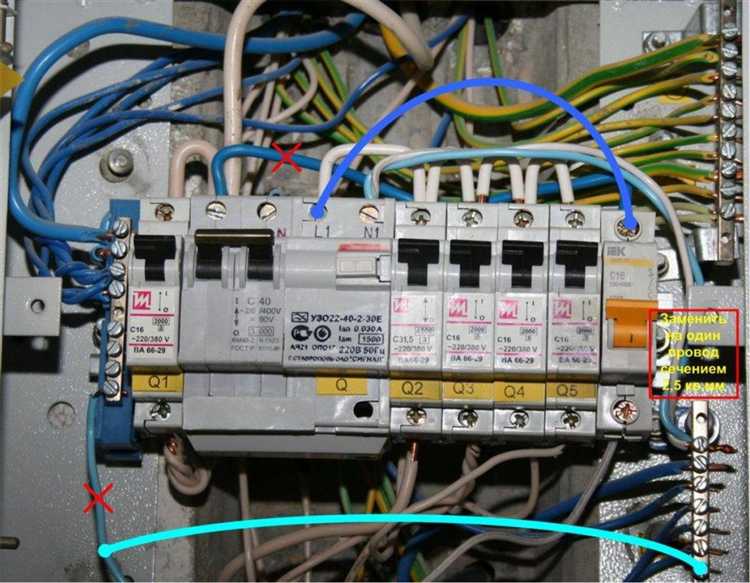

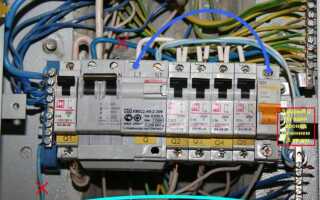

Ситуация, когда срабатывает вводной автомат, оставляя без питания весь щит, вызывает вопросы у многих пользователей. При этом групповые автоматы остаются включёнными, что на первый взгляд кажется нелогичным. Причина кроется в особенностях распределения токовой нагрузки и приоритетов срабатывания защит.
Вводной автомат рассчитан на суммарный ток всех подключённых линий. Если происходит кратковременное, но значительное превышение общего тока, именно он первым отключается, поскольку его уставка может быть ниже, чем суммарная у всех групповых. Например, при номинале вводного автомата 40 А и трёх группах по 16 А, совокупная нагрузка легко может превысить порог в случае одновременного включения мощных потребителей: водонагревателя, электроплиты, стиральной машины.
Ещё одна причина – утечка тока. Если вводной автомат совмещён с УЗО, то даже минимальная суммарная утечка в нескольких группах приводит к его отключению. Групповые автоматы при этом не реагируют, так как утечка распределена и не превышает пороги отдельных устройств. Особенно часто такое наблюдается при старой проводке и подключении бытовых приборов с изношенной изоляцией.
Важно правильно рассчитывать номинал вводного автомата с учётом реальной нагрузки и характера потребления. Рекомендуется использовать селективные УЗО и вводные автоматы с запасом по току, при этом избегать чрезмерного увеличения номинала во избежание снижения эффективности защиты.
Как определить, что сработал именно вводной автомат
Первый признак – обесточены все группы автоматов в щите. Если ни один групповой автомат не подаёт напряжение, причина, скорее всего, во вводном автомате.
Второй способ проверки – визуальный осмотр. У вводного автомата, как правило, ручка находится в положении «выкл» (внизу). Важно: не путать с положением «аварийного» срабатывания – на некоторых моделях это среднее положение.
Третий метод – тестирование индикаторной отвёрткой или мультиметром. Проверьте наличие напряжения на входе и выходе вводного автомата. Если напряжение есть на входе, но отсутствует на выходе – автомат отключился.
Четвёртый фактор – при попытке включить автомат он сразу выбивает снова. Это подтверждает наличие неисправности в общей цепи, а не в отдельных группах.
Пятый ориентир – расположение автомата. В большинстве квартирных щитов вводной автомат установлен первым сверху или отдельно от групповых. Часто он имеет больший номинал, например, 25–40 А, в отличие от групповых 10–16 А.
Дополнительная проверка – отключите все групповые автоматы и попробуйте включить вводной. Если включается – проблема в одной из групп. Если нет – неисправность в общем контуре до щита или сам автомат вышел из строя.
Перегрузка всей линии: основные признаки и причины
Характерные признаки перегрузки вводного автомата: частое отключение при включении мощных приборов, нагрев проводов и автоматического выключателя, заметное снижение напряжения в розетках, особенно при одновременной работе нескольких устройств.
Причины перегрузки: подключение чрезмерного количества электроприборов к одной линии. Например, использование электрочайника (2 кВт), микроволновки (1,2 кВт) и обогревателя (2 кВт) одновременно на линии с автоматом на 16 А (максимальная нагрузка ~3,5 кВт) приводит к срабатыванию защиты.
Ошибки в проектировании электросети – частая причина проблемы. Нередко вводной автомат установлен на 25 А, при этом суммарная нагрузка всех групповых линий превышает его возможности, особенно если линии не распределены равномерно по фазам (в случае трехфазной сети).
Увеличение нагрузки без модернизации электросети: установка бойлера, кондиционера, индукционной плиты или зарядной станции для электромобиля без пересмотра схемы и сечения проводов.
Рекомендации: провести расчет фактической нагрузки, проверить токовую характеристику вводного автомата и сравнить её с реальной нагрузкой. При превышении допустимого значения – перераспределить нагрузку по линиям или увеличить номинал автомата только после оценки сечения кабеля и защиты всей цепи. Без этого замена автомата на более мощный приведёт к перегреву и пожару.
Слабое подключение нуля или фазы на вводе
Недостаточная плотность контакта на клеммах нулевого или фазного провода во вводном автомате вызывает локальный нагрев, рост сопротивления и нестабильную работу цепи. При этом групповые автоматы могут оставаться в норме, так как проблема локализована до их зоны действия.
На практике слабое соединение часто проявляется при повышении нагрузки: например, при одновременном включении нескольких мощных потребителей. Автомат срабатывает на перегрев или короткое замыкание из-за микроскопических дуговых разрядов в месте неплотного контакта.
Проверка должна проводиться под нагрузкой с использованием термокамеры или токовых клещей. Температурные аномалии на клеммах – прямой признак дефекта. Также возможно измерение падения напряжения между вводом и шиной – разница свыше 2% указывает на проблему.
Рекомендовано:
- Протяжка всех клемм вводного автомата с динамометрическим контролем усилия (для меди – 1,5 Н·м, для алюминия – до 2,5 Н·м);
- Очистка контактных поверхностей от окислов и повторная коммутация с применением токопроводящей пасты для алюминиевых жил;
- Замена вводного автомата, если фиксируются следы термодеструкции или деформации корпуса.
Игнорирование слабого подключения приводит к ложным срабатываниям, деградации автоматического выключателя и потенциальному пожару. Надёжность соединений на вводе – приоритет при любом диагностическом обслуживании щита.
Повреждение кабеля между счётчиком и щитком
Повреждение кабеля на участке между электросчётчиком и вводным автоматом – одна из частых причин срабатывания именно вводного автомата. Этот участок находится под постоянной нагрузкой, а доступ к нему ограничен, что усложняет диагностику. Основные риски связаны с механическими повреждениями, перетёртостями изоляции, неправильной укладкой кабеля в стене или гофре, а также воздействием влаги в незащищённых зонах.
Если изоляция повреждена и фаза замыкается на землю или ноль – срабатывает УЗО или вводной автомат с функцией дифференциальной защиты. При коротком замыкании автомат мгновенно отключается, предотвращая возгорание. Проблема редко затрагивает групповые автоматы, так как повреждение находится до их зоны ответственности.
Для проверки используется мегаомметр: сопротивление изоляции между жилами и между жилой и землёй должно быть не менее 0,5 МОм. При меньших значениях участок подлежит замене. Кабель необходимо прокладывать строго по ПУЭ: сечением не менее 6 мм² для меди, в защитных каналах, с учётом термических и механических нагрузок. Соединения и скрутки на этом участке недопустимы.
Выявить точку повреждения можно с помощью тепловизора или трассоискателя, особенно если кабель заложен в стену. Самовольное вмешательство без отключения питающей линии опасно и запрещено. Работы выполняются квалифицированным электриком после опломбировки счётчика и согласования с сетевой организацией.

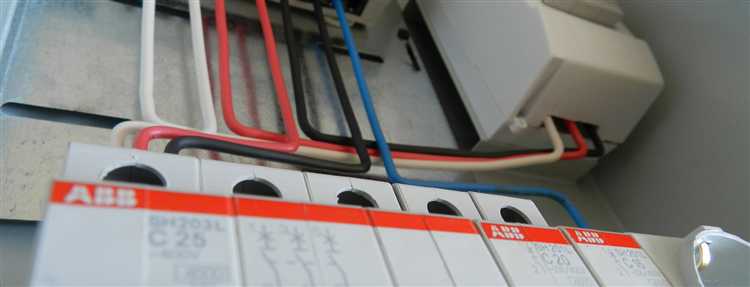

Неправильный выбор номинала вводного автомата
Вводной автомат должен обеспечивать надежную защиту всей системы от перегрузок и коротких замыканий. Номинал автомата напрямую зависит от суммарной расчетной мощности подключаемого оборудования и параметров питающей линии. Неправильно выбранный номинал становится частой причиной его срабатывания при штатной работе бытовых или промышленных нагрузок.
- Если номинал автомата ниже тока нагрузки, автомат будет регулярно отключаться даже при отсутствии аварийных ситуаций. Например, автомат на 25 А не выдержит включения плиты (10 А), кондиционера (8 А) и стиральной машины (10 А) одновременно.
- При выборе номинала необходимо учитывать пусковые токи устройств. Холодильники, насосы и электродвигатели кратковременно потребляют в 2–7 раз больше номинального тока. Автомат с характеристикой B может не выдержать таких скачков, в отличие от C или D.
- Также важно учитывать сечение кабеля, питающего ввод. Установка автомата на 40 А при сечении кабеля 4 мм² (допустимая нагрузка до 32 А) приводит к риску перегрева проводки без срабатывания защиты.
- Определите суммарный расчетный ток всех групповых линий и одновременно включаемых нагрузок.
- Выберите автоматический выключатель с номиналом, превышающим расчетный ток не более чем на 10–15%.
- Убедитесь, что сечение вводного кабеля соответствует выбранному номиналу автомата.
- Проверьте характеристику отключения (B, C, D) в зависимости от наличия оборудования с пусковыми токами.
Ошибочный выбор номинала приводит к частым отключениям без объективных причин или, наоборот, к перегреву кабеля с риском возгорания. Точный расчет и подбор автомата под конкретную нагрузку и условия эксплуатации – единственный способ избежать ложных срабатываний вводного автомата.
Пробой изоляции до распределения по группам
Пробой изоляции на вводе происходит до того, как ток нагрузки распределяется по группам, что приводит к срабатыванию именно вводного автомата. Это связано с особенностями конструкции и настройки системы защиты.
Ключевые причины и механизмы пробоя изоляции до групп:
- Высокая токовая нагрузка на вводе из-за отсутствия промежуточных защит, позволяющая автомату фиксировать превышение уставок быстрее, чем групповые устройства.
- Чувствительность вводного автомата к токам утечки и короткого замыкания, которые возникают в кабелях или оборудовании до распределительного щита.
- Отсутствие селективности между вводным и групповыми автоматами, когда защитные характеристики вводного автомата настроены на более низкие пороги, чем у групповых, для предотвращения повреждений электросети в целом.
- Пробой изоляции, как правило, сопровождается увеличением тока утечки, который вводной автомат обнаруживает сразу, так как он находится непосредственно на входе питания.
Рекомендации по минимизации срабатывания вводного автомата при пробое изоляции:
- Настроить дифференциальную защиту с четкой селективностью между вводным и групповыми автоматами, чтобы локализовать неисправность на уровне группы.
- Использовать автоматические выключатели с встроенной функцией утечки с разными порогами срабатывания на вводе и в группах.
- Регулярно проводить измерения сопротивления изоляции кабелей и оборудования до распределения, чтобы предотвратить возникновение скрытых дефектов.
- Обеспечить правильное проектирование системы заземления и нейтрали, чтобы минимизировать токи утечки и обеспечить стабильную работу защит.

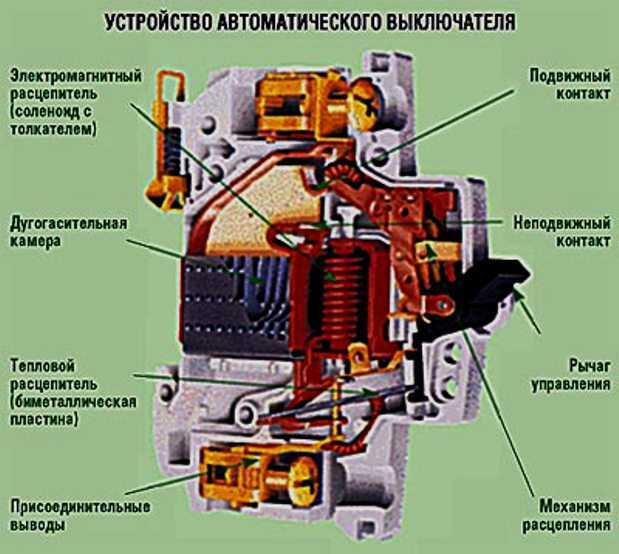

Воздействие пусковых токов крупных потребителей
Крупные электроприемники, такие как асинхронные двигатели, трансформаторы и компрессоры, при запуске формируют пусковые токи, превышающие номинальные в 5–8 раз и более. Этот кратковременный всплеск увеличивает нагрузку на электрическую сеть, создавая скачок тока, который воспринимается автоматами как аварийный режим.
Вводной автомат предназначен для защиты всей линии и должен выдерживать пусковые токи без срабатывания, чтобы избежать массового отключения электроснабжения. Групповые автоматы, обслуживающие отдельные участки, реагируют на реальные перегрузки и короткие замыкания, а не на пусковые токи.
Для предотвращения ложных отключений вводного автомата необходимо учитывать характеристики пусковых токов и выбирать устройства с выдержкой времени и соответствующими кривыми срабатывания (например, тип C или D с временной задержкой). Также эффективным решением служит установка устройств плавного пуска или мягких стартеров, снижающих амплитуду пускового тока до 2–3 номинальных значений.
Недооценка пусковых токов приводит к частым срабатываниям вводного автомата, снижению надежности электроснабжения и увеличению износа оборудования. Оптимизация защиты требует анализа пусковых характеристик оборудования и корректного выбора защитных аппаратов с учетом длительности и амплитуды пускового импульса.

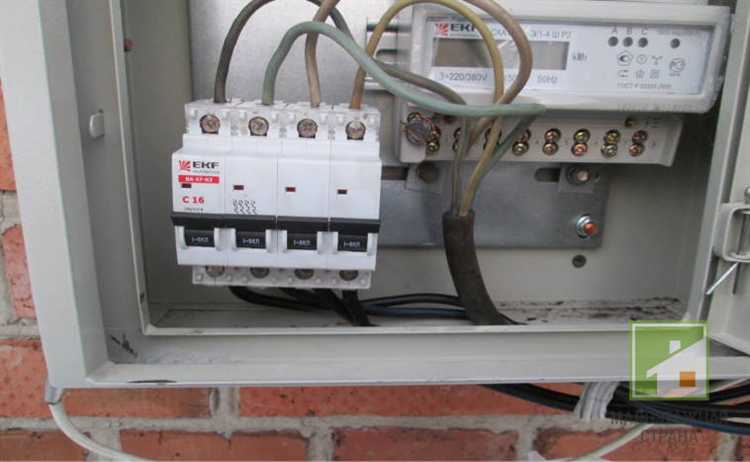

Ошибки при монтаже: что может вызвать ложное срабатывание
Ошибки в распределении нагрузки между группами также влияют на работу защитных устройств. Если в групповой цепи окажется чрезмерно высокая нагрузка из-за неправильного расчета или подключения, вводной автомат может реагировать раньше, чем групповой.
Использование автоматов с несовместимыми характеристиками расцепителей приводит к тому, что вводной автомат срабатывает на пусковые токи оборудования, а групповой остается в рабочем состоянии. Важно подбирать устройства с согласованными кривыми токовой отсечки.
Отсутствие или некорректный монтаж зануления и заземления усиливает вероятность ложного срабатывания, особенно при наведении токов или импульсных помехах. Необходимо строго соблюдать требования ПУЭ по прокладке и соединению защитных проводников.
Плохая изоляция проводов и контактов вызывает утечки тока, что воспринимается вводным автоматом как перегрузка или короткое замыкание. Использование кабелей с поврежденной изоляцией и недостаточный контроль монтажных работ – частые ошибки, ведущие к таким последствиям.
Нарушение последовательности подключения вводного и групповых автоматов затрудняет селективность работы системы. Рекомендуется проводить тесты с имитацией аварийных режимов, чтобы проверить корректность работы устройств защиты.
Вопрос-ответ:
Почему при перегрузке в электрической цепи срабатывает вводной автомат, а не групповой?
Вводной автомат предназначен для защиты всей линии или группы линий, поэтому при сильной перегрузке он срабатывает первым, отключая питание полностью. Групповые автоматы рассчитаны на меньшие токи и защищают отдельные ветви, поэтому при значительной перегрузке нагрузка становится слишком большой для вводного автомата, и именно он срабатывает для предотвращения повреждений.
Как определить, почему отключился вводной автомат, а не групповой в квартире?
Если отключился вводной автомат, скорее всего произошла серьезная перегрузка или короткое замыкание, затрагивающее всю электросеть дома. Для точного определения причины нужно проверить, не было ли подключено слишком много мощных приборов одновременно или не произошло повреждение проводки. Важно также осмотреть автомат на наличие признаков перегрева или внешних повреждений.
Возможно ли, что вводной автомат сработает раньше групповых при незначительном токе перегрузки?
Вводной автомат обычно настроен на более высокий порог срабатывания, чем групповые, чтобы не отключать всю систему при малых перегрузках. Однако при наличии неисправности в автомате или при нештатных условиях, например, неправильной настройке или износе, он может отключиться раньше, чем групповой, даже при небольшой нагрузке.
Почему вводной автомат не отключается, когда должен, а срабатывают групповые автоматы?
Если вводной автомат не отключается при перегрузке, это может говорить о неправильных настройках или неисправности самого автомата. В таких случаях групповые автоматы, которые реагируют на меньшие токи, отключают отдельные линии, защищая электросеть частично. Рекомендуется проверить корректность работы вводного автомата и провести диагностику системы.
Как влияет время срабатывания вводного и группового автомата на выбор, какой из них отключится первым?
Вводной и групповые автоматы имеют разные параметры времени срабатывания. Обычно групповые автоматы настроены на быстрое отключение при перегрузке в своей зоне, а вводной – с задержкой, чтобы не прерывать работу всей системы из-за мелких проблем. При серьезных авариях вводной автомат срабатывает быстрее, потому что защита рассчитана на более крупные неисправности. Таким образом, при выборе очередности отключения учитываются технические характеристики и предназначение каждого автомата.
Почему вводной автомат срабатывает чаще, чем групповой при коротком замыкании?
Вводной автомат защищает всю линию, поэтому при появлении аварийного тока он реагирует первым, отключая питание всего объекта. Групповые автоматы установлены на отдельные цепи и срабатывают только при проблемах в конкретной зоне. Если короткое замыкание возникает в одной из групп, ток резко возрастает, что приводит к срабатыванию вводного автомата. Это связано с тем, что защитные характеристики вводного устройства рассчитаны на общий ток нагрузки и аварии по всей линии, что делает его более чувствительным к серьёзным нарушениям.
Как можно избежать ситуации, когда выбивает вводной автомат вместо группового?
Чтобы избежать подобного, необходимо правильно выбирать номиналы и настройки автоматических выключателей, учитывая особенности электросети и распределение нагрузки. Часто причина в том, что вводной автомат имеет более низкий порог срабатывания или менькое время срабатывания по сравнению с групповыми. Рекомендуется использовать устройства с селективностью — это настройка, при которой групповой автомат отключается первым при аварии на своей линии, а вводной — только при более серьёзных нарушениях. Также важен правильный подбор характеристик автомата и его координация с остальными устройствами в цепи.
