В чем измеряется мощность тока

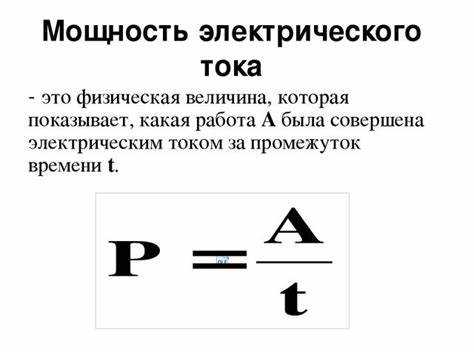

Электрическая мощность обозначает количество работы, совершаемой электрическим током за единицу времени. В международной системе СИ она измеряется в ваттах (Вт). Один ватт соответствует мощности, при которой электрический ток силой 1 ампер проходит через сопротивление 1 ом, создавая напряжение 1 вольт.

Формула мощности: P = U × I, где P – мощность в ваттах, U – напряжение в вольтах, I – сила тока в амперах. Если известны сопротивление и ток, используется формула P = I² × R. При известном напряжении и сопротивлении – P = U² / R. Эти выражения позволяют точно рассчитывать мощность для конкретных участков цепи.

На практике важно учитывать тип нагрузки: активная, реактивная или смешанная. В переменном токе дополнительно используется понятийный аппарат полной, активной и реактивной мощности. Активная мощность по-прежнему измеряется в ваттах, реактивная – в вольт-амперах реактивных (ВАр), полная – в вольт-амперах (ВА).

При выборе бытовых и промышленных электроприборов следует ориентироваться на их мощность в ваттах, указанную в технических характеристиках. Это значение определяет энергопотребление устройства и нагрузку на сеть. Для точного расчета энергоэффективности учитывается также коэффициент мощности, особенно в трехфазных системах.

Как определить единицу измерения мощности в электрических цепях

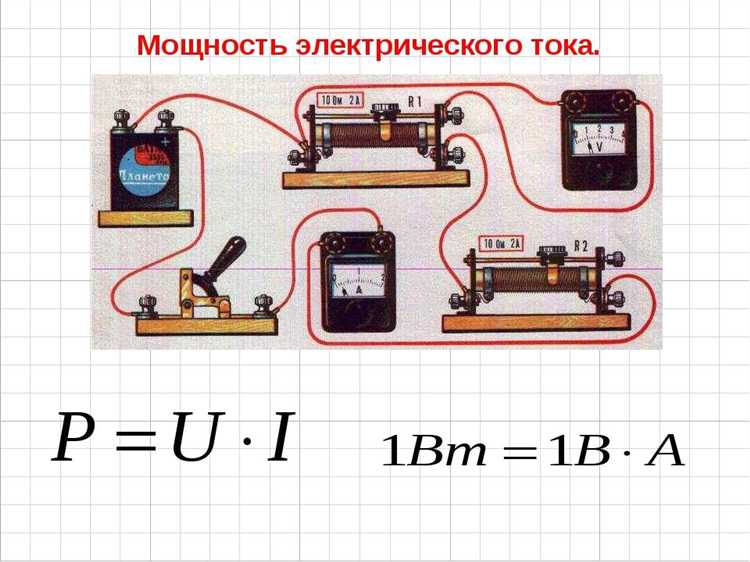

Мощность в электрических цепях определяется как произведение напряжения на ток. В международной системе единиц (СИ) мощность измеряется в ваттах (Вт). Один ватт эквивалентен одному вольту, умноженному на один ампер: 1 Вт = 1 В × 1 А.

Для расчёта активной мощности в цепи постоянного тока используется формула P = U × I, где P – мощность в ваттах, U – напряжение в вольтах, I – сила тока в амперах. В цепях переменного тока, при наличии реактивной составляющей, учитывается коэффициент мощности (cos φ): P = U × I × cos φ.

Если известны сопротивление и ток, применяется выражение P = I² × R. При известных напряжении и сопротивлении – P = U² / R. Все эти формулы дают результат в ваттах, поскольку расчёт ведётся в единицах СИ.

Для определения мощности измерительными приборами используют ваттметры. Они подключаются параллельно и последовательно в цепь и показывают мощность напрямую в ваттах. В электронных схемах мощность часто рассчитывается по показаниям мультиметра, фиксирующего напряжение и ток, с последующим вычислением вручную.

Почему мощность измеряется в ваттах и что это значит на практике

Выбор ватта как единицы измерения связан с необходимостью стандартизировать расчёты и обеспечить совместимость между разными системами. В электрических цепях мощность рассчитывается по формулам:

• Для постоянного тока: P = U × I, где P – мощность (Вт), U – напряжение (В), I – сила тока (А)
• Для переменного тока при активной нагрузке: P = U × I × cos(φ)

На практике понимание значения ватта важно при подборе оборудования:

1. Лампочки: Светодиодная лампа на 10 Вт эквивалентна 75-ваттной лампе накаливания по яркости, но потребляет в 7,5 раза меньше энергии.
2. Обогреватели: Прибор мощностью 2000 Вт потребляет 2 кВт·ч за час работы, что при тарифе 6 рублей за кВт·ч обойдётся в 12 рублей.
3. Компьютеры: Блок питания на 600 Вт справляется с мощной видеокартой и процессором, но для офисной машины достаточно 300–350 Вт.

Знание потребляемой мощности позволяет точно рассчитать нагрузку на сеть, выбрать подходящий автоматический выключатель и избежать перегрузки. При подключении нескольких приборов к одной розетке важно суммировать их ваттную мощность и сравнивать с допустимой нагрузкой.

Связь между силой тока, напряжением и мощностью

Электрическая мощность (P) рассчитывается по формуле: P = I × U, где I – сила тока в амперах, U – напряжение в вольтах. Эта зависимость линейная: при увеличении одного из параметров при фиксированном другом мощность возрастает пропорционально.

Если, например, сила тока составляет 5 А, а напряжение – 220 В, мощность будет равна 1100 Вт. Уменьшение любого из параметров при сохранении второго уменьшает итоговую мощность. Это ключевой момент при проектировании электросетей и выборе оборудования.

Для оценки безопасной нагрузки необходимо учитывать допустимую мощность проводников. При превышении расчетной мощности возникает перегрев, способный привести к возгоранию.

В цепях постоянного тока формула P = I × U используется напрямую. В цепях переменного тока дополнительно учитывают коэффициент мощности (cos φ): P = I × U × cos φ. Значение cos φ показывает, насколько эффективно используется энергия; при cos φ < 1 часть энергии теряется в виде реактивной мощности.

Примеры расчётов:

При проектировании электрических цепей рекомендуется подбирать сечение проводов с запасом, исходя из максимальной расчетной мощности. Это снижает потери энергии и повышает срок службы системы.

Расчет активной мощности в бытовых приборах

Активная мощность измеряется в ваттах (Вт) и рассчитывается по формуле: P = U × I × cos φ, где U – напряжение в вольтах, I – ток в амперах, cos φ – коэффициент мощности. Для бытовых приборов с purely resistive нагрузкой (например, обогреватели, лампы накаливания) cos φ равен 1, поэтому формула упрощается до P = U × I.

Для приборов с электродвигателями (холодильники, стиральные машины, пылесосы) коэффициент мощности обычно составляет от 0,6 до 0,9. Например, если холодильник потребляет 1,2 А при напряжении 220 В и cos φ = 0,7, то активная мощность составит: 220 × 1,2 × 0,7 = 184,8 Вт.

Измерить ток и напряжение можно с помощью мультиметра, а коэффициент мощности – с ваттметром или мультиметром с функцией измерения мощности. Если таких приборов нет, ориентируются на паспортные данные. Однако учтите, что заявленная мощность – это максимальное значение, фактическое потребление может быть ниже в зависимости от режима работы.

Для точного расчета полезно использовать розеточный ваттметр. Он показывает реальное потребление конкретного устройства в режиме реального времени. Это позволяет выявить скрытые источники расхода энергии и оптимизировать потребление.

Чем отличается активная, реактивная и полная мощность

Реактивная мощность (Q) – энергия, которая не расходуется, а постоянно циркулирует между источником и потребителем. Характерна для индуктивных (двигатели, трансформаторы) и емкостных (конденсаторы) нагрузок. Измеряется в вольт-амперах реактивных (вар). Формула: Q = U × I × sin(φ). При увеличении реактивной составляющей снижается эффективность передачи энергии, возрастает нагрузка на сеть.

Полная мощность (S) объединяет активную и реактивную компоненты. Измеряется в вольт-амперах (ВА) и рассчитывается как S = U × I или S = √(P² + Q²). Полная мощность показывает общую нагрузку на сеть, но не отражает реальное энергопотребление.

Для снижения реактивной составляющей используют компенсирующие устройства – батареи конденсаторов или синхронные компенсаторы. Это повышает cos(φ), снижает потери в сетях и увеличивает доступную активную мощность без модернизации оборудования.

Как пользоваться формулами для расчета мощности переменного тока

Для расчета мощности переменного тока применяют формулы с учетом типа нагрузки: активной, реактивной или смешанной. Активная мощность (P) определяется как P = U × I × cos φ, где U – эффективное значение напряжения, I – эффективное значение тока, cos φ – коэффициент мощности, показывающий сдвиг фаз между током и напряжением.

Полная мощность (S) вычисляется по формуле S = U × I и измеряется в вольт-амперах (ВА). Она объединяет активную и реактивную мощности. Реактивная мощность (Q), которая характеризует энергию, запасаемую и возвращаемую в элементах с индуктивностью или емкостью, рассчитывается как Q = U × I × sin φ.

Для измерения мощности в цепях переменного тока важно точно определить фазовый угол φ, так как он напрямую влияет на cos φ и sin φ. Если угол не известен, применяют ваттметр, фазометр или анализаторы мощности.

Расчеты начинают с замера эффективных значений U и I с помощью мультиметров или осциллографов. Затем определяют коэффициент мощности, измеряя сдвиг фаз. При работе с однофазными цепями формулы применяются напрямую, в трехфазных системах мощность рассчитывается как сумма по фазам или с использованием множителей (например, для трехфазной цепи с симметричной нагрузкой активная мощность равна P = √3 × Uф × Iф × cos φ).

Понимание, какой тип нагрузки используется, позволяет выбрать нужную формулу и получить корректный результат без учета реактивных потерь. Для комплексных нагрузок рекомендуется использовать комплексные числа, представляя напряжение и ток в виде векторов, что упрощает вычисление мощности и анализа фазовых сдвигов.

Измерительные приборы для оценки мощности в домашней сети

Для точного определения мощности электрического тока в бытовых условиях применяются специализированные приборы, позволяющие оценить нагрузку и контролировать энергопотребление.

• Электросчётчики с функцией измерения мощности – современные модели счётчиков отображают не только потреблённую энергию (кВт·ч), но и моментальную мощность в ваттах (Вт) или киловаттах (кВт). Подключаются к сети на вводе и позволяют мониторить текущую нагрузку дома.
• Клещи токовые с функцией измерения мощности – портативные приборы, которые с помощью датчика тока и напряжения рассчитывают активную мощность. Подходят для быстрого анализа отдельных линий или бытовых приборов без разрыва цепи.
• Измерители мощности (энергомониторы) – устройства в виде вилки или модуля, подключаемые между розеткой и электроприбором. Показывают текущую мощность, общее потребление и позволяют выявить энергозатратные устройства.
• Многофункциональные анализаторы электросети – профессиональные приборы, способные измерять не только мощность (активную, реактивную, полную), но и коэффициент мощности, гармоники и другие параметры качества электроэнергии. Используются для детального анализа и диагностики.

Для оценки мощности отдельных бытовых приборов удобны энергомониторы с функцией автоматического отключения и хранения данных. Для общей нагрузки дома предпочтительнее использовать счётчики с расширенными функциями или анализаторы с измерением по фазам.

Ошибки при определении мощности и как их избежать

Частая ошибка – неправильный выбор формулы для расчёта мощности. В цепях постоянного тока мощность вычисляется по формуле P = U × I, где U – напряжение, I – сила тока. В цепях переменного тока с активной нагрузкой применяют ту же формулу, но при наличии реактивных элементов необходимо учитывать коэффициент мощности: P = U × I × cos φ.

Измерительные приборы часто не подходят для конкретных условий. Например, использование вольтметра с низким входным сопротивлением и амперметра с высоким сопротивлением влечёт искажения показаний и, как следствие, ошибки в вычислении мощности.

Погрешности измерения напряжения и тока напрямую влияют на точность мощности. Для точных расчётов рекомендуется использовать приборы с классом точности не ниже 0,5%, особенно при измерениях в промышленных установках.

При работе с переменным током игнорирование сдвига фаз между напряжением и током приводит к завышению результата. Необходимо использовать ваттметр или осциллограф с функцией фазового анализа для правильного определения активной мощности.

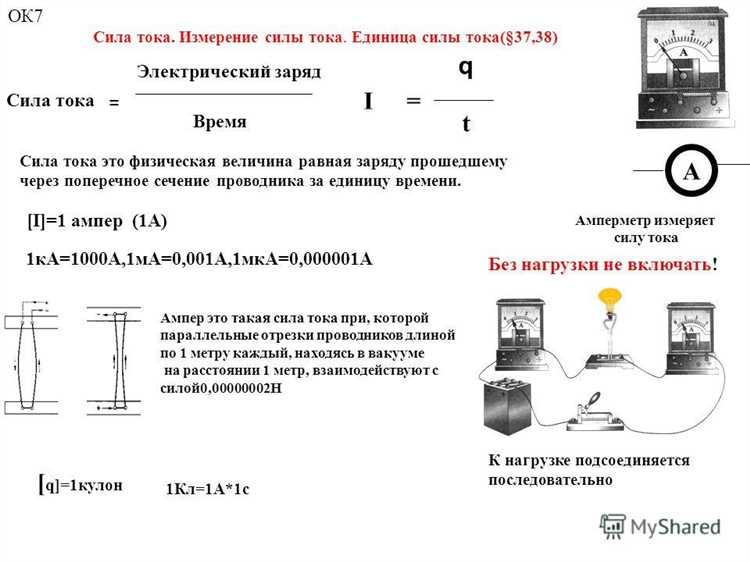

Ошибки возникают при неправильном подключении приборов. Амперметр должен включаться последовательно, а вольтметр – параллельно нагрузке. Нарушение этих правил приводит к искажению данных и может повредить приборы.

Для исключения ошибок важно регулярно калибровать измерительные приборы и учитывать влияние температуры, особенно при измерениях в нестабильных условиях.

Вопрос-ответ:

В каких единицах обычно измеряют мощность электрического тока?

Мощность электрического тока измеряется в ваттах (Вт). Ватт показывает, сколько энергии расходуется или выделяется в электрической цепи за одну секунду.

Можно ли измерять мощность тока напрямую, и если нет, то как это делают на практике?

Мощность тока напрямую не измеряется, потому что это произведение напряжения на силу тока. Обычно измеряют напряжение в вольтах и ток в амперах, а затем перемножают эти значения, чтобы получить мощность в ваттах.

Что означают разные типы мощности в электрических цепях, например, активная и реактивная мощность?

Активная мощность — это та часть мощности, которая превращается в полезную работу или тепло, её измеряют в ваттах. Реактивная мощность связана с накоплением и отдачей энергии в электрических и магнитных полях, измеряется в вольт-амперах реактивных (вар). Суммарная мощность называется полной и измеряется в вольт-амперах (ВА).

Почему важно знать мощность электрического тока при проектировании электрических устройств?

Знание мощности позволяет подобрать компоненты, способные выдерживать нагрузку, избежать перегрева и повреждений, а также рассчитать энергопотребление и эффективность работы устройства. Без этого может произойти выход техники из строя или опасные ситуации.

Как связаны мощность, напряжение и сила тока в электрической цепи?

Мощность равна произведению напряжения на силу тока и косинус угла сдвига фаз между ними. В простых цепях постоянного тока мощность считается как произведение напряжения (в вольтах) на ток (в амперах), что даёт мощность в ваттах.
