В чем заключается сущность явления электромагнитной индукции

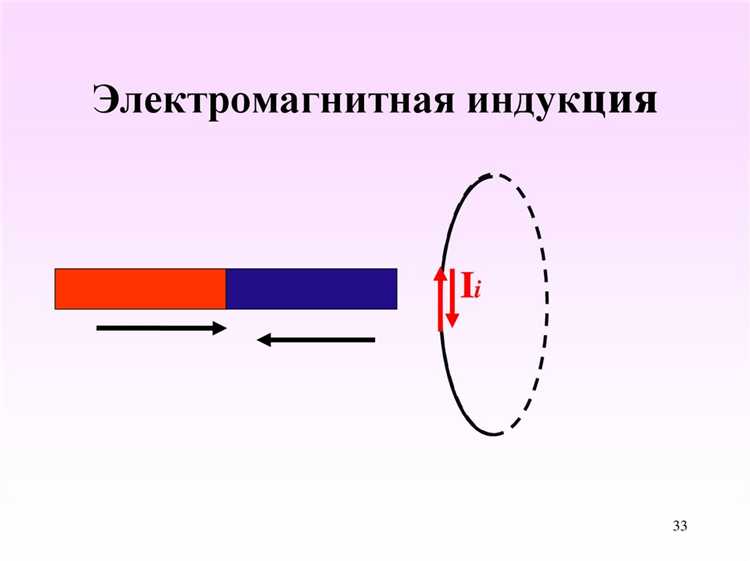

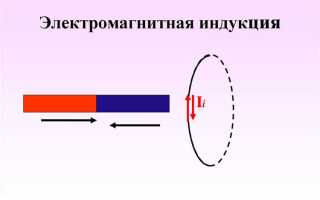

Электромагнитная индукция – это процесс возникновения электрического тока в проводнике при изменении магнитного поля, пронизывающего этот проводник. Основной механизм заключается в появлении электродвижущей силы (ЭДС), которая пропорциональна скорости изменения магнитного потока. Это явление описано законом Фарадея и лежит в основе работы генераторов и трансформаторов.

Природа электромагнитной индукции связана с фундаментальными свойствами электромагнитного поля и взаимодействием зарядов с магнитными потоками. Изменение магнитного поля создает вихревое электрическое поле, способное создавать токи в замкнутых контурах без непосредственного контакта с источником напряжения.

Для точного анализа явления важно учитывать не только величину изменения магнитного потока, но и конфигурацию проводника, его сопротивление и скорость движения относительно поля. Эти параметры определяют интенсивность индуцированного тока и эффективность электромагнитных устройств в практических применениях.

Как изменяющееся магнитное поле создаёт индукционный ток

Изменение магнитного потока через контур вызывает в проводнике электродвижущую силу (ЭДС), что приводит к появлению индукционного тока. Согласно закону Фарадея, ЭДС индуцируется пропорционально скорости изменения магнитного потока: ε = -dΦ/dt, где Φ – магнитный поток, а dΦ/dt – его временная производная.

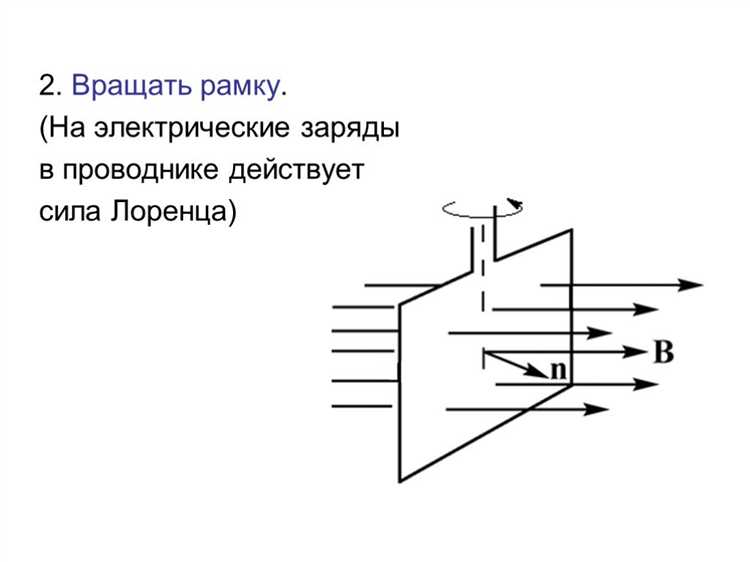

Магнитный поток определяется как произведение магнитной индукции B, площади контура S и косинуса угла между вектором B и нормалью к поверхности контура. Изменение любого из этих параметров – магнитной индукции, ориентации или площади – приводит к возникновению ЭДС.

Направление индуцированного тока подчиняется правилу Ленца: ток создаётся таким, чтобы противодействовать изменению магнитного потока, вызвавшему его. Это обеспечивает сохранение энергии и объясняет появление противоЭДС в электрических цепях с индукцией.

Практическое применение явления индукции требует обеспечения значительной скорости изменения магнитного потока. Для этого используют либо быстрые изменения магнитного поля, либо движение проводника в неоднородном магнитном поле, либо изменение площади контура.

Высокая проводимость материала контура увеличивает величину индукционного тока, при этом индуктивное сопротивление и электромагнитные потери влияют на эффективность процесса. Для точного расчёта индукционного тока необходимо учитывать геометрию проводника, частоту изменений поля и характеристики материала.

Роль скорости движения проводника в генерации индукционного напряжения

Индукционное напряжение напрямую зависит от скорости перемещения проводника в магнитном поле. Согласно закону электромагнитной индукции Фарадея, ЭДС индуцируется пропорционально изменению магнитного потока через контур. При движении проводника с постоянной магнитной индукцией величина потока изменяется пропорционально скорости.

Увеличение скорости движения приводит к более быстрому изменению магнитного потока и, как следствие, к росту индуцированного напряжения. Например, при перемещении проводника перпендикулярно магнитным линиям на скорости v, ЭДС можно выразить формулой E = B·l·v, где B – индукция магнитного поля, l – длина проводника в поле. Это указывает на линейную зависимость напряжения от скорости.

Оптимизация параметров движения, включая равномерность и направление, критична для стабильного генерирования напряжения. При движении под углом к магнитному полю эффективная составляющая скорости уменьшается, что снижает ЭДС. Рекомендуется обеспечивать движение проводника строго перпендикулярно линиям индукции для максимального результата.

Практическое применение этого принципа видно в работе электрогенераторов, где вращение обмоток в магнитном поле поддерживается на высокой скорости для увеличения выходного напряжения. Контроль скорости вращения – важный инструмент регулировки мощности и стабильности электроприбора.

Зависимость силы индукционного тока от площади контура и магнитного потока

Сила индукционного тока определяется изменением магнитного потока через контур и зависит напрямую от площади этого контура. Магнитный поток Φ выражается формулой Φ = B · S · cos(θ), где B – индукция магнитного поля, S – площадь контура, θ – угол между вектором магнитного поля и нормалью к площади.

При увеличении площади контура S при прочих равных параметрах, магнитный поток возрастает пропорционально площади, что ведет к большей ЭДС индукции и, следовательно, к возрастанию силы индукционного тока I. Это объясняется законом Фарадея: ЭДС индуцируется изменением магнитного потока во времени (ε = -dΦ/dt). Чем больше площадь, тем значительнее изменение потока при тех же условиях, что увеличивает величину ε.

Магнитный поток зависит также от величины магнитной индукции B. Увеличение B усиливает поток, что пропорционально увеличивает ЭДС и ток. Важно контролировать угол θ: максимальная индукция достигается при θ = 0°, когда поле перпендикулярно поверхности контура.

Резюмируя, для максимизации силы индукционного тока следует увеличивать площадь контура и обеспечивать максимальное значение магнитного потока – то есть усиливать магнитное поле и оптимизировать ориентацию контура. При этом важна скорость изменения магнитного потока, напрямую влияющая на величину индуцированного тока.

Практические методы измерения индукционного напряжения в цепи

Измерение индукционного напряжения требует учета быстроты изменения магнитного потока и высокой точности приборов. Основные методы базируются на использовании цифровых мультиметров, осциллографов и специализированных измерительных трансформаторов.

1. Прямое измерение с помощью цифрового мультиметра (DMM):
   • Используется для замера постоянного или низкочастотного индукционного напряжения.
   • Подключение происходит параллельно элементу цепи с соблюдением полярности.
   • Рекомендуется выбирать диапазон измерения с запасом по напряжению для минимизации погрешностей.
2. Измерение с помощью осциллографа:
   • Позволяет регистрировать форму и амплитуду переменного индукционного напряжения.
   • Используются щупы с высоким входным сопротивлением, минимизирующие влияние на цепь.
   • Частотный диапазон осциллографа должен превышать максимальную частоту сигнала для точной визуализации.
3. Использование трансформаторов напряжения и токовые клещи:
   • Применяются при измерении высоких напряжений и токов без разрыва цепи.
   • Трансформаторы обеспечивают гальваническую развязку и масштабирование напряжения до безопасных уровней.
   • Клещи с датчиками Холла подходят для измерения индукционных токов и напряжений в проводах.
4. Метод интегрирования индукционного сигнала:
   • Применяется при необходимости оценки магнитного потока через катушку.
   • Используются интегрирующие усилители или цифровая обработка сигнала для получения точного значения напряжения.
   • Позволяет минимизировать ошибки, связанные с фазовыми сдвигами и шумами.

Перед измерением следует тщательно проверить исправность и калибровку приборов. Для повышения точности рекомендуется использовать экранирование и минимизировать длину соединительных проводов.

Применение закона Фарадея для расчёта индукционных процессов

Закон Фарадея позволяет вычислять ЭДС индукции в замкнутом контуре, исходя из изменения магнитного потока через поверхность, ограниченную этим контуром. Для расчётов необходимо выполнить следующие шаги:

1. Определить площадь контура или проводника, через которую проходит магнитное поле.
2. Вычислить магнитный поток \(\Phi = B \cdot S \cdot \cos \theta\), где \(B\) – магнитная индукция, \(S\) – площадь, \(\theta\) – угол между вектором поля и нормалью к поверхности.
3. Установить зависимость \(\Phi(t)\) во времени для конкретной задачи, учитывая изменения \(B\), \(S\) или ориентации контура.
4. Найти скорость изменения магнитного потока: \(\frac{d\Phi}{dt}\).
5. Вычислить ЭДС индукции по формуле \( \mathcal{E} = — \frac{d\Phi}{dt} \). Знак минус отражает направление противодействия изменениям магнитного потока (правило Ленца).

Практические рекомендации для точных расчетов:

• При движении контура в неоднородном поле учитывать локальные значения \(B\) и интегрировать магнитный поток по площади.
• Для сложных геометрий использовать разбиение поверхности на элементарные участки, суммируя их вклады.
• Если поток меняется за счёт изменения угла \(\theta\), применять производную функции косинуса.
• При периодических процессах удобно использовать комплексные амплитуды для упрощения вычислений.
• Для электромагнитных устройств (трансформаторы, генераторы) учитывать сопротивление контура для оценки силы тока и мощности.

Пример: при изменении магнитного поля по закону \(B(t) = B_0 \sin(\omega t)\) в катушке с площадью \(S\), ЭДС рассчитывается как

\(\mathcal{E}(t) = — S \frac{dB}{dt} = — S B_0 \omega \cos(\omega t)\).

Этот результат позволяет оценить амплитуду индукционного напряжения и его фазовые характеристики.

Использование индукции в современных электрических устройствах

Электромагнитная индукция лежит в основе работы трансформаторов, без которых невозможна эффективная передача электроэнергии на большие расстояния. Современные трансформаторы используют ферромагнитные сердечники с минимальными потерями на гистерезис и вихревые токи, что обеспечивает КПД до 98% при частоте 50–60 Гц.

В электрических двигателях переменного тока индукция создаёт вращающееся магнитное поле, необходимое для генерации механической энергии. Асинхронные двигатели широко применяются в промышленности благодаря простоте конструкции и надежности. Современные контроллеры позволяют регулировать частоту и амплитуду индукционного поля для точного управления скоростью и моментом.

Индукционные нагреватели используют принцип электромагнитной индукции для быстрого и локального нагрева металлов без контакта. Высокочастотные токи, индуцируемые в обрабатываемом материале, позволяют добиться температуры выше 1000 °C за секунды, что востребовано в металлургии и машиностроении.

В системах беспроводной передачи энергии индукция обеспечивает передачу электричества на расстоянии до нескольких сантиметров с КПД около 85%. Такие технологии внедряются в зарядные устройства для мобильных устройств и электромобилей, где применение контактов ограничено условиями эксплуатации.

Датчики на основе явления индукции, включая индуктивные датчики приближения и расходомеры, характеризуются высокой точностью и устойчивостью к механическим воздействиям. Они широко используются в автоматизации процессов для контроля положения и скорости движущихся частей оборудования.

При проектировании устройств, использующих электромагнитную индукцию, необходимо учитывать потери энергии на паразитные индуктивности и сопротивления, а также влияние электромагнитных помех. Использование современных материалов и методов экранирования значительно улучшает надежность и эффективность таких систем.

Вопрос-ответ:

Что такое электромагнитная индукция и как она проявляется в природе?

Электромагнитная индукция — это явление возникновения электрического тока в проводнике при изменении магнитного поля вокруг него. Это можно наблюдать, например, когда магнит движется рядом с катушкой из провода: в ней появляется ток без прямого подключения к источнику питания. Это явление лежит в основе работы многих устройств — от генераторов электричества до трансформаторов.

Какие физические процессы лежат в основе возникновения индукционного тока?

При изменении магнитного поля, пронизывающего контур, в нем создаётся переменный магнитный поток. Этот процесс вызывает появление электродвижущей силы, которая заставляет электроны двигаться по проводнику. Таким образом, изменение магнитного поля приводит к появлению электрического тока. Этот эффект описывается законом Фарадея и связан с фундаментальными свойствами электромагнитного поля.

Почему изменение магнитного поля необходимо для появления электрического тока по индукции?

Потому что постоянное магнитное поле само по себе не вызывает движение зарядов в проводнике. Для возникновения индукционного тока необходимо, чтобы магнитный поток через проводящий контур изменялся с течением времени — это может происходить либо за счёт движения магнита относительно провода, либо при изменении силы самого поля. Такой процесс приводит к появлению электродвижущей силы, которая и вызывает ток.

Как применение явления электромагнитной индукции повлияло на развитие техники и технологий?

Открытие явления позволило создавать устройства, преобразующие механическую энергию в электрическую и наоборот. Электрогенераторы, которые производят электроэнергию, основаны на принципах индукции. Трансформаторы используют изменение магнитного потока для передачи энергии между цепями с разным напряжением. Благодаря этому явлению была значительно расширена возможность передачи и распределения электричества, что оказало огромное влияние на развитие промышленности и повседневной жизни.
