Манометр на насосе – ключевой прибор для контроля давления в системе. Его точность напрямую влияет на безопасность и эффективность оборудования. Для проверки манометра необходимо использовать эталонный манометр с точностью не ниже 1,5% от максимального диапазона измерений. Погрешность проверяемого прибора не должна превышать допустимые нормативы, указанные в технической документации.
Первый этап проверки – визуальный осмотр корпуса и шкалы. Не допускаются трещины, загрязнения и деформации, которые могут исказить показания. После этого подключают манометр к тестовой системе с регулируемым давлением, постепенно повышая давление до рабочего значения насоса. Важно фиксировать отклонения стрелки манометра при каждом заданном уровне давления.
Для достоверности результата проводят несколько циклов проверки с понижением и повышением давления, оценивая наличие гистерезиса. Если стрелка манометра застревает или показания резко меняются, прибор подлежит замене или калибровке. Применение проверенного манометра гарантирует своевременное обнаружение сбоев в работе насоса и предотвращение аварийных ситуаций.
Выбор подходящего манометра для вашего насоса
Второй важный параметр – тип подключения. Для насосов с резьбовым выходом выбирайте манометры с соответствующей резьбой, чаще всего G1/4″ или G1/2″. Неправильный тип подключения приводит к утечкам и снижению точности.
Материал корпуса и мембраны влияет на долговечность и стойкость к агрессивным средам. Для чистой воды подойдут манометры с корпусом из нержавеющей стали или латуни. Если насос работает с химикатами или агрессивными жидкостями, необходимы манометры с усиленной химстойкой мембраной из силикона или фторопласта.
Точность прибора важна для контроля работы насоса. Оптимально выбирать манометры с классом точности не ниже 1,5 (погрешность до ±1,5% от полного диапазона). Для критичных технологических процессов предпочтительны манометры с классом 1,0 или 0,6.
Учитывайте условия эксплуатации: для вибронагруженных насосов лучше использовать амортизированные или жидкозаполненные манометры, которые снижают износ и колебания стрелки. Для наружного применения выбирайте приборы с защитой от влаги и пыли по стандарту IP65 и выше.
Наличие шкалы с легко читаемыми делениями и, при необходимости, цветовой маркировки поможет быстро оценить состояние давления. Если манометр устанавливается в систему с частыми скачками давления, рекомендуется выбирать приборы с противоударной конструкцией.
При покупке ориентируйтесь на производителей с подтвержденным качеством и технической поддержкой, чтобы при необходимости заменить или откалибровать манометр без проблем.
Подготовка насоса и манометра к проверке
Перед проверкой манометра на насосе необходимо обеспечить герметичность системы. Для этого отсоедините все дополнительные приборы и заглушите выходные патрубки. Насос должен быть установлен на ровной и устойчивой поверхности без вибраций.
Проверьте, что манометр правильно закреплен на штуцере, резьба должна быть чистой и без повреждений. При необходимости используйте уплотнительную ленту или фум-ленту для предотвращения утечек воздуха или жидкости.
Заполните насос рабочей средой, соответствующей техническим требованиям, исключая наличие пузырьков воздуха, чтобы избежать искажений показаний манометра. Перед началом измерений сбросьте давление до нуля, убедившись, что стрелка манометра стоит на отметке «0».
Для контроля исправности манометра подготовьте источник давления с возможностью плавного увеличения, например, ручной насос с регулятором. При подключении источника давление подавайте постепенно, фиксируя показания на нескольких контрольных точках.
Методы визуального осмотра манометра на наличие повреждений
Корпус манометра проверяется на наличие вмятин, трещин и следов коррозии. Дефекты корпуса снижают герметичность и точность измерений, а также могут быть признаком ударов или неправильной эксплуатации.
Стрелка манометра должна находиться в состоянии покоя на нулевой отметке при отсутствии давления. Смещение стрелки или её заедание указывают на механические повреждения или засорение внутреннего механизма.
Резьбовое соединение тщательно осматривается на предмет повреждений витков, следов износа и загрязнений, которые могут привести к утечке давления при монтаже на насос.
Проверяется отсутствие конденсата или влаги внутри корпуса. Влага приводит к коррозии и снижению точности, требует немедленного обслуживания или замены прибора.
Проверка целостности и герметичности соединений манометра
Для проверки целостности соединений манометра на насосе требуется внимательно осмотреть все места крепления и уплотнения. В первую очередь следует проверить резьбовые соединения на предмет трещин, деформаций и коррозии, так как повреждения нарушают герметичность и могут привести к ошибочным показаниям.
Для герметичности используют следующие методы:
1. Мыльный раствор. Нанесите раствор из воды с моющим средством на резьбу и уплотнения. Появление пузырьков укажет на утечку воздуха или жидкости.
2. Испытание давлением. Создайте давление в системе, используя насос, и удерживайте его фиксированное время (обычно 5–10 минут). При отсутствии падения давления и визуальных признаков протекания соединения считаются герметичными.
3. Контроль с помощью вакуумметра. Если манометр подключен к вакуумной системе, проверьте стабильность показаний в течение нескольких минут. Падение вакуума свидетельствует о негерметичности.
При обнаружении неплотностей необходимо заменить уплотнительные кольца или прокладки на соответствующие по размеру и материалу, выдерживающие рабочие условия насоса. Все резьбовые соединения рекомендуется дополнительно фиксировать пастой-герметиком, выдерживающим давление и температуру.

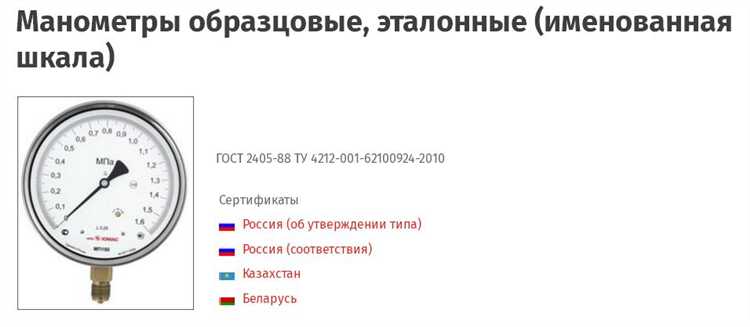

Использование эталонного манометра для сверки показаний
Для проверки точности манометра на насосе необходимо сравнить его показания с эталонным прибором, обладающим сертифицированной точностью не ниже класса 0,25. Эталонный манометр должен иметь диапазон измерений, соответствующий максимальному рабочему давлению проверяемого прибора, чтобы исключить ошибку из-за низкой чувствительности.
Подключение эталонного манометра выполняется параллельно к точке измерения давления на насосе. Необходимо использовать минимальную длину соединительных трубок из устойчивого материала, чтобы избежать пульсаций и задержек при передаче давления.
Перед проведением сверки важно обеспечить стабильное рабочее давление, выдержав насос в режиме не менее 5 минут. Снимать показания эталонного и проверяемого манометров следует одновременно, фиксируя результаты при разных значениях давления: минимальном, среднем и максимальном в рабочем диапазоне.
Расхождение между показаниями не должно превышать 1,5% от полного диапазона измерений. При превышении этого значения требуется калибровка или замена проверяемого манометра. Регулярность сверки рекомендуется не реже одного раза в год или после каждого ремонта насоса.
Тестирование манометра с помощью вакуума и давления
Для проверки точности манометра применяют метод контроля с созданием заданных условий вакуума и давления. Необходимое оборудование включает вакуумный насос, источник сжатого воздуха или компрессор и эталонный манометр с точностью не ниже 0,5% от диапазона измерений.
- Подключите манометр к системе через тройник, обеспечив параллельное подключение эталонного прибора.
- Создайте вакуум с помощью вакуумного насоса, постепенно снижая давление до -0,8 бар (относительное давление). Зафиксируйте показания обоих приборов при нескольких точках: -0,2; -0,5; -0,8 бар.
- Подайте давление от компрессора, увеличивая до максимального рабочего диапазона манометра, например, 6 бар. Записывайте показания на отметках: 1; 3; 6 бар.
- Сравните значения манометра с эталонным прибором. Отклонение не должно превышать 2% от полного диапазона.
- При выявлении погрешностей свыше допустимых, проведите повторную калибровку или замену манометра.
- Перед тестированием убедитесь в отсутствии утечек в соединениях и целостности мембраны манометра.
- Избегайте резких скачков давления для предотвращения повреждений прибора.
- Рекомендуется проверять манометр не реже одного раза в год при интенсивной эксплуатации.
Определение точности манометра при разных рабочих давлениях
Для проверки точности манометра на насосе важно измерить отклонение показаний в нескольких ключевых точках рабочего диапазона давления. Рекомендуется проводить замеры при минимальном, среднем и максимальном давлении, характерных для конкретной системы.
- Подготовка эталонного прибора с точностью не хуже 0,5% от верхнего предела измерения.
- Подключение манометра и эталонного прибора к общей точке измерения через тройник или штуцер.
- Постепенное наращивание давления насосом, фиксируя показания обоих приборов при следующих значениях:
- 10–20% от максимального рабочего давления;
- 50% от максимума;
- 80–100% от максимального давления.
- Сравнение показаний манометра с эталоном и расчет абсолютной погрешности по формуле:
ΔP = |P_манометра — P_эталона|
- Определение относительной точности в процентах от показания эталонного прибора:
Точность, % = (ΔP / P_эталона) × 100%
Если относительная погрешность превышает допустимую для данного манометра (обычно 1,5–2%), необходима его калибровка или замена. Особое внимание уделяют точности в средней и максимальной точках, так как именно в этих режимах эксплуатируется насос чаще всего.
Для повышения надежности результатов рекомендуют проводить не менее трех циклов измерений и использовать усреднённые значения. Важно также контролировать стабильность давления в момент фиксации показаний, чтобы избежать ошибок из-за пульсаций.
Регулярность проверки и калибровки манометра на насосе
Проверку манометра рекомендуется проводить не реже одного раза в месяц при интенсивной эксплуатации насоса или при работе в критичных условиях с высоким давлением. Для менее нагруженных систем достаточно квартальной проверки.
Калибровка манометра обязательна не реже одного раза в полгода. При обнаружении отклонений показаний более чем на 3% от эталонного давления, следует выполнить внеплановую калибровку или заменить прибор.
При эксплуатации в агрессивных средах или вибрациях периодичность проверок сокращается до 2 недель. Рекомендуется фиксировать результаты проверки и калибровки в журнале технического обслуживания.
Используйте только сертифицированные эталоны давления для калибровки. Это гарантирует точность измерений и предотвращает аварийные ситуации, вызванные неправильной индикацией давления.
Вопрос-ответ:
Как понять, что манометр на насосе не показывает правильное давление?
Если стрелка манометра стоит на нуле при работающем насосе или показывает постоянное давление без изменений при изменении нагрузки, это может указывать на неисправность. Также стоит обратить внимание на наличие рывков или дрожания стрелки, что свидетельствует о поломке или засорении манометра.
Какие методы можно использовать для проверки работоспособности манометра без специального оборудования?
Одним из простых способов является сравнение показаний манометра с аналогичным прибором, который считается исправным. Также можно проверить манометр на герметичность, закрыв выход и наблюдая, держит ли он давление. Если стрелка опускается, значит, прибор протекает и требует замены или ремонта.
Почему важно проверять манометр на насосе перед началом работы?
Манометр помогает контролировать давление и безопасность работы оборудования. Если он неисправен, можно не заметить повышение давления до опасного уровня, что приведёт к поломкам или авариям. Регулярная проверка позволяет предотвратить такие ситуации и продлить срок службы насоса.
Можно ли самостоятельно откалибровать манометр и как это сделать?
В домашних условиях калибровка манометра возможна, если имеется точный эталонный прибор. Необходимо сравнить показания и, при наличии регулировочного винта, отрегулировать стрелку так, чтобы она совпадала с эталоном при известном давлении. Если таких инструментов нет, лучше обратиться к специалистам.
Что делать, если манометр показывает давление, но насос работает неправильно?
В такой ситуации сначала стоит проверить другие компоненты системы: трубопроводы, клапаны и сам насос на наличие утечек или засоров. Иногда манометр может показывать корректное давление, но из-за неисправностей в системе насос не создаёт нужного напора или работает с перебоями. Если сомнения сохраняются, рекомендуется заменить манометр на новый для точности контроля.
Как понять, исправен ли манометр на насосе без специального оборудования?
Для проверки манометра без дополнительных приборов можно провести простую визуальную и функциональную оценку. Сначала убедитесь, что стрелка манометра не заедает и плавно возвращается в нулевое положение при отключении насоса. Затем включите насос и проследите за изменением показаний: стрелка должна плавно подниматься и стабильно показывать давление, соответствующее рабочим параметрам оборудования. Если стрелка дергается, застывает или не реагирует на включение насоса, скорее всего, манометр неисправен и требует замены или ремонта.
