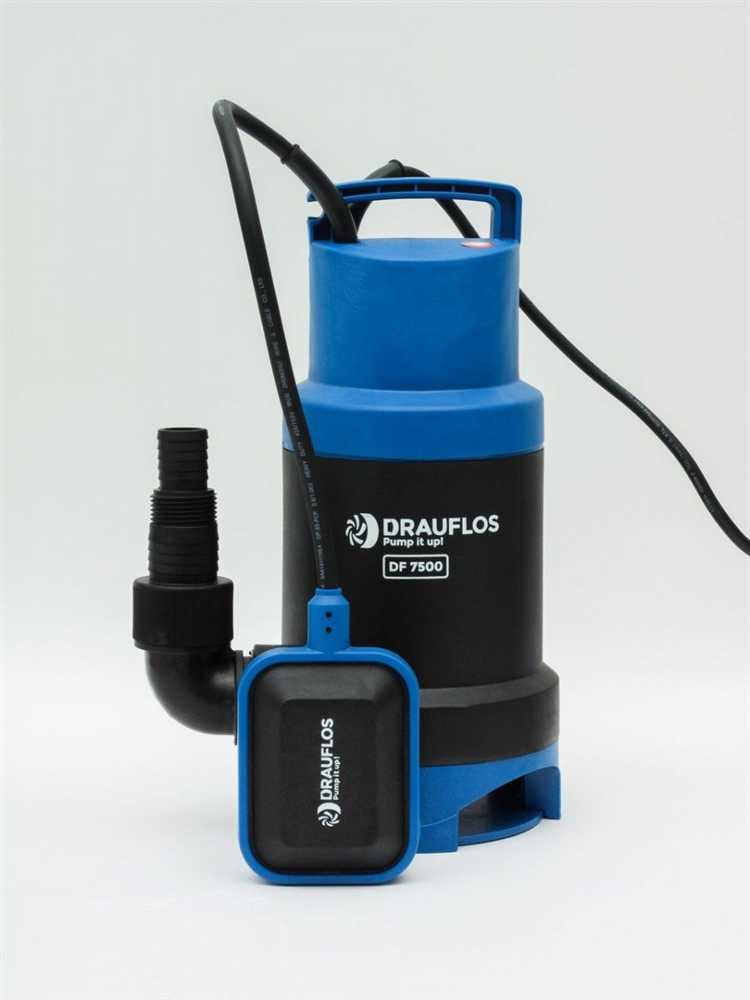

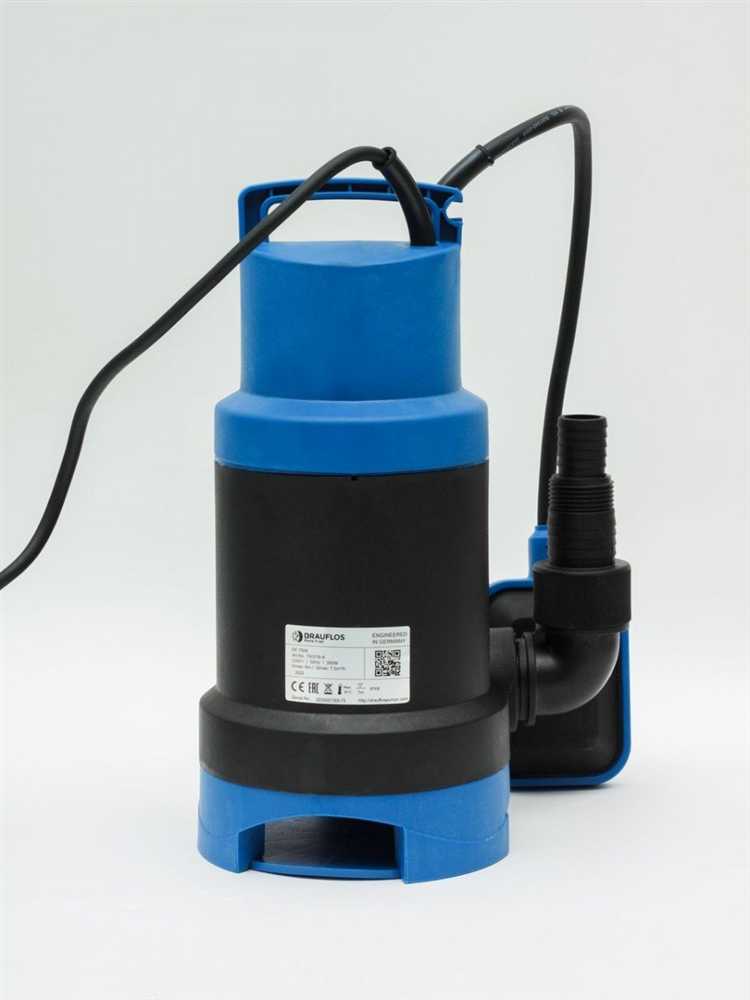

Насос Drauflos DF7500 – устройство с высокой производительностью, рассчитанное на работу в промышленных и бытовых условиях. Для обслуживания и ремонта необходимо строго соблюдать технологическую последовательность разборки, чтобы избежать повреждений и сохранить работоспособность всех компонентов.
Перед началом разборки отключите насос от электропитания и слейте рабочую жидкость через предусмотренный сливной кран. Рекомендуется подготовить комплект инструментов: гаечные ключи 10, 13 и 17 мм, плоскую отвертку и уплотнительные кольца, совместимые с моделью DF7500.
Основной этап – демонтаж рабочего колеса и корпуса с соблюдением аккуратности, поскольку корпус содержит уплотнители из резины, которые легко деформируются. При извлечении ротора обращайте внимание на состояние подшипников: износ или повреждение требует замены.
Подготовка рабочего места и инструментов для разборки насоса
Выберите ровную, хорошо освещённую поверхность с доступом к электророзетке для освещения и тестового подключения насоса. Рабочее место должно быть устойчивым, предпочтительно металлическим или покрытым антивибрационным ковриком для предотвращения повреждений корпуса и деталей.
Подготовьте набор инструментов: торцевые ключи на 10, 13 и 17 мм, крестовую и плоскую отвертки с твёрдыми жалами, специализированный съемник для подшипников, пассатижи с изолированными ручками. Все инструменты должны быть чистыми и без признаков износа, чтобы избежать срыва гаек и повреждения резьбы.
Запаситесь ёмкостью для мелких деталей диаметром не менее 15 см и высотой 10 см с крышкой, чтобы избежать их потери. Для удаления масла и загрязнений используйте ветошь из хлопка без синтетики и безворсовые салфетки.
Подготовьте технический спирт или специальный очиститель для удаления остаточного масла с поверхности деталей. Обеспечьте наличие перчаток из нитрила для защиты рук и предотвращения загрязнения узлов.
Перед началом разборки отключите насос от электросети и слейте всю рабочую жидкость через предусмотренные сливные отверстия, используя подходящую ёмкость для сбора жидкости. Проверьте наличие инструкции или схемы насоса для последовательного снятия узлов без повреждений.
Снятие корпуса насоса и отключение электропитания
Перед началом разборки необходимо полностью обесточить насос для предотвращения поражения электрическим током и повреждений оборудования.
- Отключите автоматический выключатель, подающий питание на насосную станцию.
- Проверьте отсутствие напряжения на клеммах насоса с помощью мультиметра.
- Отсоедините электрический кабель от клеммной коробки, открутив фиксирующие винты.
- Закройте запорные клапаны на входном и выходном патрубках насоса, чтобы избежать протечек при снятии корпуса.
- Отвинтите болты крепления корпуса насоса с помощью ключа на 13 мм, удерживая корпус от проворачивания.
- Снимите корпус насоса, аккуратно поддев уплотнительное кольцо, избегая повреждения поверхности посадочного места.
После снятия корпуса проверьте состояние уплотнительных прокладок и подготовьте рабочее место для дальнейшей разборки.
Демонтаж рабочего колеса и уплотнительных элементов
Перед началом работ отключите насос от электропитания и слейте остатки жидкости из корпуса. Открутите крепежные болты крышки насоса, используя ключ на 13 мм, чтобы получить доступ к рабочему колесу.
Для снятия рабочего колеса сначала зафиксируйте вал с помощью ключа или отвертки, вставленной в шпоночный паз, чтобы предотвратить вращение. Ослабьте фиксирующую гайку с шагом резьбы против часовой стрелки, используя ключ на 17 мм. При необходимости примените проникающую смазку для облегчения откручивания.
Аккуратно снимите рабочее колесо с вала, избегая ударов по лопастям, чтобы не деформировать их. Если колесо плотно сидит, используйте съемник с равномерным усилием, чтобы не повредить вал.
Далее демонтируйте уплотнительные элементы – сальниковую набивку и манжеты. Удалите старую набивку с помощью плоской отвертки или скальпеля, не повреждая корпус и вал. Осмотрите манжеты на наличие трещин и деформаций. Для замены аккуратно извлеките уплотнительные кольца, контролируя направление установки для правильной сборки.
Очистите посадочные места от загрязнений и остатков старой смазки перед установкой новых уплотнительных элементов. Используйте технический керосин или изопропиловый спирт для обезжиривания.
Разборка вала насоса и проверка подшипников
Для начала открутите крепежные элементы крышки корпуса насоса, после чего аккуратно снимите крышку, чтобы получить доступ к валу. Извлеките уплотнительное кольцо, не повредив его для последующего повторного использования.
Освободите вал от фиксирующих элементов – стопорных колец и шайб. Снимите рабочее колесо, удерживаемое гайкой или шпонкой, используя подходящий инструмент, чтобы избежать деформации деталей.
Выньте вал из корпуса, удерживая насос горизонтально, чтобы не повредить уплотнительные поверхности. Проверьте вал на наличие искривлений и повреждений с помощью индикатора часового типа; отклонение более 0,05 мм требует замены вала.
Для проверки подшипников снимите наружные защитные кольца и осмотрите их на наличие трещин, износа и коррозии. Подшипники должны вращаться плавно, без люфта и посторонних звуков. Если при вращении чувствуется заедание или слышны металлические шумы, подшипник необходимо заменить.
Очистите подшипниковые гнезда от старой смазки и загрязнений. Перед сборкой нанесите рекомендованную производителем смазку, обеспечивающую рабочие параметры подшипников при заданных нагрузках и температурах.
Собирая узел обратно, установите вал и подшипники в обратном порядке, контролируя правильное расположение и затяжку крепежных элементов с указанным моментом силы. Проверьте свободный ход вала без люфта и сопротивления.
Очистка и осмотр внутренних компонентов на предмет износа
После снятия корпуса насоса Drauflos DF7500 промойте все детали в бензине или специализированном очистителе для металлических поверхностей. Особое внимание уделите рабочему колесу и корпусу, удаляя отложения и следы коррозии. Для удаления загрязнений внутри каналов используйте тонкую проволоку или ершики, не повреждающие металл.
Осмотрите уплотнительные кольца и сальники. Ищите трещины, потертости и деформации. Даже незначительные повреждения приводят к снижению герметичности и утечкам.
Рабочее колесо тщательно проверяется на наличие изломов лопастей и признаков кавитационного износа – матовых участков или небольших выбоин. Любые дефекты влияют на баланс и эффективность насоса, требуя замены или ремонта.
Вал насоса осматривается на наличие задиров и биения. Измерьте диаметр в нескольких точках штангенциркулем – отклонения более 0,05 мм считаются критичными.
Опорные подшипники проверяются на гладкость вращения и отсутствие люфта. При обнаружении шума или заеданий замените их.
Все металлические поверхности обрабатываются антикоррозийным составом перед сборкой, чтобы продлить срок службы.
Сборка насоса после ремонта и проверка его работоспособности
Перед началом сборки очистите все детали от грязи и остатков старой смазки. Используйте спецсмазку, рекомендованную производителем, для уплотнительных колец и подшипников. Устанавливайте сальники с аккуратным соблюдением их ориентации, чтобы избежать протечек.
Собирайте корпус насоса, строго следя за совмещением отверстий для крепежа и направляющих штифтов. Затягивайте болты крест-накрест, применяя динамометрический ключ с усилием 12–15 Н·м, чтобы исключить перекосы и деформации.
Перед установкой рабочего колеса убедитесь в отсутствии повреждений и свободном вращении ротора. Проверьте зазор между колесом и корпусом, который должен соответствовать 0,2–0,3 мм. Регулируйте при необходимости, используя установочные прокладки.

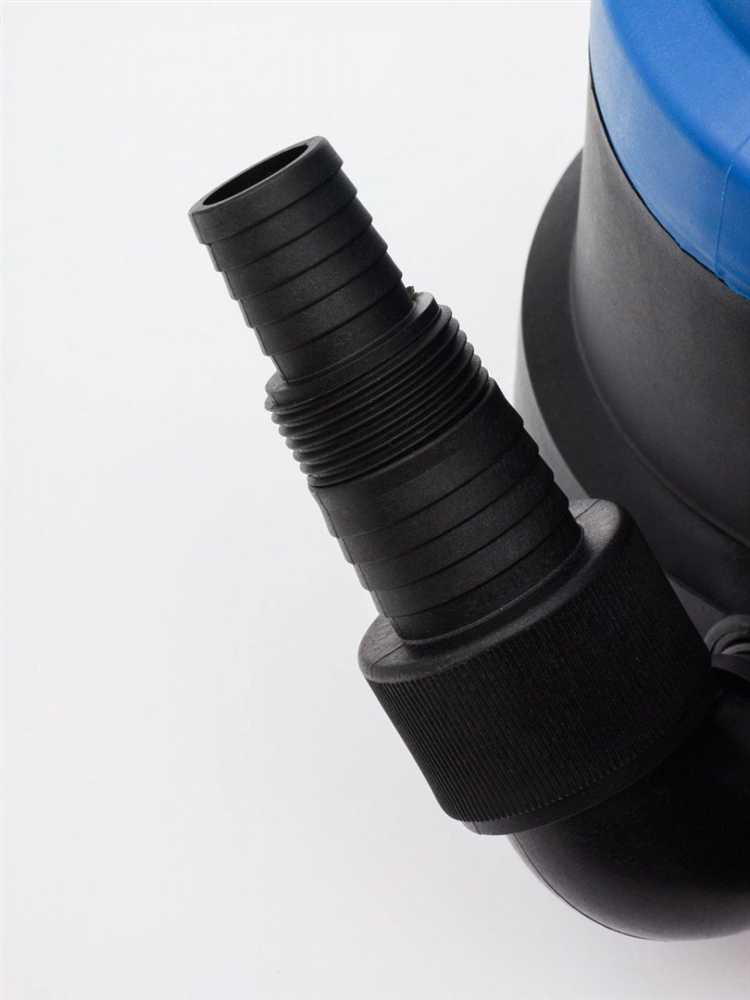

Подсоедините к насосу трубопроводы, соблюдая направление потока, обозначенное стрелками на корпусе. Герметизируйте соединения паронитовой прокладкой и дополнительно уплотняйте резьбу специальной пастой для водяных систем.
Подключите насос к электропитанию и проведите пробный запуск без нагрузки. Зафиксируйте время выхода на рабочие обороты и измерьте ток потребления, который должен соответствовать значениям из технической документации (примерно 3,5–4,0 А).
Проверьте отсутствие вибраций и посторонних шумов при работе. После остановки оцените герметичность соединений и отсутствие подтеков. При необходимости подтяните крепеж или замените уплотнения.
Вопрос-ответ:
Какие инструменты понадобятся для разборки насоса Drauflos DF7500?
Для разборки насоса Drauflos DF7500 обычно требуются гаечные ключи разных размеров, отвертки (крестовая и плоская), шестигранники, а также пассатижи. Иногда может понадобиться мягкий молоток для аккуратного снятия деталей, которые плотно прилегают друг к другу.
С чего начать разборку насоса Drauflos DF7500 и какие меры предосторожности следует соблюдать?
Перед началом разборки важно отключить насос от электропитания и слить всю жидкость из системы, чтобы избежать протечек. Разборку лучше проводить на ровной и чистой поверхности, а все снятые детали раскладывать по порядку, чтобы не запутаться при сборке. Также рекомендуется использовать перчатки и защитные очки, чтобы избежать травм.
Какие типичные неисправности можно выявить при разборке насоса Drauflos DF7500?
При разборке часто обнаруживаются изношенные уплотнительные кольца, повреждения вала или износ рабочего колеса. Также могут быть заметны следы коррозии или загрязнения, которые мешают нормальной работе. Все эти проблемы влияют на производительность и требуют замены или чистки соответствующих деталей.
Как правильно снять уплотнительное кольцо с корпуса насоса, чтобы не повредить его и корпус?
Для снятия уплотнительного кольца рекомендуется использовать пластиковый или деревянный инструмент, чтобы не повредить металл корпуса. Осторожно подденьте кольцо с одной стороны и постепенно освободите его по всему периметру. Слишком сильное усилие или применение металлических инструментов может привести к деформации кольца или корпуса.
Какие советы помогут собрать насос Drauflos DF7500 после разборки, чтобы обеспечить его долгую и надежную работу?
При сборке важно тщательно очистить все детали от загрязнений и старой смазки. Рекомендуется заменить изношенные уплотнения и смазать подвижные части новым слоем специализированной смазки. Сборку лучше проводить в обратном порядке разборки, проверяя каждый узел на правильное положение. Важно также избегать перекосов и чрезмерного затягивания крепежа, чтобы сохранить работоспособность насоса.
