Тройной выключатель позволяет управлять тремя осветительными группами из одного монтажного места, что значительно экономит пространство и упрощает управление освещением в помещении. Для правильного подключения важно учитывать схему проводки, тип нагрузки и характеристики электропроводки, чтобы обеспечить надежную и безопасную работу устройства.
При монтаже тройного выключателя необходимо использовать трехжильный кабель, где одна жила служит для подачи фазы, а две остальные – для управления отдельными группами светильников. Рекомендуется применять автоматические выключатели с номиналом, соответствующим суммарной мощности подключаемых светильников, чтобы избежать перегрузок.
Особое внимание уделяется правильному расположению нулевого провода и его изоляции. В большинстве случаев ноль не подается на выключатель, а сразу соединяется с нагрузкой, что снижает риск короткого замыкания. При подключении следует строго следовать схемам производителя и требованиям ПУЭ, чтобы обеспечить соответствие нормам электробезопасности.
Выбор подходящего тройного выключателя для домашней электросети
При выборе тройного выключателя необходимо ориентироваться на технические характеристики и особенности монтажа с учётом конкретной электросети и нагрузок.
- Максимальный ток нагрузки: выключатель должен выдерживать суммарный ток всех трёх цепей. Для бытовых светильников обычно достаточно модели с номиналом 10–16 А.
- Тип подключения: выключатели с клеммами на винтах проще в установке и обслуживании, но модели с быстрозажимными клеммами обеспечивают более надёжный контакт и удобнее при частой замене проводов.
- Наличие индикаторов: некоторые модели оснащены светодиодными индикаторами включения, что облегчает управление и диагностику в темное время.
- Размер и модульность: учитывайте место установки – стандартные размеры 3 модуля по DIN-рейке, но бывают компактные версии для ограниченного пространства.
- Тип механизма: классические кнопочные модели подходят для скрытой проводки, а рычажные обеспечивают более удобное переключение при частом использовании.
- Материал и степень защиты: корпуса из огнестойкого пластика с классом защиты не ниже IP20 гарантируют безопасность и долговечность.
- Производитель и сертификаты: выбирайте выключатели с подтверждённым соответствием ГОСТ или международным стандартам IEC для гарантии качества и безопасности.
Важным моментом является согласование выключателя с проводкой и светильниками – перепад по номиналам может привести к перегреву и сокращению срока службы оборудования.
Подготовка инструментов и материалов для монтажа тройного выключателя
Для установки тройного выключателя необходимы следующие инструменты: индикаторная отвертка для проверки наличия напряжения, плоская и крестовая отвертки с магнитным наконечником для удобства работы с крепежом, бокорезы для зачистки и обрезки проводов, а также пассатижи для удержания и скручивания проводов. Желательно иметь мультиметр для проверки целостности цепей и правильности подключения.
Материалы включают сам тройной выключатель, соответствующий по номинальному току (обычно 10–16 А), монтажную коробку глубиной не менее 60 мм, подходящую по размеру и количеству вводов. Используйте медный провод с сечением 1,5 мм² для освещения, в случае длинных линий – сечением 2,5 мм². Для изоляции применяйте термоусадочные трубки или ПВХ-изоляционную ленту высокого качества.
Необходимы клеммные колодки или винтовые зажимы для надежного и безопасного соединения проводов. Убедитесь, что все материалы соответствуют стандартам ГОСТ и имеют сертификаты качества. При подготовке учитывайте особенности электропроводки в помещении: тип проводов, наличие заземления, а также нагрузку на линию.
Пошаговая схема подключения тройного выключателя к электропроводке
Шаг 1. Отключите питание в распределительном щитке, чтобы избежать поражения электрическим током.
Шаг 2. Снимите декоративную крышку и крепежные винты тройного выключателя, чтобы получить доступ к клеммам.
Шаг 3. Определите фазный провод (обычно красного, коричневого или черного цвета) и нейтральный провод (синий), а также провода, идущие к осветительным приборам.

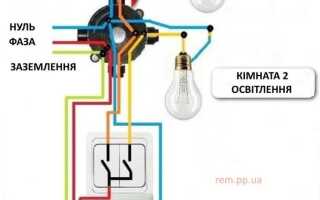

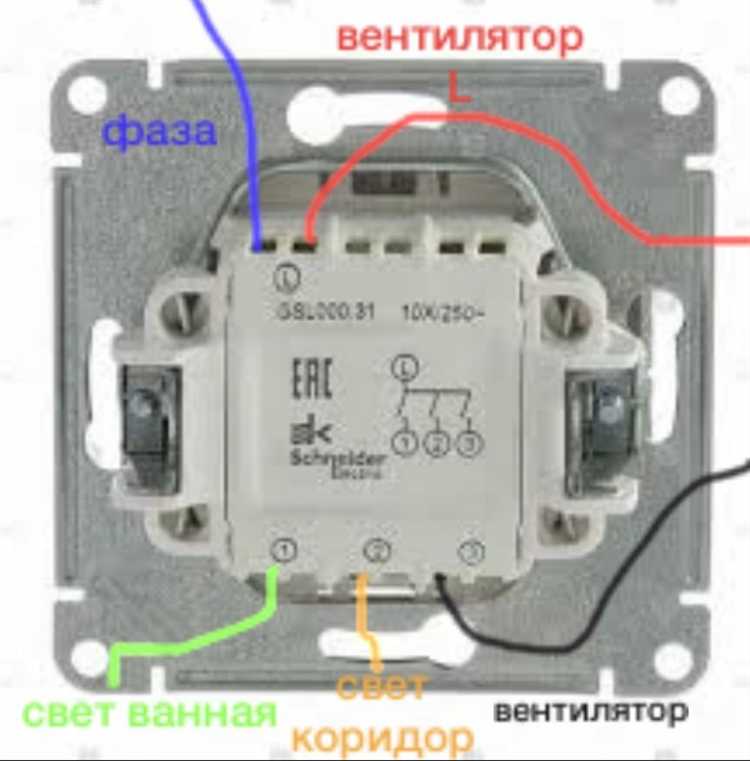

Шаг 4. Подключите фазный провод к общей клемме (обозначается L или COM) тройного выключателя. От этой клеммы будет осуществляться распределение питания на три канала управления.
Шаг 5. Подсоедините по одному проводу от каждой из трех групп освещения к трем отдельным клеммам переключателя. Обычно клеммы маркируются цифрами 1, 2 и 3 или имеют отдельные обозначения для каждого канала.
Шаг 6. Нейтральные провода осветительных приборов соедините в распределительной коробке напрямую с нейтралью питающего кабеля, не подсоединяя их к выключателю.
Шаг 7. Проверьте качество и надежность всех соединений, особенно фиксатор зажима проводов в клеммах выключателя – они должны быть плотно зажаты без изломов жил.
Шаг 8. Установите выключатель обратно в монтажную коробку и закрепите винтами, затем верните декоративную накладку.
Шаг 9. Включите питание и последовательно протестируйте каждую кнопку, убедившись, что она управляет соответствующей группой освещения без перебоев и мерцаний.

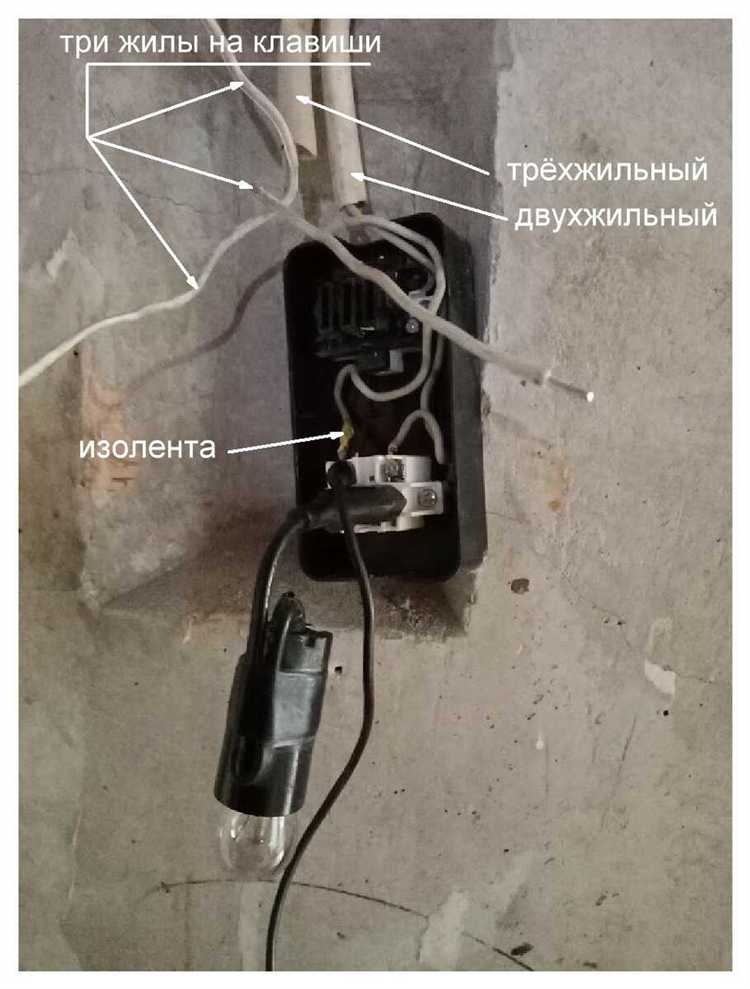

Подключение и маркировка проводов для каждого из трех каналов
Для тройного выключателя требуется три отдельных управляющих провода, каждый из которых отвечает за включение конкретного освещения или группы светильников. Обычно используют провода с сечением не менее 1,5 мм² из меди, чтобы обеспечить надежность и безопасность.
Каждый канал следует подключать следующим образом:
Фаза (L) подается на общий вход выключателя. От каждого из трех выходов выключателя идут отдельные провода к нагрузкам – светильникам. Для удобства монтажа и дальнейшей эксплуатации провода должны иметь четкую цветовую маркировку. Рекомендуется использовать стандартные цвета:
— Первый канал: красный или коричневый провод;
— Второй канал: синий или черный провод;
— Третий канал: желто-зеленый провод не используется, так как он предназначен для заземления, поэтому выбирается, например, оранжевый или белый цвет.
Для нейтрали (N) от щитка к светильникам прокладывается отдельный синий провод, не связанный с выключателем. Его не подключают к выключателю напрямую.
Важно на каждом конце проводов наносить маркировку или использовать специальные термоусадочные трубки с цифровым или буквенным обозначением канала (например, 1, 2, 3 или А, В, С). Это упрощает диагностику и обслуживание.
Соединения выполняются в распределительной коробке, где каждый провод надежно фиксируется и изолируется, исключая возможность замыкания или ослабления контакта. Контактные клеммы выключателя должны быть чистыми и не окисленными для стабильной работы.
При монтаже строго соблюдайте полярность: общий провод – фаза, выходы – к нагрузкам, нейтраль – напрямую к светильникам. Это обеспечит корректное и безопасное управление освещением через все три канала.
Проверка правильности работы и безопасного включения выключателя
Перед подключением тройного выключателя убедитесь в отсутствии напряжения на всех проводах с помощью мультиметра или индикаторной отвертки. Контроль следует проводить в точке подключения к распределительной коробке.
Проверьте правильность подключения фазных проводов к соответствующим контактам выключателя согласно схеме производителя. Ошибка в подключении может привести к неисправности либо короткому замыканию.
Для каждой из трех групп контактов измерьте сопротивление между входом и выходом выключателя в положении «выключено» – оно должно стремиться к бесконечности. В положении «включено» сопротивление должно быть минимальным, что гарантирует полноценный контакт.
После монтажа закрепите все соединения, избегая оголенных участков проводов. Ненадежные соединения вызывают нагрев и искрение, что представляет опасность возгорания.
Включите питание и поочерёдно проверьте работу каждого из трех каналов выключателя, контролируя подачу напряжения на осветительные приборы. При отсутствии реакции либо нестабильной работе отключите питание и перепроверьте схему.
Для повышения безопасности используйте автоматический выключатель или УЗО на линии, защищающей данный выключатель, что минимизирует риски поражения током и повреждений оборудования.
Устранение распространенных ошибок при подключении тройного выключателя
Основная ошибка – неправильное подключение фазных проводов к контактам выключателя. Для тройного выключателя каждый ключ должен управлять своей фазной линией, поэтому важно точно определить и маркировать провода перед монтажом.
Не допускайте подключения нулевого провода к контактам ключей – это может привести к короткому замыканию и повреждению выключателя. Ноль всегда подсоединяется к нагрузке, минуя выключатель.
Частая ошибка – использование проводов неподходящего сечения. Для освещения рекомендуют кабель с сечением не менее 1,5 мм². Меньшее сечение приводит к перегреву и повышенному риску возгорания.
Неправильное заземление или его отсутствие снижает безопасность. В цепи освещения рекомендуется подсоединить корпус светильников к заземлению, если это предусмотрено конструкцией.
Не стоит путать входящие и выходящие клеммы. Обычно вход фазы подключается к общему контакту выключателя, а выходы – к отдельным нагрузкам. Ошибки в этой последовательности нарушают работу системы.
Недостаточный контакт из-за неплотного зажима проводов вызывает искрение и нестабильное включение. После подключения обязательно проверяйте крепление винтов и отсутствия оголенных жил вне клемм.
Не игнорируйте инструкцию производителя – разные модели тройных выключателей могут иметь различия в схеме подключения и технических требованиях.
Вопрос-ответ:
Как правильно подключить тройной выключатель к трем разным светильникам?
Тройной выключатель позволяет управлять тремя независимыми цепями освещения. Для подключения нужно подать фазный провод на общий контакт устройства, а от каждого из трех выходов — протянуть провода к соответствующим светильникам. Нулевой провод подключается напрямую к светильникам. Важно убедиться, что провода надежно закреплены и нет перекрестных соединений между каналами.
Можно ли использовать тройной выключатель для управления светом из нескольких точек?

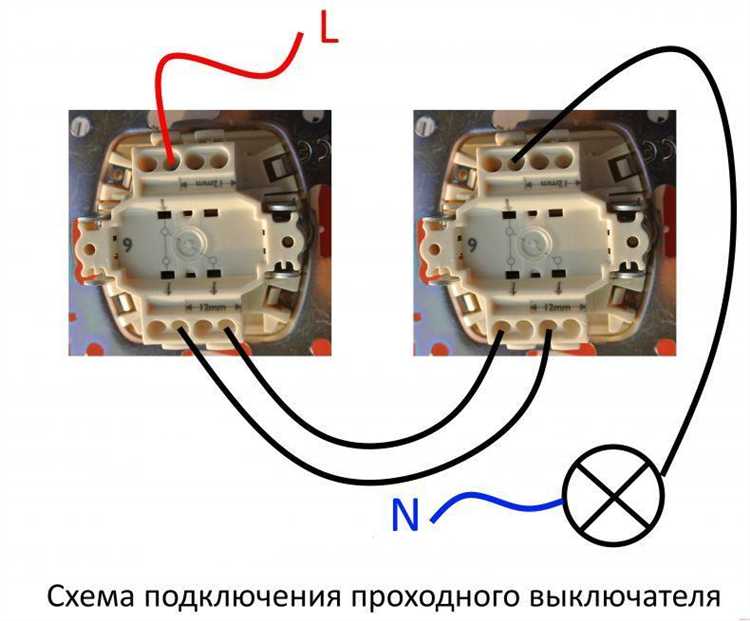

Тройной выключатель обычно предназначен для управления светом из одного места. Если требуется включать и выключать свет с разных точек, лучше использовать схемы с проходными или перекрестными выключателями. Для каждого канала тройного выключателя нужно предусмотреть отдельные проходные устройства, если нужна такая функциональность.
Какие ошибки часто допускают при подключении тройного выключателя и как их избежать?
Частая ошибка — перепутать фазные и нулевые провода, что приводит к неправильной работе или короткому замыканию. Также встречается неправильное подключение общих и индивидуальных контактов, из-за чего один из каналов не включается. Рекомендуется предварительно обесточить сеть, тщательно проверять маркировку проводов и использовать мультиметр для контроля цепей.
Нужно ли использовать защитные автоматы при монтаже тройного выключателя?
Да, установка автоматических выключателей в распределительном щите необходима. Они защищают проводку и приборы от перегрузок и коротких замыканий. Для каждого освещения с тройным выключателем рекомендуется подобрать соответствующий автомат по току и характеристикам, учитывая общую нагрузку.
Как определить, подходит ли тройной выключатель для конкретной проводки в квартире?
Следует проверить количество проводов в стенах, их сечение и наличие фазного и нулевого проводов для каждой группы светильников. Если в распределительной коробке есть возможность выделить три отдельные линии с фазой и нулём, тройной выключатель подойдет. Если же проводка рассчитана на меньшее количество линий или нет удобного распределения, возможно, потребуется менять схему или использовать другие виды выключателей.
Как правильно подключить тройной выключатель к трём отдельным светильникам?
Для подключения тройного выключателя к трем светильникам необходимо использовать отдельные провода от каждого выхода выключателя к каждому светильнику. Сначала отключите электропитание на щитке. Затем к входному клеммам выключателя подключите фазный провод, обычно красного или коричневого цвета. От трех выходных клемм проведите провода к соответствующим светильникам. Нулевой провод подключается напрямую к светильникам, минуя выключатель. После монтажа включите питание и проверьте работу каждого канала. Важно соблюдать полярность и надежно фиксировать соединения, чтобы избежать искр и плохого контакта.
Можно ли использовать тройной выключатель для управления светом в нескольких помещениях одновременно?
Тройной выключатель рассчитан на управление тремя независимыми линиями освещения, но при этом все линии должны находиться в одном месте, обычно в одной комнате или рядом расположенных помещениях. Если помещения далеко друг от друга, прокладка проводов усложняется и становится менее удобной. В случае необходимости управлять светом в разных комнатах лучше использовать специальные системы с радиоуправлением или отдельные выключатели. Также важно учитывать максимальную нагрузку на выключатель, чтобы не допустить перегрева и выхода из строя оборудования.
