Когда эдс равно напряжению в цепи

Электродвижущая сила (ЭДС) – это характеристика источника электрической энергии, определяющая максимальное напряжение, которое он может создать в цепи при отсутствии тока. Однако на практике напряжение на зажимах источника часто оказывается ниже ЭДС из-за внутренних потерь.

Практическая рекомендация: для точного измерения ЭДС необходимо отключать нагрузку или использовать приборы с высоким входным сопротивлением, чтобы минимизировать ток и внутренние потери. В реальных источниках с внутренним сопротивлением напряжение всегда меньше ЭДС при протекании тока, что требует учета этих параметров при расчетах и проектировании цепей.

При каких условиях ЭДС и напряжение совпадают в замкнутом контуре

ЭДС и напряжение в замкнутом контуре совпадают, когда внутреннее сопротивление источника пренебрежимо мало по сравнению с нагрузкой, а потери энергии в цепи отсутствуют. Это достигается при идеальных источниках тока или напряжения, где вся создаваемая ЭДС приходится на нагрузку.

Также совпадение наблюдается при отсутствии сторонних электродвижущих сил и равномерном распределении потенциалов вдоль цепи. Если ток через контур минимален или отсутствует, падение напряжения на внутренних элементах равно нулю, и измеряемое напряжение полностью совпадает с ЭДС.

В цепях с чисто активным сопротивлением и отсутствием индуктивных или емкостных элементов напряжение на нагрузке равно ЭДС источника только при условии, что напряжение источника стабилизировано и не зависит от величины тока.

В случае реальных источников с внутренним сопротивлением Rв, напряжение U на зажимах равно ЭДС E минус падение напряжения на Rв (U = E — IRв). Следовательно, совпадение достигается при I → 0 или при Rв → 0.

Резюмируя, совпадение ЭДС и напряжения характерно для контуров с минимальными потерями, низким внутренним сопротивлением и малым током нагрузки, что обеспечивает равенство потенциалов без учета дополнительных падений напряжения.

Как отсутствие тока влияет на равенство ЭДС и напряжения

Электродвижущая сила (ЭДС) источника равна напряжению на его клеммах только при условии отсутствия тока в цепи. При нулевом токе внутреннее сопротивление источника не вызывает падения напряжения, что обеспечивает совпадение ЭДС и измеренного напряжения.

Причина совпадения заключается в том, что напряжение на выходе источника складывается из ЭДС и падения напряжения на внутреннем сопротивлении. Формула U = ЭДС — I·r показывает, что при I = 0 падение напряжения на внутреннем сопротивлении равно нулю, и следовательно U = ЭДС.

Практическое применение: для точного измерения ЭДС необходимо отключить нагрузку или использовать вольтметр с очень высоким входным сопротивлением, чтобы ток был максимально близок к нулю. В противном случае показания будут занижены из-за внутреннего сопротивления источника.

Отсутствие тока также исключает влияние динамических процессов и переходных процессов в цепи, которые могут искажать измерения напряжения и ЭДС при нагрузке.

Почему при разомкнутой цепи ЭДС равна напряжению на зажимах источника

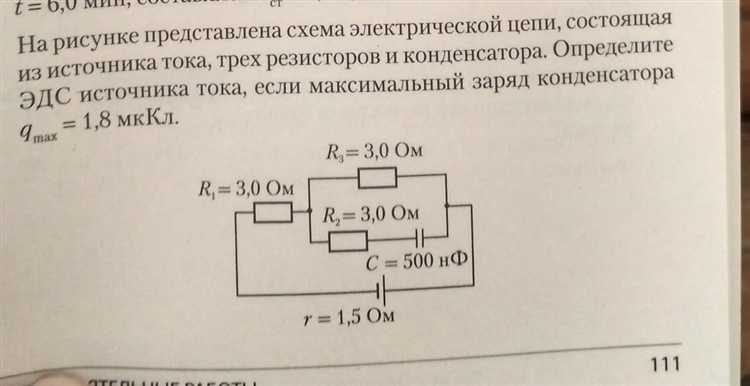

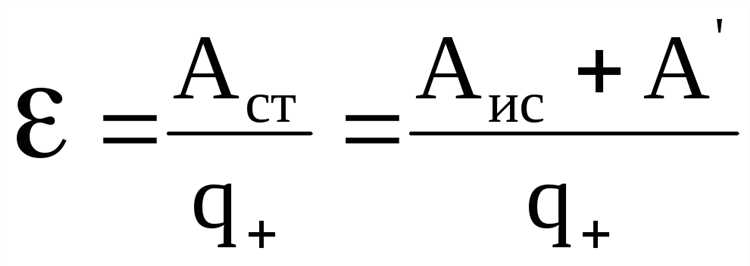

Электродвижущая сила (ЭДС) представляет собой работу по перемещению единичного заряда внутри источника, вызванную внутренними источниками энергии, такими как химические реакции или электромагнитная индукция. При разомкнутой цепи ток в цепи отсутствует, следовательно, напряжение на внешних зажимах источника не испытывает падений из-за внутреннего сопротивления.

Внутреннее сопротивление источника не влияет на напряжение, так как ток равен нулю, и падение напряжения по закону Ома (U = IR) внутри источника отсутствует. В этом случае напряжение на зажимах совпадает с величиной ЭДС.

Это объясняет, почему при измерении напряжения в режиме холостого хода (разомкнутой цепи) вольтметр фиксирует именно ЭДС. В момент замыкания цепи возникает ток, и часть напряжения теряется на внутреннем сопротивлении, поэтому напряжение на зажимах становится меньше ЭДС.

Для точного определения ЭДС важно проводить измерения при отсутствии нагрузки, то есть при разомкнутой цепи. Если измерять напряжение под нагрузкой, результат будет занижен из-за внутреннего сопротивления источника и падения напряжения на нем.

Роль внутреннего сопротивления источника в отличии ЭДС от напряжения

Внутреннее сопротивление источника (R_вн) вызывает падение напряжения внутри самого источника при протекании тока I, что приводит к разнице между ЭДС (E) и напряжением на выходных клеммах (U). Формула связи имеет вид: U = E — I·R_вн. При отсутствии нагрузки (I = 0) напряжение на зажимах совпадает с ЭДС, однако при любом токе нагрузке разность появляется.

Внутреннее сопротивление влияет на эффективность работы источника и стабильность напряжения. Чем выше R_вн, тем большее падение напряжения происходит при нагрузке, что критично для чувствительной электроники и систем с высоким током потребления.

Рекомендуется минимизировать внутреннее сопротивление при проектировании источников питания для сохранения напряжения близким к ЭДС. Для измерения R_вн используется метод короткого замыкания или нагрузочного метода с последующим расчетом по изменению напряжения и тока.

Таким образом, внутренняя характеристика источника – его сопротивление – выступает ключевым фактором, отличающим ЭДС от фактического напряжения, и оказывает решающее влияние на работу и стабильность электрических цепей.

Как измерить ЭДС без искажения результата мультиметром

Измерение следует проводить на холостом ходу: если источник включен в цепь, то падение напряжения на внутренних сопротивлениях источника вызовет занижение показаний.

Перед измерением убедитесь в исправности и откалиброванности прибора. Используйте короткие и качественные соединительные провода для снижения паразитных сопротивлений и помех.

Измеряйте ЭДС при стабильных условиях окружающей среды, так как температурные изменения влияют на внутреннее сопротивление и точность показаний.

Если источник имеет высокое внутреннее сопротивление, рекомендуется использовать специализированные приборы с буферным усилителем для исключения влияния входного сопротивления мультиметра.

Влияние режима холостого хода на показания вольтметра

Режим холостого хода характеризуется отсутствием нагрузки на источник напряжения, при котором ток в цепи минимален или равен нулю. В этом состоянии показания вольтметра максимально близки к ЭДС источника, поскольку падение напряжения на внутренних сопротивлениях отсутствует или пренебрежимо мало.

Вольтметр при холостом ходе показывает напряжение, практически равное ЭДС, с отклонениями не более 1-2%, обусловленными внутренним сопротивлением и точностью прибора.
При наличии нагрузочного тока показания вольтметра снижаются из-за падения напряжения на внутреннем сопротивлении источника, что искажает реальную ЭДС.
Для точного измерения ЭДС рекомендуется проводить замеры именно в режиме холостого хода, исключая влияние внешних нагрузок.

Рекомендуемые меры для корректных показаний:

Отключить все нагрузки перед измерением напряжения на клеммах источника.
Использовать вольтметр с высоким входным сопротивлением, чтобы минимизировать ток через прибор и избежать дополнительных падений напряжения.
Проверить калибровку вольтметра для обеспечения точности измерений.

Игнорирование режима холостого хода приводит к занижению показаний и ошибкам при оценке ЭДС, что особенно критично при исследовании источников с высоким внутренним сопротивлением или при малых токах нагрузки.

Почему в цепях с нагрузкой напряжение меньше ЭДС

Электродвижущая сила (ЭДС) источника характеризует максимальное напряжение на его клеммах при отсутствии нагрузки. При подключении нагрузки в цепь начинает протекать ток, который вызывает падение напряжения внутри самого источника за счет внутреннего сопротивления. Это внутреннее сопротивление – результат конструкции источника и материала электродов.

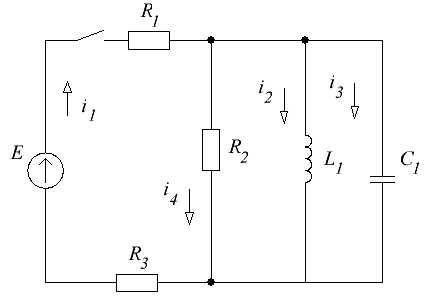

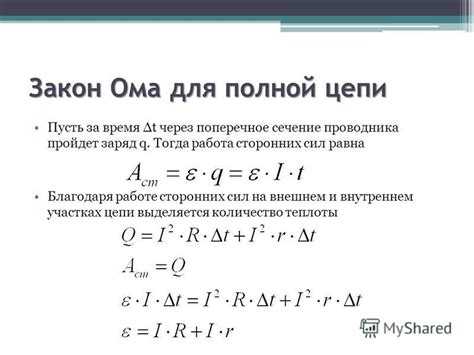

Напряжение на клеммах источника при нагрузке определяется формулой U = ЭДС — I·r, где I – ток нагрузки, r – внутреннее сопротивление. Чем выше ток, тем значительнее падение напряжения. Например, при токе 2 А и внутреннем сопротивлении 0,1 Ом падение составит 0,2 В, что снижает напряжение на выходе относительно ЭДС.

Рекомендации по минимизации разницы между ЭДС и напряжением нагрузки включают снижение внутреннего сопротивления источника – использование качественных материалов и оптимизация конструкции, а также уменьшение силы тока за счет выбора адекватной нагрузки. Для точных измерений рекомендуется использовать вольтметры с высоким входным сопротивлением, чтобы не влиять на ток и напряжение в цепи.

В цепях с большой нагрузкой снижение напряжения относительно ЭДС неизбежно, что важно учитывать при проектировании и эксплуатации электрических устройств для обеспечения стабильной работы и предотвращения перегрева источника.

Когда можно при расчетах приравнять ЭДС к напряжению без потери точности

ЭДС (электродвижущая сила) равна напряжению в электрической цепи при условии минимального внутреннего сопротивления источника и отсутствия значительных падений напряжения на элементах цепи. Конкретные ситуации, когда это допущение оправдано:

Внешняя нагрузка значительно превышает внутреннее сопротивление источника. Если отношение нагрузки к внутреннему сопротивлению источника превышает 10:1, падение напряжения на внутреннем сопротивлении становится пренебрежимо малым, и напряжение на зажимах источника практически совпадает с ЭДС.
Отсутствие дополнительных элементов с заметным сопротивлением. В цепях с прямым подключением без дополнительных резисторов, проводов с низким сопротивлением и минимальными контактными сопротивлениями напряжение на клеммах источника не отличается от ЭДС.
Работа на холостом ходу. При отсутствии нагрузки ток в цепи близок к нулю, падение напряжения на внутреннем сопротивлении отсутствует, поэтому напряжение на клеммах равно ЭДС.
Использование источников с очень малым внутренним сопротивлением. Современные стабилизированные источники питания, аккумуляторы с низким внутренним сопротивлением позволяют считать ЭДС равной напряжению с погрешностью менее 1%.

Вычислительно приравнивать ЭДС к напряжению можно, если:

Внутреннее сопротивление источника r не более 10% от сопротивления нагрузки R (r ≤ 0,1·R).
Ток нагрузки I умноженный на внутреннее сопротивление r даёт падение напряжения ΔU ≤ 0,05·E (где E – ЭДС).
Требования точности измерений допускают погрешность не более 5% от величины ЭДС.

Если эти критерии выполнены, расчет напряжения без учёта внутреннего сопротивления и падений напряжения в цепи будет корректным без существенной потери точности.

Вопрос-ответ:

Почему в некоторых случаях электродвижущая сила совпадает с напряжением в цепи?

Электродвижущая сила совпадает с напряжением в цепи, когда отсутствуют дополнительные потери энергии, например, в виде тепла внутри источника. Это происходит, если внутренняя сопротивляемость источника равна нулю или очень мала по сравнению с внешней нагрузкой. Тогда напряжение на зажимах источника совпадает с величиной ЭДС.

Как внутренняя сопротивляемость влияет на разницу между ЭДС и напряжением в цепи?

Внутреннее сопротивление источника вызывает падение напряжения внутри самого источника при прохождении тока. Вследствие этого напряжение на клеммах оказывается меньше, чем ЭДС. Чем больше ток или внутреннее сопротивление, тем сильнее будет эта разница.

Можно ли сказать, что напряжение всегда меньше или равно ЭДС в реальных цепях?

Да, в реальных электрических цепях напряжение на клеммах источника не превышает его ЭДС, поскольку часть энергии теряется на внутреннем сопротивлении и других элементах. При отсутствии тока напряжение и ЭДС равны, а при наличии тока напряжение обычно становится меньше.

В каких практических случаях полезно знать, что напряжение совпадает с ЭДС?

Знание этого совпадения важно при измерениях и расчетах в лабораторных условиях или в устройствах с очень низким внутренним сопротивлением, например, в идеализированных моделях или при исследовании характеристик источника без нагрузки. Это помогает правильно определить параметры цепи и понять распределение напряжений.

Как можно экспериментально проверить условие равенства ЭДС и напряжения в цепи?

Для проверки измеряют напряжение на клеммах источника при отключенной нагрузке (то есть без тока). В таком состоянии падение напряжения на внутреннем сопротивлении отсутствует, и измеренное значение напряжения совпадает с ЭДС. При подключении нагрузки напряжение уменьшается, что свидетельствует о наличии внутреннего сопротивления.
