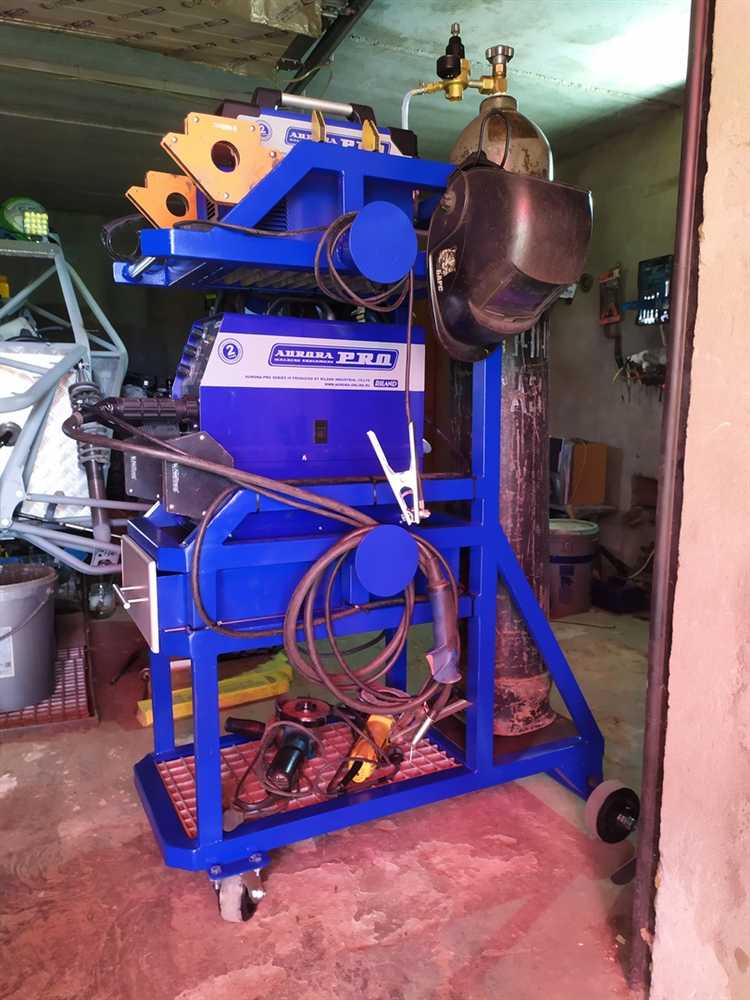

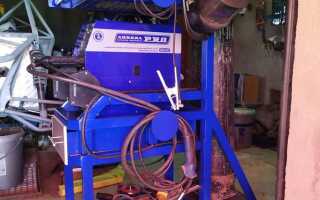

Для мобильного сварочного оборудования важно обеспечить надежное и удобное перемещение. Тележка для полуавтомата с газовым баллоном позволяет не только безопасно перевозить оборудование, но и облегчает работу на площадке, где требуется оперативная смена рабочего места.
При проектировании тележки учитывается вес баллона и сварочного аппарата – в среднем 30–50 кг. Каркас рекомендуется выполнять из профильной трубы 30×30 мм или 40×20 мм, чтобы сочетать прочность и небольшой вес конструкции. Размеры тележки должны позволять легко фиксировать баллон и аппарат, исключая их смещение во время транспортировки.
Колеса с диаметром от 150 мм обеспечат плавный ход по неровностям, а тормозной механизм – устойчивость при работе. Для крепления баллона используют стальные хомуты или цепи с надежной фиксацией. При выборе материалов важно уделить внимание коррозионной защите, особенно если оборудование используется на открытом воздухе.
Выбор материалов и инструментов для конструкции тележки
Для изготовления тележки под полуавтомат с баллоном необходимы прочные и устойчивые к нагрузкам материалы. Оптимальным выбором станет стальной профиль, обеспечивающий баланс между весом и жесткостью конструкции.
- Профильная труба: квадратное сечение 40×40 мм или 30×30 мм толщиной стенки 2–3 мм. Такой профиль обеспечивает необходимую жесткость и простоту сварки.
- Листовой металл: сталь толщиной 2–3 мм для изготовления основания и крепежных элементов. Толщина оптимальна для устойчивости и легкости.
- Колеса: полиуретановые или резиновые на металлической оси, диаметром 100–150 мм. Выбор зависит от поверхности эксплуатации – твердая или неровная.
- Крепеж: болты М8–М10 с гайками и шайбами из нержавейки или оцинкованной стали для коррозионной стойкости.
Для работы потребуются инструменты, обеспечивающие точность и безопасность сборки:
- Сварочный аппарат: инверторный аппарат с возможностью регулировки тока, для сварки профильной трубы и листового металла.
- Углошлифовальная машина (болгарка): с отрезным и шлифовальным диском для резки металла и зачистки сварных швов.
- Дрель с набором сверл по металлу: для подготовки отверстий под крепеж.
- Рулетка и угольник: для точной разметки и контроля геометрии конструкции.
- Тиски и струбцины: для надежной фиксации элементов при сварке и сборке.
- Защитное оборудование: маска сварщика с автоматическим светофильтром, перчатки и спецодежда.

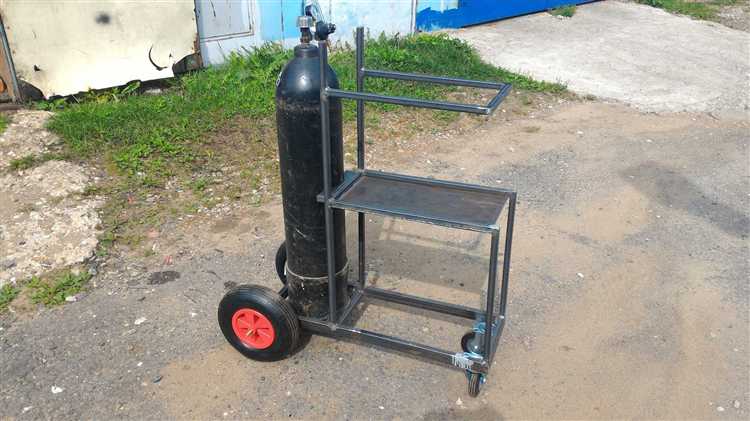

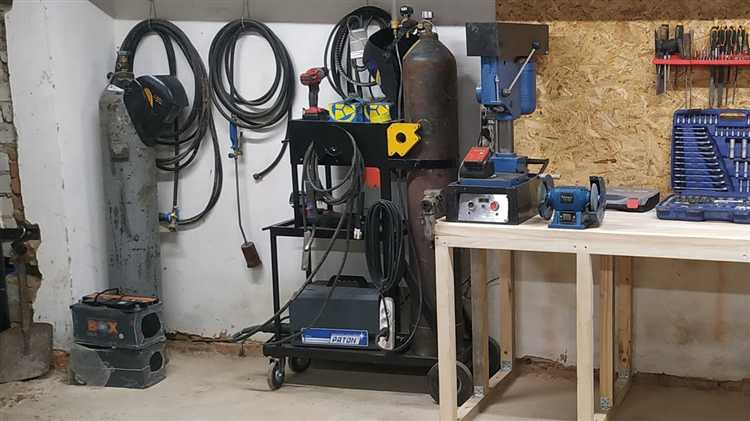

Расчет размеров и конструкции рамы под вес оборудования
При проектировании рамы тележки необходимо учитывать вес полуавтомата, баллона с газом и дополнительных аксессуаров. Средний вес стандартного сварочного полуавтомата колеблется от 15 до 25 кг, а баллон с углекислым газом – около 40 кг. Общая нагрузка составляет примерно 60–70 кг с учетом крепежа и кабелей.
Для обеспечения устойчивости и надежности рамы следует использовать профильную трубу с толщиной стенки не менее 2 мм. Оптимальный сечением для каркаса считается прямоугольный профиль 40×20 мм – он сочетает достаточную жесткость и небольшой вес. Длина рамы должна соответствовать габаритам баллона и полуавтомата с добавлением запаса минимум 10 см с каждой стороны для размещения крепежных элементов.
Высота рамы определяется удобством транспортировки и загрузки, обычно она составляет 50–60 см. Важно предусмотреть опорные точки с усилением, чтобы избежать деформации под нагрузкой. Усиление выполняется путем установки поперечных перемычек с шагом не более 30 см.
Для крепления баллона применяются стальные хомуты или сварные фиксирующие планки, которые должны быть рассчитаны на нагрузку не менее 100 кг с запасом. Стыки рамы рекомендуется сваривать встык с последующей шлифовкой для повышения прочности и предотвращения коррозии.
При выборе колес учитывайте максимальный вес тележки с оборудованием и запас прочности минимум 1,5 раза превышающий расчетную нагрузку. Оптимальны колеса диаметром 150 мм с подшипниками скольжения или роликовыми, что обеспечит маневренность и плавность хода на разных поверхностях.
Методы сварки и сборки металлических деталей тележки
Для прочной и долговечной конструкции тележки оптимально использовать сварку полуавтоматическим методом (MIG/MAG). Этот способ обеспечивает равномерный прогрев металла и качественное соединение без прожогов. Для сварки применяют проволоку диаметром 0,8–1,0 мм и углекислотный или аргонокислородный газовый состав, обеспечивающий защиту шва от окисления.
Перед сваркой необходимо тщательно зачистить кромки от ржавчины, окалины и краски, обработав поверхность металлической щеткой и шлифовальным диском. Угол подготовки кромок – 30–45°, что способствует глубине провара и надежности шва.
Сборка деталей начинается с точечной прихватки в ключевых точках, чтобы избежать деформаций и смещений при полном проваривании. Рекомендуется фиксировать детали струбцинами или прихватками через каждые 150–200 мм.
Для рамных элементов применяется последовательная сварка с чередованием швов, что минимизирует напряжения в металле. Толщина используемой стали обычно 2–4 мм, что позволяет работать при силе тока 80–120 А с обеспечением плавного сварочного шва без пор и трещин.
Сварочные швы после сборки проходят контроль на отсутствие внутренних дефектов визуальным осмотром и простукиванием молотком. Для улучшения внешнего вида и защиты от коррозии сварочные швы можно зашлифовать и покрыть антикоррозийной грунтовкой.

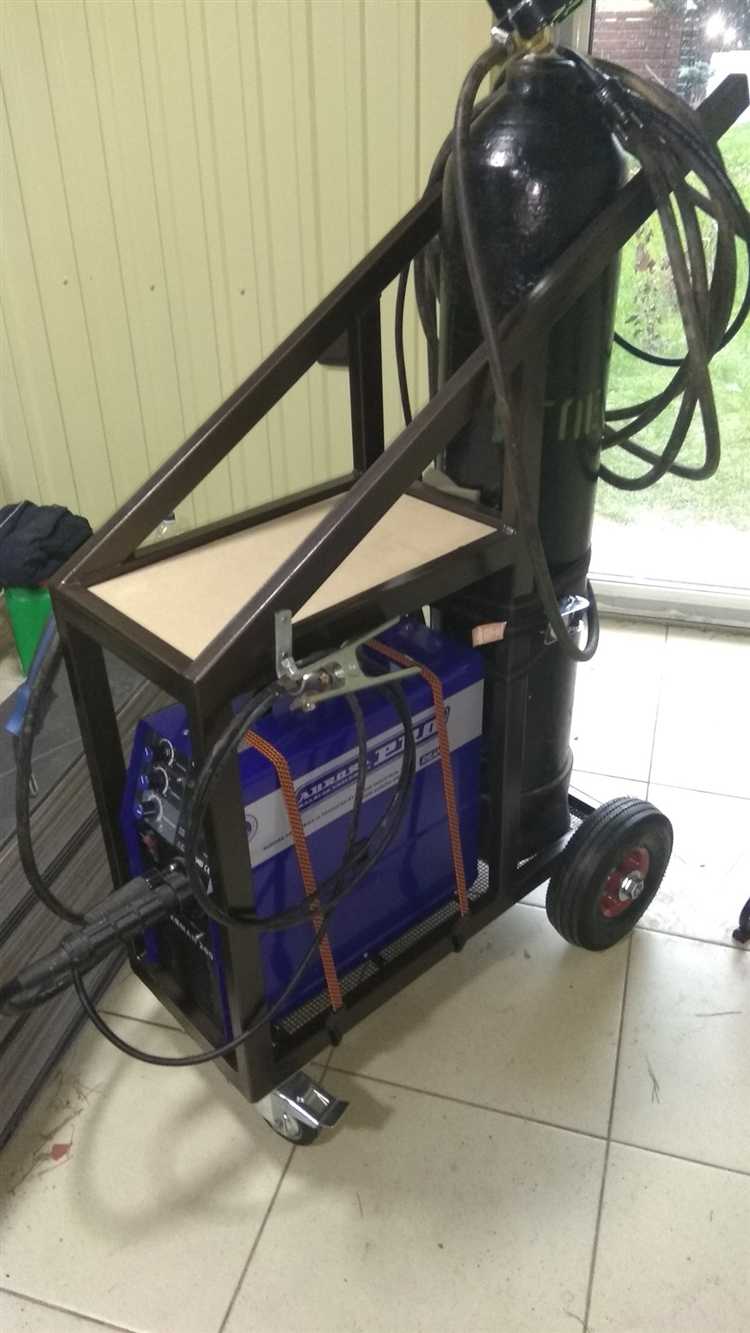

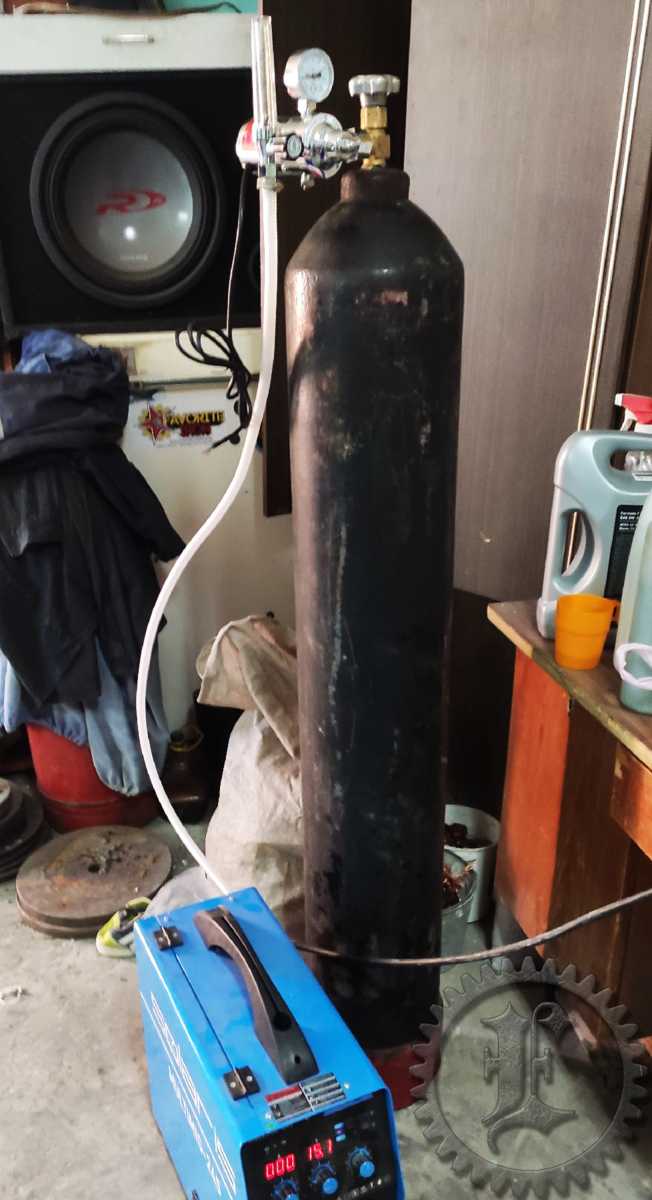

Монтаж креплений для баллона и полуавтомата на тележку

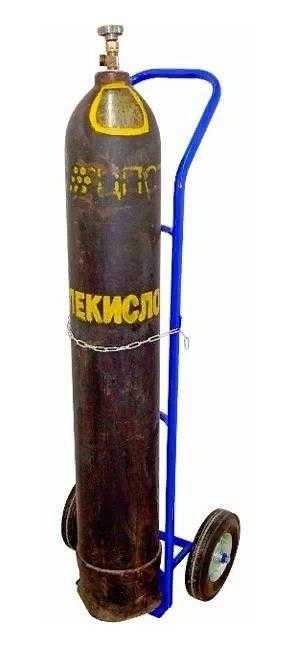

Для надежной фиксации баллона используйте стальной хомут диаметром, соответствующим габаритам баллона (обычно 200–220 мм). Крепление хомута выполняйте на раме тележки через две точки с помощью болтов М8 и гайками с пружинными шайбами для предотвращения самоотвинчивания. Расположите крепление так, чтобы баллон стоял вертикально и не имел люфта.
Полуавтомат фиксируется на отдельной площадке из листовой стали толщиной 3–4 мм, прикрепленной к боковой части рамы тележки. Размер площадки должен обеспечивать устойчивое положение аппарата без смещения при транспортировке. Используйте резиновые прокладки толщиной 5 мм под площадку для гашения вибраций.
Для крепления полуавтомата применяйте мебельные уголки 30×30 мм, закрепленные на площадке саморезами по металлу длиной 20 мм. Расстояние между уголками подбирайте по ширине аппарата с допуском 2–3 мм для плотного, но не тугого захвата. Дополнительно можно установить фиксирующий ремень с быстросъемной пряжкой.
При монтаже учитывайте удобство доступа к регуляторам и рукояткам управления полуавтомата, оставляя не менее 10 см свободного пространства вокруг панели. Провода и шланги надежно закрепляйте пластиковыми стяжками на раме, избегая натяжения и перегибов.

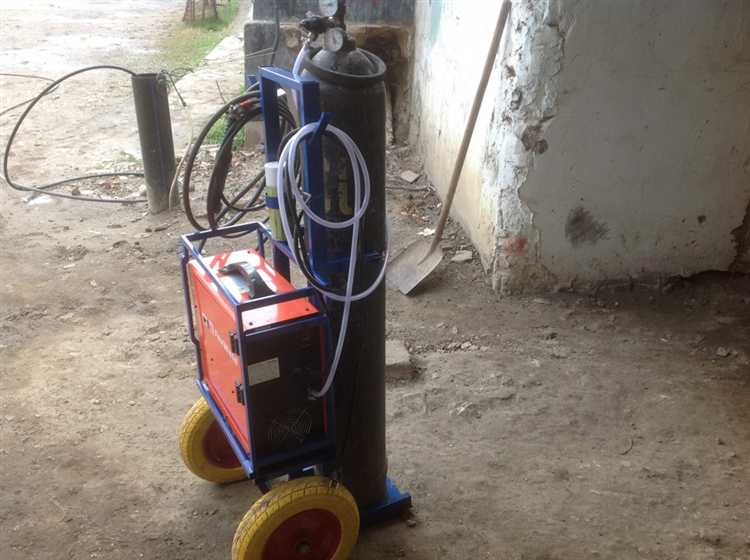

Выбор и установка колес для мобильности тележки

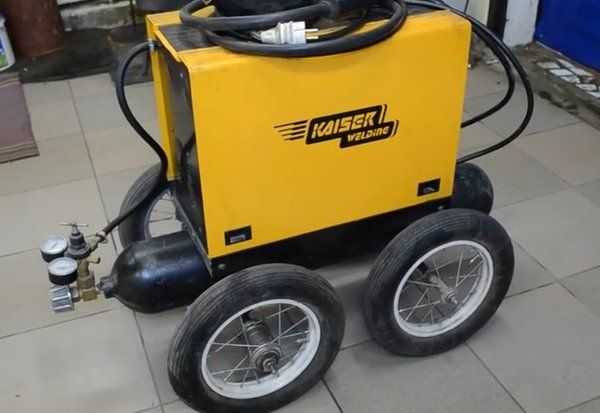

- Материал колес: полиуретановые или резиновые колеса лучше всего подходят для гладких и неровных поверхностей, они уменьшают вибрацию и шум при перемещении.
- Подшипники: роликовые или шариковые подшипники обеспечивают плавный ход и увеличивают срок службы колес.
- Нагрузка на колесо: каждый элемент должен выдерживать не менее 50 кг, чтобы суммарная грузоподъемность превышала общий вес тележки с оборудованием.
- Тип крепления: поворотные колеса с фиксатором на передней оси обеспечивают маневренность и фиксацию в нужном положении, а задние – стационарные для стабильности.
Установка колес осуществляется в следующем порядке:
- Подготовить крепежные отверстия на раме тележки, точно соответствующие размеру осей колес.
- Закрепить поворотные колеса с фиксаторами на передней части рамы с помощью болтов и гаек, применяя шайбы для равномерного распределения нагрузки.
- Закрепить задние стационарные колеса, контролируя их параллельность для прямолинейного движения.
- Проверить вращение и фиксацию колес, убедиться в отсутствии люфта и посторонних шумов.
Для улучшения устойчивости тележки рекомендуется использовать два колеса с тормозами и два без, что обеспечивает безопасную фиксацию при работе с полуавтоматом.
Создание рукоятки и элементов управления перемещением
Для обеспечения удобства и безопасности перемещения тележки рукоятка должна иметь прочную конструкцию и эргономичную форму. Оптимальный материал – профильная труба диаметром 25–30 мм из стали или алюминия, длиной 40–50 см. Концы трубы рекомендуется загнуть или закрыть пластиковыми заглушками для защиты рук.
Крепление рукоятки следует выполнять с помощью сварки или болтового соединения к основной раме тележки. При сварке важно обеспечить жесткость конструкции без перекосов, чтобы исключить люфт и повысить долговечность.
Для улучшения контроля движения добавляют антивибрационные накладки из резины или пенополиуретана толщиной 5–8 мм. Это снижает усталость оператора и предотвращает скольжение рук при влажных условиях.
В элементах управления перемещением полезно предусмотреть ограничители угла поворота колёс, чтобы избежать чрезмерной манёвренности и обеспечить стабильность при транспортировке баллона.
Если тележка оснащена тормозным механизмом, рукоятка должна включать фиксатор или рычаг управления тормозом. Для этого применяется простое механическое соединение через тягу, закреплённую на раме, с возможностью быстрого доступа и надёжного фикса.
Оптимальная высота установки рукоятки – 90–110 см от поверхности пола, что соответствует среднему росту пользователя и минимизирует нагрузку на спину при движении. При необходимости можно сделать рукоятку регулируемой по высоте с помощью фиксирующих болтов или зажимов.
Обработка и защита поверхности от коррозии и повреждений
Перед нанесением защитного покрытия поверхность тележки необходимо тщательно подготовить. Рекомендуется выполнить механическую очистку – удалить ржавчину и старую краску с помощью шлифовальной машины с металлической щеткой или абразивным кругом зернистостью 80–120. Для удаления мелких загрязнений и обезжиривания используйте ацетон или уайт-спирит.
После очистки обязательна обработка грунтовкой. Оптимально применять эпоксидные или цинконаполненные грунтовки, обеспечивающие повышенную адгезию и защиту металла от коррозии. Грунт наносится в 1–2 слоя с просушкой по инструкции производителя (обычно 20–40 минут при комнатной температуре).
Для финишного покрытия выбирайте износостойкую краску с антикоррозионными свойствами, например, полиуретановую или порошковую. Толщина слоя краски должна быть не менее 60 мкм, чтобы обеспечить долговечность и защиту от механических повреждений. Наносить краску лучше в два слоя с промежуточной сушкой 1–2 часа.
Дополнительно для защиты сварных швов и труднодоступных мест рекомендуется использовать антикоррозионные мастики или восковые составы, которые заполняют микротрещины и предотвращают проникновение влаги.
Для улучшения стойкости поверхности к царапинам и ударам допускается нанесение прозрачного полиуретанового лака. Такой слой увеличит срок эксплуатации тележки в условиях интенсивного использования и агрессивной среды.
Проверка устойчивости и безопасности готовой тележки
Для оценки безопасности важно проверить фиксацию баллона. Используйте стяжные ремни с усилием не менее 150 кг, обеспечивающие плотное удержание без люфтов. Баллон не должен смещаться при попытке сдвинуть его вручную с усилием до 20 кг в любом направлении.
Колеса обязаны выдерживать нагрузку не менее 70 кг каждое, учитывая вес баллона и полуавтомата. Рекомендуется провести динамическое испытание – катить тележку с полной нагрузкой по поверхности с уклоном 5° на расстояние 10 м, контролируя отсутствие биений и перекосов.
Тормозной механизм, если предусмотрен, должен эффективно фиксировать тележку на месте с усилием не менее 50 Н. Проверьте стопор, активируя его при нагрузке и при попытке сдвинуть тележку силой 30 кг. При несрабатывании механизма требуется перенастройка или замена деталей.
Все сварные соединения и крепежные элементы осмотрите на предмет трещин и люфтов. Рекомендуется проводить визуальный осмотр с увеличительным стеклом и проверку на вибрацию при прокатке тележки по неровностям.
Вопрос-ответ:
Какие материалы лучше всего использовать для рамы тележки?
Для рамы оптимально подойдут стальные профильные трубы сечением 25×25 мм или 30×30 мм. Они обладают достаточной прочностью при относительно небольшой массе. Если тележка будет использоваться часто и в условиях мастерской, желательно выбрать трубу потолще. Можно также использовать уголок, но он менее удобен при сварке и может требовать дополнительных усилений.
Нужно ли устанавливать тормоза на колёса тележки?
Если тележка будет использоваться на ровной поверхности и без наклонов, тормоза необязательны. Но если предполагается работа в гараже с уклоном или перемещение по двору, желательно установить хотя бы одно колесо с тормозом. Это обеспечит устойчивость при использовании полуавтомата и защитит от произвольного движения.
Какой вес должна выдерживать самодельная тележка?
Минимальная расчётная нагрузка — около 50–70 кг. Это учитывает массу сварочного полуавтомата (20–25 кг), баллона с газом (около 30 кг) и дополнительных аксессуаров, вроде катушки с проволокой и защитных средств. Лучше заложить запас прочности и ориентироваться на 100 кг. Так конструкция прослужит дольше и не деформируется со временем.
Можно ли использовать готовые мебельные колёса для тележки?
Мебельные колёса, как правило, не рассчитаны на такие нагрузки и условия эксплуатации. Они быстро изнашиваются, особенно на неровных поверхностях. Лучше использовать промышленные колёса с металлическими креплениями и подшипниками. Диаметр — не менее 100 мм. Два поворотных и два фиксированных колеса обеспечат хорошую маневренность и устойчивость.
Где лучше разместить держатель для проволоки и полку для маски?
Катушку с проволокой удобнее всего закрепить сбоку на уровне корпуса полуавтомата — так проволока будет подаваться без лишних перегибов. Полку для маски и перчаток можно сделать в верхней части тележки, ближе к ручке. Это обеспечит быстрый доступ к защите и не будет мешать основному оборудованию.
