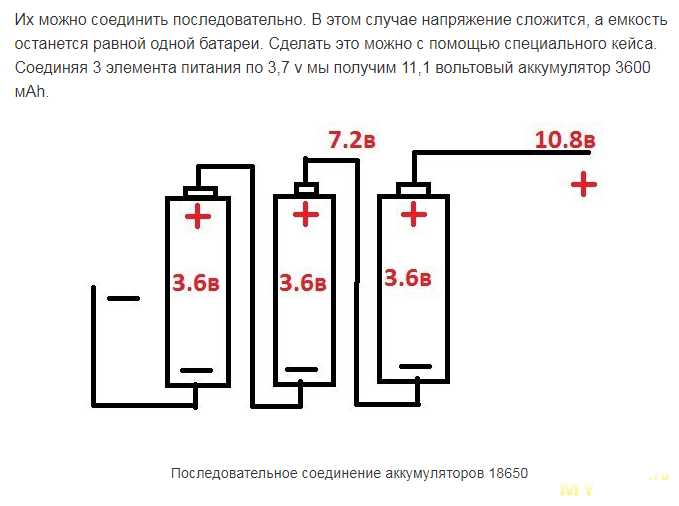

Чтобы собрать аккумуляторную батарею на 36 В из элементов формата 18650, необходимо учитывать номинальное напряжение одного элемента. Литий-ионные аккумуляторы 18650 имеют среднее напряжение 3,6–3,7 В. Для получения 36 В требуется последовательное соединение нескольких ячеек, так как напряжения в таком соединении суммируются.
Разделив 36 В на 3,6 В, получаем 10 ячеек, соединённых последовательно. Такая конфигурация обозначается как 10S. Она даёт общее напряжение 36 В при полном заряде – до 42 В (4,2 В × 10) и минимально допустимом разряде – около 30 В (3,0 В × 10).
Помимо напряжения, важен и параметр ёмкости, от которого зависит время работы батареи. Ёмкость увеличивается за счёт параллельного соединения групп 10S. Например, конфигурация 10S3P означает 3 параллельных цепи по 10 элементов в каждой – всего 30 элементов. Если каждый элемент имеет ёмкость 3000 мА·ч, то итоговая ёмкость будет 9 А·ч.
Минимально необходимое количество элементов 18650 для получения 36 В – 10 штук. Для практического использования, особенно в электровелосипедах или портативных инструментах, применяются сборки 10S2P, 10S3P или выше, в зависимости от желаемой ёмкости и тока нагрузки.
Какое напряжение выдает один аккумулятор 18650

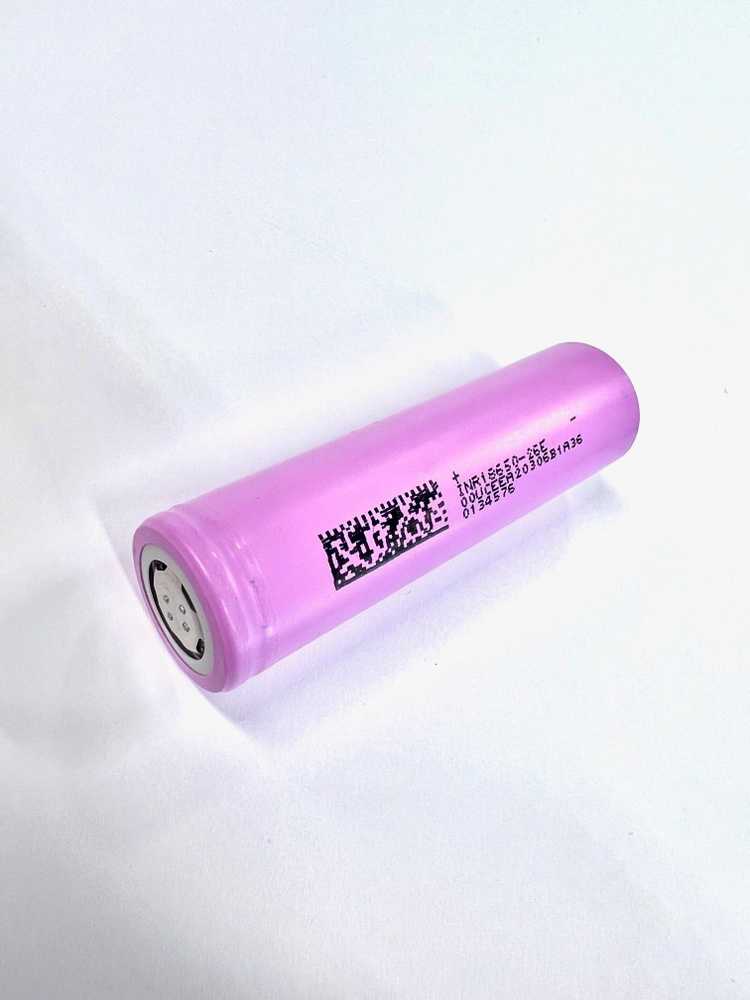

Литий-ионный аккумулятор формата 18650 в полностью заряженном состоянии выдает 4,2 В. Это максимальное напряжение, при достижении которого зарядное устройство должно прекратить подачу тока.
Номинальное рабочее напряжение одного элемента составляет 3,7 В. Именно этот показатель используется при расчете батарейных сборок и подборе элементов питания.
Минимально допустимое напряжение разряда – 2,5–3,0 В в зависимости от конкретной модели. Разряд ниже этого уровня ускоряет деградацию ячеек и может привести к их полному выходу из строя.
При проектировании аккумуляторных блоков следует учитывать рабочий диапазон напряжения от 3,0 до 4,2 В. Это важно для выбора контроллера заряда и защиты от переразряда.
Сколько последовательно соединённых элементов требуется для 36 вольт
Литий-ионный аккумулятор формата 18650 имеет номинальное напряжение 3,6–3,7 В. Для получения напряжения 36 В необходимо соединить несколько таких элементов последовательно, чтобы суммарное напряжение соответствовало требуемому уровню.
- При использовании элементов с номинальным напряжением 3,6 В потребуется 10 штук: 3,6 × 10 = 36 В.
- Если берутся элементы по 3,7 В, 10 штук дадут 37 В. Это допустимо для систем, рассчитанных на 36 В, так как фактическое напряжение таких батарей колеблется в пределах от 30 до 42 В в зависимости от заряда.
Важно учитывать максимальное напряжение полностью заряженного элемента – 4,2 В. При последовательном соединении 10 таких элементов общее напряжение достигнет 42 В, что является стандартом для 36-вольтовых литиевых аккумуляторов.
- 10 последовательно соединённых элементов формируют один аккумуляторный модуль 10S.
- 10S – это базовая конфигурация для большинства 36-вольтовых батарей в электровелосипедах, самокатах и другом оборудовании.
Недопустимо использовать меньше 10 элементов: напряжение будет ниже нормы, и оборудование может не работать. Превышение количества также нарушит совместимость с 36-вольтовыми системами и может привести к повреждению электроники.
Как выбрать подходящую конфигурацию ячеек по количеству и емкости
Для получения 36 В из аккумуляторов 18650 необходимо собрать батарею из последовательно соединённых ячеек. Каждая ячейка 18650 имеет номинальное напряжение 3,6–3,7 В. Чтобы достичь 36 В, нужно соединить минимум 10 ячеек последовательно (10S):
- 10 × 3,6 В = 36 В – номинальное напряжение
- 10 × 4,2 В = 42 В – максимальное напряжение полностью заряженной батареи
Для определения общей ёмкости батареи важно учитывать количество параллельных соединений (P). Каждая ячейка имеет типичную ёмкость от 2000 до 3500 мА·ч. При параллельном соединении ёмкость суммируется:
- 1P – ёмкость одной ячейки (например, 3,2 А·ч)
- 3P – 3 × 3,2 А·ч = 9,6 А·ч
- 5P – 5 × 3,2 А·ч = 16 А·ч
Как собрать батарею из 18650 с номиналом 36 вольт своими руками
Для сборки батареи 36 В из аккумуляторов 18650 необходимо правильно соединить элементы по напряжению и емкости. Один литий-ионный элемент 18650 имеет номинальное напряжение 3,6–3,7 В. Чтобы получить 36 В, нужно соединить последовательно 10 таких элементов (10S – 10 элементов в серии). Это даст номинальное напряжение около 36–37 В и максимальное при полной зарядке до 42 В.
Для увеличения емкости и тока разряда элементы параллельно объединяют в группы. Например, если использовать по 3 аккумулятора параллельно (3P), итоговая емкость увеличится втрое, а ток разряда будет равен сумме токов каждого элемента.
Итого, батарея 36 В с емкостью, соответствующей 3 аккумуляторам 18650, будет собрана по схеме 10S3P – всего 30 элементов. Если нужна большая емкость, увеличивайте количество параллельных элементов, умножая число аккумуляторов в группе.
При сборке важно использовать одинаковые аккумуляторы по емкости и состоянию, избегать смешивания новых и старых элементов. Для контроля напряжения и балансировки необходимо подключить балансировочную плату BMS, соответствующую конфигурации 10S и максимальному току.
Соединение выполняется медными никелевыми лентами методом точечной сварки для надежного контакта и минимизации нагрева. При пайке следует избегать перегрева элементов, чтобы сохранить их характеристики и безопасность.
После сборки и подключения BMS батарею следует проверить на равномерность зарядки и отсутствие коротких замыканий. Это позволит избежать быстрого выхода из строя и повысить безопасность эксплуатации.
Какие параметры BMS необходимы для сборки 36-вольтовой батареи
Для сборки 36-вольтовой батареи из аккумуляторов 18650 оптимально использовать BMS с номинальным напряжением 36 В или 10S (10 последовательно соединённых элементов). Ключевые параметры BMS включают рабочий ток, напряжение отсечки, балансировку и защиту.
Рабочий ток BMS должен соответствовать максимальному разрядному току всей сборки. Например, если аккумулятор рассчитан на непрерывный ток 20 А, то BMS необходимо выбирать с номиналом не ниже 20 А, предпочтительно с запасом в 25–30 % для повышения надежности.
Защита по напряжению – важнейшая характеристика. BMS должна отключать заряд при достижении 4,2 В на ячейку и отключать разряд при снижении напряжения до 2,5–3,0 В на ячейку, чтобы избежать перезаряда и глубокого разряда. Диапазон защиты должен строго соответствовать спецификациям используемых 18650 аккумуляторов.
Балансировка ячеек обязательна для равномерного заряда и увеличения срока службы батареи. Рекомендуется выбирать BMS с активной балансировкой или эффективной пассивной балансировкой током не менее 50 мА на ячейку.
Дополнительные функции, такие как защита от короткого замыкания, перегрузки по току и перегрева, должны присутствовать для комплексной безопасности работы батареи.
Сколько аккумуляторов 18650 нужно для разных уровней ёмкости (36В, 5Ач, 10Ач, 15Ач)
Для сборки батареи на 36 В из элементов 18650 необходимо соединить 10 аккумуляторов последовательно, так как номинальное напряжение одного элемента около 3,6 В (3,6 В × 10 = 36 В).
Чтобы увеличить ёмкость батареи, аккумуляторы добавляют параллельно. Ёмкость одного типичного элемента 18650 составляет примерно 2,5–3,0 Ач. Для расчёта количества параллельных цепей используется требуемая общая ёмкость.
5 Ач: При среднестатистической ёмкости 2,5 Ач на элемент достаточно двух аккумуляторов параллельно (2,5 Ач × 2 = 5 Ач). Значит, батарея состоит из 10 последовательно соединённых групп по 2 элемента в каждой. Итого 20 элементов.
10 Ач: Чтобы получить 10 Ач, требуется четыре параллельных аккумулятора в каждой из 10 последовательных групп (2,5 Ач × 4 = 10 Ач). Общее число элементов – 40.
15 Ач: Для 15 Ач понадобится шесть аккумуляторов параллельно в каждой последовательной группе (2,5 Ач × 6 = 15 Ач). Общее количество элементов 60.
Рассчитывая ёмкость с использованием элементов с большей или меньшей номинальной ёмкостью, следует пропорционально менять число параллелей. Например, если использовать элементы на 3 Ач, для 5 Ач потребуется 2 аккумулятора параллельно, для 10 Ач – 4, для 15 Ач – 5.
Вопрос-ответ:
Сколько элементов 18650 нужно соединить для получения 36 В?
Чтобы получить напряжение около 36 В, требуется последовательно соединить примерно 10 аккумуляторов 18650, так как каждый элемент имеет номинальное напряжение около 3,6–3,7 В. Таким образом, 10 последовательно соединённых элементов обеспечат нужное напряжение.
Как правильно рассчитать количество аккумуляторов 18650 для сборки батареи на 36 В с учётом ёмкости?
Для расчёта количества элементов в батарее на 36 В нужно сначала определиться с напряжением и желаемой ёмкостью. Для напряжения около 36 В соединяют 10 элементов последовательно (по 3,6 В каждый). Если нужна большая ёмкость, элементы соединяют параллельно в несколько групп по 10 последовательно соединённых штук. Например, если одна группа 10 элементов даёт 2,5 А·ч, то параллельно соединённые 3 такие группы дадут 7,5 А·ч.
Почему именно 10 аккумуляторов 18650 используются для получения 36 В?
Каждый элемент 18650 обычно имеет номинальное напряжение около 3,6–3,7 В. Умножив это напряжение на количество последовательно соединённых элементов, получим общее напряжение батареи. Для приближённого значения 36 В требуется около 10 таких элементов, так как 3,6 В × 10 = 36 В.
Можно ли использовать меньшее количество 18650 для сборки батареи на 36 В?
Для достижения номинального напряжения около 36 В невозможно использовать меньше 10 последовательно соединённых элементов, поскольку это напрямую зависит от напряжения одного аккумулятора. Меньшее количество даст меньшее напряжение, что не соответствует требуемому уровню для 36 В.
Как влияет последовательное и параллельное соединение аккумуляторов 18650 на итоговое напряжение и ёмкость батареи?
При последовательном соединении аккумуляторов суммируется напряжение, а ёмкость остаётся равной ёмкости одного элемента. При параллельном соединении напряжение остаётся на уровне одного элемента, а ёмкость суммируется. Для сборки батареи на 36 В необходимо соединить 10 элементов последовательно, а для увеличения ёмкости — добавлять параллельные группы таких последовательно соединённых элементов.
Сколько элементов типа 18650 нужно соединить, чтобы получить 36 вольт?
Чтобы получить напряжение около 36 вольт, необходимо соединить последовательно 10 элементов 18650. Каждый из таких аккумуляторов обычно имеет номинальное напряжение около 3,6–3,7 вольт, а при последовательном соединении напряжения суммируются. Таким образом, 10 штук по 3,6 В дадут примерно 36 В.
