Как сделать ткацкий станок своими руками в домашних условиях

Ткацкий станок – не музейный экспонат, а функциональный инструмент, доступный для сборки в домашних условиях. Он позволяет изготавливать полотна шириной до 60 см, используя пряжу различной толщины: от хлопка до шерсти. Основные материалы – фанера толщиной 12 мм, деревянные бруски 30×30 мм и металлические штифты или гвозди диаметром 2–3 мм.

Для создания настольного станка потребуется минимум электроинструмента: дрель, лобзик и наждачная бумага. Ключевым элементом конструкции является рамка с зубьями для натяжения основы. Шаг зубьев – 5 мм, что обеспечивает до 12 нитей на 10 см. Механизм подъема нитей реализуется с помощью подвижной гребёнки или педального привода в более продвинутых версиях.

При расчёте размеров учитываются длина полотна и плотность переплетения. Для начинающих оптимальна рабочая зона 40×50 см. Расположение нитей основы должно быть строго параллельным, чтобы избежать перекосов. Натяжение регулируется боковыми шпильками или клиновыми фиксаторами. Основа натягивается вручную, с равномерным усилием, используя направляющие.

Простая конструкция станка не требует дорогих комплектующих. Фанеру можно заменить досками от мебельных щитов, а металлические детали – крепежом из строительного магазина. Даже без сложных навыков деревообработки можно собрать рабочий станок за 2–3 дня. Главное – точные замеры, аккуратная сборка и соблюдение натяжения нитей.

Выбор типа ткацкого станка: рамочный, настольный или напольный

Рамочный ткацкий станок – самый простой по конструкции. Он состоит из деревянной рамы, на которую натягиваются нити основы. Подходит для изготовления полотен шириной до 50 см. Преимущество – компактность: его можно повесить на стену или хранить в шкафу. Однако работа на нём требует ручного перебора нитей при каждом проходе утка, что снижает скорость и ограничивает сложность узоров.

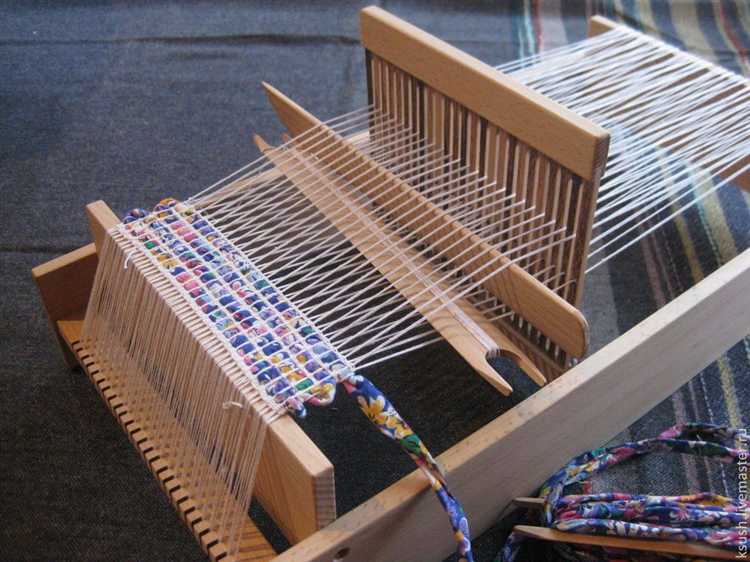

Настольный станок имеет более сложную механику, часто включает рычаги для подъёма нитей основы. Ширина ткани – до 60–80 см. Конструкция устанавливается на стол, не требует закрепления к полу. Он позволяет создавать более плотные и ровные полотна. Для работы необходимо устойчивое основание, так как вибрации могут мешать натяжению нитей.

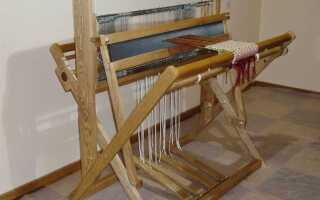

Напольный станок – полноразмерное устройство, обеспечивающее максимальную функциональность. Оснащён педалями (лямками), ремизками, отбивной рамой. Позволяет ткать изделия шириной более 100 см, включая ковры и покрывала. Требует отдельного помещения или хотя бы 1,5–2 м свободного пространства. Собрать его сложнее, потребуется чертёж и качественные материалы – массив дерева, металлические соединения, крепления для устойчивости конструкции.

Для начинающего подойдёт рамочный или настольный вариант. Если планируется регулярная работа с объёмными изделиями, предпочтительнее напольный станок с возможностью модернизации.

Материалы и инструменты для сборки домашнего ткацкого станка

Для сборки простого настольного ткацкого станка потребуются недорогие и доступные материалы. Основу рамы целесообразно изготавливать из древесины твёрдых пород: подойдёт бук, ясень или клён. Оптимальное сечение заготовок – 40×20 мм. Длина сторон рамы – от 500 до 700 мм, в зависимости от желаемой ширины изделия.

Важной деталью являются гребёнки (или ремизки). Для их изготовления удобно использовать деревянные рейки с пропилами или пластиковые гребёнки от старых расчёсок. Расстояние между прорезями – 3–5 мм, в зависимости от толщины пряжи. Также потребуется гладкий стержень диаметром 6–8 мм – металлический или деревянный – для натяжения основы.

Вал для намотки готового полотна можно сделать из круглой палки длиной около 50 см. Для фиксации пряжи на валу – пара мебельных уголков и винты с барашками. В качестве фиксаторов подойдут металлические шпильки и гайки М6.

Список рекомендуемых инструментов:

Для сборки желательно использовать шурупы длиной 30–50 мм. Клей ПВА можно применить для усиления соединений. Все деревянные элементы следует предварительно отшлифовать, чтобы избежать зацепов пряжи при работе.

Чертёж и сборка деревянной рамы станка шаг за шагом

Материалы: сухие деревянные бруски сечением 40×40 мм – 2 штуки длиной 800 мм (боковины), 2 штуки длиной 600 мм (верхняя и нижняя перемычки), фанера толщиной 10 мм для боковых усилений, саморезы 4×60 мм, столярный клей, угольник, шуруповёрт, струбцины, дрель.

Шаг 1: На ровной поверхности разметьте боковины. Отступите по 50 мм с каждого края и просверлите направляющие отверстия под саморезы. Это предотвратит растрескивание древесины при сборке.

Шаг 2: Соедините нижнюю перемычку с боковинами, формируя П-образную конструкцию. Нанесите клей на стыки, зафиксируйте элементы струбцинами, затем закрепите саморезами. Убедитесь, что угол между деталями составляет 90 градусов.

Шаг 3: Установите верхнюю перемычку аналогично. Перед фиксацией проверьте диагонали рамы – они должны быть равны. Это обеспечит правильную геометрию станка.

Шаг 4: Из фанеры вырежьте треугольные усиления с катетами по 100 мм. Прикрутите их к внутренним углам рамы, усиливая жёсткость конструкции. Используйте по два самореза на сторону и предварительно нанесите клей.

Шаг 5: После сборки оставьте раму под струбцинами минимум на 2 часа для высыхания клея. По завершении снимите заусенцы наждачной бумагой и проверьте прочность всех соединений.

Совет: для облегчения натяжения основы предусмотрите отверстия под штифты или оси в верхней и нижней перемычках. Диаметр – 8–10 мм, отступ от края – не менее 20 мм.

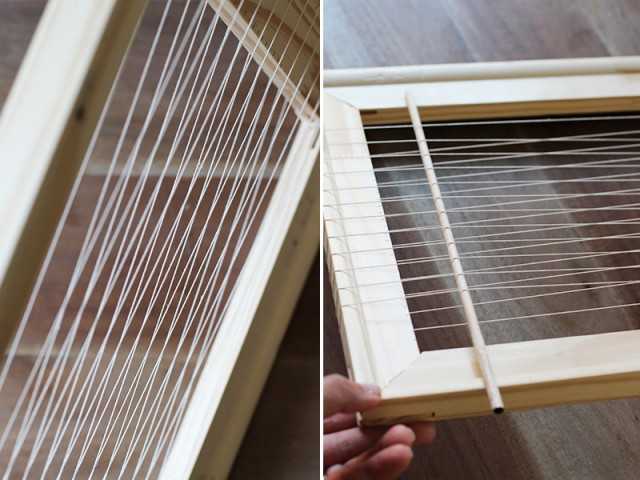

Изготовление натяжной системы и крепление основы

Для равномерного натяжения нитей основы необходимо установить натяжную систему. Оптимальный вариант – вращающаяся деревянная рейка с зубцами или прорезями, закреплённая на нижней планке рамы. Диаметр рейки – 25–30 мм, длина – на 5 см меньше ширины станка. Прорези выполняются с шагом 1 см по всей длине. Вращение обеспечивается при помощи боковых штифтов, проходящих через боковины рамы. Для фиксации используется клиновый зажим или храповый механизм из фанеры толщиной 6 мм.

На противоположной стороне рамы устанавливается прижимная планка. Её изготавливают из рейки сечением 20×40 мм. Крепление осуществляется винтами с барашковыми гайками для быстрой регулировки натяжения. Между планкой и основой прокладывается полоска резины или кожи для предотвращения скольжения.

Нити основы фиксируются на рейке при помощи завязывания петлей или с использованием деревянных клиньев. Для этого каждая нить продевается в прорезь и закрепляется с обратной стороны рейки. Важно обеспечить одинаковую длину всех нитей. После крепления необходимо равномерно натянуть основу, проворачивая рейку, и зафиксировать её в нужном положении.

Проверка натяжения выполняется вручную – нити должны пружинить при нажатии, но не провисать. При необходимости регулировка производится за счёт дополнительного проворота рейки или сдвига прижимной планки. Недопустимо использовать резиновые тяги – они вызывают неравномерное натяжение и деформацию полотна.

Создание челнока и гребёнки из подручных материалов

Для изготовления челнока подойдёт плотная древесина (бук, клён, дуб). Минимальная длина – 20 см, ширина – 3–4 см, толщина – 1–1,5 см. Челнок должен быть вытянутым, с зауженными концами. В центре делается продольная выемка глубиной 0,5 см для размещения пряжи.

• Отпилить заготовку по нужным размерам.
• Скруглить углы наждачной бумагой, особенно концы – они должны быть обтекаемыми, чтобы легко проходить между нитями.
• Выфрезеровать или аккуратно вырезать углубление в центре. При отсутствии фрезера можно использовать стамеску и надфиль.
• Обработать всю поверхность мелкозернистой шкуркой до гладкости. При желании покрыть натуральным маслом или воском.

Гребёнка для ткацкого станка может быть изготовлена из деревянной планки и зубьев от пластиковых вилок или заточенных деревянных шпажек.

1. Взять деревянную рейку длиной 15–20 см, шириной 4–5 см, толщиной около 1 см.
2. Просверлить в верхней части рейки отверстия с шагом 3–5 мм. Диаметр отверстий должен соответствовать диаметру зубьев.
3. Подготовить зубья: срезать ручки у одноразовых пластиковых вилок или обточить шпажки до одинаковой длины (около 4–5 см).
4. Вставить зубья в отверстия, зафиксировать клеем (ПВА или эпоксидным). Убедиться в вертикальном положении каждого зуба до высыхания.
5. После полного высыхания – проверить ровность и прочность посадки. При необходимости – выровнять наждачной бумагой нижний край гребёнки.

Такие инструменты работают надёжно при аккуратной сборке и подходят для ткачества на самодельном станке.

Проверка работы станка и устранение распространённых проблем

Перед запуском пряжу необходимо равномерно натянуть. Натяжение проверяется вручную: при лёгком нажатии нити должны пружинить, но не провисать. Перетянутые нити вызывают обрыв, слабое натяжение – смещение узора и пропуски.

При движении челнока следите, чтобы он не застревал между нитями основы. Застревание указывает на несоосность направляющих или неправильную установку зева. Проверка: вручную двигайте челнок на всей длине хода, устраняя заусенцы и перекосы.

Если зев не формируется должным образом, проверьте работу подвижных частей, особенно натяжных планок и системы подъёма нитей. Нити должны чётко разделяться. Нечёткий зев – результат слабой фиксации планок или перекрученных нитей.

При проверке натяжного механизма обратите внимание на равномерность давления. Винтовые натяжители должны работать плавно. Если один край полотна получается плотнее, скорректируйте натяжение отдельных нитей вручную.

Шум при работе чаще всего связан с люфтом в соединениях. Проверьте все болты и оси. Даже незначительное расшатывание быстро приводит к поломке подвижных узлов. Затяните крепления, при необходимости установите шайбы.

Если ткань смещается в сторону, проверьте симметрию установки направляющих. Изменение угла на 2–3 градуса уже создаёт перекос. Выровняйте опоры, ориентируясь по контрольной нити, натянутой вдоль всей основы.

Неровный рисунок указывает на несоответствие длины утка. Это может быть результатом неправильного положения челнока или несоразмерного натяжения основы. Измените технику прокладывания утка: избегайте резких рывков, фиксируйте нить равномерно по краям.
