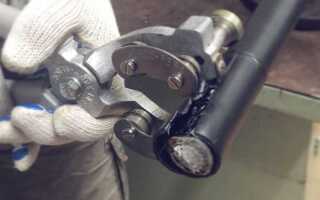

Как сделать кабелерез своими руками

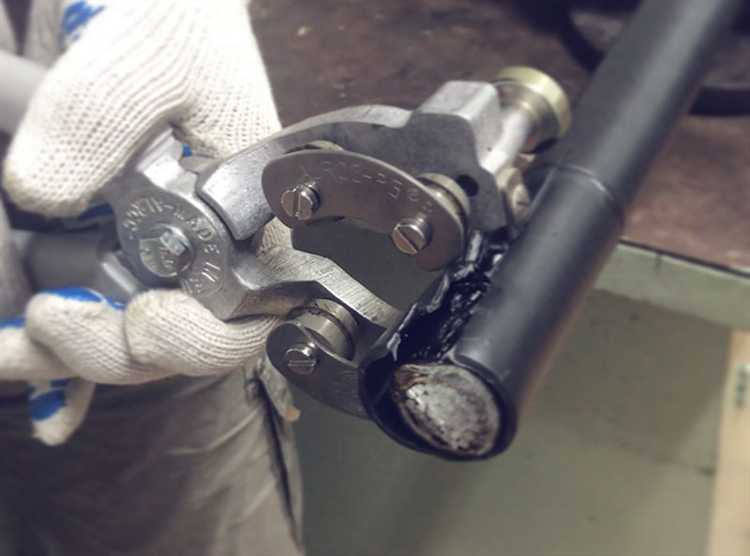

Кабелерез – специализированный инструмент, предназначенный для точного и безопасного перекусывания электрических кабелей различного сечения. Заводские модели стоят недешево, особенно если рассчитаны на работу с бронепроводами, коаксиальными линиями или кабелями с двойной изоляцией. Самодельный кабелерез, при правильном подходе, может не уступать по функциональности фабричным аналогам.

Основу конструкции целесообразно собрать из стальных пластин толщиной не менее 5 мм. Марка стали – У8 или 65Г, закалка обязательна: лезвия должны выдерживать нагрузку без деформации. Оптимальная длина режущих кромок – 40–60 мм, угол заточки – 30–35°, что обеспечивает эффективный рез без излишнего усилия. Для ручек подойдут трубки из дюралюминия или армированный пластик – легкие, но прочные материалы с хорошей эргономикой.

Режущий механизм рекомендуется выполнять по принципу гильотинных ножниц: одна подвижная часть движется вдоль направляющих, прижимая кабель к неподвижному лезвию. Привод – ручной рычаг длиной 250–300 мм, закреплённый через осевой болт М10 с шайбами. Усиленный рычаг увеличивает крутящий момент, снижая требуемое усилие. Для возврата ножа в исходное положение устанавливается пружина средней жесткости – например, из дверного доводчика.

После сборки инструмент необходимо протестировать на различных типах кабелей: многожильных, бронированных, с ПВХ и резиновой оболочкой. Если рез производится с заусенцами или сминается изоляция – следует уточнить угол заточки или усилить конструкцию рычага. Самодельный кабелерез, собранный с учетом этих рекомендаций, способен заменить промышленный инструмент в бытовых и полупрофессиональных условиях.

Выбор подходящего типа кабелереза для конкретных задач

При изготовлении кабелереза своими руками необходимо учитывать тип и сечение кабеля, материал жил и оболочки, а также условия работы инструмента. Для медных одножильных кабелей сечением до 16 мм² подойдёт рычажный кабелерез с изогнутыми лезвиями из инструментальной стали У8 или Х12МФ. При работе с многожильными проводами с алюминиевыми жилами эффективнее использовать инструмент с параллельными режущими кромками, обеспечивающими равномерное давление по всей длине реза.

Для силовых кабелей с армированием необходим кабелерез с усиленным приводом – например, винтовой или гидравлический механизм. В самодельных условиях проще реализовать винтовую подачу с помощью червячной передачи и направляющих для лезвия, что позволяет справляться с оболочкой из стали или свинца.

Если предстоит частая резка кабелей большого диаметра (от 50 мм и выше), следует сконструировать инструмент с увеличенным передаточным числом и усиленной рамой. Здесь критична жёсткость конструкции – люфт в шарнирах снижает точность и увеличивает износ. Режущие элементы должны иметь закалку не менее 55 HRC для устойчивости к деформации.

Для мобильного использования, например, в полевых условиях, целесообразно выбирать компактные модели с телескопическими ручками. Самодельный вариант может включать складной рычаг с пружинным возвратом и быстросъёмными лезвиями, что ускоряет обслуживание и замену режущих частей.

Правильный выбор конструкции и механизма зависит не только от характеристик кабеля, но и от частоты применения инструмента. Для эпизодического использования можно обойтись простым рычажным вариантом, но для интенсивной работы потребуется надёжный редукторный механизм с минимальными усилиями на рукоятях и высокой стойкостью к износу.

Необходимые инструменты и материалы для сборки кабелереза

Для сборки самодельного кабелереза потребуется минимум инструментов и доступные материалы. Ниже перечислены компоненты, без которых изготовление будет невозможным.

• Металлические заготовки – стальной уголок 40×40 мм длиной 300 мм для основы конструкции и стальная полоса 5×30 мм длиной 200 мм для рычага.
• Режущий элемент – отслужившее зубило или лезвие от промышленного ножа. Лезвие должно быть из закалённой стали, с острым углом атаки реза.
• Ось вращения – болт М10 с гайкой и двумя шайбами для подвижного соединения рычага с основанием.
• Упор – металлический брусок, приваренный перпендикулярно к основанию, обеспечивающий фиксированное положение кабеля во время реза.
• Пружина – для автоматического возврата рычага в исходное положение. Подходит стандартная пружина длиной 100 мм и диаметром 10 мм.

Инструменты, которые потребуются для работы с заготовками:

1. Болгарка с отрезным и шлифовальным дисками – для нарезки и зачистки металла.
2. Сварочный аппарат (инверторного типа) – для соединения элементов конструкции. Электроды – диаметром 2–3 мм.
3. Дрель с комплектом сверл по металлу – сверла диаметром 5, 8 и 10 мм.
4. Тиски – для фиксации деталей при сверлении и шлифовке.
5. Рожковые ключи М10 – для затяжки соединений.
6. Маркер или керн – для точной разметки мест сверления и резки.

Все материалы и инструменты можно найти в строительных магазинах или в наличии в домашней мастерской.

Проектирование корпуса и механизма резки

Механизм резки оптимально реализовать с использованием подвижного ножа, движущегося навстречу стационарному упору. В качестве режущего элемента подходит закалённый инструментальный нож от старого рубанка или стамески. Он должен быть установлен под углом 25–30° к горизонтали для равномерного распределения усилия.

Ось вращения подвижного рычага фиксируется в корпусе на подшипниках скольжения или втулках из бронзы. Диаметр оси – не менее 12 мм, предпочтительно – 16 мм, материал – сталь марки 45 с термообработкой. Длина рычага – 300–400 мм, для увеличения усилия на ноже используется передаточное плечо или эксцентриковый механизм.

Для точной настройки зазора между ножом и упором монтируется регулировочная пластина с эксцентриками или винтовыми зажимами. Это позволяет подстроить резку под кабели различного диаметра и плотности оболочки без необходимости полной разборки.

Все подвижные узлы рекомендуется дополнительно защищать кожухами из металла толщиной 1 мм. Это предотвратит попадание мусора и обеспечит безопасность при эксплуатации.

Изготовление режущего блока из доступных деталей

Для создания эффективного режущего блока потребуется два подшипника 203 или 204 типа, стальной вал диаметром 20 мм, две шестерни от старого механизма (например, редуктора дрели), а также сегмент от ножовочного полотна по металлу длиной 80–100 мм.

Вал следует нарезать на две заготовки длиной по 60 мм. В одной из заготовок сверлится отверстие под винт М6 с последующей нарезкой резьбы – это будет держатель ножа. Во второй устанавливается фиксирующая втулка для встречной опоры.

Шестерни надеваются на валы и фиксируются штифтами или сваркой, обеспечивая синхронное вращение. Подшипники запрессовываются в корпус из стали толщиной не менее 4 мм, заранее вырезанный по форме П-образной рамки с посадочными отверстиями.

Нож из полотна затачивается под углом 30° с одной стороны и крепится винтом к ведущему валу таким образом, чтобы лезвие слегка заходило за ось вращения. Второй вал выступает в роли прижимного элемента и не требует острого края.

Для уменьшения люфта вала в подшипниках между корпусом и подшипниками устанавливаются металлические шайбы толщиной 1 мм. При необходимости нож регулируется по высоте посредством эксцентриковой втулки или набора прокладок.

При вращении ведущего вала нож прорезает изоляцию, а прижимной вал обеспечивает устойчивость кабеля. Для повышения ресурса блока рекомендуется наносить графитовую смазку на зубчатую передачу и подшипники.

Сборка приводного узла: ручной и электрический варианты

Для ручного привода используется рычажный механизм с передаточным соотношением не менее 1:5. Вал вращения изготавливается из стали 40Х, диаметр 20–25 мм, посадка под подшипники 203 или 204. Рычаг фиксируется сваркой или шпонкой. Усилие передаётся через шарнирную тягу к режущему элементу. Для повышения ресурса втулки и оси покрываются графитовой смазкой.

Электрический привод реализуется на основе мотор-редуктора мощностью от 250 до 500 Вт, с выходным валом 60–80 об/мин. Оптимально использовать червячный редуктор с фланцевым креплением. Вал двигателя соединяется с режущим механизмом через муфту типа HRC или кулачковую. Управление – через педаль или тумблер, питание от сети 220 В с обязательным предохранителем на 5 А.

Монтаж электропривода требует соблюдения соосности валов. Крепление осуществляется к металлической раме через болтовые соединения с гайками самоконтрящимися. Для предотвращения перегрева устанавливается пассивный радиатор или вытяжная решётка. Подключение кабеля выполняется через гермоввод с изоляцией IP54 и заземлением на корпус.

Регулировка глубины и угла реза кабеля

Для точного и безопасного реза кабеля глубина лезвия должна соответствовать диаметру изоляции, превышая его не более чем на 0,5 мм. Излишняя глубина приводит к повреждению жил, недостаточная – к неполному разрезу. Регулировка осуществляется с помощью винтового механизма или фиксирующих шайб, которые надежно фиксируют положение ножа.

Угол реза влияет на качество среза и усилие, необходимое для резки. Оптимальный угол заточки лезвия составляет 25–30 градусов. Более острый угол повышает риск заедания и преждевременного износа, более тупой требует большего давления. При самостоятельной заточке рекомендуется использовать точильный камень с зернистостью 1000–1500.

Для регулировки угла реза в самодельных кабелерезах можно использовать подвижный держатель лезвия с возможностью фиксации в нескольких положениях. Такой механизм обеспечивает адаптацию инструмента под разные типы кабелей – одножильные, многожильные и экранированные.

Перед резом стоит протестировать глубину и угол на образце кабеля. Правильная регулировка обеспечивает чистый, ровный срез без задиров и повреждений жил, что особенно важно при подготовке кабеля к пайке или подключению к клеммам.

Тестирование кабелереза на различных типах кабеля

Для оценки эффективности самодельного кабелереза необходимо проверить его работу на нескольких типах кабеля с разным сечением и изоляцией. Это позволит выявить сильные и слабые стороны конструкции и при необходимости скорректировать механизм реза.

• Медный провод с ПВХ изоляцией (2,5 мм²): Легко режется, если лезвие заточено и закреплено без люфта. Рез получается ровным, без заусенцев. Рекомендуется сделать несколько последовательных нажимов для плотного кабеля.
• Кабель с многожильной жилой (4 мм²): При слабом нажиме жилы не перерезаются полностью, требуется увеличить усилие. Чтобы избежать деформации изоляции, оптимальна настройка ограничителя глубины реза.
• Силовой кабель с резиновой изоляцией (6 мм²): Тест выявил необходимость усилить механизм фиксации, иначе кабель сдвигается при резе. Рез должен быть плавным, без зажима и заеданий.
• Оптический кабель: Из-за тонкой и хрупкой сердцевины требуется максимально точный и легкий рез. Лезвие должно быть острым, рез – быстрым и аккуратным, без сдавливания оболочки.

В процессе тестирования важно соблюдать следующие рекомендации:

1. Проверять остроту лезвия перед каждым тестом, заточку проводить мелкой абразивной бумагой.
2. Регулировать глубину реза для каждого типа кабеля, чтобы не повредить жилы.
3. Использовать вспомогательные фиксирующие элементы для стабилизации кабеля.
4. Вести рез плавными движениями, избегая рывков, которые могут деформировать жилу или изоляцию.
5. Проводить тесты на кусках кабеля длиной не менее 20 см для объективной оценки качества.

Соблюдение этих требований обеспечит точный и чистый рез, что повысит надежность и безопасность при дальнейшей работе с кабелем.

Обслуживание и доработка самодельного кабелереза

Регулярная смазка режущих механизмов уменьшит трение и износ. Рекомендуется применять легкое машинное масло, наносить его на оси вращения и места трения не реже одного раза в месяц при активном использовании.

Проверяйте заточку лезвий каждые 100-150 резов. Для заточки используйте точильный камень с зернистостью от 1000 до 2000 или алмазные бруски. Ножи должны иметь одинаковый угол заточки, оптимально 25-30 градусов, чтобы сохранить чистоту среза и увеличить ресурс режущих элементов.

Осмотрите соединения крепежных элементов на предмет ослабления – болты и винты желательно протягивать через каждые 2 недели. Это предупредит люфт и возможные поломки.

Для повышения долговечности стоит заменить стандартные болты крепления режущей части на крепеж из нержавеющей стали, устойчивый к коррозии, особенно при работе в условиях повышенной влажности.

Для улучшения точности реза можно доработать фиксатор кабеля. Добавьте регулируемое упорное устройство с винтовым механизмом для точной фиксации диаметра кабеля, что снизит вероятность сдвига в процессе резки.

Усиление рукояти за счет установки металлической втулки внутри рукоятки снижает деформацию при приложении усилий, продлевая срок службы и улучшая контроль реза.

Оптимально применять сменные лезвия с возможностью быстрого монтажа. Это сократит время обслуживания и позволит всегда поддерживать инструмент в рабочем состоянии без необходимости точить ножи вручную.

Используйте защитные кожухи на лезвиях после эксплуатации для предотвращения случайных травм и повреждений режущей кромки.

Периодически очищайте механизм от остатков изоляции и медной стружки, используя щетку с жесткой щетиной и сжатый воздух. Загрязнения снижают плавность хода и могут вызвать заедания.

Вопрос-ответ:

Как выбрать подходящий материал для изготовления кабелереза своими руками?

Для изготовления кабелереза важно подобрать прочный и износостойкий металл, например, сталь средней твердости. Оптимально использовать листовую сталь толщиной от 3 до 5 мм, которая хорошо выдержит нагрузку при резке кабеля. Также стоит обратить внимание на легкость обработки материала – он должен поддаваться сверлению и шлифовке. При выборе деталей для ручек предпочтительно использовать материалы, обеспечивающие комфортный хват, например, деревянные или пластиковые накладки.

Какие инструменты понадобятся для сборки кабелереза своими руками?

Для изготовления кабелереза потребуются базовые инструменты: болгарка или ножовка по металлу для резки заготовок, дрель с набором сверл для создания отверстий, сварочный аппарат для соединения деталей, а также напильник или шлифовальный станок для обработки кромок. Кроме того, желательно иметь рулетку и маркер для разметки, а также ключи или отвертки для крепежа. Если нет сварочного аппарата, можно использовать болтовое соединение с надежными гайками и шайбами.

Какая конструкция кабелереза считается наиболее удобной для самостоятельного изготовления?

Наиболее простая и функциональная конструкция кабелереза включает две рычажные ручки и режущие лезвия, закрепленные на шарнире. Рычаги должны быть достаточно длинными для создания хорошего рычага, что облегчает резку толстого кабеля. Резцы желательно сделать съемными, чтобы можно было их затачивать или заменять. Для безопасности стоит предусмотреть фиксатор, который удерживает лезвия в закрытом положении, когда инструмент не используется.

Как правильно заточить лезвия кабелереза, чтобы он долго сохранял остроту?

Заточку лезвий рекомендуется выполнять с использованием точильного камня средней зернистости. Перед началом стоит проверить угол заточки, который обычно составляет около 20–25 градусов для режущих инструментов подобного типа. После основной обработки лезвия шлифуют мелкозернистым камнем или специальной шлифовальной пастой для удаления заусенцев и достижения гладкости. Важно не перегревать металл при заточке, чтобы избежать потери прочности. Регулярное смазывание шарнира также помогает сохранить рабочее состояние инструмента.

Какие меры безопасности следует соблюдать при работе с самодельным кабелерезом?

При использовании кабелереза необходимо надевать защитные очки, чтобы предотвратить попадание в глаза мелких осколков или изолирующих частиц кабеля. Работать следует на ровной и устойчивой поверхности, обеспечивающей надежную фиксацию инструмента и заготовки. Резать кабель лучше медленно и с контролем усилия, чтобы избежать соскальзывания лезвий. После работы инструмент нужно хранить в закрытом положении, желательно в чехле или специальном боксе, чтобы предотвратить случайные порезы.

Какие материалы и инструменты понадобятся для самостоятельного изготовления кабелереза?

Для создания кабелереза своими руками потребуется металлический пруток или полоса для основы, крепежные элементы (болты, гайки), пружина для возврата лезвия, острое лезвие или нож, а также инструменты: сварочный аппарат или крепежные инструменты, напильник, дрель и рулетка. Также пригодится крепкая ручка для удобства работы и надежный механизм фиксации лезвия.
