Велосипедная тележка – функциональное решение для перевозки грузов весом до 50 кг без необходимости использования автомобиля. Она полезна в городских условиях и особенно актуальна для садоводов, дачников и курьеров. Изготовление такой тележки самостоятельно позволяет адаптировать конструкцию под конкретные задачи: транспортировку инструментов, продуктов или строительных материалов.
Оптимальная рама собирается из квадратной стальной трубы сечением 20×20 мм. Такой профиль сочетает прочность и малый вес. Длина платформы – 80 см, ширина – 50 см. Эти размеры обеспечивают устойчивость и достаточно пространства для стандартного ящика. Для соединений используется сварка или болтовое крепление с угловыми стяжками. Вес всей конструкции – около 10–12 кг.
Оси – ключевой элемент. Лучшее решение – использование колес от детского велосипеда диаметром 20 дюймов, установленных на подшипниках. Расстояние между осями – не менее 60 см, чтобы избежать опрокидывания. Крепление к велосипеду осуществляется через сцепное устройство – шарнир на трубе подседельного штыря. Оно должно допускать повороты тележки и наклоны велосипеда независимо друг от друга.
Для пола используется фанера толщиной 10 мм, обработанная водоотталкивающим составом. Борта по периметру – из алюминиевого уголка высотой 10 см, фиксированного заклепками. Рекомендуется предусмотреть крепежные петли для стяжек, чтобы зафиксировать груз.
Выбор подходящей рамы и материалов для конструкции
Основой тележки служит рама, воспринимающая вес груза и динамические нагрузки от движения. Наиболее практичное решение – использовать стальную трубу круглого или прямоугольного сечения толщиной стенки не менее 1,5 мм. Сталь устойчива к деформациям, легко сваривается и доступна по цене. Алюминий легче, но требует TIG-сварки и склонен к микротрещинам при перегрузке.
Оптимальная длина рамы – 100–120 см, ширина – 50–70 см. Это обеспечивает устойчивость на поворотах и проходимость в узких местах. Для грузов свыше 50 кг усилите конструкцию центральной балкой и распорками из уголка или профильной трубы.
В местах крепления оси и дышла необходимо предусмотреть закладные элементы – например, пластины из 4–5 мм стали. Они предотвратят смятие трубы и обеспечат жёсткость соединений. Все отверстия под крепёж должны быть просверлены, а не прожжены, чтобы избежать трещин в металле.
Для самодельной рамы избегайте пластиковых и деревянных элементов – они быстро деформируются и не выдерживают вибраций. Разрешено использование фанеры только для настила платформы толщиной от 12 мм и при условии защиты от влаги.
Перед началом сборки следует точно рассчитать центр тяжести тележки. Смещение оси ближе к центру уменьшит нагрузку на велосипед, но снизит манёвренность. Идеальный баланс достигается при размещении оси на 1/3 длины от заднего края рамы.
Расчёт габаритов тележки под тип велосипеда и предполагаемый груз
Перед проектированием тележки необходимо определить три ключевых параметра: тип велосипеда, характер груза и условия эксплуатации. Эти факторы напрямую влияют на ширину, длину, высоту и грузоподъёмность конструкции.
- Тип велосипеда:
- Для городского или складного велосипеда максимальная ширина тележки не должна превышать 60 см – это обеспечит манёвренность в узких проходах и велодорожках.
- Горные и туристические велосипеды допускают ширину тележки до 75 см, особенно если предусмотрено движение по тропам и просёлкам.
- Фэтбайки и электровелосипеды позволяют увеличить ширину тележки до 90 см за счёт большей устойчивости и тяги.
- Предполагаемый груз:
- Для перевозки бытовых предметов (до 30 кг) длина платформы может быть 60–80 см, высота борта – 25 см.
- Для строительных материалов или дров (до 60 кг) рекомендуется длина от 100 см, ширина 70–80 см, высота борта – 35–40 см.
- Для габаритных, но лёгких грузов (пенопласт, упаковка, мешки) – важно учитывать объём: длина 120 см, ширина до 90 см, высота до 60 см.
- Баланс и сцепка:
- Центр тяжести груза должен находиться между осью тележки и точкой крепления к велосипеду. Это предотвращает перегрузку сцепного узла.
- Расстояние от оси велосипеда до переднего края тележки – минимум 40 см, чтобы избежать контакта при поворотах.
- Колёса:
- Для лёгких конструкций подойдут 12–16 дюймовые колёса.
- Для грузов свыше 50 кг – минимум 20 дюймов с усиленными втулками.
- Ось колёс должна быть ниже центра тяжести – это повышает устойчивость на неровностях.
Правильный расчёт габаритов позволяет избежать опрокидывания, ухудшения управляемости и износа велосипеда. Все размеры необходимо адаптировать под конкретные условия эксплуатации и предполагаемую нагрузку.

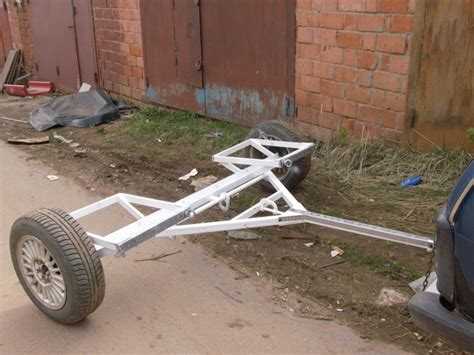

Сборка основания тележки и крепление осей
Для основания используется рама из профильной трубы сечением 25×25 мм. Оптимальная длина – 1000 мм, ширина – 600 мм. Сварные швы выполняются по углам под прямым углом, с обязательной проверкой диагоналей для геометрической точности. Допустимое отклонение – не более 2 мм.
Поперечные усилители из той же трубы устанавливаются через каждые 300 мм по длине рамы. Они предотвращают прогиб при нагрузке. Для фиксации крепёжных элементов (например, для крепления дышла) заранее просверливаются отверстия диаметром 8 мм по центру лобовой части рамы.
Оси крепятся к основанию с помощью стальных кронштейнов толщиной 4 мм. Расстояние между осями – не менее 550 мм, чтобы исключить задевание груза колесами. Под каждую ось (диаметром 20 мм) привариваются два кронштейна с предварительно нарезанными пазами под шплинтовку.
Важно: оси должны быть строго параллельны и расположены на одинаковой высоте относительно рамы. Перекос приведёт к неравномерному износу покрышек и ухудшению управляемости. После установки осей проверяется лёгкость вращения колес, при необходимости смазываются подшипники.
Если используются колёса с резьбовыми шпильками, применяются фиксирующие гайки с нейлоновыми вставками. Для быстросъёмных втулок применяют эксцентриковые зажимы, совместимые с посадочными отверстиями кронштейнов. Окончательная фиксация осей выполняется после контрольного выравнивания тележки на ровной поверхности.
Установка колес и проверка устойчивости конструкции
Для тележки оптимальны велосипедные колёса диаметром 20 или 24 дюйма с осевыми втулками на гайках. Перед установкой убедитесь, что оси целы, втулки не люфтят, а подшипники вращаются свободно без заеданий.
Оси фиксируются к раме с помощью металлических кронштейнов толщиной не менее 3 мм. Кронштейны крепятся болтами М8 с гайками-гровер, шаг – не более 50 мм от края площадки. Для жёсткости дополнительно используются косынки.
Центр тяжести тележки должен располагаться строго между колесами. При смещении – измените положение платформы или грузового отсека. Расстояние между колесами – не менее 600 мм при использовании 20-дюймовых колёс.
После установки тележку необходимо установить на ровную поверхность и проверить:
- отсутствие продольного и поперечного крена под нагрузкой 50–70 кг;
- равномерный зазор между колёсами и рамой при вращении;
- надёжную фиксацию осей: при рывке не должно быть смещений;
- отсутствие деформаций кронштейнов и люфтов.
Для проверки устойчивости под углом поставьте тележку на два клина под углом 10°. Если конструкция сохраняет равновесие и не опрокидывается, геометрия правильная. В противном случае – сместите оси ниже или расширьте базу.

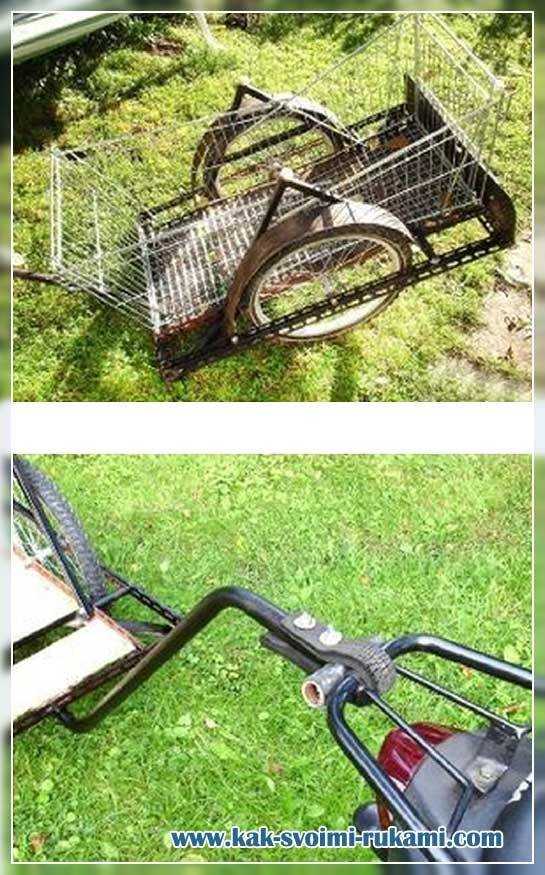

Изготовление сцепного устройства для крепления к велосипеду
Для изготовления сцепного устройства потребуется стальная пластина толщиной 4–5 мм и длиной около 120 мм. С одной стороны сверлится отверстие диаметром 10 мм – под ось заднего колеса велосипеда. С другой – отверстие диаметром 8 мм для крепления поворотного шарнира. Между отверстиями пластину необходимо изогнуть под углом около 30°, чтобы тележка находилась на нужной высоте и не задевала колесо при поворотах.
В качестве шарнира можно использовать автомобильный рулевой наконечник или мебельный шарнир, выдерживающий нагрузку не менее 20 кг. Он обеспечит свободу движения тележки в горизонтальной и вертикальной плоскостях. К шарниру крепится дышло тележки – труба диаметром 20–25 мм, длиной до 600 мм. Соединение осуществляется болтом с самоконтрящейся гайкой, чтобы исключить самопроизвольное откручивание.
Крепление пластины к велосипеду производится под гайку оси заднего колеса. Если используется эксцентриковый зажим, необходим специальный удлинённый эксцентрик с отверстием под крепление или адаптер. После установки нужно проверить отсутствие люфтов и убедиться, что сцепка не мешает работе переключателя передач и не касается спиц колеса.
Проверка работы тележки в движении и устранение недочётов
После сборки тележки необходимо провести ходовые испытания, чтобы выявить возможные дефекты конструкции и устранить их до полноценной эксплуатации.
- Закрепите тележку к велосипеду с использованием сцепного узла. Убедитесь, что соединение не даёт люфта и выдерживает нагрузку при поворотах и старте.
- Нагрузите тележку грузом до 70–80% предполагаемой максимальной массы. Это позволит протестировать поведение конструкции под нагрузкой.
- Проведите заезд по участку с разными типами покрытия: асфальт, грунт, плитка. Обратите внимание на устойчивость тележки, наличие скрипов, биения колёс, провисания рамы.
Если тележка уводит в сторону или создаёт дополнительное сопротивление, выполните следующие действия:
- Проверьте симметрию установки осей. Колёса должны быть строго параллельны друг другу и перпендикулярны оси тележки.
- Оцените жёсткость сцепки. Если элемент крепления деформируется при движении, замените его на усиленный аналог.
- Осмотрите шины: давление должно соответствовать рекомендациям производителя. Низкое давление увеличивает сопротивление и снижает управляемость.
При появлении шума или люфта в подшипниках:
- Разберите ступицы, очистите их от загрязнений, замените смазку.
- Проверьте состояние подшипников: при наличии износа замените комплект полностью.
Если груз смещается при движении:
- Оснастите платформу бортиками или ремнями фиксации.
- Распределяйте массу груза равномерно относительно центра тележки.
Финальная проверка включает заезд по маршруту протяжённостью не менее 2 км. По результатам скорректируйте конструкцию: усилите раму, замените слабые узлы, адаптируйте сцепку под форму заднего пера велосипеда.
Вопрос-ответ:
Какие материалы лучше всего использовать для рамы тележки?
Раму тележки чаще всего делают из металлических труб — подойдёт сталь или алюминий. Сталь прочнее, но тяжелее, зато её проще сваривать и она дешевле. Алюминий легче, но потребует специального оборудования для сварки и стоит дороже. В некоторых случаях используют квадратный профиль, он удобен в обработке и сборке. Если тележка планируется для нечастого использования и не будет нагружаться тяжелыми предметами, можно рассмотреть вариант с деревянной рамой, особенно если есть навыки работы с древесиной. Главное — обеспечить достаточную жёсткость конструкции, чтобы она не деформировалась при движении.
Можно ли обойтись без сварки при сборке тележки?
Да, тележку можно собрать и без сварки. Для этого используют болтовые соединения и крепёжные уголки. Важно тщательно подобрать крепёж и предусмотреть усиления в точках, где возникает нагрузка. Однако такой способ может потребовать больше времени на сборку и не всегда даёт ту же жёсткость, что сварка. Если нет возможности работать со сварочным аппаратом, такой вариант вполне реален, особенно для легких или складных конструкций.
Какой тип крепления тележки к велосипеду самый надёжный?
Наиболее надёжным считается шарнирный узел с фиксирующим пальцем, который соединяет тележку с осью заднего колеса или багажником. Такой тип крепления обеспечивает свободу движения тележки при поворотах и на неровной дороге. Есть и другие варианты — крепление к седельному штырю или специальному кронштейну, установленному на раме. Всё зависит от конструкции велосипеда и условий, в которых будет использоваться тележка. Главное — чтобы соединение не мешало управлению и выдерживало вес груза.
Как выбрать колёса для тележки, чтобы она не раскачивалась и шла ровно?
Колёса лучше выбирать с подшипниками и накачиваемыми шинами, диаметром не менее 16–20 дюймов. Такие легче катятся по неровностям и обеспечивают стабильность. Использовать мелкие колёса от детских велосипедов или тачек не рекомендуется — они быстрее выходят из строя и плохо переносят нагрузку. Для равномерного движения важно, чтобы оси колёс были установлены симметрично и параллельно, иначе тележку будет уводить в сторону.
Сколько килограммов груза может перевозить самодельная тележка?
Это зависит от прочности рамы, качества осей и крепления к велосипеду. В среднем самодельная тележка справляется с нагрузкой до 40–50 кг. Если использовать усиленные материалы и надёжные колёса, допустимая нагрузка может достигать 70 кг и выше. Но стоит учитывать, что чем тяжелее груз, тем больше усилий придётся прикладывать при езде. Для перевозки тяжёлых предметов рекомендуется также установить тормоз на тележке или тщательно продумать систему торможения на спусках.
