Как установить духовой шкаф в пенал

Для корректной установки духового шкафа в пенал важно заранее проверить соответствие габаритов техники и ниши. Стандартная ширина шкафа составляет 60 см, высота – от 45 до 60 см, глубина – не менее 55 см. Пенал должен обеспечивать свободную циркуляцию воздуха и выдерживать вес устройства, который обычно варьируется от 25 до 40 кг.

Перед монтажом необходимо отключить электропитание и убедиться, что кабель подходит по сечению и длине, а розетка соответствует требованиям производителя (обычно 16 А, 220 В). Для удобства работы следует подготовить крепежные элементы, уровень и отвертку с крестовой насадкой. Неправильная установка может привести к ухудшению работы прибора или повреждениям корпуса.

Установка духового шкафа в пенал начинается с крепления направляющих и фиксации устройства на уровне. Рекомендуется выдерживать расстояние от пола до низа шкафа 85–90 см для комфортного доступа. Все действия необходимо выполнять в строгой последовательности: подготовка ниши, проверка уровня, подключение электрики, закрепление и тестирование.

Выбор подходящего пенала для духового шкафа

Пенал для духового шкафа должен строго соответствовать габаритам устройства. Стандартная ширина духовок варьируется от 55 до 60 см, высота – от 45 до 60 см. Глубина пенала рекомендуется не менее 55 см для обеспечения правильной вентиляции и подключения. Толщина стенок пенала должна составлять не менее 16 мм, чтобы гарантировать устойчивость и долговечность конструкции.

Обратите внимание на наличие вентиляционных отверстий в задней стенке пенала или возможность их установки. Отсутствие вентиляции приводит к перегреву техники и сокращению срока службы. Пенал должен обеспечивать минимальный зазор по бокам – не менее 2 см, а сверху и снизу – не менее 5 см для циркуляции воздуха.

Материал пенала должен быть термостойким и устойчивым к влажности. Оптимальный выбор – MDF или ДСП с покрытием, устойчивым к высоким температурам и парообразованию. Неприемлемы пеналы из натурального дерева без специальной обработки, так как они деформируются под воздействием тепла.

Для установки духового шкафа в пенал важно предусмотреть надежную фиксацию. Внутренние направляющие и крепежные элементы должны соответствовать весу прибора (обычно до 30 кг) и способу монтажа, указанному в инструкции производителя. Убедитесь, что пенал позволяет легко подключать электричество и газ, если требуется, без ограничений доступа.

Подготовка инструментов и материалов для монтажа

Для установки духового шкафа в пенал потребуется набор специализированных инструментов и комплектующих. Необходимы:

Электроинструменты: аккумуляторная дрель с комплектом сверл по металлу и дереву диаметром 3-6 мм, отвертка с насадками крест и шлиц, уровень с точностью не менее 1 мм на метр.

Ручные инструменты: рулетка минимум 5 м, карандаш или маркер для разметки, рулетка для контроля глубины, набор гаечных ключей (обычно 8-13 мм).

Материалы для крепления: саморезы по дереву длиной 35-45 мм для фиксации шкафа к пеналу, монтажные уголки из оцинкованной стали толщиной 1,5-2 мм для дополнительной жёсткости, пластиковые дюбели под размеры саморезов, если пенал выполнен из гипсокартона или пеноблока.

Дополнительные элементы: уплотнительная лента с толщиной 3-5 мм для устранения зазоров между шкафом и пеналом, электрические соединители и термоусадочная трубка для подключения духовки к электросети, защитные перчатки и очки для безопасности.

Перед началом монтажа проверьте исправность и комплектность инструментов, а также соответствие размеров крепёжных элементов конструкции пенала и духового шкафа. Отсутствие любого компонента может привести к неправильной установке и снижению безопасности эксплуатации.

Измерение и разметка места установки в пенале

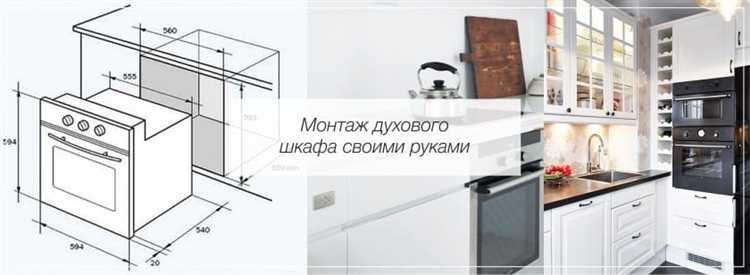

Перед началом установки духового шкафа необходимо точно измерить внутренние размеры пенала. Обязательно зафиксируйте ширину, высоту и глубину ниши, учитывая дверцы, плинтуса и вентиляционные зазоры. Минимальная ширина пенала должна превышать ширину шкафа минимум на 5 мм для свободной установки, а глубина – быть не менее 550 мм, если это не оговорено производителем.

Высота ниши рассчитывается с учетом высоты самого шкафа и обязательного зазора сверху и снизу по 20 мм для вентиляции. Помните, что духовой шкаф не должен плотно прилегать к верхней панели пенала.

Разметка начинается с нанесения горизонтальной линии нижнего уровня шкафа, используя строительный уровень для точности. Далее отметьте вертикальные линии по бокам, соблюдая рекомендованные зазоры. Все отметки делайте тонким маркером или карандашом, чтобы при необходимости их можно было легко удалить.

Если планируется установка встроенного шкафа с дополнительной панелью, отметьте место крепления этой панели с учетом толщины материала. Для удобства дальнейшего монтажа рекомендуем использовать угольник и рулетку с делениями не менее миллиметра.

Подготовка вентиляционных отверстий в пенале

Для правильной установки духового шкафа необходимо обеспечить эффективную вентиляцию пенала. Вентиляционные отверстия должны иметь минимальный размер 150х150 мм или эквивалентную площадь свободного прохода воздуха, чтобы предотвратить перегрев техники.

Расположение отверстий: нижнее отверстие располагается не ближе 50 мм от пола пенала, верхнее – на расстоянии не менее 100 мм от верхней кромки шкафа. Это создаст естественную циркуляцию воздуха.

Рекомендуется использовать решетки с ячейками не меньше 10х10 мм, устойчивые к нагреву. Для предотвращения попадания пыли и насекомых можно установить сетчатые фильтры, которые легко снимаются для чистки.

При подготовке отверстий важно избегать острых кромок и заусенцев, которые могут повредить проводку или повлиять на целостность корпуса. При сверлении используйте перфорированные шаблоны и уровень для точного расположения.

Вентиляция пенала должна соответствовать нормам производителя духового шкафа, указанных в технической документации.

Подключение электрической проводки к духовому шкафу

Перед подключением отключите питание в распределительном щите. Используйте отдельную линию с автоматом на 16 А и УЗО с током срабатывания 30 мА. Для подключения подходит медный кабель с сечением жил не менее 2,5 мм², соответствующий длине и способу прокладки.

Проверяйте маркировку на кабеле: фаза должна быть коричневого или черного цвета, ноль – синего, защитный провод – желто-зеленого. Подключение выполняется через трехконтактную розетку или напрямую к клеммной колодке духовки, согласно схеме производителя.

Контакты клеммной колодки необходимо тщательно зачистить, надежно закрепить проводники, избегая ослабления крепления. После подключения проверьте отсутствие короткого замыкания и целостность изоляции с помощью мультиметра.

Запрещается использовать удлинители или тройники для питания духовки. Место подключения должно обеспечивать защиту от попадания влаги и механических повреждений. Завершите работу установкой защитных крышек и закреплением кабеля, исключающим натяжение и перегибы.

Крепление духового шкафа внутри пенала

Для надежной фиксации духового шкафа в пенале необходимо строго следовать инструкции производителя и учитывать конструктивные особенности мебели.

1. Подготовьте монтажный комплект, включающий крепежные уголки, винты и распорные дюбели. Используйте только оригинальные крепежи или рекомендованные аналоги.
2. Убедитесь, что внутренняя поверхность пенала ровная и очищена от пыли. Плотное прилегание шкафа к стенкам пенала предотвратит вибрации и перекосы.
3. Расположите духовой шкаф в проеме пенала, ориентируясь по уровню. Горизонтальный и вертикальный уровень контролируйте строительным уровнем с точностью до ±1 мм.
4. Зафиксируйте шкаф с помощью монтажных уголков, которые крепятся с боковых стенок пенала к корпусу духового шкафа. Обычно используются саморезы длиной 15-25 мм, чтобы не повредить внутренние компоненты техники.
5. Проверьте плотность прилегания креплений, избегая перетяжки, которая может деформировать корпус шкафа или пенала.
6. Если конструкция предусматривает заднюю стенку, дополнительно закрепите духовой шкаф сзади, используя крепежные элементы, указанные в инструкции.
7. После установки проверьте работоспособность дверцы шкафа и отсутствие люфтов. При необходимости выполните регулировку крепежных элементов.

Соблюдение этих шагов обеспечит безопасную эксплуатацию духового шкафа и продлит срок службы встроенного оборудования.

Проверка правильности установки и работы духовки

После установки духовки в пенал необходимо выполнить комплексную проверку для подтверждения корректности монтажа и безопасности эксплуатации.

1. Визуальный осмотр:
   • Проверьте, что духовка установлена ровно, без перекосов и люфтов. Для этого используйте строительный уровень – горизонтальная и вертикальная плоскости не должны отклоняться более чем на 2 мм.
   • Убедитесь, что вентиляционные зазоры соблюдены согласно инструкции производителя (обычно 5-10 см сзади и по бокам), чтобы исключить перегрев корпуса.
   • Проверьте надежность фиксации духового шкафа в пенале – отсутствуют люфты и зазоры между корпусом и мебелью.
2. Подключение к электросети:
   • Проверьте соответствие напряжения в розетке заявленным характеристикам духовки (220–240 В, 50 Гц).
   • Испытайте заземление – с помощью тестера убедитесь, что контакт заземления надежен и сопротивление не превышает 0,1 Ом.
3. Первичный запуск и функциональное тестирование:
   • Включите духовку в режим нагрева при 180 °C и дождитесь достижения заданной температуры. Контроль температуры можно провести с помощью встроенного термометра или внешнего кухонного термометра с точностью ±1 °C.
   • Проверьте работу всех режимов нагрева: верхний гриль, нижний нагрев, конвекция, сочетание режимов. Каждый режим должен активироваться без сбоев и поддерживать стабильную температуру.
   • Убедитесь в исправности электронного управления и дисплея: все кнопки реагируют четко, индикаторы работают корректно.
   • Проверьте плавность открывания и закрывания дверцы, плотность прилегания уплотнителя – отсутствуют сквозняки и посторонние запахи во время работы.
4. Безопасность и шумовые характеристики:
   • Оцените уровень шума вентилятора – он не должен превышать 45 дБ при работе на максимальной мощности.
   • Проверьте температуру внешних панелей – корпус должен оставаться теплым, но не горячим, не вызывая ожогов при касании через 30 минут работы.
   • Убедитесь, что автоматические системы защиты (автовыключение при перегреве, блокировка дверцы) функционируют корректно.

Регулярное выполнение описанных проверок обеспечит длительный срок службы духовки и безопасность использования без риска выхода из строя и возгорания.

Устранение возможных проблем при монтаже

Если духовой шкаф не входит в пенал, проверьте точные размеры ниши и шкафа. Разница более 2 мм по ширине или высоте требует подгонки пенала – аккуратно обработайте внутренние поверхности наждачной бумагой или воспользуйтесь фрезером.

При перекосе шкафа в нише убедитесь, что пенал установлен строго по уровню. Используйте строительный уровень и регулируйте ножки шкафа, если они предусмотрены. Отсутствие ровной опоры вызывает деформацию и затрудняет эксплуатацию дверцы.

Если не удаётся подключить электропитание из-за недостаточной длины кабеля, замените его на провод с минимальным сечением 2,5 мм² и длиной не менее 1,5 м. Используйте медный кабель с двойной изоляцией, чтобы избежать перегрева и короткого замыкания.

При плохом прилегании уплотнителя дверцы проверьте его целостность и отсутствие загрязнений. Снимите уплотнитель и очистите профиль мыльным раствором, затем просушите. При деформации замените уплотнитель новым, соответствующим модели духовки.

Если шкаф издает вибрации или гул во время работы, проверьте правильность установки вентиляционных отверстий и наличие креплений. Отсутствие зазоров для циркуляции воздуха или ослабленные крепления требуют корректировки. Зазор между задней стенкой шкафа и пеналом должен быть минимум 20 мм.

При проблемах с открытием дверцы убедитесь в отсутствии препятствий внутри ниши: выступающих элементов, проводов или крепежа. Проверьте целостность петель и правильность их установки – петли должны быть закреплены без люфтов и перекосов.

Вопрос-ответ:

Какие инструменты понадобятся для монтажа духового шкафа в пенал?

Для установки духового шкафа в пенал понадобятся: уровень для проверки горизонтальности, дрель с набором сверл, отвертка, рулетка или измерительная лента, а также крепежные элементы, которые обычно идут в комплекте с техникой. Иногда может понадобиться пассатижи и нож для снятия защитных элементов упаковки.

Как правильно подготовить пенал перед установкой духового шкафа?

Перед монтажом важно убедиться, что пенал соответствует размерам духового шкафа. Нужно проверить, чтобы внутри было достаточно места для вентиляции, так как техника выделяет тепло. Также стоит удалить все временные элементы и очистить поверхность от пыли и грязи. Рекомендуется проверить устойчивость конструкции, чтобы шкаф не качался после установки.

Какие шаги нужно выполнить для надежного закрепления духового шкафа в пенале?

Сначала устанавливают шкаф в подготовленное отверстие пенала и проверяют ровность с помощью уровня. Затем крепят шкаф к стенкам пенала с помощью винтов через специальные крепежные отверстия на корпусе. Важно затягивать винты аккуратно, чтобы не повредить корпус. После крепления еще раз проверяют устойчивость и ровность шкафа.

Как подключить электричество к духового шкафу после установки?

Для подключения нужно убедиться, что питание отключено. Затем подключают кабель согласно инструкции производителя: обычно это вилка в розетку с заземлением. Если розетка не оборудована заземлением, рекомендуется вызвать электрика для правильного подключения. После подсоединения можно включить питание и проверить работу устройства.

Что делать, если духовой шкаф не встает в пенал по размерам?

Если шкаф не подходит по габаритам, стоит сначала проверить точные размеры и перепроверить размеры пенала. Иногда проблема решается удалением лишних элементов внутри пенала или регулировкой дверцы. Если несоответствие значительное, возможно, придется выбрать другой шкаф или адаптировать пенал, например, уменьшить внутренние стенки или перенастроить крепления.

Какие инструменты нужны для установки духового шкафа в пенал?

Для монтажа духового шкафа в пенал понадобятся следующие инструменты: отвертка или шуруповерт, уровень для проверки горизонтальности установки, рулетка или линейка для точных замеров, а также крепежные элементы (шурупы, дюбеля), которые часто идут в комплекте с духовым шкафом. Иногда требуется дрель для подготовки отверстий, особенно если пенал сделан из плотного материала. Наличие этих инструментов поможет провести установку аккуратно и быстро.
