Как выбрать форматно раскроечный станок

Форматно-раскроечный станок – ключевое оборудование для мебельного и столярного производства, где требуется точная и стабильная нарезка листовых материалов: ЛДСП, фанеры, МДФ, ДВП. Ошибка в выборе модели приводит к перерасходу сырья, браку и простоям. Поэтому оценка технических характеристик станка должна быть основана на объёмах производства, типах обрабатываемых материалов и требованиях к точности реза.

Для производства с объёмом от 50 листов ЛДСП в смену необходима пила с рабочей кареткой длиной не менее 3200 мм и мощностью основного двигателя от 5,5 кВт. Важно наличие подрезного узла с независимым приводом, особенно при работе с ламинированными плитами. Без подрезки возможны сколы на кромке, что снижает качество деталей и увеличивает нагрузку на кромкооблицовочное оборудование.

При выборе привода обращайте внимание на наличие электронной регулировки подъёма и наклона пилы. Это сокращает время переналадки и повышает повторяемость. Важна жёсткость конструкции каретки – алюминиевые каретки с двойной направляющей (сталь по стали) обеспечивают точность до ±0,05 мм на метр реза. Модели с дешёвыми роликовыми направляющими часто теряют геометрию уже через год активной эксплуатации.

Если производство ориентировано на серийные заказы, рационально рассмотреть ЧПУ-модели с автоматизацией позиционирования упоров и программированием резов. Это увеличивает производительность на 30–40% и снижает долю ручного труда. Однако для мастерских с малым объёмом работ механические модели остаются более оправданным решением по соотношению цена–функциональность.

Как определить оптимальные размеры стола и каретки под габариты заготовок

Размер стола форматно-раскроечного станка должен обеспечивать устойчивую поддержку листа без риска провисания и перекоса. Для стандартных ЛДСП 2800×2070 мм длина основного стола должна быть не менее 2200 мм, а ширина – от 900 мм. Это позволяет оператору уверенно подавать материал без необходимости внешней опоры.

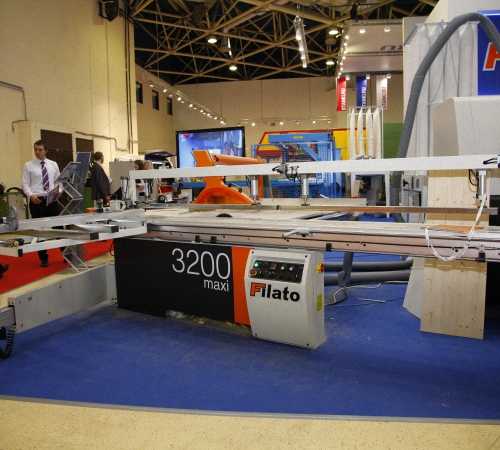

Длина каретки напрямую влияет на точность и удобство раскроя. При работе с плитами длиной до 2800 мм оптимальная длина каретки – 3000 мм. Это обеспечивает полный проход заготовки за один цикл без смещения. Для более компактных производств, где используются листы 2440×1220 мм, достаточно каретки 2600 мм. Ширина каретки должна позволять установку направляющих и упоров без ограничения зоны реза – минимально 300 мм.

Если в производстве присутствуют заготовки нестандартных размеров, например 3050×2150 мм, требуется каретка длиной не менее 3200 мм и удлинённый стол с дополнительной секцией подачи. В этом случае установка телескопической опоры обязательна для исключения прогиба материала на краях.

Важно учитывать вес плит: для работы с тяжелыми панелями из МДФ или фанеры толщиной 25 мм желательно выбирать модели с усиленной направляющей и столом из толстой стали, чтобы исключить вибрации и деформации при резке. Также следует предусмотреть запас по длине каретки минимум в 200 мм относительно самой длинной заготовки для точного начала реза.

На что обратить внимание при выборе типа привода пильного узла

Тип привода пильного узла напрямую влияет на точность реза, производительность и надежность форматно-раскроечного станка. Наиболее распространённые варианты – ременной и прямой (прямопривод).

Ременной привод обеспечивает плавный запуск и снижает вибрации, что важно при работе с высокоточными резами. Однако со временем ремни изнашиваются, требуют замены и регулярной натяжки. При интенсивной эксплуатации это приводит к простою оборудования и увеличению затрат на обслуживание.

Прямой привод подключает двигатель непосредственно к пильному валу. Это уменьшает потери мощности и повышает точность реза, особенно при работе с толстыми или твёрдыми плитами. Такой тип привода более устойчив к перегрузкам, не требует обслуживания ременного механизма и обеспечивает стабильную работу на высоких оборотах.

Мощность двигателя при прямом приводе должна быть не менее 5,5 кВт для промышленных задач. При выборе ременного привода желательно наличие функции автоматической натяжки ремня и системы контроля перегрузки.

Обратите внимание на частоту вращения основного вала. Если станок поддерживает регулировку оборотов (например, от 3000 до 6000 об/мин), это расширяет диапазон применяемых материалов и позволяет добиваться чистого реза на разных типах плит.

Для серийного производства с высокой нагрузкой оптимален прямой привод с принудительным охлаждением двигателя. Для универсальных задач малого и среднего объема – качественный ременной привод с системой балансировки.

Как выбрать форматно раскроечный станок под толщину и плотность материала

Выбор форматно-раскроечного станка требует точного соответствия его характеристик физическим свойствам обрабатываемых материалов. В первую очередь важно учитывать толщину и плотность заготовок, поскольку эти параметры напрямую влияют на требования к мощности двигателя, типу пильного узла и конструкции каретки.

• Для плит МДФ и ЛДСП толщиной до 25 мм и средней плотностью (600–750 кг/м³) подойдут станки с двигателем основной пилы мощностью от 4 до 5,5 кВт. При этом важно наличие подрезной пилы с отдельным приводом не менее 0,75 кВт для предотвращения сколов при резке ламинированных поверхностей.
• Если планируется работа с фанерой или массивом древесины толщиной до 50 мм и плотностью до 850 кг/м³, минимальная мощность основного двигателя должна составлять 7,5 кВт. Каретка – усиленная, на линейных направляющих, обеспечивающих стабильное движение без вибраций.
• Для обработки тяжёлых материалов, таких как композитные панели, слоистые пластики или HDF плотностью более 900 кг/м³ и толщиной свыше 50 мм, необходимы станки с мотором от 9 кВт и пильным диском диаметром 400 мм и выше. Конструкция стола должна быть усиленной, а узлы – рассчитанными на длительные нагрузки без потери точности.

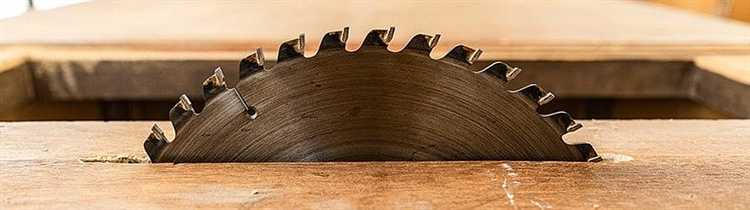

Также следует учитывать тип и шаг зубьев пильного диска: для плотных материалов используются диски с увеличенной толщиной корпуса и твердосплавными напайками. Рекомендуется выбирать модели станков с возможностью регулировки скорости вращения пилы, особенно при резке пластика и металлизированных плит, где перегрев может вызвать оплавление кромок.

Чем выше плотность и толщина материала, тем важнее наличие системы стабилизации усилия подачи, автоматического торможения двигателя и функции плавного старта. Это защищает станок от перегрузок и снижает износ элементов при интенсивной эксплуатации.

Какие опции станка важны для серийного производства мебели

Для стабильного серийного производства мебели критично наличие автоматизированного позиционирования упоров по оси X. Это сокращает время перенастройки между картами кроя и снижает вероятность ошибок оператора.

Привод подвижного рабочего стола должен быть сервомоторным с ЧПУ-управлением. Важно, чтобы станок сохранял точность позиционирования не ниже ±0,1 мм при повторных операциях – это исключает накопление дефектов на этапах фрезеровки и сборки.

Наличие автоматической системы подачи листов существенно ускоряет работу с ЛДСП формата 2800×2070 мм. Особенно эффективно, если подача интегрирована с раскройным программным обеспечением – к примеру, с базой раскроя из программы «Базис-Раскрой» или аналогичной.

Опция подрезного узла с электроприводной регулировкой высоты и угла обеспечивает чистоту кромки при раскрое ламинированных плит. Для ЛДСП это обязательная функция, особенно при работе с белым и глянцевым декором.

Пневматические прижимы с контролем усилия – критичны для предотвращения смещения заготовки при продольном и поперечном резе. Лучше выбирать модели с регулируемым давлением, чтобы адаптироваться под разные типы плит – от фанеры до MDF и HDF.

Система удаления пыли с раздельными патрубками на основной и подрезной пильные узлы, мощностью не менее 5 000 м³/ч, предотвращает перегрев дисков и снижает износ оборудования при непрерывной загрузке.

Интеграция с MES-системами или ERP позволяет автоматически загружать карты раскроя, учитывать остатки и возвращать данные в производственную систему. Это исключает необходимость ручного ввода и уменьшает потери при переработке заказов.

Электронная система диагностики с отображением состояния узлов на экране управления упрощает техобслуживание. Важно наличие удалённого доступа для сервисной поддержки – это минимизирует простои при сбоях.

Чем отличается ручная, полуавтоматическая и автоматическая подача

Тип подачи материала на форматно-раскроечном станке напрямую влияет на точность, скорость и безопасность работы. Ниже приведены основные различия между ручной, полуавтоматической и автоматической подачей с учетом их практического применения в производстве мебели и конструкций из ЛДСП, МДФ и фанеры.

При выборе типа подачи важно учитывать объем производства: для мелкосерийного цеха достаточно ручной или полуавтоматической подачи, тогда как при серийном или массовом производстве автоматизация критична для стабильного качества и снижения себестоимости.

Как оценить качество направляющих и стабильность раскроя на практике

Качество направляющих определяет точность и долговечность работы станка. Для оценки используют измерительный инструмент – микрометр или штангенциркуль с точностью не менее 0,01 мм. Проверяют отсутствие люфта и перекоса направляющих при движении под нагрузкой, ориентируясь на максимально допустимый люфт – не более 0,05 мм. Важен тип направляющих: шариковые рельсовые обеспечивают высокую точность и равномерное движение, тогда как втулочные быстрее изнашиваются и допускают больший люфт.

Стабильность раскроя проверяют, выполнив серию распилов на одном и том же материале с одинаковыми параметрами. Измеряют отклонения по длине и ширине каждой детали, при этом допустимое отклонение не должно превышать 0,2 мм на 1 метр реза. Анализируют качество среза: ровный, без заусенцев и отколов – признак стабильной работы. Также важно контролировать равномерность давления при фиксировании материала, поскольку неравномерное прижатие вызывает смещение и браковку.

Проводят тесты на повторяемость – при многократных проходах по одной и той же линии смещение должно оставаться в пределах 0,1 мм. Для практической проверки рекомендуют использовать эталонные заготовки с известными параметрами. При значительных отклонениях необходимо проверять состояние подшипников направляющих, целостность и натяжение ремней, а также калибровку системы ЧПУ, если она присутствует.

Вопрос-ответ:

Какие основные параметры нужно учитывать при выборе форматно раскроечного станка для производства?

При выборе форматно раскроечного станка следует обратить внимание на размеры и толщину обрабатываемых материалов, скорость реза, точность резки, мощность привода, а также удобство настройки и безопасности оборудования. Важно также учитывать тип используемых инструментов и возможность их быстрой замены, а также наличие систем пылеудаления.

Как влияют типы материалов на выбор подходящего форматно раскроечного станка?

Разные материалы требуют разных технических характеристик станка. Например, для древесных плит средней плотности и МДФ нужен станок с возможностью точного реза и мощным приводом, а для пластика или тонких металлов — оборудование с высокой скоростью и специальными ножами. Учитывая специфику материалов, можно подобрать оптимальный вариант, который обеспечит качество и минимизирует отходы.

Какие преимущества даёт автоматизация в форматно раскроечных станках?

Автоматизация позволяет значительно ускорить процесс раскроя за счёт программного управления, минимизировать ошибки при разметке и резке, а также сократить количество отходов. Кроме того, автоматические системы облегчают повторяющиеся операции и улучшают безопасность работы, снижая необходимость ручного вмешательства.

Насколько важно учитывать габариты и размещение станка в цехе при его покупке?

Очень важно заранее планировать место для установки станка, учитывая не только его размеры, но и свободное пространство для обслуживания и загрузки материала. Небольшое помещение или неудобное расположение могут ограничить производительность и создать сложности в работе, поэтому выбор должен учитывать не только технические характеристики, но и особенности производственного пространства.

Какие дополнительные функции форматно раскроечных станков могут быть полезны для малого бизнеса?

Для малого бизнеса могут быть полезны модели с возможностью быстрой переналадки, простым интерфейсом управления и интеграцией с программами планирования раскроя. Также важны функции безопасности, такие как защитные кожухи и аварийное отключение. Возможность работы с разными типами материалов и поддержка автоматического подсчёта деталей помогут оптимизировать производственный процесс.

Какие основные технические характеристики нужно учитывать при выборе форматно раскроечного станка для мелкосерийного производства?

При выборе станка для мелкосерийного производства важны параметры, такие как максимальная длина и ширина раскроя, точность реза, скорость работы и мощность двигателя. Также стоит обратить внимание на наличие систем автоматического позиционирования и безопасности. Например, если планируется обработка листов большого размера, нужен станок с соответствующими габаритами и достаточной мощностью, чтобы обеспечивать стабильный рез. Дополнительно важна простота управления и возможность быстрой переналадки для разных материалов и размеров.

Какие типы приводов форматно раскроечных станков существуют и как выбрать подходящий для производства?

Существуют несколько вариантов приводов: электрические, гидравлические и пневматические. Электрический привод чаще всего используется в малых и средних производствах, он обеспечивает высокую точность и плавность работы. Гидравлические системы отличаются мощностью и надежностью, подходят для крупных нагрузок и тяжелых материалов. Пневматические приводы применяются реже, они хороши для простых задач и легких материалов. Выбор зависит от объема производства, типа обрабатываемых материалов и желаемой скорости работы. Например, для высоконагруженного производства с большими листами лучше подойдет гидравлический привод, а для небольших заказов — электрический.
