Заливка бетонной плиты на сваях требует точного соблюдения технологических этапов для обеспечения долговечности и прочности фундамента. Основной задачей является равномерное распределение нагрузки через сваи, что достигается правильным армированием и контролем состава бетона. Для заливки используют бетон марки не ниже М300 с водоцементным соотношением 0,5-0,6.
Перед началом работ проводят геодезическую разметку и проверяют положение свай по проекту. Рекомендуется использовать сваи диаметром от 150 мм и глубиной, превышающей глубину промерзания грунта на 20–30%. Площадь плиты рассчитывают с учетом количества свай, чтобы нагрузка не превышала допустимую несущую способность каждого элемента.
Армирование выполняется из стержней диаметром 12–16 мм, размещаемых в два слоя с шагом 150–200 мм. Между арматурой и грунтом необходимо обеспечить защитный слой бетона не менее 50 мм. Бетон заливают непрерывно с виброуплотнением для исключения пустот и повышения прочности.
Подготовка и проверка свайного фундамента перед заливкой
Проверьте вертикальность свай с помощью строительного отвеса или лазерного уровня. Отклонение не должно превышать 1° на всю длину сваи.
Контроль несущей способности проводят методом статической или динамической нагрузки. Результаты тестов фиксируются в акте, без которого заливка недопустима.
Необходимо очистить верхнюю часть свай от грязи, цементной корки и мусора. Поверхность должна быть ровной и сухой для обеспечения качественной сцепки с бетонной плитой.
Обязательно замерить отметки оголовков свай и сравнить их с проектными высотами. Допустимое отклонение по высоте – не более ±10 мм.
Установите опалубку или монтажные элементы, учитывая зазоры для арматурного каркаса и толщину бетонного слоя. Проверяйте устойчивость и геометрию опалубки перед заливкой.
Перед началом заливки рекомендуется смочить оголовки свай водой для уменьшения впитывания влаги из свежего бетона, что предотвращает образование пустот и улучшает сцепление.

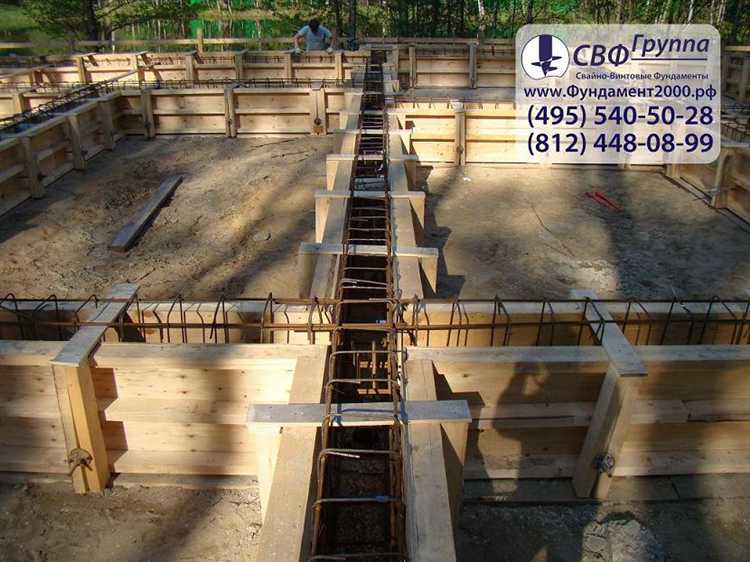

Выбор и монтаж опалубки для бетонной плиты на сваях
Для бетонной плиты на сваях оптимальна опалубка из влагостойкой фанеры толщиной не менее 18 мм, закреплённой на каркасе из строганных досок или металлического профиля. Каркас должен обеспечивать жёсткость конструкции и выдерживать давление свежего бетона, достигающего 20–30 кПа на площадь опалубки.
Высота опалубки выбирается с учётом толщины плиты с добавлением 5–7 см для компенсации возможного расплыва бетона и установки армирования. Все элементы опалубки необходимо плотно стыковать, чтобы исключить протечки цементного молока.
Крепление опалубки рекомендуется выполнять с использованием струбцин и шпилек с гайками, позволяющими регулировать и фиксировать геометрию конструкции. Для предотвращения деформаций применяют распорки, установленные по длине и ширине, с шагом не более 50 см.
Перед заливкой поверхность опалубки обрабатывают антипригарными составами на основе воска или силиконовых смазок, что облегчает демонтаж без повреждений. Особое внимание уделяют качественной герметизации стыков и углов – для этого используют уплотнительные ленты или герметик на полиуретановой основе.
Монтаж опалубки начинают с установки углов и угловых стоек, затем устанавливают боковые панели, фиксируя их горизонтальность и вертикальность с помощью уровней и отвесов. После установки каркаса проводят проверку размеров и ровности, корректируют при необходимости.
В зонах примыкания к сваям формируют технологические отверстия или устанавливают специальные вырезы для прохода армирования и обеспечения сцепления плиты со сваями. Опалубку проверяют на устойчивость к сдвигу и вибрации, чтобы избежать смещений при виброуплотнении бетона.

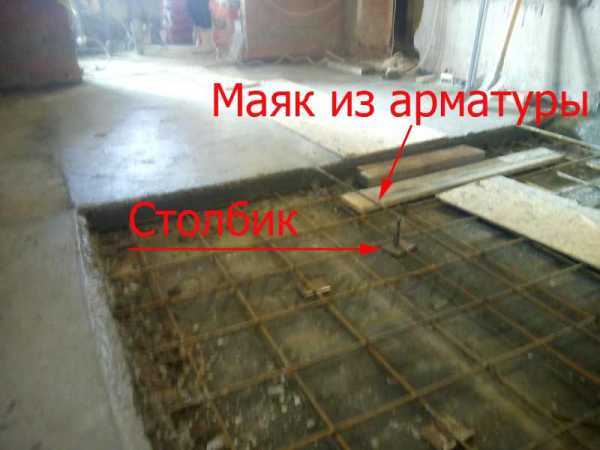

Армирование плиты: расположение и крепление арматуры
Армирование бетонной плиты на сваях выполняется с учетом расчетных нагрузок и характеристик грунта. Основной каркас состоит из продольной и поперечной арматуры диаметром 10–16 мм, шаг установки которого варьируется от 150 до 250 мм в зависимости от толщины плиты и проектных требований.
Арматурные стержни укладывают в два слоя: нижний располагается на расстоянии 30–50 мм от нижней поверхности плиты для восприятия растягивающих усилий, верхний – на таком же расстоянии от верхней поверхности для сопротивления сжатию и предотвращения трещинообразования. Между слоями обеспечивается зазор не менее 50 мм, чтобы бетон равномерно обволакивал арматуру.
Крепление арматуры производится вязальной проволокой толщиной 1,2 мм. Для жесткости конструкции места пересечения стержней фиксируют с шагом не менее 200 мм. Использование пластиковых или металлических распорок обязательно для сохранения необходимого защитного слоя бетона, минимальный размер которого – 25 мм для защиты от коррозии.
Пересечения арматуры должны быть расположены с отступом от опорных элементов сваи не менее 100 мм, чтобы обеспечить равномерное распределение нагрузок. Допускается применение сварки только при использовании арматуры класса A400 и выше, при этом сварочные швы должны проходить по проектной схеме с контролем прочности.
В местах концентрации нагрузок – в зоне опирания на сваи – арматуру усиливают дополнительными хомутами или сетками из проволоки диаметром 6–8 мм с меньшим шагом крепления (до 100 мм). Такое усиление предотвращает локальные разрушения и повышает жесткость плиты.
Подготовка бетонной смеси для заливки плиты на сваях
Качество бетонной смеси напрямую влияет на прочность и долговечность плиты, опирающейся на сваи. Для правильной подготовки необходимо учитывать состав, пропорции и технологию смешивания.
- Выбор компонентов:
- Цемент марки не ниже М400.
- Песок средней зернистости, без примесей глины и органики.
- Щебень фракцией 5–20 мм, обязательно чистый и прочный.
- Вода питьевая, без посторонних примесей.
- Оптимальные пропорции для плиты на сваях:
- Цемент : песок : щебень = 1 : 2 : 4.
- Водоцементное соотношение (В/Ц) не выше 0,5 для обеспечения прочности и минимальной усадки.
- Смешивание:
- Сухие компоненты тщательно перемешать до однородности.
- Добавлять воду постепенно, контролируя консистенцию смеси.
- Готовая смесь должна быть пластичной, легко укладываться и удерживать форму.
- Добавки и пластификаторы:
- Рекомендуется использовать пластификаторы для улучшения текучести без увеличения воды.
- При необходимости – добавки для ускоренного твердения или повышения морозостойкости.
- Контроль качества:
- Проверка консистенции методом осадки конуса, оптимальный показатель – 10–12 см.
- Проведение тестов на прочность образцов (кубов) через 7 и 28 суток.

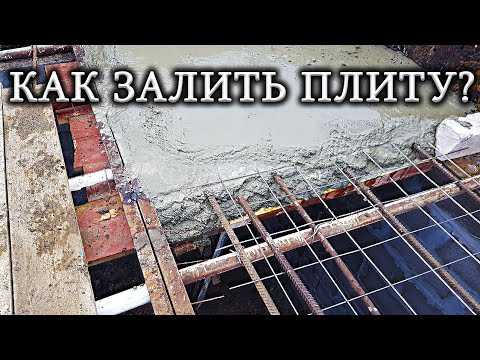

Техника заливки бетона: методы и последовательность работ
Перед началом заливки необходимо проверить соответствие проектным отметкам и геометрии опалубки. Используйте вибраторы глубиной не менее 50 мм для уплотнения бетона с шагом 30-40 см, чтобы избежать пустот и расслаивания смеси.
Бетон подают непосредственно из миксера или автобетононасоса. При заливке толщина слоя не должна превышать 30-40 см, чтобы предотвратить расслоение и обеспечить равномерное распределение.
Работу начинают с углов и краёв опалубки, постепенно переходя к центральной части. Это позволяет избежать образования пустот у стенок и обеспечивает плотное прилегание бетона к арматуре и сваям.
Использование направленной подачи бетона с высоты не более 1,5 метра снижает вероятность расслоения. При необходимости применяют скользящие трубы или желоба для точного позиционирования смеси.
Каждый слой тщательно уплотняют вибратором, с особым вниманием к зонам вокруг свай и арматуры. Вибратор погружают вертикально с плавным перемещением, выдерживая время не более 10-15 секунд на точку.
После заливки контролируют ровность поверхности правилом или виброрейкой, устраняя неровности. Сразу после выравнивания поверхность накрывают пленкой для предотвращения быстрого высыхания и образования трещин.
Оптимальная температура бетонирования – от +5 до +30 °C. При пониженных температурах необходимо использовать противоморозные добавки и утепление опалубки.
Заключительный этап – выдержка бетона с регулярным увлажнением в первые 7 суток для набора проектной прочности и предотвращения усадочных трещин.
Вибрирование и уплотнение бетонной плиты для предотвращения пустот
Правильное вибрирование – ключевой этап заливки бетонной плиты на сваях, обеспечивающий однородность смеси и исключающий образование пустот и раковин. Для вибрирования применяются глубинные вибраторы с частотой колебаний 12–18 кГц, погружаемые в бетон слоями по 30–50 см.
- Погружайте вибратор вертикально, избегая контакта с арматурой, чтобы не повредить каркас и обеспечить равномерное распределение вибрации.
- Время вибрирования каждого слоя составляет 10–15 секунд, до появления на поверхности бетонной смеси молочного раствора без крупнозернистых частиц.
- Перемещайте вибратор плавно, с шагом 20–30 см, обеспечивая полное охватывание площади слоя.
- Контролируйте вибрирование по звуку: оно должно быть ровным, без прерывистых шумов, указывающих на скопление воздуха или недостаточное уплотнение.
При отсутствии глубинных вибраторов допускается использование поверхностных вибраторов для тонкослойного уплотнения, но только в комбинации с глубинным методом для достижения плотности не ниже 95% по стандарту СНиП.
- После вибрирования верхний слой разглаживают правилом для удаления неровностей.
- Своевременное уплотнение снижает риск образования капиллярных пустот и увеличивает долговечность конструкции.
- При работе на сваях особое внимание уделяется вибрации в местах сопряжения с ростверком для обеспечения прочного сцепления.
Уход за бетонной плитой после заливки для достижения прочности
Сразу после заливки бетонной плиты необходимо обеспечить постоянное увлажнение поверхности минимум 7 дней. Недостаток влаги приводит к растрескиванию и снижению прочности. Рекомендуется накрыть плиту влажным полиэтиленом или использовать специальные влагозадерживающие покрытия.
Температурный режим важен для правильного твердения бетона. Оптимальная температура – от +10 до +25 °C. При температуре ниже +5 °C требуется применение прогрева с помощью электрических матов или термоодеял. При жаре выше +30 °C необходимы регулярные орошения для предотвращения быстрого испарения воды.
Первые 48 часов нельзя подвергать плиту нагрузкам и вибрациям. Для ускорения набора прочности допускается использование добавок-ускорителей, но их применение должно согласовываться с проектными требованиями.
Контроль прочности проводят с помощью отборных образцов – контрольных кубиков или цилиндров, которые заливают одновременно с плитой и испытывают в лаборатории через 7, 14 и 28 суток. Эти данные позволяют оценить качество твердения и при необходимости скорректировать дальнейшие действия.
После завершения первичного ухода рекомендуется защитить поверхность плиты от химических воздействий и механических повреждений, используя специальные пропитки или лакокрасочные материалы для бетона.
Вопрос-ответ:
Какие материалы и инструменты понадобятся для заливки бетонной плиты на сваях?
Для выполнения работы потребуется цемент, песок, щебень для приготовления бетона, арматурные стержни для усиления конструкции, сваи из бетона или металла, опалубка для формирования плиты, вибратор для удаления воздуха из смеси, а также инструменты для замешивания и заливки бетона — миксер, лопаты и уровень для контроля ровности поверхности.
Как подготовить участок перед началом заливки бетонной плиты на сваях?
Первым этапом является разметка территории с точным указанием местоположения свай и границ плиты. Затем участок очищают от растительности, мусора и неровностей. Важно провести геодезические работы, чтобы определить глубину и расположение свай с учетом грунтовых условий. После этого устанавливают сваи согласно проекту и проверяют их вертикальность и устойчивость.
В каком порядке происходит процесс заливки бетонной плиты на сваях?
Процесс включает несколько последовательных шагов. Сначала устанавливается опалубка, задающая форму плиты. Далее укладывается арматурная сетка или каркас для повышения прочности конструкции. Затем готовят бетонную смесь и заливают её в опалубку равномерно. После заливки используется вибратор, чтобы удалить воздушные пузыри и улучшить сцепление бетона. Завершают процесс выравниванием поверхности и защитой от быстрого высыхания.
Какие меры необходимо соблюдать для предотвращения трещин в бетонной плите после заливки?
Для снижения риска появления трещин важно тщательно соблюдать пропорции компонентов при приготовлении бетона и правильно уплотнять смесь. После заливки рекомендуется накрыть плиту пленкой или увлажнять её поверхность, чтобы замедлить высыхание и уменьшить напряжение внутри материала. Также не стоит подвергать плиту механическим нагрузкам в первые дни. При наличии больших площадей лучше предусмотреть деформационные швы, которые компенсируют расширение и сжатие бетона.
Как определить правильную толщину бетонной плиты на сваях для частного дома?
Толщина плиты зависит от нагрузок, которые она должна выдерживать, характеристик грунта и типа свай. Обычно для жилого дома плита делают толщиной от 15 до 25 сантиметров. Для более точного расчёта учитывают вес конструкции, возможные нагрузки от мебели и людей, а также особенности климатических условий. Проектирование и расчет параметров лучше доверять инженерам, которые учитывают все нюансы конкретного объекта.
Какие подготовительные этапы необходимо выполнить перед заливкой бетонной плиты на сваях?
Перед заливкой бетонной плиты на сваях требуется тщательно подготовить площадку. Сначала проводят геодезическую разметку, чтобы определить точное расположение свай и границ плиты. Затем устанавливают сваи и проверяют их вертикальность и высоту. После этого проводят армирование — укладывают металлическую сетку или прутья, которые придадут конструкции прочность и устойчивость к нагрузкам. Важно также обеспечить правильное утепление и гидроизоляцию основания. Неправильная подготовка может привести к деформациям и снижению долговечности конструкции.
Какие основные ошибки допускают при заливке бетонной плиты на сваях и как их избежать?
Одной из частых ошибок является недостаточное уплотнение бетона после заливки, что приводит к появлению пустот и снижению прочности плиты. Чтобы этого избежать, используют виброуплотнители и заливают бетон слоями с тщательным уплотнением каждого. Еще одна распространенная ошибка — неправильный подбор марки бетона. Для плит на сваях рекомендуется применять бетон с высокой прочностью и морозостойкостью, чтобы конструкция выдерживала нагрузки и климатические условия. Иногда неправильно выполняется армирование, либо арматура смещается во время заливки, что ослабляет плиту. Контролируйте положение арматуры и фиксируйте её надежно. Также важно соблюдать температурный режим и влажность в первые дни после заливки, чтобы избежать растрескивания и быстрого высыхания бетона.
