Для сварки профильных труб из нержавеющей стали оптимально применять аргонодуговую сварку (TIG). Этот метод обеспечивает качественный шов с минимальным количеством окалины и прожогов, что критично для сохранения антикоррозионных свойств металла. Использование неплавящегося вольфрамового электрода позволяет точно контролировать процесс и предотвращает перегрев материала.
В качестве защитного газа рекомендуется чистый аргон с расходом от 8 до 15 литров в минуту. Аргон создает инертную атмосферу, которая исключает окисление шва и снижает риск появления трещин. Для труб толщиной от 1,5 мм применяют присадочные проволоки на основе легированной нержавейки, например, марки ER316L, что улучшает прочность соединения и стойкость к агрессивным средам.
Для снижения термического напряжения и деформации профильных труб важна подготовка кромок с минимальным зазором – не более 1,5 мм. Настройка сварочного аппарата должна учитывать толщину стенки трубы: при 1–2 мм рекомендуется сила тока до 100 А, при большей толщине – пропорциональное увеличение. Следует избегать перегрева, который нарушает структуру нержавеющей стали и снижает долговечность конструкции.
Выбор типа сварки для профильной нержавеющей трубы
Для сварки профильной трубы из нержавеющей стали оптимальны методы TIG (аргонодуговая сварка) и MIG/MAG с использованием инертных газов. TIG обеспечивает высокое качество шва, минимальное тепловое воздействие и идеален для тонкостенных труб до 3 мм. Этот метод позволяет добиться высокой коррозионной стойкости и ровного внешнего вида сварного соединения.
MIG сварка с подачей проволоки и аргоном как защитным газом применяется при толщине стенки от 3 мм и выше, обеспечивая высокую производительность и достаточную прочность шва. При MIG сварке важно использовать проволоку из нержавеющей стали марки, близкой к свариваемой трубе, и соблюдать точный режим подачи газа для предотвращения окисления.
Ручная дуговая сварка электродом с нержавеющим покрытием подходит для толстостенных труб и ремонтных работ, однако требует высокой квалификации сварщика и последующей обработки шва для сохранения антикоррозийных свойств.
Важным фактором является предварительная очистка сварочных кромок от окалины и жиров, а также контроль температуры шва для исключения перегрева и изменения структуры металла. Выбор конкретного метода определяется толщиной стенки, назначением конструкции и требуемым уровнем эстетики шва.

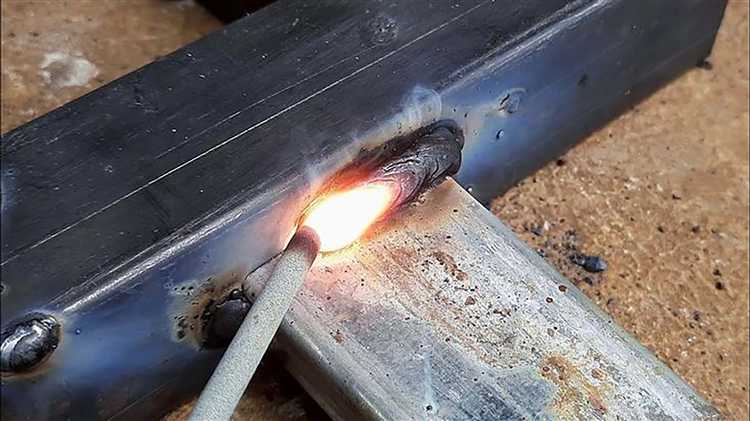

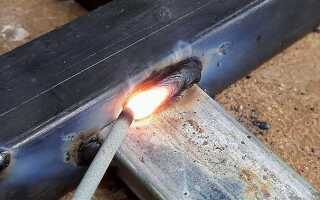

Какой электрод использовать для сварки нержавейки
Для сварки профильной трубы из нержавеющей стали применяют электроды на основе легированной проволоки с высокими антикоррозионными свойствами. Оптимальный выбор – электроды марки 308L или 316L, соответствующие типу нержавейки. Электрод 308L подходит для аустенитных сталей с содержанием хрома 18–20% и никеля 8–12%. Если труба содержит молибден (например, сталь марки 316L), используют электроды 316L, обеспечивающие повышенную устойчивость к коррозии.
Диаметр электрода выбирается с учётом толщины стенки трубы. Для тонкостенных профилей (до 3 мм) подходят электроды 2–3 мм, обеспечивающие контроль тепловложений и минимальный риск прожогов. Для более толстых труб оптимальны электроды диаметром 3–4 мм.
Сварка нержавейки требует сухих электродов с минимальной влажностью флюса, поэтому перед работой электроды обязательно просушивают при температуре 150–200°C в течение часа. Это предотвращает образование пор и трещин в шве.
Для обеспечения высокой прочности и коррозионной стойкости шва важно соблюдать рекомендованную полярность – чаще всего используют постоянный ток обратной полярности (DC+), что способствует стабильной дуге и хорошему провару.
Использование электродов других марок или без понижения углерода значительно повышает риск образования оксидных включений и снижает эксплуатационные характеристики сварного соединения.
Подбор проволоки для полуавтоматической сварки профильной трубы
Для сварки профильных труб из нержавеющей стали оптимальны проволоки на основе марки AISI 308L или 316L, соответствующие типу свариваемого металла. Проволока диаметром 0,8–1,0 мм обеспечивает стабильный сварочный процесс и хорошее проплавление стенок трубы.
При сварке труб с толщиной стенки до 3 мм рекомендуются проволоки 0,8 мм, для толщины более 3 мм – 1,0 мм. Важно выбирать проволоку с низким содержанием углерода (маркировка L), чтобы избежать образования карбидов и коррозионного разрушения шва.
Для полуавтоматической сварки в защитных газах чаще применяется проволока ER308L для аустенитных труб из стали 304 и ER316L для труб из стали 316. Газовая смесь Ar+2–5% CO₂ или Ar+2–5% O₂ улучшает стабилизацию дуги и снижает разбрызгивание, что важно при работе с тонкостенными профилями.
При сварке профильных труб из нержавейки с высокими требованиями к коррозионной стойкости рекомендуется использовать проволоку с повышенным содержанием молибдена (ER316L), особенно если трубы эксплуатируются в агрессивных средах.
Проволока должна иметь гладкую поверхность без окислов и дефектов, что гарантирует стабильную подачу и минимизирует возможность дефектов в сварном соединении.
Нужен ли защитный газ при сварке нержавеющей профильной трубы
Защитный газ при сварке нержавеющей профильной трубы необходим для предотвращения окисления и сохранения коррозионной стойкости металла в зоне шва. Обычно применяют аргон или смеси на его основе, которые обеспечивают инертную атмосферу и исключают контакт расплавленного металла с кислородом и азотом воздуха.
При TIG-сварке (вольфрамовым электродом) использование чистого аргона обязательно. Он стабилизирует дугу и минимизирует риск появления окалины и выгорания легирующих элементов, таких как хром и никель, критичных для сохранения свойств нержавейки.
При MIG-сварке защитный газ – чаще всего аргон с добавлением 2-5% кислорода или CO₂ – улучшает качество шва и снижает пористость. Однако превышение концентрации кислорода выше 5% ведет к ухудшению коррозионной стойкости из-за образования оксидных включений.
При сварке без защитного газа, например, электродами с покрытием, зона шва быстро окисляется, появляются сера и сульфиды, что снижает механическую прочность и устойчивость к коррозии. Для профильных труб из нержавейки этот эффект особенно критичен из-за повышенных требований к внешнему виду и долговечности конструкции.
Температурный режим при сварке тонкостенной профильной трубы
Контроль температурного режима при сварке тонкостенной профильной трубы из нержавеющей стали критичен для сохранения механических и коррозионных свойств материала. Температура нагрева и скорость охлаждения напрямую влияют на структуру шва и зону термического влияния.
- Температура предварительного подогрева должна поддерживаться в диапазоне 50–150 °C. Более высокие значения могут привести к излишнему росту зерна, что снижает прочность.
- Максимальная температура в зоне сварки не должна превышать 1100 °C, чтобы избежать оксидных пленок и перегрева, способных вызвать хрупкость и растрескивание.
- Рекомендуемый температурный режим охлаждения – не более 100 °C в минуту, что предотвращает образование карбидных выделений и сохраняет однородную структуру металла.
- Для контроля температуры рекомендуется использовать термопары или пирометры с точностью ±5 °C.
При автоматической сварке в защитных газах важно поддерживать стабильный температурный режим, корректируя параметры подачи проволоки и скорость движения горелки, чтобы избежать перегрева тонкой стенки трубы и минимизировать деформации.
Особенности зачистки и подготовки кромок перед сваркой
Перед сваркой профильной трубы из нержавеющей стали необходимо тщательно очистить и подготовить кромки для обеспечения качественного соединения и предотвращения дефектов. Основные требования включают удаление оксидной пленки, следов масла, грязи и коррозии. Зачистка выполняется металлической щеткой из нержавеющей стали с зернистостью 120–180, чтобы избежать попадания частиц углеродистой стали, способных вызвать точечную коррозию.
После механической очистки рекомендуется применять обезжириватель на основе спирта или ацетона для удаления органических загрязнений. Кромки под сварку профилируют с помощью шлифовального круга с зернистостью 60–80, чтобы обеспечить ровный и чистый срез без заусенцев, которые могут привести к непровару или пористости шва.
Оптимальный зазор между кромками составляет 1–2 мм, что обеспечивает хорошее проникновение сварочного металла. При выполнении сварки TIG (аргонодуговой) важно соблюдать угол обработки кромок 30–45° с каждой стороны, чтобы получить правильный профиль шва и снизить риск образования трещин.
После подготовки поверхность кромок должна иметь матовый, равномерный оттенок без ярких пятен или следов нагрева. Важно исключить контакт с углеродистыми металлами на этом этапе, поскольку их частицы вызывают межкристаллитную коррозию в шве. Для контроля качества зачистки применяется визуальный осмотр с увеличением и, при необходимости, контроль ультразвуком или капиллярными методами.
Как избежать деформации трубы после сварки
Для минимизации деформации профильной трубы из нержавеющей стали необходимо соблюдать жесткий контроль тепловложений. Рекомендуется использовать сварку TIG с минимально возможным током, чтобы ограничить зону нагрева. Температура подогрева перед сваркой не должна превышать 150°C, чтобы избежать излишнего расширения металла.
Обязательно выполнять симметричную сварку с равномерным распределением швов: сначала наносить точечные прихватки через каждые 50–70 мм, затем сваривать шов по участкам длиной не более 150 мм с интервалами для остывания не менее 30 секунд. Это снижает внутренние напряжения и предотвращает искривления.
После сварки трубу необходимо зафиксировать в приспособлении с точной геометрией, исключающем смещение. Использование водяного охлаждения в процессе помогает поддерживать стабильную температуру металла и уменьшить остаточные напряжения.
Для контроля деформаций применяют метод постепенного охлаждения: сначала выдерживают изделие при температуре около 100°C, затем медленно остужают до комнатной температуры. При необходимости проводят механическое выравнивание с использованием пресс-форм или оправок.
Вопрос-ответ:
Какие методы сварки подходят для профильной трубы из нержавеющей стали?
Для сварки профильной трубы из нержавейки чаще всего применяют TIG (аргонодуговая сварка) и MIG/MAG сварку с использованием инертных газов. TIG сварка позволяет добиться чистого и прочного шва, при этом металл меньше нагревается и сохраняет свои свойства. MIG сварка более производительна, но требует точной настройки параметров и использования подходящего проволочного электрода.
Можно ли сваривать нержавеющую профильную трубу обычным электродом, как черную сталь?
Обычные электроды для черной стали не подходят, так как нержавейка имеет другие химический состав и физические свойства. Для сварки нержавеющей стали нужны специальные электроды или проволока с аналогичным составом, чтобы избежать коррозии и сохранить прочность. Использование неподходящих расходников приводит к образованию трещин и разрушению шва со временем.
Какие газы применяются при сварке профильной трубы из нержавейки и зачем они нужны?
При сварке нержавеющей профильной трубы обычно используют аргон или смеси на основе аргона с добавками гелия или кислорода. Аргон создает защитную атмосферу, предотвращая контакт расплавленного металла с кислородом и азотом воздуха, что помогает избежать окисления и пористости шва. Иногда применяют добавки для улучшения проплавления и качества сварного соединения.
Насколько важно подготовить профильную трубу из нержавейки перед сваркой и что это включает?
Подготовка поверхности перед сваркой влияет на качество шва и долговечность соединения. Обычно это удаление загрязнений, масла, оксидной пленки и ржавчины с помощью механической обработки или химических средств. Гладкая и чистая поверхность помогает избежать дефектов сварки, таких как поры и трещины, а также обеспечивает лучшее сцепление металлов.
Какой режим сварки выбрать для тонкостенных профильных труб из нержавеющей стали?
Для тонкостенных труб оптимальны низкие токи и минимальная тепловложенность, чтобы не деформировать трубу и избежать прожогов. При TIG сварке рекомендуется использовать короткую дугу и точечное плавление с быстрым перемещением горелки. Параметры нужно подбирать с учетом толщины стенки и марки стали, чтобы получить ровный и прочный шов без перегрева металла.
Каким методом сварки лучше всего варить профильную трубу из нержавеющей стали?
Для сварки профильной трубы из нержавеющей стали обычно применяют TIG-сварку (аргонодуговую сварку вольфрамовым электродом). Этот метод позволяет получить качественный, прочный и аккуратный шов без окалины и минимальным термическим искажением материала. Благодаря точному контролю температуры и защиты сварочной ванны аргоном, шов сохраняет коррозионную стойкость и эстетичный внешний вид. Альтернативой может служить MIG-сварка с использованием проволоки из нержавейки и защитного газа, но для тонкостенных профильных труб TIG-сварка считается предпочтительнее.
Какие особенности нужно учитывать при сварке профильной трубы из нержавейки, чтобы избежать дефектов?
При сварке профильной трубы из нержавеющей стали важно уделить внимание подготовке кромок и очистке поверхности от загрязнений, масел и оксидной пленки. Нужно правильно подобрать параметры сварки — ток, напряжение и скорость, чтобы не прожечь тонкие стенки трубы и избежать перегрева. Важна защита обратной стороны шва аргоном, чтобы не образовывалась окись, которая снижает прочность соединения. Также стоит учитывать марки стали и наличие легирующих элементов — для разных типов нержавейки параметры могут отличаться. Соблюдение этих условий поможет получить шов без трещин, пор и других дефектов.
Загрузка...
