Зачем нужен геотекстиль при строительстве дорог

Геотекстиль с плотностью 300–600 г/м² и водопропускной способностью не менее 1·10⁻⁵ м/с обеспечивает разделение грунтовых слоев и предотвращает миграцию мелких частиц в основание. Для дорог с интенсивностью движения свыше 5 000 авт./сутки рекомендуется выбирать материалы с усилием на разрыв не менее 10 кН/м, что позволяет сохранять структурную целостность покрытия на протяжении не менее 8 лет без существенной осадки.

Внедрение геотекстиля снижает вероятность образования колейности на 35 % и продлевает срок службы дорожного полотна в среднем на 25 %. Оптимальная ширина полотнища – 3,5 м при поперечном нахлёсте 30 см и продольном – 50 см. При монтаже следует соблюдать уклон основания не менее 2 % и фиксировать концы материала в грунтовую траншею глубиной 10–15 см для предотвращения смещения под нагрузкой.

Для водоотводящих стоков применяют геотекстиль класса фильтрации FPC-01 с максимальным размером пор до 150 мкм. Вдоль обочин и в дренажных траншеях укладку выполняют с устройством обратной засыпки щебнем фракции 16–32 мм. Рекомендуется проводить контрольные проливы водой после каждого 100 м укладки: снижение пропускной способности более чем на 10 % сигнализирует о загрязнении материала и требует замены либо промывки.

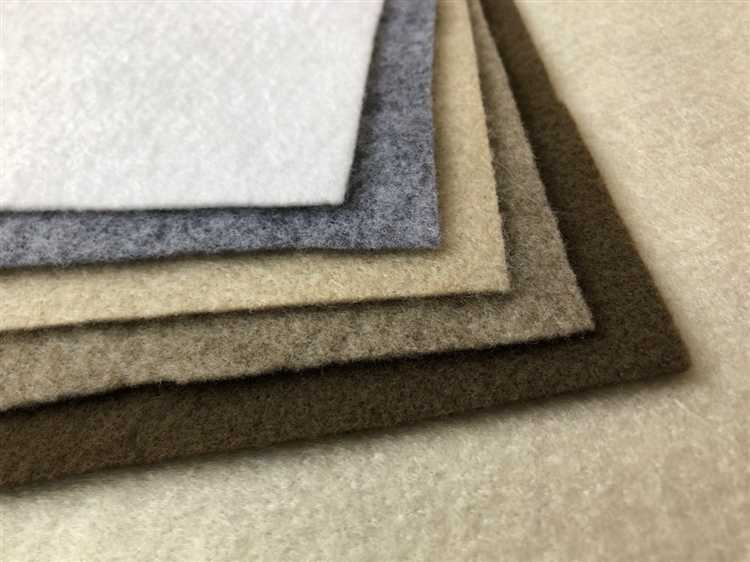

Выбор типа геотекстиля в зависимости от грунтовых условий

Для песчаных оснований (плотность пористости 0,35–0,45) подходят моно- и полимногонитевые геотекстили с плотностью 200–300 г/м² и допустимой водопропускной способностью 0,5–1,0 л/с·м². Рекомендована иглопробивная структура, обеспечивающая фильтрацию частиц диаметром не менее 0,15 мм и сопротивление растяжению ≥20 кН/м, что исключает миграцию песка в конструктивный слой.

На супесчаных и пылеватых грунтах (0,20–0,35 пористости) используют иглопробивной геотекстиль плотностью 300–400 г/м² с номинальным размером пор 0,075–0,15 мм. Минимальная прочность на разрыв должна составлять 25 кН/м, водопропускная способность – 0,3–0,6 л/с·м², коэффициент фильтрации – не ниже 1×10⁻⁴ м/с.

Для суглинистых и глинистых оснований (влажность до 25 %, пластичность LL=40–60) выбирают геотекстили повышенной плотности (400–600 г/м²) с низкой растяжимостью ≤50 % и прочностью ≥30 кН/м. Оптимальна двухслойная иглопробивная структура: плотный верхний слой для разделения, рыхлый нижний – для отвода избыточной влаги при давлении до 150 кПа.

На просадочных или органических грунтах (углубленный анализ органического вещества >5 %) лучше применять плетеный (woven) геотекстиль с плотностью ≥500 г/м², модулем упругости ≥600 кН/м и прорезиненным покрытием для защиты от биодеградации. Это обеспечивает жесткость конструкции и предотвращает искривления дорожного полотна под нагрузкой 200 кПа.

Для комплексных проектов на чередующихся грунтах рекомендуется комбинирование типов: в зоне песчаного основания – иглопробивной 250 г/м², далее на глинистом участке – плотность 500 г/м². Монтаж следует выполнять при температуре ≥+5 °C, с нахлёстом полотен не менее 50 см и закреплением каждые 1,5 м стальными скобами длиной 200 мм.

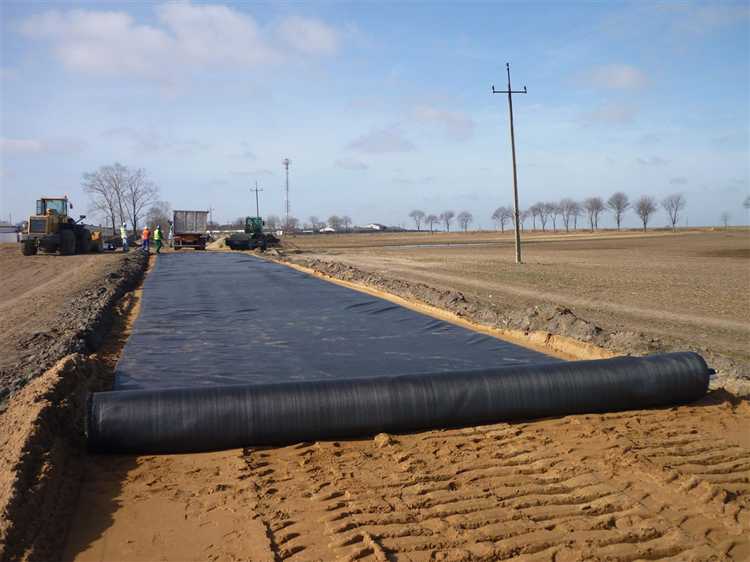

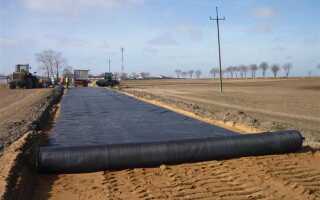

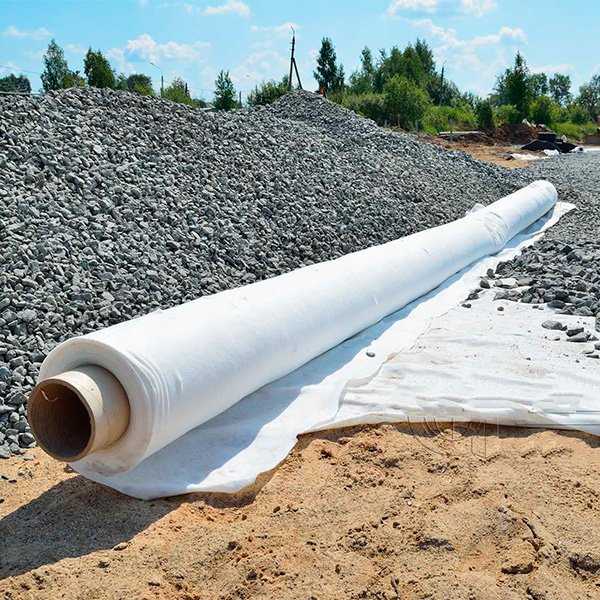

Технология укладки геотекстиля между слоями дорожной одежды

Перед укладкой необходимо проверить ровность и чистоту подготовленного основания: перепады высоты не должны превышать 10 мм на 1 м длины. Геотекстиль с плотностью 200–300 г/м² раскатывают поперек хода техники, обеспечивая направление волокон в основном перпендикулярно направлению движения транспорта.

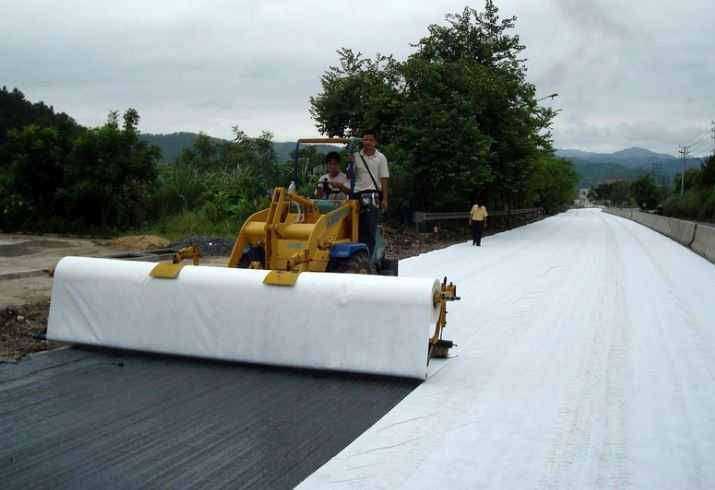

Развертывание производится с помощью транспортёра или вручную, избегая складок и натяжения свыше 3 % длины полотнища. Стыки полотен формируют внахлёст не менее 300 мм по направлению движения потока нагрузки и 200 мм – поперёк; при высоких нагрузках (Q>20 т/м²) увеличивают нахлёст до 400 мм.

Фиксацию геотекстиля осуществляют анкерными шпильками или строительными скобами через 1,5–2 м по периметру и в зоне нахлёстов. Для снижения риска смещения при подаче следующего слоя щебня скорость подачи материала должна быть не более 20 м³/ч на одну рабочую ширину.

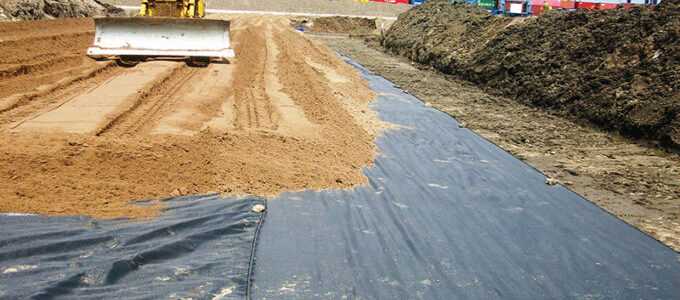

После укладки геотекстиля выполняют послойное уплотнение щебня или песчано-гравийной смеси дорожными катками массой 8–12 т, делая не менее 4 проходов при достижении плотности 0,98 ρmax по методу Кутта. Избыточная утрамбовка приводит к разрыву полотна и нарушению водопропускной способности.

Контроль качества ведут визуальным осмотром равномерности нахлёстов и отсутствием складок, а также пробными выемками по технологии сверления керна через геотекстиль с измерением уплотнения основания. Регистрация всех параметров выполняется в журнале работ с привязкой GPS-координат.

Применение геотекстиля для предотвращения смешивания грунтов

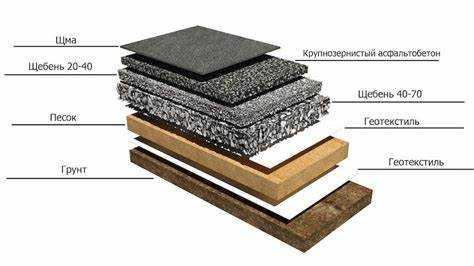

Геотекстиль выполняет функцию разделения слоёв грунтов, препятствуя миграции мелкофракционных частиц из нижележащего основания в щебёночный слой. Для устойчивости дорожной одежды рекомендуется использовать иглопробивные полипропиленовые ткани с фильтрационно-разделительными свойствами.

• Тип материала: иглопробивной геотекстиль на основе 100 % полипропилена.
• Поверхностная плотность: 200–300 г/м² (оптимально 250 г/м²) для классов дорожных нагрузок до 10 т/ос.
• Минимальная разрывная прочность: ≥ 15 кН/м в продольном и поперечном направлениях.
• Фильтрационно-водопропускная способность (коэффициент к): 0,1–0,3 л/с·м² при перепаде 100 мм.
• Размер эффективного фильтрационного отверстия (O90): 0,15–0,6 мм – обеспечивает удержание мелких частиц.

Рекомендации по монтажу:

• Подготовка основания: выровнять поверхность, удалить камни и острые предметы; обеспечить уклон 0,5–2 % для отвода воды.
• Развёртывание рулонов:
• Рулоны укладывать в направлении движения техники.
• Нахлёст по продольному шву минимум 0,5 м, по поперечному – 0,3 м.
• Закреплять геотекстиль анкерными дюбелями через каждые 1,5–2 м.
• Устройство верхнего слоя:
1. Накрыть геотекстиль слоем щебня фракции 20–40 мм толщиной не менее 200 мм.
2. Первоначальная уплотнение катком массой до 5 т, прохождение 2–3 раз.
3. Доводка слоёв – постепенное увеличение веса катка до 10 т.

Контроль качества:

• Визуальный осмотр геотекстиля на отсутствие разрывов и загрязнений.
• Измерение ширины нахлёстов и равномерности установки.
• Проверка плотности уплотнения щебня (плотность не менее 1,6 т/м³).

Правильное применение разделительного геотекстиля снижает вероятность просадки дорожного покрытия на 30–50 % и продлевает срок службы основания до 15 лет без капитального ремонта.

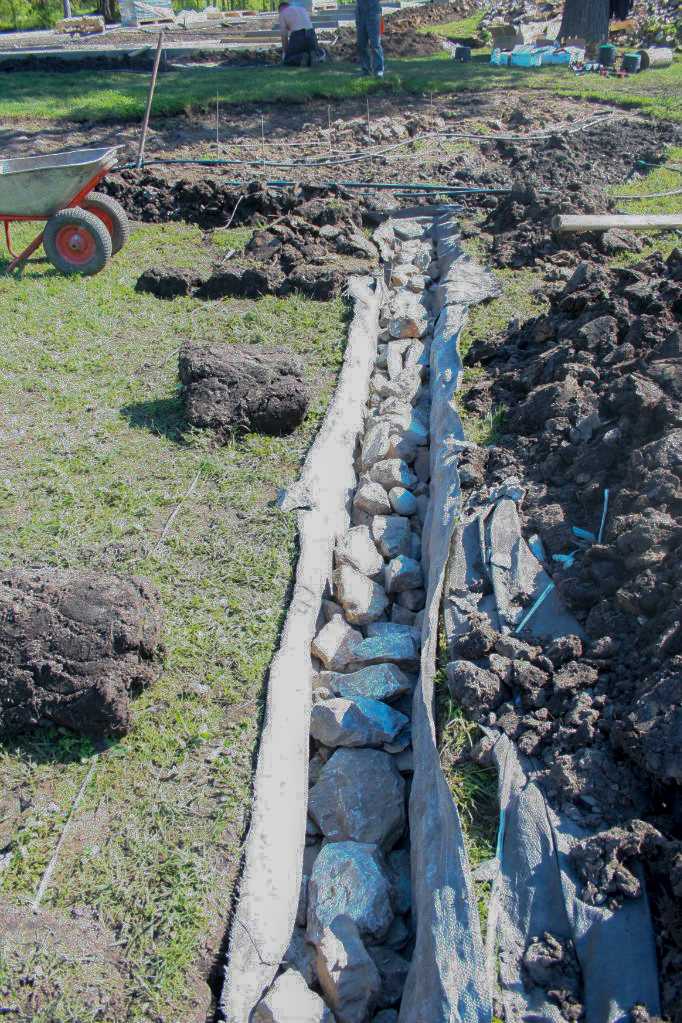

Роль геотекстиля в водоотводе и дренажных системах дороги

Геотекстиль обеспечивает эффективный отвод воды из дорожного основания, сочетая фильтрацию и защиту дренажных элементов. При правильном подборе и монтаже его применение снижает риск пучения, повышает несущую способность и продлевает срок службы дороги.

• Фильтрация: пористая структура (коэффициент пропускания воды ≥ 0,3 см/с) задерживает частицы крупнее 0,15 мм (O₉₅ ≥ 0,15 мм), предотвращая заиливание дренажных слоев.
• Трансмиссивность: геотекстили с остаточной транспирацией ≥ 1·10⁻³ м²/с обеспечивают бесперебойный сброс воды под нагрузкой до 50 кПа.
• Прочность и долговечность: прочность на разрыв от 20 до 50 кН/м гарантирует сохранность целостности при засыпке и механическом воздействии.

Рекомендации по проектированию дренажа с геотекстилем:

1. Выбор материала по стандартам EN ISO 10722 и AASHTO M288: уточнить O₉₅, транспмиссивность и прочность на истирание.
2. Укладка с перекрытием швов не менее 30 см и раскладка от низшей точки к высокой – для направленного сброса воды.
3. Защита перфорированных труб в кюветах и коллекторах: обернуть геотекстилем с плотностью 100–200 г/м², после чего засыпать щебнем фракции 16–32 мм.
4. Контроль работ: провести полевые испытания на фильтрующую способность (метод пятикратного замачивания по AASHTO T288) и измерить параметры дренажа после благоустройства.

Регулярное техническое обслуживание включает проверку состояния геотекстиля при сезонных осмотрах (минимум раз в год) и замену участков с нарушенной целостностью. Такой подход удерживает гарантированные расходы на ремонт дороги в пределах 5–7 % от первоначальных инвестиций.

Особенности использования геотекстиля на участках с повышенной нагрузкой

На участках дорог с интенсивным движением (более 5 000 автомашин в сутки) рекомендуются геотекстили с разрывной нагрузкой не менее 60 кН/м по утку и основы. Толщина полотна должна составлять от 1,2 до 1,5 мм, плотность – от 200 до 300 г/м².

Для предотвращения продольной и поперечной деформации основания используют геотекстиль со стойкостью к проколам не менее 8 000 г (метод Цинкера). Рекомендуемая скорость фильтрации – не менее 1,2 л/мин·м², чтобы обеспечить эффективный отвод воды при нагрузке до 300 кПа.

Швы полотен укладывают с нахлёстом в 0,5–0,7 м и фиксируют анкерными скобами с шагом 1,0 м. Траншеи для закрепления краёв делают глубиной 150 мм и шириной 300 мм, присыпая грунтом слоями по 100 мм с уплотнением не менее 0,20 МПа.

При укладке на обочинах и съездах с высокой нагрузкой рекомендуются геотекстили с коэффициентом растяжения ≤ 50 %, чтобы минимизировать образование волновых деформаций под нагрузкой до 400 кПа.

Перед монтажом полотно разворачивают и выдерживают на открытом воздухе не менее 2 часов для снятия складок, после чего проверяют отсутствие механических повреждений. Нарезку и монтаж проводят при температуре воздуха выше +5 °C, избегая разрывов и перегибов.

Для повышения долговечности в условиях циклических нагрузок (суточные перепады от –10 °C до +35 °C) выбирают геотекстили на основе полипропилена с UV-стабилизацией, способные сохранять прочностные характеристики в течение не менее 10 лет.

Ошибки при укладке геотекстиля и их последствия для дорожного полотна

Нарушение технологии стыковки полотен, особенно при несовпадении нахлестов, уменьшает герметичность и устойчивость конструкции к смещениям. Минимальный рекомендуемый нахлест – 20-30 см, при этом его необходимо фиксировать с помощью специальных крепежей или сварки, иначе возможны смещения под нагрузкой.

Ошибки в выборе типа геотекстиля для конкретного слоя дороги также приводят к преждевременному износу. Например, использование слабого геотекстиля в качестве разделительного слоя при сильных динамических нагрузках способствует деформации основания и образованию колейности.

Недостаточная подготовка основания перед укладкой геотекстиля снижает его эксплуатационные характеристики. Поверхность должна быть выровнена и очищена от острых предметов, способных повредить материал, иначе увеличивается риск разрывов и снижается долговечность покрытия.

Несоблюдение последовательности укладки – например, укладка геотекстиля после гравийной подготовки – приводит к потере фильтрующих и разделительных функций. Геотекстиль должен укладываться строго по проекту, обычно сразу после выравнивания основания.

Пренебрежение креплением геотекстиля при ветровых нагрузках вызывает смещение полотна, что ведет к оголению основания и снижению прочности дорожного слоя. Использование анкерных фиксаторов или временных грузов обязательно на открытых участках.

Итогом перечисленных ошибок становятся локальные просадки, деформации и ускоренный износ дорожного покрытия. Для предотвращения этих последствий необходим строгий контроль качества укладки, правильный подбор материала и точное соблюдение технологических регламентов.

Требования к хранению и транспортировке геотекстиля на стройплощадке

Геотекстиль необходимо хранить в заводской упаковке, защищённой от воздействия ультрафиолета, влаги и механических повреждений. Рекомендуется размещать рулоны горизонтально на ровной поверхности, исключающей деформацию материала, на высоте не менее 0,2 м от земли для предотвращения контактного увлажнения.

Температурный режим хранения должен поддерживаться в диапазоне от -20°C до +40°C. При превышении верхнего предела свыше 50°C возможно изменение структурных свойств полотна, что снижает его эксплуатационные характеристики.

Для транспортировки рулонов геотекстиля требуется использовать закрытые транспортные средства с надёжной фиксацией материала. Запрещено складировать рулоны вертикально, что может вызвать смятие и разрывы. Максимальная нагрузка на один рулон не должна превышать 250 кг.

При разгрузке следует применять средства механизации с мягкими захватами или ремнями без острых элементов, чтобы избежать повреждений полотна. Геотекстиль не допускается к транспортировке совместно с абразивными материалами и химически активными веществами.

Вопрос-ответ:

Какие задачи решает геотекстиль при строительстве дорог?

Геотекстиль применяется для разделения слоев грунта, предотвращая их смешивание, что увеличивает прочность и долговечность дорожного покрытия. Он также способствует улучшению дренажа, снижая риск образования луж и разрушения основания.

Как влияет использование геотекстиля на срок службы дороги?

Геотекстиль уменьшает деформации основания и предотвращает проникновение влаги, что снижает вероятность возникновения трещин и выбоин. Это помогает сохранить структуру дороги и продлевает её эксплуатацию без необходимости частого ремонта.

Какие виды геотекстиля чаще всего применяются в дорожном строительстве?

Наиболее популярны иглопробивные и термоскрепленные материалы. Иглопробивные отличаются хорошей проницаемостью и прочностью, что подходит для дренажных функций, а термоскрепленные обеспечивают высокую устойчивость к механическим нагрузкам и агрессивным условиям.

Можно ли использовать геотекстиль на всех типах грунтов и при любых климатических условиях?

Геотекстиль применим практически на всех типах грунтов, включая слабые и пучинистые. Он помогает стабилизировать почву даже в условиях повышенной влажности и перепадов температуры, что делает его универсальным решением для различных климатических зон.

Как правильно укладывать геотекстиль при строительстве дороги, чтобы обеспечить максимальную эффективность?

Геотекстиль укладывают на подготовленное основание с небольшим натяжением, избегая складок и повреждений. Листы укладывают с нахлестом в 20-30 см, чтобы предотвратить попадание грунта между ними. После укладки материал фиксируют и покрывают слоем песка или щебня для защиты.
