Реле напряжения представляет собой устройство, предназначенное для защиты электрических систем от неблагоприятных изменений в уровне напряжения. Оно автоматически отключает нагрузку при падении или повышении напряжения за пределы установленных значений. Основная задача реле – предотвратить выход из строя оборудования, которое может не выдержать подобных колебаний.
Состав реле напряжения включает несколько ключевых компонентов, каждый из которых выполняет свою функцию. Основной элемент – схема управления, которая принимает решение о необходимости отключения питания на основе анализа показателей напряжения. В реле напряжения используется чувствительный элемент, например, трансформатор напряжения, который преобразует высокое напряжение в управляемые значения.
Не менее важный элемент – контактная группа, которая непосредственно выполняет включение или отключение нагрузки. Контакты могут быть как механическими, так и электронными, в зависимости от типа устройства. Механические контакты более дешевы, но имеют ограниченный ресурс работы, тогда как электронные контакты обеспечивают более долгий срок службы, но они стоят дороже.
Важной частью устройства является источник питания, обеспечивающий нормальную работу реле. В большинстве моделей это может быть как постоянное, так и переменное напряжение, с учетом потребностей устройства. Дополнительные защитные элементы, такие как предохранители и фильтры, также могут быть включены в состав реле напряжения для защиты от коротких замыканий или помех в сети.
Для эффективной работы реле напряжения важен правильный подбор всех компонентов, что обеспечит его долгосрочную и надежную эксплуатацию в различных электрических системах.
Как работает микропроцессор в реле напряжения
Микропроцессор в реле напряжения выполняет ключевую роль в контроле и обработке сигналов, поступающих от датчиков напряжения. Он анализирует данные, поступающие с входных цепей, и принимает решения о включении или отключении нагрузки в зависимости от установленных пороговых значений напряжения.
Процессор получает сигналы от датчиков через аналого-цифровой преобразователь (АЦП), который преобразует напряжение в цифровую форму. Это позволяет микропроцессору точно оценить текущие параметры сети и сравнить их с заданными критериями. Например, если напряжение выходит за пределы безопасных значений, процессор может сразу среагировать, отключив цепь питания, чтобы предотвратить повреждения оборудования.
Микропроцессор также контролирует различные временные задержки, которые могут быть настроены в реле напряжения. Это важно для фильтрации кратковременных скачков или падений напряжения, которые не представляют угрозу для оборудования. Такие задержки позволяют предотвратить ложные срабатывания устройства при случайных колебаниях.
Кроме того, процессор в реле напряжения управляет пользовательским интерфейсом, предоставляя информацию о текущем состоянии сети. Это может включать отображение данных о номинальном и текущем напряжении, а также предупреждения о неисправностях или отклонениях. На более сложных моделях микропроцессор может управлять настройками порогов напряжения и времени реакции.
Таким образом, микропроцессор не только выполняет роль интеллектуального контроллера, но и обеспечивает гибкость работы реле, позволяя настроить его под различные условия эксплуатации и защищать оборудование от повреждений, вызванных нестабильностью напряжения.
Типы датчиков напряжения в реле и их особенности
Датчики напряжения в реле напряжения обеспечивают точное измерение уровней электрического напряжения для активации защитных функций. Существует несколько типов датчиков, каждый из которых имеет свои особенности и применяется в зависимости от условий эксплуатации и требований к точности измерений.
Электромеханические датчики используют переменные резисторы, которые изменяют свое сопротивление в зависимости от уровня напряжения. Эти датчики широко применяются в реле для защиты от перенапряжений и пониженных напряжений. Их основное преимущество – простота конструкции и высокая надежность, однако они могут иметь ограниченную точность при изменении температуры.
Напряженческие трансформаторы (ТН) представляют собой устройства, которые преобразуют высокое напряжение в более низкое значение, пригодное для измерений. Они обеспечивают высокую точность и долговечность. Такие датчики часто используются в промышленных реле, где требуется высокая степень защиты и устойчивость к внешним воздействиям. Они подходят для работы с большими мощностями, но занимают больше места и могут быть более дорогими по сравнению с другими типами.
Полупроводниковые датчики на основе диодов или транзисторов являются наиболее распространенными в современных реле напряжения. Они могут оперативно измерять небольшие изменения напряжения и реагировать на них быстрее, чем механические аналоги. Полупроводниковые датчики отличаются высокой чувствительностью и возможностью интеграции в компактные схемы. Однако они могут быть чувствительны к температурным колебаниям, что требует дополнительной компенсации.
Сенсоры на основе оптроников используют оптические элементы для измерения напряжения. Эти датчики обладают высокой устойчивостью к внешним помехам и могут использоваться в сложных условиях, таких как высокочастотные помехи или электромагнитное излучение. Хотя они обеспечивают очень высокую точность, их стоимость и сложность монтажа могут быть достаточно высокими, что ограничивает их применение в бытовых устройствах.
Выбор типа датчика напряжения зависит от таких факторов, как требуемая точность, рабочие условия, стоимость устройства и ожидаемый срок службы. Важно также учитывать, что точность измерений и быстрота реакции реле напрямую зависят от качества датчика, его чувствительности и конструктивных особенностей.
Роль предохранителей и защиты от короткого замыкания
Предохранители действуют как слабое звено, которое разрывает цепь, когда ток превышает допустимое значение. Обычно они имеют элемент, который плавится при перегрузке или коротком замыкании, таким образом, предотвращая дальнейшее распространение аварии. Для защиты от короткого замыкания важно правильно выбирать номинал предохранителя, соответствующий максимальной мощности устройства. Это позволяет избежать ложных срабатываний при нормальных пиковых нагрузках, но при этом защищает от настоящей угрозы.
Важно, чтобы система защиты от короткого замыкания имела высокую скорость срабатывания. В реле напряжения обычно используется автоматическое выключение при коротком замыкании, что позволяет минимизировать ущерб для цепи и оборудования. Кроме того, защита от КЗ должна быть сбалансирована с другими параметрами устройства, такими как ток срабатывания и время реакции. Избыточная чувствительность может привести к частым срабатываниям, тогда как недостаточная – не обеспечит должной защиты.
В реле напряжения также могут быть использованы дополнительные элементы защиты, такие как диоды, которые предотвращают обратные токи и минимизируют риск повреждения компонентов. При выборе предохранителя важно учитывать также его тип – быстрые предохранители применяются для защиты чувствительных компонентов, тогда как более медленные модели могут использоваться для защиты цепей с допустимыми пиковыми нагрузками.

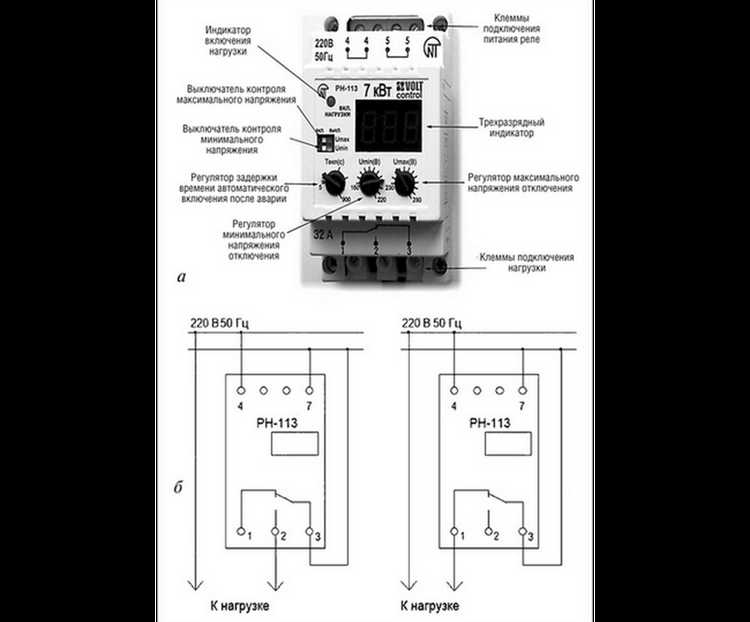

Как регулируется порог срабатывания реле напряжения
Регулировка порога срабатывания реле напряжения осуществляется с помощью встроенного механизма, который позволяет пользователю настроить пределы, при которых устройство будет включать или отключать нагрузку. Порог срабатывания определяется минимальным и максимальным значением напряжения, которое реле может воспринимать как безопасное для работы подключённого оборудования.
В реле напряжения обычно присутствует два ключевых параметра для регулировки: порог срабатывания на пониженное напряжение и порог срабатывания на повышенное напряжение. Эти значения могут быть настроены вручную с помощью потенциометра или с помощью цифрового дисплея в более современных моделях.
Для точной настройки порога срабатывания важно учитывать диапазон допустимых значений для каждого конкретного устройства. Например, стандартные пороги срабатывания могут варьироваться от 180 до 250 В для бытовых моделей реле, но для более чувствительных приборов могут быть установлены более узкие диапазоны. Некоторые реле могут иметь шаг регулировки от 1 В, что позволяет точно настроить порог в зависимости от особенностей сети.
Механизм регулировки чаще всего реализуется с помощью встроенного потенциометра, который регулирует внутреннее напряжение сравнения, с которым производится анализ входного напряжения. Когда входное напряжение выходит за установленные пределы, реле реагирует соответствующим образом, включая или выключая цепь.
Некоторые модели реле напряжения оснащены дип-выключателями для выбора предустановленных значений порога срабатывания, что делает процесс настройки более простым. Эти устройства автоматически подбирают диапазоны на основе выбора пользователя, что значительно упрощает использование для менее опытных пользователей.
Кроме того, важно учитывать плавность регулировки, поскольку резкие изменения напряжения могут привести к излишнему количеству срабатываний. Модели с функцией сглаживания выходного сигнала могут исключить ложные срабатывания при кратковременных колебаниях напряжения.
Для точного регулирования порога важно понимать характеристики подключаемого оборудования и типы колебаний напряжения в сети. Несоответствие порога срабатывания может привести к преждевременному отключению оборудования или его повреждению при слишком высоком пороге. Рекомендуется выбирать модели с широким диапазоном регулировки и возможностью точной настройки в зависимости от условий эксплуатации.
Механизм работы индикации и сигнализации состояния реле
Механизм работы индикатора состояния строится на принципе изменения яркости или цвета света в зависимости от рабочего состояния реле. Например, при нормальной работе реле светодиод может гореть зелёным цветом, сигнализируя об отсутствии неисправностей. В случае отклонений от номинальных значений напряжения индикатор меняет цвет, например, на красный, чтобы предупредить пользователя о возникшей проблеме.
Также в реле напряжения могут использоваться звуковые сигналы для более чёткого уведомления. При возникновении аварийной ситуации, например, при перегрузке или превышении допустимого уровня напряжения, реле может сработать звуковой сигнал, который будет сопровождать визуальную индикацию. Звуковая сигнализация помогает оперативно обратить внимание на неисправность, даже если пользователь находится на расстоянии от устройства.
Для повышения удобства эксплуатации реле могут быть оборудованы многоуровневыми индикаторами, которые различают тип и степень неисправности. Например, один индикатор может показывать, что напряжение выше или ниже допустимого диапазона, а второй сигнализирует о длительном превышении этих значений, что может привести к повреждению оборудования.
Особое внимание стоит уделить точности сигнализации в реле с интеллектуальными функциями. В таких устройствах часто используется цифровая индикация, которая может отображать конкретные значения напряжения, тока или температуры, а также отклонения от нормальных параметров. В некоторых моделях предусмотрена возможность подключения к мобильным устройствам через приложение, что расширяет функционал сигнализации и позволяет получать уведомления в режиме реального времени.
Параметры, влияющие на точность и стабильность работы реле
Точность и стабильность работы реле напряжения зависят от множества факторов, которые непосредственно влияют на его эффективность и надежность. Эти параметры можно разделить на электрические, механические и температурные характеристики, которые необходимо учитывать при проектировании и эксплуатации реле.
- Напряжение срабатывания. Этот параметр определяет, при каком уровне напряжения реле должно включиться или отключиться. Он должен быть настроен с высокой точностью для предотвращения ложных срабатываний или пропусков критических изменений напряжения. Точные значения можно достичь с помощью высококачественных компонентов и прецизионных настроек.
- Гистерезис. Гистерезис определяет диапазон изменения напряжения, при котором реле не будет реагировать на колебания. Малые значения гистерезиса повышают чувствительность, но могут привести к частым срабатываниям. Большие значения уменьшают частоту срабатываний, но могут вызвать задержки в реакции реле. Оптимизация гистерезиса необходима для стабильности работы в условиях переменного напряжения.
- Температурный коэффициент. Все компоненты реле, включая резисторы и транзисторы, подвержены изменениям своих характеристик при изменении температуры. Для улучшения стабильности работы реле важна высокая температурная стойкость компонентов, а также минимизация отклонений параметров в широком диапазоне температур.
- Качество элементов и материалов. Реле, использующие компоненты с высокими tolerances, обеспечивают большую точность работы. Например, использование высококачественных стабилизаторов напряжения и точных резисторов уменьшает влияние случайных отклонений на срабатывание устройства.
- Помехозащищенность. Электромагнитные помехи, возникающие в электросети, могут влиять на работу реле. Для улучшения стабильности и точности работы устройства важно использовать фильтры, экранирование и другие методы защиты от помех.
- Качество питания. Стабильность источника питания напрямую влияет на работу схемы. Колебания или нестабильность напряжения питания могут вызвать ошибки в работе реле, приводя к ложным срабатываниям или сбоям в его функции.
- Сопротивление контактов. Высокое сопротивление контактов может вызвать снижение точности срабатывания реле. Для минимизации потерь и обеспечения стабильности важно использовать материалы с низким сопротивлением и высокой проводимостью, такие как серебро или золото.
- Время реакции. Время, которое требуется реле для срабатывания, также влияет на его точность. При чрезмерно долгом времени отклика, напряжение может выйти за пределы допустимого диапазона, прежде чем реле успеет сработать. Поэтому важно учитывать оптимальные характеристики для быстрой реакции.
Все эти параметры взаимосвязаны и требуют внимательного подхода при выборе и настройке реле напряжения. С учетом конкретных условий эксплуатации можно минимизировать риски и обеспечить бесперебойную работу устройства.
Вопрос-ответ:
Что представляет собой реле напряжения и какие его основные компоненты?
Реле напряжения — это устройство, предназначенное для защиты электрических приборов и оборудования от скачков напряжения. Основными его компонентами являются датчики напряжения, которые фиксируют изменения в сети, и исполнительный механизм, который отключает оборудование при превышении допустимых значений. В реле также могут быть предусмотрены дополнительные элементы, такие как индикация состояния устройства или возможность настройки порогов срабатывания.
Как работает реле напряжения и какие его ключевые функции?
Реле напряжения мониторит уровень напряжения в электрической сети. Когда значение напряжения выходит за пределы заданного диапазона, реле срабатывает и отключает подключенное оборудование. Это помогает предотвратить повреждения от перепадов напряжения. Основная функция реле — защита оборудования, но некоторые модели могут также выполнять функции контроля за частотой сети или времени срабатывания.
Какие типы реле напряжения существуют и чем они отличаются друг от друга?
Существует несколько типов реле напряжения, в зависимости от их назначения и принципа работы. Например, реле с фиксированными порогами отключения, которые реагируют на конкретные значения напряжения, и реле с регулируемыми порогами, которые позволяют пользователю настроить минимальные и максимальные уровни напряжения для срабатывания. Также различаются реле по типу защиты: от перенапряжения, пониженного напряжения, а также комбинированные устройства, которые могут защищать от обоих видов проблем.
Как установить и настроить реле напряжения?
Установка реле напряжения требует соблюдения ряда правил безопасности. Реле обычно подключается между источником питания и потребителем. После монтажа важно настроить параметры порогов срабатывания, чтобы устройство реагировало только на те колебания напряжения, которые могут повредить технику. Настройка может включать в себя выбор минимального и максимального значений напряжения, времени задержки срабатывания и других параметров в зависимости от модели устройства.
Можно ли использовать реле напряжения для защиты всех типов электрооборудования?
Реле напряжения подходит для защиты большинства бытовых и промышленного назначения устройств, однако важно учитывать технические характеристики самого реле и защищаемого оборудования. Для более чувствительных устройств, например, для некоторых типов серверов или медицинского оборудования, могут понадобиться специализированные устройства защиты, которые дополнительно учитывают и другие параметры сети, такие как частота и мощность.
Какие основные элементы входят в состав реле напряжения?
Состав реле напряжения включает в себя несколько ключевых компонентов, каждый из которых выполняет свою функцию для обеспечения правильной работы устройства. Одним из главных элементов является датчик напряжения, который измеряет уровень электрического напряжения в сети. Если напряжение выходит за допустимые пределы, датчик передает сигнал на контроллер. Контроллер отвечает за обработку полученной информации и активацию соответствующих механизмов защиты. Кроме того, в реле напряжения есть исполнительные элементы, такие как реле, которые могут отключить нагрузку при возникновении опасной ситуации, например, при слишком высоком или низком напряжении. Также важным компонентом является индикатор состояния устройства, который информирует пользователя о текущем состоянии сети и устройства в целом.
Как работает реле напряжения и какие его основные функции?
Реле напряжения предназначено для защиты электросетей и подключенных к ним устройств от повреждений, вызванных нестабильным напряжением. Оно отслеживает уровень напряжения в сети и при обнаружении отклонений от нормы (например, при понижении или повышении напряжения) активирует защитные функции. Основные функции реле напряжения включают в себя контроль за уровнем напряжения, отключение питания в случае неисправностей (например, при слишком высоком или низком напряжении), а также восстановление питания после стабилизации напряжения. Таким образом, реле напряжения выполняет роль защитного устройства, предотвращая повреждения оборудования и обеспечивая стабильную работу электросети.
