Подшипник – это не только элемент механизма, но и основа для самодельного ролика. Если у вас есть подшипник диаметром от 22 до 35 мм, корпус из прочного пластика или алюминия и ось подходящего диаметра, вы можете собрать рабочий ролик для различных бытовых задач: направляющих, тележек, самодельных станков.
Выбор подходящего подшипника по размеру и типу
- Внутренний диаметр (d) должен строго соответствовать оси или валу, на который ролик будет крепиться. Стандартные размеры для самодельных конструкций – 8, 10, 12 мм.
- Внешний диаметр (D) определяет общие габариты ролика и влияет на его устойчивость и нагрузку. Обычно выбирают диапазон от 22 до 35 мм для компактных роликов.
- Ширина подшипника (B) важна для распределения нагрузки и жесткости конструкции. Оптимально – 7–10 мм для прочности без излишнего веса.
Тип подшипника зависит от условий эксплуатации и нагрузки:
- Шариковые подшипники радиальные – универсальны, выдержива

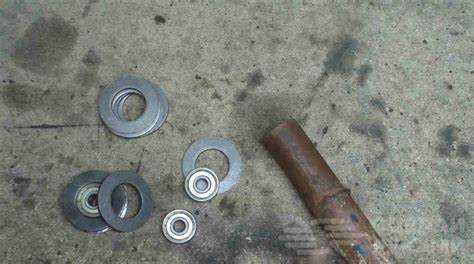

Необходимые инструменты и материалы для сборки ролика
Подшипник – основной элемент ролика. Рекомендуется использовать подшипники размером 608, обеспечивающие оптимальную прочность и плавность вращения. Желательно выбирать модели с качественной смазкой и защитным кожухом.
Ось – стержень из стали или алюминия диаметром 6-8 мм и длиной, соответствующей ширине подшипника и конструкции ролика. Для крепления подходят металлические шпильки или специально выточенные оси.
Корпус ролика можно изготовить из дерева (берёза, бук), пластика (ПВХ труба или лист), либо использовать готовые колёсные диски. Толщина материала должна быть не менее 8-10 мм для прочности и устойчивости.
Крепёжные элементы: гайки с шайбами, стопорные кольца или фиксирующие шплинты, обеспечивающие надёжную фиксацию подшипника на оси и исключающие люфт.
Инструменты: плоская и крестовая отвертка для разборки и фиксации, разводной ключ или набор гаечных ключей для работы с гайками, рулетка или штангенциркуль для точных замеров деталей.
Дополнительно пригодятся абразивная бумага средней зернистости для обработки поверхности корпуса и снятия заусенцев, а также смазка на основе литола или графита для повышения ресурса подшипников.
Подготовка подшипника к использованию: очистка и проверка
Перед сборкой ролика необходимо тщательно очистить подшипник от заводской смазки и загрязнений. Для этого подшипник помещают в емкость с изопропиловым спиртом или керосином и выдерживают 10-15 минут. После замачивания используют мягкую кисточку или ватный тампон для удаления остатков грязи. Не рекомендуется применять металлические щетки или абразивы, чтобы не повредить внутренние детали.
После очистки подшипник необходимо полностью просушить на воздухе или продувкой сжатым воздухом. Наличие влаги приведет к преждевременному корродированию и ухудшению работы ролика.
Проверка подшипника начинается с визуального осмотра. Следует убедиться в отсутствии трещин на корпусе и внешних кольцах, деформаций сепаратора и повреждений шариков. Даже мелкие дефекты способны снизить срок службы и ухудшить плавность вращения.
Далее проверяют вращение подшипника вручную. Плавное и равномерное движение без заеданий и посторонних шумов свидетельствует о его исправности. Если подшипник туго вращается или издает скрипы, его следует заменить или провести дополнительную смазку.
Перед установкой в ролик рекомендуется нанести высококачественную литиевую смазку или специальное масло для подшипников, объемом около 0,1-0,2 грамма. Избыточное количество смазки затруднит вращение и привлечет пыль, недостаток приведет к быстрому износу.
Изготовление корпуса ролика из подручных материалов
Для корпуса ролика подойдёт плотный пластик толщиной от 3 мм, дерево или фанера толщиной 6–8 мм. Из пластика удобно вырезать заготовку с помощью лобзика или ножовки, а для дерева – использовать стамеску и шлифовальную бумагу для обработки кромок. Диаметр корпуса должен превышать внутренний диаметр подшипника минимум на 2 мм, чтобы обеспечить плотную посадку без люфта.
Вырезанные из материала два одинаковых диска соединяются между собой с помощью дистанционной втулки или короткой трубы, подходящей по внутреннему диаметру подшипника. Длина втулки определяет ширину ролика и должна совпадать с толщиной подшипника, чтобы подшипник располагался ровно по центру корпуса.
Для крепления дисков используют клеевой состав типа эпоксидной смолы или моментального клея с заполнением зазоров. После сборки корпус необходимо зашлифовать, особенно края, чтобы избежать заусенцев и острых углов. Если выбран деревянный корпус, рекомендуется покрыть его лаком или акриловой краской для защиты от влаги и увеличения износостойкости.
При необходимости сделать корпус более жёстким можно вставить дополнительное внутреннее кольцо из плотного картона или тонкого металла, что усилит конструкцию и уменьшит деформацию при нагрузках. Все отверстия для подшипника должны иметь точные размеры с допуском не более 0,1 мм для обеспечения стабильного вращения ролика.

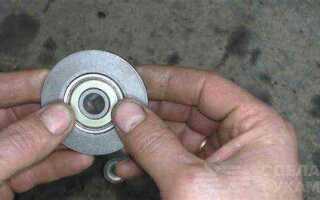

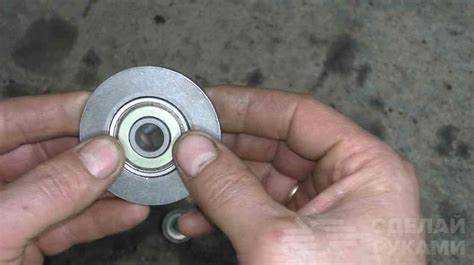

Установка оси и фиксация подшипника внутри корпуса
Перед монтажом оси убедитесь, что диаметр оси точно соответствует внутреннему отверстию подшипника, с допуском не более 0,01 мм для обеспечения плотной посадки без люфта. Ось рекомендуется изготавливать из стали 45 или нержавейки с обработанной поверхностью, чтобы избежать коррозии и износа.
Подшипник вставляется в корпус с помощью прессового монтажа или аккуратного вбивания через деревянный или пластиковый ограничитель, чтобы не повредить уплотнительные элементы и наружное кольцо. Посадка подшипника в корпус должна быть с натягом 0,02–0,05 мм для предотвращения смещения при работе.
Фиксация подшипника внутри корпуса выполняется установкой стопорных колец или запрессовкой фиксирующего кольца в канавку корпуса, если она предусмотрена конструкцией. Альтернативно, используется фиксирующий клей на основе цианоакрилата или эпоксидной смолы, наносящийся тонким слоем на наружное кольцо подшипника перед посадкой.
После установки ось вводится в подшипник плавно, без усилий, чтобы избежать повреждения внутреннего кольца. Для дополнительной фиксации на ось можно установить гайку с пружинной шайбой, обеспечивающей устойчивость и предотвращающей осевой люфт.
Проверка вращения и устранение перекосов
После сборки ролика из подшипников важно провести тщательную проверку вращения и устранить возможные перекосы. Это критический этап, от которого зависит не только стабильность работы механизма, но и его долговечность.
Для проверки вращения используйте следующие методы:
- Ручной прокрут вращающегося элемента. Проверьте, как подшипник вращается под действием вашего усилия. Он должен вращаться плавно, без сопротивлений или заеданий.
- Прослушивание звуков. При медленном вращении подшипника прислушайтесь к любым посторонним звукам: скрежет, щелчки или вибрации могут указывать на неправильную установку или износ подшипников.
- Использование уровня. Проверьте горизонтальность установки оси подшипника с помощью строительного уровня. Неправильная установка может вызвать перекос, что приведет к неравномерному вращению и снижению эффективности.
Если при проверке обнаружены перекосы, устранить их можно следующими способами:
- Регулировка крепления. Убедитесь, что все крепления подшипника установлены равномерно. Даже небольшое смещение может вызвать дисбаланс. Подтяните болты или замените их на более подходящие по размеру.
- Использование подкладок. Для выравнивания подшипника можно использов
Советы по применению и хранению самодельного ролика
Перед использованием самодельного ролика убедитесь, что подшипник хорошо смазан. Для этого используйте синтетическое масло с высокой термостойкостью, чтобы избежать перегрева и ускоренного износа. Ролики, предназначенные для высоких нагрузок, требуют регулярной проверки состояния подшипников, а также герметизации их от пыли и влаги.
При установке ролика на ось избегайте чрезмерного усилия, чтобы не повредить элементы крепления. Оставьте небольшой зазор для свободного вращения, чтобы снизить трение и нагрузку на подшипник. Правильный баланс и центровка ролика обеспечат его стабильную работу и продлежат срок службы.
Для длительного хранения роликов важно минимизировать воздействие влаги и перепадов температур. Храните их в сухом, прохладном месте, защищенном от прямого солнечного света. Подшипники можно смазать тонким слоем масла перед хранением, чтобы предотвратить коррозию.
Если ролик не используется длительное время, периодически проверяйте его состояние. Поверните его вручную, чтобы убедиться в отсутствии заеданий или люфта. Если обнаружены повреждения, замените подшипник до использования.
Для увеличения срока службы ролика избегайте его эксплуатации в условиях экстремальных температур и высокой влажности. Это особенно важно для роликов, используемых в механизмах с большими нагрузками. В таких случаях предпочтительнее использовать специализированные материалы с повышенной износостойкостью.
Вопрос-ответ:
Какие инструменты понадобятся для создания ролика из подшипника своими руками?
Для работы потребуются подшипник подходящего размера, металлический или пластиковый стержень для оси, шайбы, гайки, плоскогубцы, отвертка, а также наждачная бумага для обработки поверхностей. Важно также иметь доступ к смазке для подшипника и, при необходимости, клею для крепления деталей.
Можно ли использовать любой подшипник для изготовления ролика или есть требования к его типу?
Лучше выбирать подшипники с закрытыми защитными крышками, чтобы внутрь не попадала грязь и пыль. Размер подшипника зависит от предполагаемой нагрузки и назначения ролика. Подшипники с внутренним диаметром около 8 мм часто подходят для небольших конструкций, но выбор зависит от конкретного проекта и его требований к прочности и устойчивости.
Какие основные этапы процесса сборки ролика из подшипника?
Первым шагом необходимо подготовить все детали: очистить подшипник, обработать края стержня, проверить соответствие размеров. Затем подшипник устанавливается на ось, после чего фиксируется с обеих сторон шайбами и гайками для предотвращения люфта. Завершающий этап — смазка подшипника и проверка свободного вращения, чтобы ролик работал плавно и без заеданий.
Как избежать люфта и обеспечить долговечность готового ролика?
Для надежной фиксации оси следует использовать подходящие по размеру шайбы и гайки, которые не позволят подшипнику сдвигаться. Также важно правильно подобрать ось — она должна плотно входить во внутреннее отверстие подшипника. Регулярное техническое обслуживание, включая очистку и смазку, поможет сохранить ролик в рабочем состоянии на длительный срок.
Какие возможные ошибки встречаются при самостоятельном изготовлении ролика из подшипника и как их избежать?
Частой проблемой становится неправильный подбор размеров деталей, что приводит к заеданию или люфту. Также ошибки возникают из-за недостаточной очистки подшипника или неправильной смазки. Чтобы избежать таких сложностей, стоит внимательно измерять все элементы перед сборкой и использовать качественные материалы. Проверка свободного вращения на каждом этапе позволит выявить и исправить недочёты до окончательной сборки.
