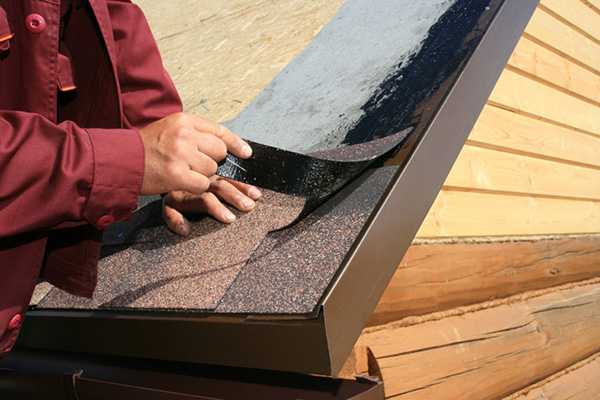

Ветровая планка выполняет ключевую функцию защиты кровельного пирога от бокового проникновения влаги, ветра и механических повреждений. При монтаже мягкой кровли особенно важно правильно установить этот элемент, так как гибкая черепица не имеет жёсткой кромки и требует дополнительного упрочнения по краям скатов.
Установка ветровой планки начинается с нижнего ряда карнизной доски. Планку монтируют поверх капельника, с напуском на лобовую доску не менее 20 мм. Используются кровельные гвозди или саморезы с антикоррозийным покрытием с шагом крепления 10–15 см. Перехлёст между планками – не менее 50 мм, с обязательной герметизацией швов кровельной мастикой.
Для мягкой кровли рекомендуется использовать оцинкованные или алюминиевые ветровые планки с полимерным покрытием, совпадающим по цвету с основным материалом. Толщина металла – от 0,4 до 0,6 мм. Недопустимо применение элементов с повреждённым покрытием – это приводит к коррозии и потере герметичности в течение первых сезонов эксплуатации.
Важно учесть уклон ската: при угле менее 15° необходимо дополнительно укреплять зону примыкания ветровой планки подкладочным ковром. В районах с повышенной ветровой нагрузкой также рекомендуется усилить крепление с шагом не более 10 см и применять механические фиксирующие элементы с увеличенной головкой.
Выбор типа ветровой планки под конкретную конструкцию крыши
Тип ветровой планки подбирается в зависимости от конфигурации скатов, угла наклона, материала основания и климатической нагрузки на кровлю. Ошибочный выбор может привести к отслаиванию покрытия, проникновению влаги и разрушению кромки карниза.
- Для двускатных крыш с прямым свесом подходит стандартная ветровая планка с капельником. Её ширина подбирается по длине свеса: при вылете менее 100 мм – используется планка 50×100 мм, при большем – 60×150 мм.
- На ломаных или вальмовых крышах требуется составной монтаж: используются укороченные планки с усиленным ребром жёсткости. Это исключает деформацию при подрезке и даёт плотное прилегание к углам.

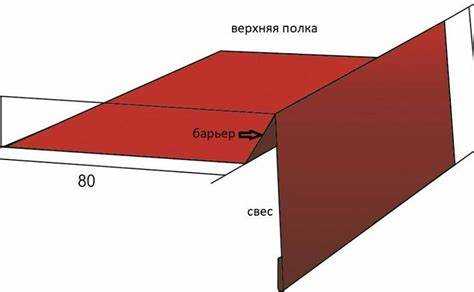

- Для крыш с углом наклона менее 20° необходима увеличенная вертикальная полка планки (не менее 80 мм), чтобы компенсировать слабое естественное стекание воды и уменьшить задувание под покрытие.
- При использовании ОСБ или фанеры в качестве обрешётки желательно применять планки с монтажным фланцем шириной не менее 40 мм и шагом крепёжных отверстий не более 200 мм для надёжной фиксации без трещин.
- В регионах с высокой ветровой нагрузкой выбираются модели с усиленным профилем из оцинкованной стали толщиной от 0,5 мм. Монтаж выполняется с шагом саморезов не более 150 мм, включая крепление в торец и в горизонтальную плоскость.
Профиль планки должен соответствовать форме края кровельного покрытия. Для гибкой черепицы предпочтительны прямые модели с капельником: они обеспечивают чёткий отвод воды и защиту подкладочного слоя.

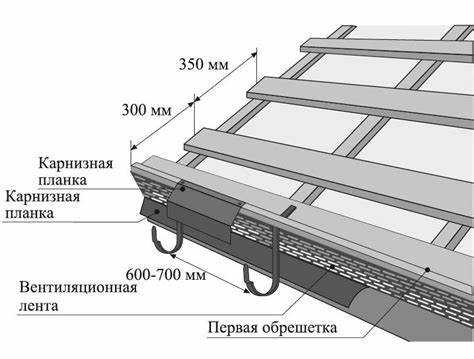

Подготовка края ската перед монтажом ветровой планки
Правильная подготовка края ската критична для надёжной установки ветровой планки и защиты конструкции от капиллярного подсоса влаги и ветровых нагрузок.
- Убедитесь, что обрешётка выведена строго по уровню. Допустимое отклонение – не более 2 мм на 1 м.
- Обрежьте край листа ОСБ или фанеры ровно, без сколов. Не допускается выступание древесных плит за линию свеса.

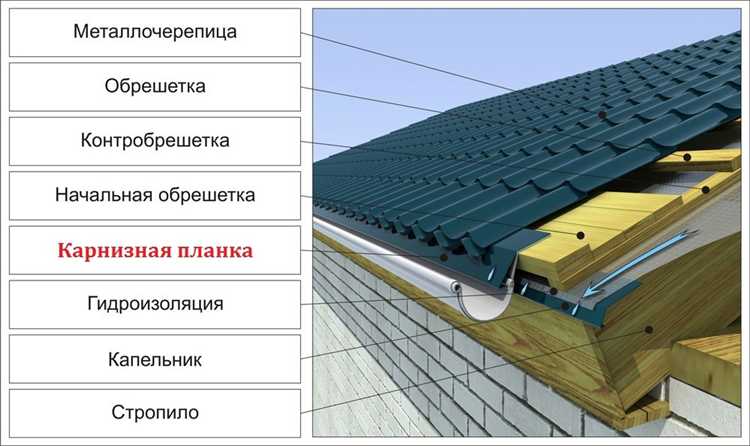

- Установите капельник по нижнему краю ската, закрепив его оцинкованными гвоздями с шагом 10–15 см. Это предотвратит затекание воды под кровлю.
- Проверьте, что кромка подкладочного ковра не доходит до края свеса менее чем на 1 см. Материал должен ложиться ровно, без складок и волн.
- Зафиксируйте подкладочный ковер кровельными гвоздями с широкой шляпкой по периметру ската, выдерживая шаг 20 см от края и 10 см между гвоздями.
- На участках примыкания к фронтонам ската прижмите ковер металлической рейкой для исключения раздувания при ветровой нагрузке.
После этих операций край ската будет готов к монтажу ветровой планки без дополнительных корректировок.
Инструменты и крепёжные материалы для установки ветровой планки
Для монтажа ветровой планки на мягкой кровле потребуется шуруповёрт с регулировкой крутящего момента и крестовая бита PH2. При отсутствии электроинструмента допускается использование ручной отвёртки, однако это увеличит трудоёмкость процесса.
Из крепежа применяются оцинкованные саморезы по металлу длиной 25–35 мм с прессшайбой. Диаметр – не менее 4,2 мм. Обязательное условие – наличие антикоррозийного покрытия. Для деревянной обрешётки предпочтительны саморезы по дереву с крупной резьбой и аналогичными размерами.
Также потребуется строительный уровень длиной не менее 60 см для контроля горизонтальности, рулетка и карандаш для разметки, а также ножницы по металлу или болгарка с тонким отрезным кругом (1 мм) для подгонки длины планки и выполнения угловых стыков.
Для обеспечения герметичности стыков рекомендуется использовать силиконовый герметик, стойкий к ультрафиолету и перепадам температур. Наносится он в местах нахлеста планок, особенно в угловых соединениях.
При работе на высоте обязательны страховочные средства: монтажный пояс с фиксирующим карабином и надёжная лестница с упором. Все инструменты должны быть исправны, а крепёж – соответствовать типу основания.
Определение правильного порядка монтажа планки и мягкой черепицы
Ветровая планка устанавливается после монтажа подкладочного ковра, но до укладки гибкой черепицы. Это обеспечивает защиту краевых участков обрешётки от влаги и ветровой нагрузки.
Перед креплением планки торцы свесов обрабатываются битумной мастикой. Планка укладывается с нахлёстом не менее 50 мм, фиксируется кровельными гвоздями с шагом 100–150 мм. Перекрытие стыков выполняется в направлении от нижней точки ската вверх.
Только после завершения установки всех ветровых планок приступают к укладке первого ряда мягкой черепицы. Нижний край гонта должен перекрывать горизонтальную полку планки минимум на 10 мм. Это исключает задувание влаги и увеличивает срок службы края кровли.
Если черепица монтируется до установки планки, возникает риск повреждения кромок гонтов при последующем креплении металлического профиля. Нарушается герметичность, снижается сопротивление ветровой нагрузке. Поэтому последовательность: подкладка – ветровая планка – черепица – критически важна.
Правильный нахлёст и направление укладки ветровой планки
Укладку ветровой планки начинают с нижней части ската, продвигаясь вверх по карнизу. Это обеспечивает перекрытие верхним элементом нижнего, исключая задувание ветра и попадание влаги под планку.
Минимальный нахлёст между планками – 50 мм. При повышенной ветровой нагрузке рекомендуется увеличивать нахлёст до 100 мм. Нахлёст должен осуществляться строго по направлению движения воды, то есть сверху вниз вдоль ската.
Каждую последующую планку укладывают с перекрытием на уже закреплённую, выравнивая по верхнему краю. Перед монтажом стыковочные участки обрабатывают кровельной мастикой или герметиком, если этого требует проект или климатические условия.
Крепление осуществляют по верхнему краю планки кровельными гвоздями или саморезами с шагом 100–150 мм. В местах нахлёста крепёж устанавливают через обе планки для надёжной фиксации. Загибы и деформации на участках нахлёста недопустимы – соединение должно быть плотным и ровным.

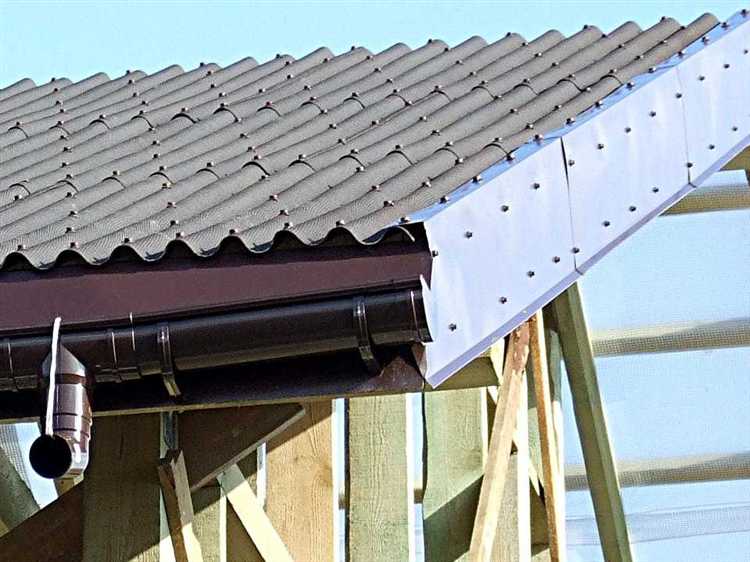

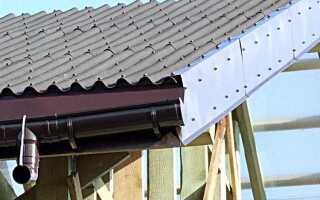

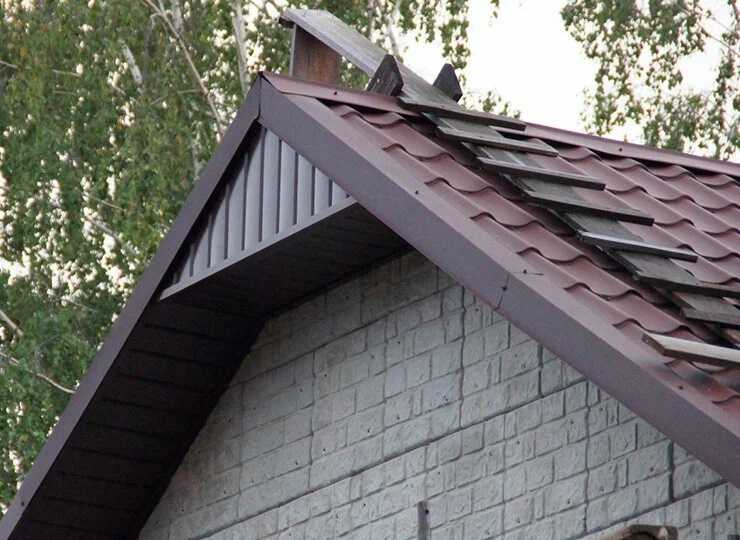

При укладке по фронтону направление укладки аналогичное – снизу вверх, с обязательным контролем совпадения осей и плотности прилегания. Нарушение последовательности приводит к образованию зазоров и снижает защитные свойства конструкции.
Фиксация планки к обрешётке и элементы усиления крепления
Для надёжного закрепления ветровой планки к обрешётке применяются оцинкованные саморезы с пресс-шайбой диаметром не менее 4,8 мм и длиной 35–45 мм. Крепёж необходимо располагать с шагом 150–200 мм, чтобы исключить деформацию планки под воздействием ветровых нагрузок. Саморезы вкручиваются строго перпендикулярно поверхности планки с заходом не менее 15 мм в деревянные бруски обрешётки.
Перед установкой планки рекомендуется дополнительно обработать точки крепления антикоррозийным составом для продления срока службы крепления и предотвращения образования коррозии на стыках металла и древесины. В местах пересечения планки с угловыми элементами крыши применяются металлические усилители толщиной от 1,2 мм, закрепляемые дополнительно двумя саморезами с каждой стороны усилителя.
Для повышения жёсткости конструкции при высоких ветровых нагрузках применяется установка подкосов из оцинкованной стали толщиной 1,0–1,2 мм, которые фиксируются к обрешётке и к внутренней стороне планки. Подкосы монтируются с шагом 1,0–1,5 м и обеспечивают устойчивость планки к изгибающим усилиям.
В местах пересечения планки с вентиляционными трубами и трубами дымоходов рекомендуется использовать специальные крепёжные хомуты, закреплённые к обрешётке и удерживающие планку от сдвига. Для дополнительной герметизации крепёжных точек применяется высокопрочный силиконовый герметик, устойчивый к ультрафиолету и перепадам температур.
Гидроизоляция стыков и мест примыкания ветровой планки
Для обеспечения надежной гидроизоляции стыков ветровой планки с мягкой кровлей необходимо использовать высококачественные уплотнительные материалы. В первую очередь, применяют бутилкаучуковые или битумно-полимерные ленты шириной не менее 100 мм, которые наклеиваются на поверхность планки и прилегающий кровельный материал с заходом на 50–70 мм в каждую сторону.
Стыки ветровой планки должны быть выполнены внахлест не менее 100 мм, при этом место соединения обрабатывается герметиком на основе полиуретана или силикона, устойчивым к ультрафиолету и температурным перепадам. Рекомендуется использовать полиуретановые герметики с рабочим диапазоном температур от -40°С до +90°С.
В местах примыкания ветровой планки к стенам или парапетам применяется дополнительный уплотнительный слой – гидроизоляционная мастика с высокой эластичностью и адгезией к металлу и битумным покрытиям. Мастику наносят в два слоя: первый – тонкий сплошной, второй – для усиления герметичности, с обязательным контролем отсутствия пузырей и пропусков.
Для исключения застоя воды в углах и стыках ветровой планки рекомендуется создавать небольшой уклон в сторону кровли и использовать профилированные уплотнители, препятствующие проникновению влаги под планку.
Все соединения следует защищать от механических повреждений, а в случае металлической ветровой планки – дополнительно обрабатывать антикоррозийными средствами после монтажа герметиков и лент.
Ошибки при креплении ветровой планки и способы их устранения
Частая ошибка – недостаточная фиксация планки, из-за чего она отслаивается под ветровой нагрузкой. Рекомендуется использовать гвозди с антикоррозийным покрытием длиной не менее 40 мм с шагом крепления 15–20 см, а в углах – с шагом 10 см.
Неправильное размещение крепежа – вбивание гвоздей слишком близко к краю планки вызывает деформацию и раскалывание материала. Минимальное расстояние от края должно составлять не менее 15 мм.
Ошибкой считается монтаж планки без учета теплового расширения кровельных материалов. При жёстком креплении без зазоров планка деформируется и возникает напряжение, что приводит к трещинам. Следует оставлять компенсационные зазоры 3–5 мм между элементами.
Игнорирование подготовки основания – грязь, пыль или влажность под планкой сокращают срок службы крепления. Основание необходимо очистить и просушить перед монтажом.
Неправильный угол наклона планки снижает её ветроустойчивость. Ветровая планка должна быть установлена с небольшим уклоном в сторону кровли для отвода влаги, минимально 5 градусов.
Для устранения дефектов крепления необходимо удалить деформированные крепежные элементы, заменить планку при повреждениях, заново обработать основание и повторно зафиксировать планку, соблюдая правильное расстояние и угол установки.
Вопрос-ответ:
Какие материалы лучше использовать для крепления ветровой планки на мягкой кровле?
Для крепления ветровой планки на мягкой кровле обычно применяются саморезы с резиновыми шайбами или гвозди с широкой шляпкой и резиновыми прокладками. Важно, чтобы крепеж был устойчив к коррозии — чаще всего используют оцинкованную или нержавеющую сталь. Это помогает сохранить герметичность и долговечность крепления, защищая мягкую кровлю от попадания влаги.
Как правильно расположить ветровую планку для обеспечения надежной защиты крыши?
Ветровая планка должна располагаться строго по краю кровли, так чтобы закрывать торец кровельного покрытия и направлять воду в водосточную систему. Крепежные элементы монтируют с шагом около 20–30 см, при этом шляпки должны плотно прилегать к планке без излишнего усилия, чтобы не повредить материал. Планку устанавливают с небольшим нахлестом между элементами, обеспечивая защиту от ветра и осадков.
Как избежать деформации мягкой кровли при креплении ветровой планки?
Чтобы не деформировать мягкую кровлю, при установке ветровой планки важно не затягивать крепеж слишком сильно. Следует использовать уплотнительные прокладки, которые распределяют давление и не повреждают материал. Кроме того, рекомендуется выполнять крепление при температуре, близкой к нормальной рабочей, так как при сильном холоде или жаре кровля становится более хрупкой или пластичной, и это повышает риск деформации.
Какие ошибки чаще всего допускают при монтаже ветровой планки на мягкую кровлю?
Одной из частых ошибок является неправильный выбор крепежа — использование гвоздей без резиновых шайб приводит к протечкам и повреждению материала. Также встречается слишком плотное или, наоборот, слабое закрепление, что вызывает деформацию или отрыв планки. Иногда забывают о необходимом нахлесте между элементами, что снижает защиту от ветра. Неправильное расположение планки по краю кровли может привести к задержке влаги и быстрому износу покрытия.
Нужно ли делать дополнительную герметизацию между ветровой планкой и мягкой кровлей?
В большинстве случаев ветровая планка устанавливается с применением специальных уплотнителей или герметиков для кровельных материалов. Это помогает предотвратить попадание воды под планку и защищает края мягкой кровли от разрушения. Однако вид и необходимость герметика зависят от конкретного типа кровельного материала и конструкции крыши. Перед установкой рекомендуется ознакомиться с рекомендациями производителя кровли.
