Точное обозначение кабеля на электрической схеме необходимо для правильного чтения документации, выбора проводников и последующего монтажа. В схематическом представлении применяются буквенно-цифровые коды, указывающие на тип кабеля, число жил, материал проводников, наличие экрана и изоляции, а также другие характеристики. Например, обозначение ВВГнг(А)-LS 3×2.5 указывает на медный кабель с тремя жилами сечением 2,5 мм², негорючей оболочкой и пониженным дымовыделением.

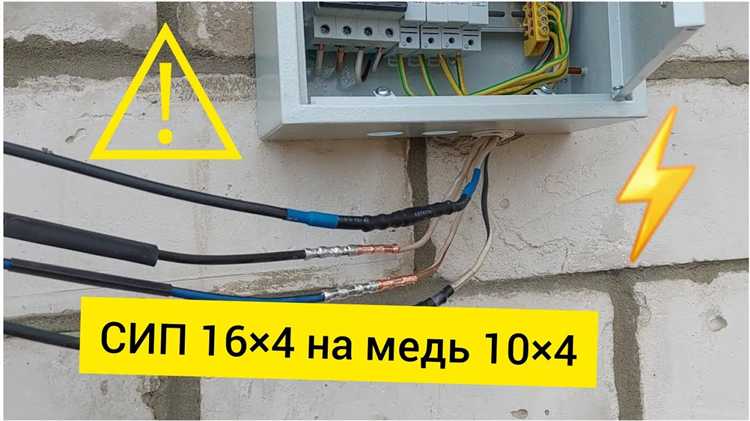

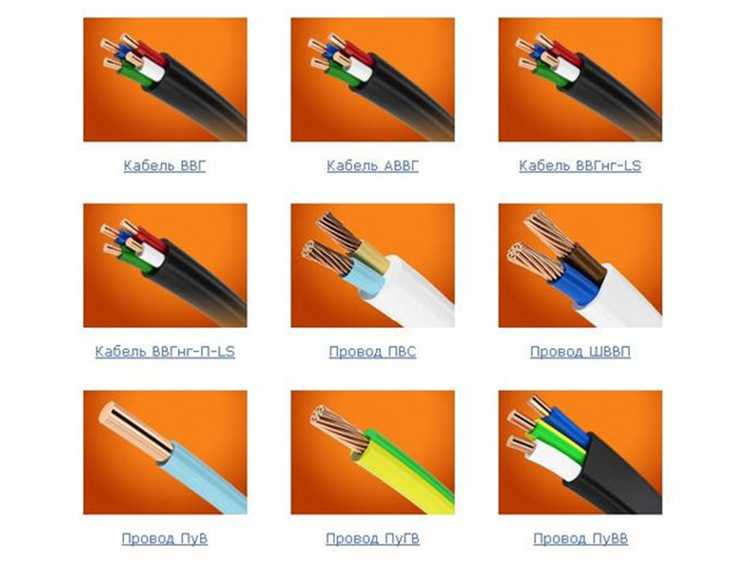

Каждый элемент в маркировке несет техническую нагрузку. Первые буквы обозначают материал и конструкцию: «А» – алюминиевые жилы, отсутствие буквы – медные. Далее указываются тип изоляции и оболочки: «В» – ПВХ, «П» – полиэтилен и т.д. Комбинации символов уточняют конструктивные особенности: «нг» – не распространяет горение, «Э» – с экраном, «LS» – низкий уровень дыма при горении.
На схемах кабели обозначаются не только типом, но и порядковым номером или кодом, соответствующим спецификации проекта. Например, КБ1 может обозначать кабель питания первого щита. Подробная расшифровка дается в пояснительной записке или на отдельном листе схемы. Использование унифицированных обозначений по ГОСТ 21.608 или МЭК 61082 повышает читаемость и уменьшает риск ошибок при монтаже.
Рекомендуется использовать одинаковую структуру обозначений во всех схемах проекта. Если проект включает различные типы кабелей (сигнальные, силовые, контрольные), необходимо внедрить систему префиксов: например, СL – для силовых линий, CTL – для контрольных. Это упрощает навигацию по проекту и облегчает работу техническому персоналу на всех этапах – от проектирования до обслуживания.
Как указывается марка кабеля в электрических схемах

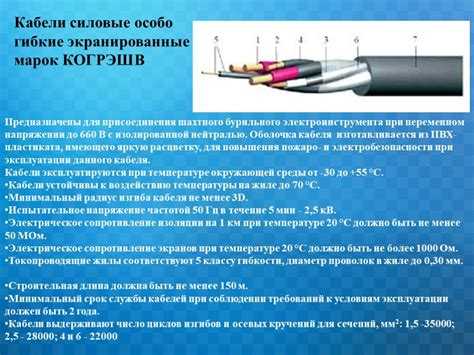

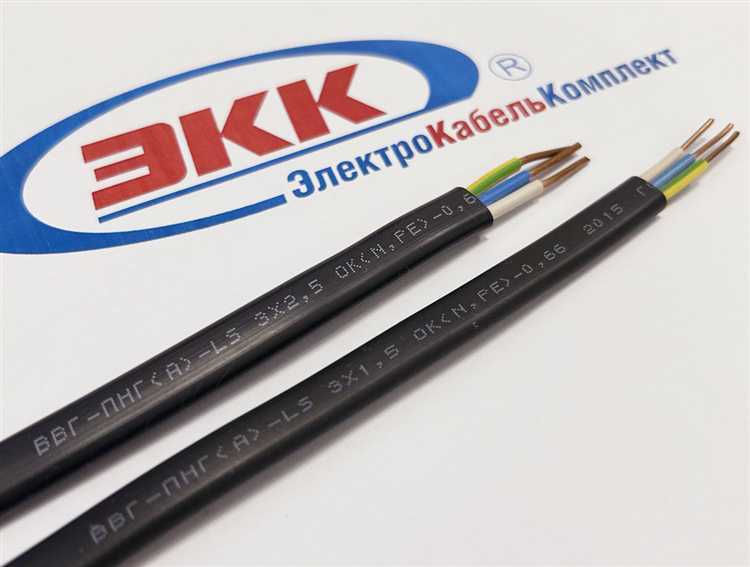

Марка кабеля в электрических схемах обозначается сокращённым буквенно-цифровым кодом, отражающим конструктивные и эксплуатационные характеристики изделия. Указание должно соответствовать ГОСТ 16442 и другим действующим нормативам. Например, кабель ВВГнг(А)-LS указывает на медные жилы, виниловую изоляцию, пониженную горючесть и низкое дымо- и газовыделение.
Марка указывается непосредственно рядом с условным обозначением линии на схеме, обычно над ней, и включает полную расшифровку типа, без сокращений. Если проект содержит несколько одинаковых кабелей, допускается вынесение марки в спецификацию с присвоением позиций.
При разработке схемы важно указывать точное наименование, включая индекс огнестойкости (например, FRLS) или исполнение по климату (УХЛ, Т и т.д.), если это критично для условий эксплуатации. Недопустимо использовать устаревшие обозначения или несуществующие марки.
Если кабель нестандартизирован (специального назначения), его марка должна сопровождаться техническими условиями (ТУ) или паспортом изделия, с обязательной ссылкой на документ в пояснительной записке к схеме.
Для кабелей с различным количеством жил и сечением допускается указание параметров после марки, например: ВВГнг(А)-LS 4×2,5. Расположение и шрифт обозначения регламентируются требованиями к оформлению схем – чаще всего это ЕСКД или СПДС.
Что означает цифровое и буквенное обозначение кабеля

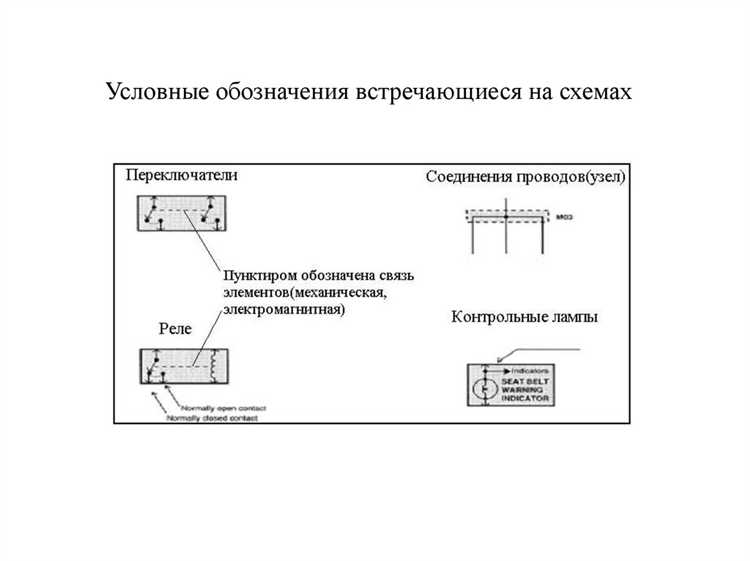

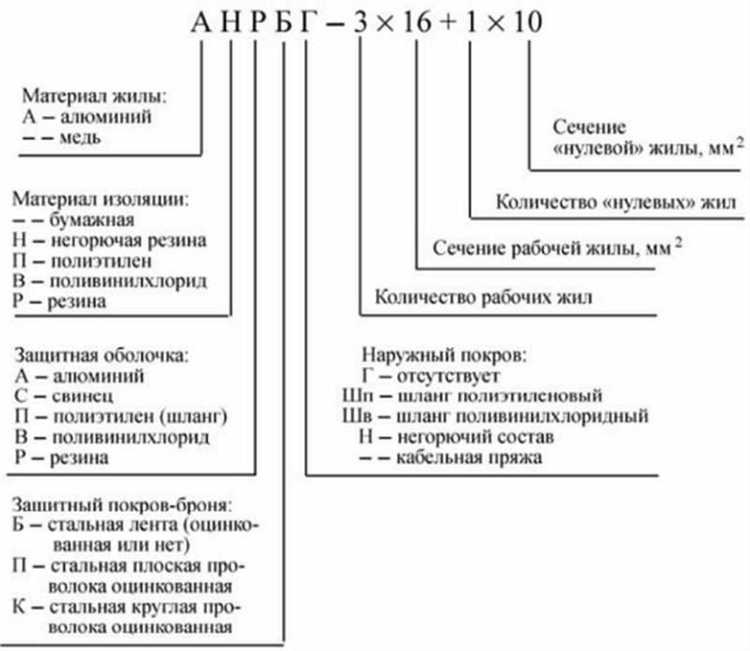

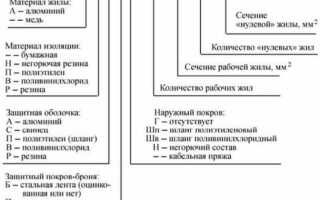

Буквенно-цифровое обозначение кабеля на электрической схеме позволяет точно определить его конструкцию, назначение и характеристики. Первые буквы обозначают материал жил и изоляции. Например, буква «А» в начале указывает на алюминиевые жилы, отсутствие буквы – на медные. Следующая буква определяет тип изоляции: «В» – ПВХ, «П» – полиэтилен, «Р» – резина.
Далее следуют обозначения конструкции кабеля: «б» – броня, «г» – голый (без брони), «н» – негорючий, «нг» – не распространяющий горение. Комбинации букв указывают на дополнительные свойства, например, «нг-LS» – кабель с низким дымо- и газовыделением при горении.
Цифры после букв обозначают количество жил и сечение каждой жилы в квадратных миллиметрах, например, 3×2.5 – три жилы по 2,5 мм². Иногда через тире указывается напряжение, например, 3×2.5-0.66 – кабель на 660 В.
При проектировании необходимо учитывать все обозначения, чтобы избежать ошибок в выборе кабеля по допустимому току, механической прочности, условиям прокладки и пожарной безопасности. Неверная расшифровка маркировки может привести к перегреву, пробоям или несоответствию требованиям ПУЭ.
Где на схеме размещают обозначения кабелей
Обозначения кабелей размещаются строго в местах, обеспечивающих однозначную идентификацию соединений без дополнительных пояснений. Расположение зависит от типа схемы: принципиальной, монтажной или кабельной. Ниже приведены точные рекомендации по размещению.
- На принципиальной схеме марки кабелей указываются непосредственно на линии соединения между элементами, ближе к середине отрезка, чтобы избежать наложения на графические символы. При этом следует соблюдать читаемость – текст не должен пересекаться с другими обозначениями.
- Если на схеме несколько параллельных соединений, каждое кабельное обозначение размещают на своем проводе с минимальным смещением, сохраняя вертикальное или горизонтальное выравнивание.
- В случае соединения с несколькими жилами (многожильные кабели), указывается общее обозначение кабеля и рядом – количество и сечение жил, например:
КВВГ 7×1.5. - На монтажных схемах обозначение размещается вблизи места подключения к клеммам или аппаратуре, но не ближе 5 мм к графическим символам, чтобы исключить путаницу.
- Если используются кабельные бирки (идентификаторы), их обозначения также указываются на схеме, как правило, в виде краткого кода в скобках рядом с основным обозначением кабеля.
- На кабельных журналах и разводках схемы (например, планах прокладки) обозначения размещают в начале и в конце трассы, а при необходимости – в местах разветвлений.
Все обозначения должны быть направлены горизонтально, независимо от ориентации линии, что обеспечивает единообразие восприятия и ускоряет чтение схем.
Как связаны обозначения кабелей и перечень элементов

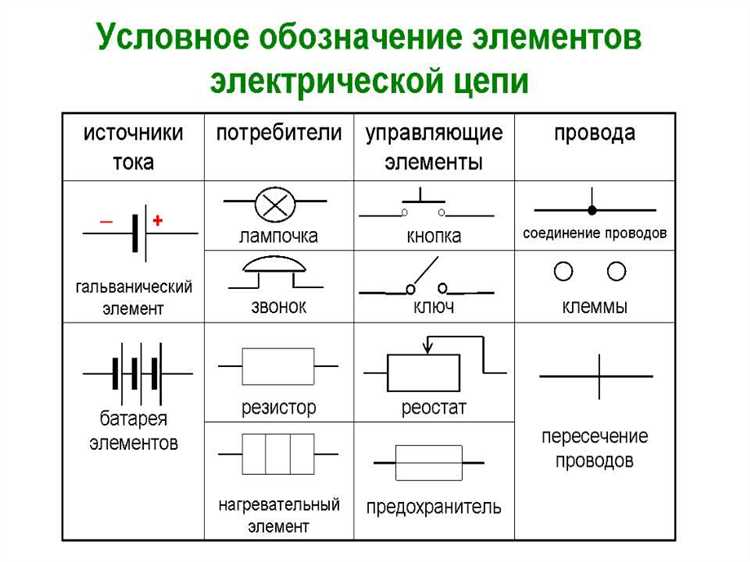

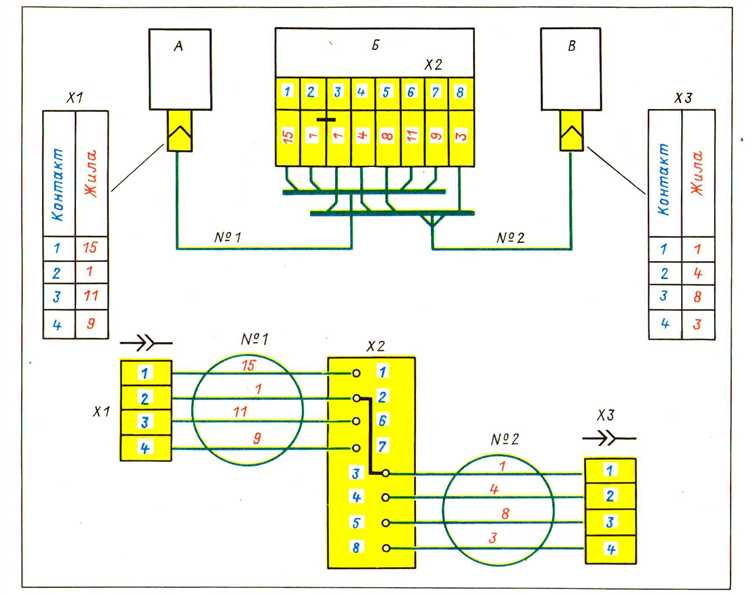

Каждое кабельное обозначение на схеме должно иметь прямую ссылку на позиционное обозначение в перечне элементов (ПЭ3). Это обеспечивает однозначную идентификацию кабеля в проектной документации и при монтаже. Например, кабель с маркировкой КВ1 на схеме должен точно соответствовать строке с тем же обозначением в перечне, где указаны его параметры: марка, количество жил, сечение, длина и назначение.
При создании схемы необходимо синхронизировать обозначения кабелей с ПЭ3 на этапе проектирования. Несовпадения в названиях приводят к ошибкам в спецификации и сбоям при закупке материалов. Все кабели, отображённые на электрической схеме, должны быть внесены в перечень, даже если они не являются частью стандартных соединений, например, сигнальные или управляющие линии.
Рекомендуется использовать структурированные наименования, включающие тип соединения и номер канала. Например, КС1 может обозначать сигнальный кабель, а КУ2 – управляющий. Такая система облегчает трассировку цепей и проверку монтажа. В перечне для каждого кабеля следует указывать также привязку к соединяемым элементам, чтобы исключить двусмысленность.
Автоматизированные САПР-системы позволяют связать обозначения кабелей на схеме с перечнем автоматически. Для этого необходимо обеспечить корректное заполнение свойств объектов: каждый кабель должен иметь уникальный идентификатор и ссылку на объекты, к которым он подключён. Такой подход минимизирует ручные ошибки и повышает согласованность документации.
Обозначение длины и трассы кабеля на чертеже
Длина кабеля указывается рядом с его обозначением в миллиметрах или метрах, без пробелов между числом и единицей измерения, например: КВВГ 4×2.5–120м. Если длина включает запас, это указывается отдельно: «длина с запасом 10%» или «+10%». Недопустимо указывать приблизительные значения без пояснений.
Трасса кабеля отображается с соблюдением масштаба и привязкой к архитектурным или технологическим элементам. Линия кабеля проводится по кратчайшему допустимому пути с учётом прокладки по кабельным лоткам, трубам или через строительные конструкции. Все изгибы, пересечения и уровни прокладки отмечаются. Если кабель проходит через этажи, это фиксируется на соответствующих планах с указанием отметок высоты.
Маркировка трассы сопровождается стрелками, указывающими направление прокладки, и пояснительными надписями, например: «по лотку», «в трубе ПВХ Ø20 мм», «в штробе». На сложных участках добавляется пояснительный выносной элемент с расшифровкой последовательности прокладки. Избегать неопределённых обозначений вроде «кабель по стене» без уточнения способа крепления и высоты.
При изменении уровня трассы (например, с потолка на стену) обязательно указывается вертикальный участок с его длиной. Разрывы трассы недопустимы без указания причины, например: «разрыв – ввод в шкаф ШУ-1». Все узлы сопряжения с оборудованием маркируются с точной привязкой: «ввод через гермоввод M20», «подключение в клемму Х1-3».
Расшифровка условных обозначений кабелей по ГОСТ
Обозначения кабелей в электрических схемах формируются согласно требованиям ГОСТ 18690-82 и ГОСТ 15150-69. Основной принцип – последовательное указание типа, конструкции и характеристик кабеля в виде сокращённых буквенно-цифровых кодов.
Первая буква обозначает назначение кабеля: «К» – кабель силовой, «П» – провод, «Ш» – шнур, «А» – автоматический кабель и т.д. Следующая часть указывает материал изоляции и оболочки: «В» – виниловая изоляция, «П» – полиэтилен, «С» – силикон.
Цифры после буквенного кода обозначают количество жил и сечение каждой жилы в квадратных миллиметрах, например «3х2,5» – три жилы по 2,5 мм². Дополнительные символы фиксируют особенности конструкции: «нг» – негорючий, «HF» – с пониженным выделением дымообразующих веществ, «LS» – с низким уровнем токсичности.
При обозначении бронированных кабелей добавляют «Б» (броня), а для кабелей с экранированием – «Э». Если кабель устойчив к воздействию масел, используется «М».
В маркировке обязательно соблюдается порядок элементов: сначала тип кабеля, затем материал изоляции, количество жил и сечение, после – особенности конструкции и дополнительные свойства.
Правильное понимание и применение ГОСТ-обозначений гарантирует однозначное определение характеристик кабеля, что важно при проектировании, монтаже и эксплуатации электроустановок.
Вопрос-ответ:
Как обозначается кабель на электрической схеме?
Кабель на электрической схеме обычно обозначается линией с буквенно-цифровым кодом, который указывает тип кабеля, количество жил и назначение. Часто рядом размещают дополнительные надписи или символы, раскрывающие технические характеристики и параметры, такие как сечение проводников и марка.
Почему важно правильно обозначать кабели на схемах?
Правильное обозначение помогает быстро определить назначение и параметры кабеля, что облегчает монтаж, проверку и ремонт оборудования. Это снижает риск ошибок, повышает безопасность и экономит время при работе с электроустановками.
Какие стандарты применяются для обозначения кабелей на схемах в России?
В России широко используются ГОСТ и ПУЭ (Правила устройства электроустановок), которые регламентируют порядок обозначения кабелей на электрических схемах. Они устанавливают правила маркировки, форматы записи и требования к обозначениям для разных типов проводников и кабелей.
Как обозначить кабель с несколькими жилами и разным назначением на одной схеме?
Для многожильных кабелей на схеме обычно указывают количество жил и тип изоляции, а для каждой жилы — отдельное обозначение или номер. Иногда используют дополнительные символы или цветовые коды, чтобы различать назначение каждой жилы внутри одного кабеля.
Можно ли использовать упрощённые обозначения кабелей при создании схем для небольших проектов?
В небольших проектах допускается упрощённое обозначение, если оно не снижает понимание и не приводит к ошибкам при монтаже. Однако рекомендуется соблюдать хотя бы базовые правила маркировки, чтобы обеспечить понятность и удобство дальнейшей эксплуатации и обслуживания.
