Стиральные машины Miele оснащаются тэнами с номинальной мощностью 1900–2100 Вт, установленными в нижней части бака. Тэн отвечает за нагрев воды и напрямую влияет на качество стирки. При выходе элемента из строя его замена требует точного подключения с учётом конструктивных особенностей модели.
Перед началом работ необходимо отключить машину от сети и перекрыть подачу воды. Доступ к тэну в большинстве моделей Miele осуществляется через заднюю стенку корпуса. После снятия панели открывается доступ к клеммам тэна и температурному датчику, закреплённому в корпусе элемента. Рекомендуется фотографировать изначальное расположение проводов, чтобы избежать ошибок при обратной сборке.

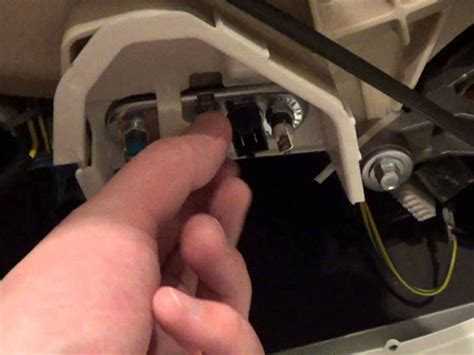

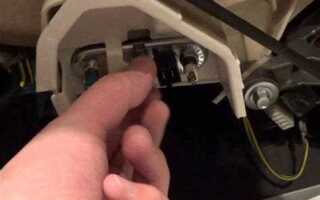

Подключение тэна производится к двум основным клеммам питания, расположенным по бокам. Центральный контакт, если он присутствует, используется для подключения датчика температуры NTC. Важно исключить ослабленные соединения, поскольку они могут привести к перегреву контактов и выходу из строя нового тэна. Все соединения должны быть обжаты или надёжно зафиксированы с помощью стандартных клемм типа «мама».
После установки и подключения тэна следует провести тестовую стирку в режиме с нагревом воды. Если машина не набирает температуру или выдает ошибку, необходимо проверить сопротивление тэна (норма – от 25 до 30 Ом) и целостность термодатчика. Для диагностики используется мультиметр в режиме измерения сопротивления и прозвонки.
Определение модели и совместимого тэна для конкретной стиральной машины Miele
Перед выбором тэна необходимо точно определить модель стиральной машины Miele. Модель указывается на заводской табличке, расположенной на внутренней стороне люка или за нижней панелью. Номер модели начинается с буквенного кода, например, WDB030 или WKH131, и сопровождается серийным номером.
Для подбора совместимого тэна ориентируются на следующие параметры: длина, мощность (в ваттах), наличие и тип термодатчиков, форма крепления. Большинство моделей Miele оснащаются ТЭНами мощностью 1900–2100 Вт с отверстиями под термодатчики NTC. Конструкция тэна в оригинальных моделях – трубчатая, с изгибами под определённую форму бака. Подбор наугад приведёт к перегреву, ошибкам нагрева или выходу из строя блока управления.
Оригинальный артикул тэна можно узнать по сервисной документации к модели или через официальный сайт Miele, введя серийный номер в разделе запчастей. Альтернатива – обращение к специализированным каталогам запчастей, например, по коду «Heizkörper 6008999» для моделей серии W1.
Тэн должен совпадать не только по размеру и мощности, но и по резьбовому соединению, типу прокладки (резиновая или силиконовая), а также наличию встроенного датчика. Замена на несовместимый элемент приводит к нарушению герметичности и сбоям в системе управления нагревом воды.

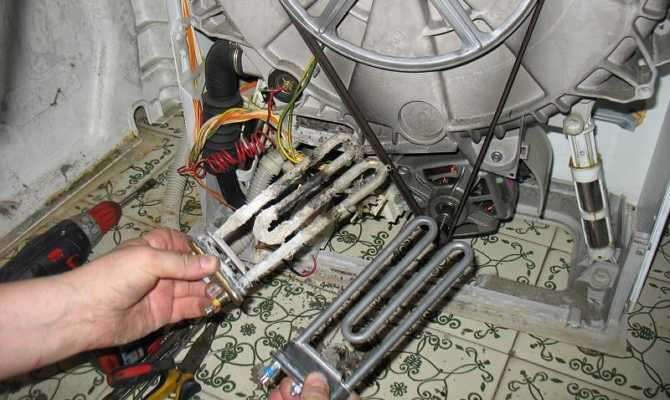

Разборка корпуса для доступа к нагревательному элементу
Перед началом работы отключите стиральную машину Miele от электросети и перекройте подачу воды. Убедитесь, что аппарат полностью обесточен.
Большинство моделей Miele предоставляют доступ к ТЭНу через заднюю или переднюю стенку корпуса. Уточните схему вашей модели по сервисной документации.
Для доступа через переднюю панель:
- Снимите лоток для моющих средств, потянув его до упора и нажав фиксатор внутри.
- Открутите винты под лотком и в нише фильтра сливного насоса (нижняя часть передней панели).
- Осторожно отсоедините манжету люка от передней стенки, поддев фиксатор отверткой.
- Снимите переднюю панель, при необходимости отсоединив разъемы проводки дверного замка.
Для доступа через заднюю стенку:
- Открутите винты по периметру задней крышки корпуса.
- Снимите крышку, аккуратно вытянув её вверх и на себя.
После демонтажа нужной панели вы получите доступ к корпусу бака. Нагревательный элемент расположен в нижней части, под барабаном, чаще всего закреплён в корпусе бака на центральном шпильковом зажиме с гайкой на 10 мм.
Перед отсоединением ТЭНа сфотографируйте схему подключения проводов и термодатчиков. Используйте изолированный инструмент, чтобы исключить короткое замыкание при случайном касании контактов.

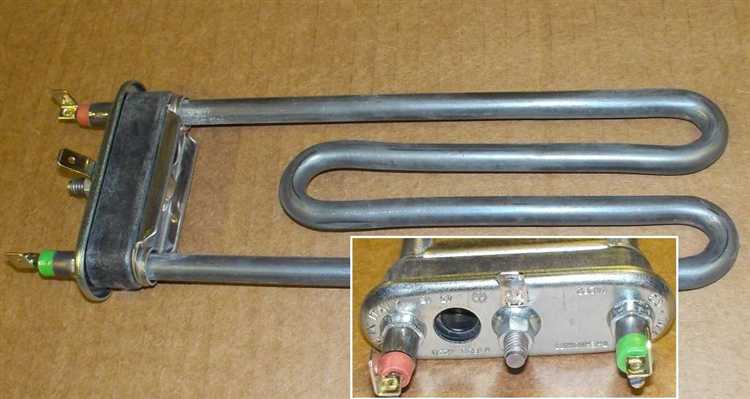

Диагностика неисправности старого тэна перед заменой
Перед демонтажем ТЭНа в стиральной машине Miele важно определить его фактическое состояние. Это позволяет избежать ненужной замены и выявить сопутствующие проблемы, например повреждение проводки или управляющей электроники.
1. Проверка сопротивления
Отключите машину от сети. Снимите заднюю или переднюю панель, в зависимости от модели. Отсоедините провода от ТЭНа. Измерьте сопротивление между контактами мультиметром в режиме омметра. Для ТЭНа мощностью 1800–2200 Вт сопротивление должно быть в пределах 25–30 Ом. Значение «бесконечность» или «0» указывает на обрыв или короткое замыкание.
2. Пробой на корпус
Установите мультиметр в режим прозвонки и проверьте сопротивление между каждым контактом и металлическим корпусом нагревателя. При исправном ТЭНе сопротивление должно быть выше 20 МОм. При пробое на корпус защита от утечки тока (УЗО) может отключать питание стиральной машины при запуске нагрева.
3. Визуальный осмотр
Извлеките ТЭН. Проверьте наличие накипи, трещин, перегрева, деформаций. Если на поверхности есть следы обгорания, это свидетельствует о перегрузке или плохом контакте. ТЭН с выраженной коррозией или вздутием подлежит замене.
4. Анализ разъёмов и термодатчика
Осмотрите колодку подключения: оплавленные контакты указывают на перегрев или ослабление зажимов. Если в конструкции используется термистор (NTC), проверьте его сопротивление при комнатной температуре – обычно 4,7–5,2 кОм. При отклонении значения термодатчик заменяется вместе с ТЭНом.
Порядок отсоединения и демонтажа старого тэна
Перед началом работ отключите стиральную машину Miele от электросети и перекройте подачу воды. Убедитесь в отсутствии остаточного напряжения.
Снимите заднюю или переднюю панель корпуса – в зависимости от модели. Для этого отвинтите винты крепления с помощью Torx-отвёртки T20 или T25. Отложите панель в сторону.
Найдите тэн, расположенный в нижней части бака, под барабаном. Осмотрите контакты: два силовых провода и два тонких – от термодатчика. Сделайте фото подключения для последующей сборки.
Отключите клеммы питания. Потяните разъёмы строго по направлению, избегая перекосов. Отсоедините термодатчик, аккуратно освободив его из гнезда.
Открутите центральную гайку крепления тэна на 10–12 мм не до конца – оставьте пару витков. Постучите по шпильке резьбы, чтобы освободить прижимную планку внутри бака. После ослабления гайки полностью извлеките крепёж.
Подденьте корпус тэна плоской отвёрткой с обеих сторон, двигаясь равномерно. Извлекайте элемент медленно, контролируя выход уплотнительной резинки из паза бака.
Осмотрите посадочное место. Удалите накипь и остатки герметика. При обнаружении деформаций или трещин – прекратите установку нового тэна до устранения повреждений.
Установка нового тэна и подключение клемм и датчиков
Перед установкой нового тэна убедитесь, что его мощность и форма соответствуют оригинальному элементу. Для моделей Miele это, как правило, тэны мощностью 1900–2000 Вт с отверстиями под термодатчик NTC и герметичным фланцем под винтовое крепление.
- Вставьте тэн в посадочное отверстие бака. Убедитесь, что резиновая прокладка плотно прилегает к поверхности. Смазка не требуется.
- Затяните центральную гайку до упора, затем сделайте дополнительный оборот на 1/4 для обеспечения герметичности. Не перетягивайте – возможна деформация фланца.

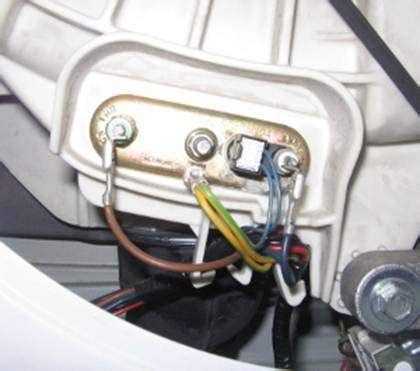

После фиксации тэна подключите клеммы и датчики в следующем порядке:
- На контакты тэна подсоедините силовые провода: фазу и ноль. Очистите клеммы от следов коррозии, обожмите разъемы при необходимости.
- К датчику температуры подключите разъём с двумя тонкими проводами. Убедитесь в надежной посадке. Для моделей с электронным управлением важно подключение без переполюсовки.
- Проверьте отсутствие люфта на всех соединениях. Ослабленные клеммы вызывают перегрев и выход тэна из строя.
По завершении установки выполните контрольное включение без белья: тэн должен начать нагрев через 20–40 секунд после запуска цикла. Проверяйте отсутствие утечек и нагрев бака через 5 минут работы.
Проверка работы нового тэна после сборки и включения машины
После установки нового тэна в стиральной машине Miele необходимо провести проверку его функционирования до начала полноценной эксплуатации. Несоблюдение этого этапа может привести к повреждению устройства и сокращению срока службы.
- Подключите стиральную машину к электросети и включите её в режиме предварительного нагрева без загрузки белья.
- Отслеживайте изменение температуры воды с помощью встроенного датчика или внешнего термометра, установленного на входе в бак.
- Через 5–7 минут после запуска температура должна начать устойчиво повышаться, при этом ток потребления тэна должен соответствовать техническим параметрам, указанным в паспорте машины (обычно 1,8–2,0 кВт).
- Отсутствие нагрева или снижение потребляемого тока ниже нормы свидетельствует о возможных неисправностях подключения или повреждении тэна.
- Проверьте на предмет протечек область вокруг тэна и уплотнителей, так как при правильной сборке и герметизации вода не должна выходить наружу.
- После прогрева до 40–50 °C отключите машину и дождитесь полного остывания, после чего осмотрите крепления тэна на предмет деформаций и следов перегрева.
- Если в процессе проверки температура воды не меняется, или слышны необычные шумы, повторно отключите питание и проведите повторный осмотр электрических контактов и сопротивления тэна мультиметром.
Только после успешного прохождения всех пунктов проверки допускается загрузка белья и запуск стандартных программ стирки.
Вопрос-ответ:
Как правильно подключить ТЭН в стиральной машине Miele?
Для подключения ТЭНа необходимо сначала отключить стиральную машину от электросети. Затем снять заднюю или нижнюю панель корпуса для доступа к ТЭНу. После этого следует отсоединить старый нагревательный элемент, открутив крепления и отсоединив провода. Новый ТЭН устанавливается на место старого, крепится винтами, и к нему подсоединяются электрические провода согласно маркировке. Важно проверить герметичность и правильность подключения, чтобы избежать протечек и коротких замыканий.
Какие инструменты и материалы нужны для замены ТЭНа в Miele?
Для работы потребуются крестовая и плоская отвертки, пассатижи или гаечный ключ подходящего размера для крепежа ТЭНа, а также тестер для проверки электрической цепи. Дополнительно стоит иметь изоленту и, если требуется, новый уплотнитель для герметизации. Перед началом работы рекомендуется подготовить чистую поверхность и место для хранения снятых деталей.
Можно ли самостоятельно заменить ТЭН в стиральной машине Miele без вызова мастера?
Да, при наличии базовых навыков работы с электроприборами и внимательности заменить ТЭН возможно самостоятельно. Важно строго соблюдать меры безопасности: отключить машину от питания, аккуратно работать с электроникой и внимательно следовать инструкции по разборке и сборке. Если есть сомнения, лучше обратиться к специалисту, чтобы избежать повреждений или нарушения работы устройства.
Как проверить работоспособность ТЭНа после установки?
Проверка начинается с визуального осмотра — убедитесь, что соединения надежны, а крепежи затянуты. Затем можно включить машину и запустить цикл нагрева воды. Если вода начинает быстро нагреваться, значит элемент функционирует. Для более точной проверки используется мультиметр, которым измеряется сопротивление ТЭНа — нормальное значение обычно указано в инструкции, и оно не должно быть слишком высоким или равным бесконечности.
Что делать, если после замены ТЭНа стиральная машина Miele не нагревает воду?
В первую очередь проверьте правильность подключения проводов к ТЭНу и убедитесь, что питание подается на элемент. Следующий шаг — проверить предохранители и термодатчик, которые могут блокировать нагрев. Иногда причина может быть в неисправном ТЭНе — стоит измерить его сопротивление мультиметром. Если все детали исправны, возможно, проблема в управляющей плате, и тогда требуется помощь квалифицированного мастера.
Как правильно подключить ТЭН в стиральной машине Miele, чтобы избежать короткого замыкания?
Подключение ТЭНа в стиральной машине Miele требует точного соблюдения электрических схем и правил безопасности. Сначала отключите устройство от сети. Затем снимите заднюю крышку машины для доступа к ТЭНу. Проверьте состояние проводов и контактов — они должны быть целыми и чистыми. Подключайте клеммы согласно маркировке на ТЭНе и внутри машины, обычно обозначаются L (фаза), N (ноль) и земля. Важно надежно закрепить все соединения, чтобы исключить слабый контакт, который может привести к перегреву или искрению. После подключения обязательно проверьте сопротивление ТЭНа мультиметром — оно должно соответствовать параметрам, указанным в инструкции. Только после проверки можно включать машину и контролировать работу нагревателя.
Можно ли заменить ТЭН в стиральной машине Miele самостоятельно, и какие инструменты для этого понадобятся?
Замена ТЭНа в стиральной машине Miele возможна своими силами при наличии определённых навыков и инструментов. Понадобится: отвертка (крестовая и плоская), мультиметр для проверки работоспособности нового элемента, а также изолента или термостойкие клеммы для безопасного соединения проводов. Начинайте с отключения машины от электросети, после чего снимите заднюю панель корпуса, чтобы добраться до ТЭНа. Отсоедините старый нагреватель, отметив расположение всех проводов. Установите новый элемент, соблюдая правильную полярность и крепления. Проверьте целостность и надежность соединений, затем с помощью мультиметра замерьте сопротивление. Если параметры в норме, можно собирать корпус и запускать машину для теста. Важно работать аккуратно, чтобы не повредить другие детали и обеспечить безопасность.
