Как подключить пигтейл к модему

Пигтейл – это коаксиальный кабель с готовым коннектором, который обеспечивает надежное и минимально потерь подключение модема к антенне или внешнему оборудованию. Правильное подключение пигтейла существенно влияет на качество сигнала и стабильность интернет-соединения. Важно учитывать тип разъема модема, длину и характеристики пигтейла для обеспечения совместимости и максимальной эффективности передачи данных.

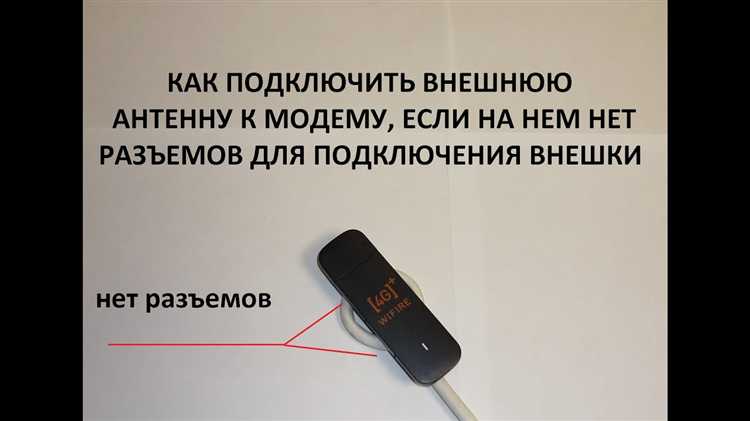

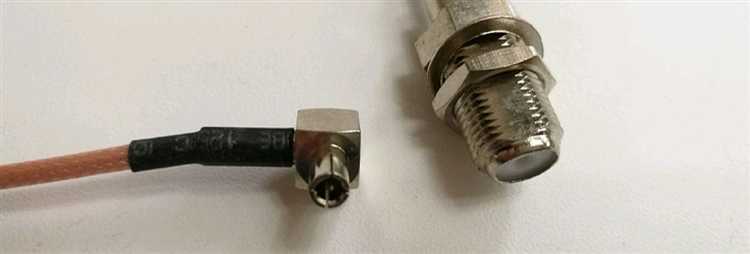

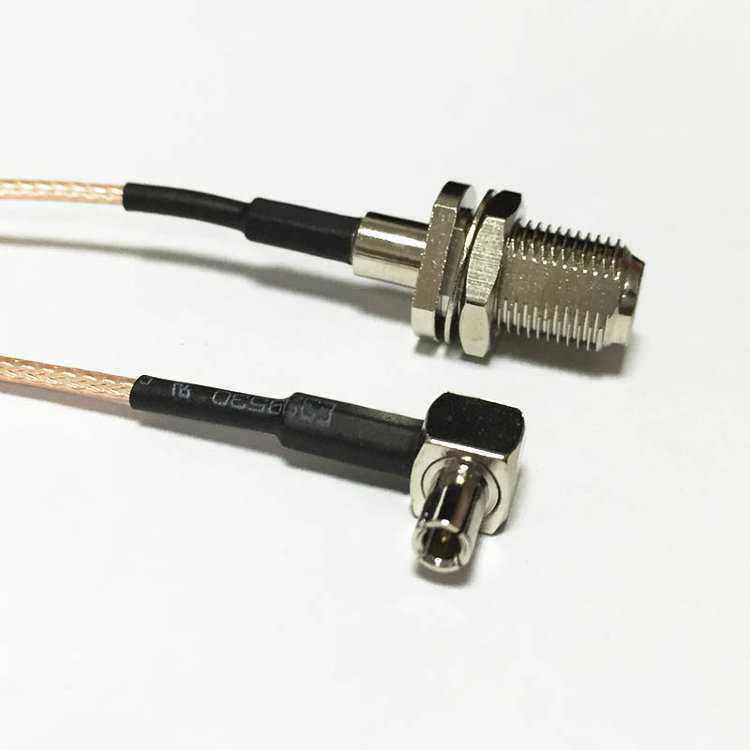

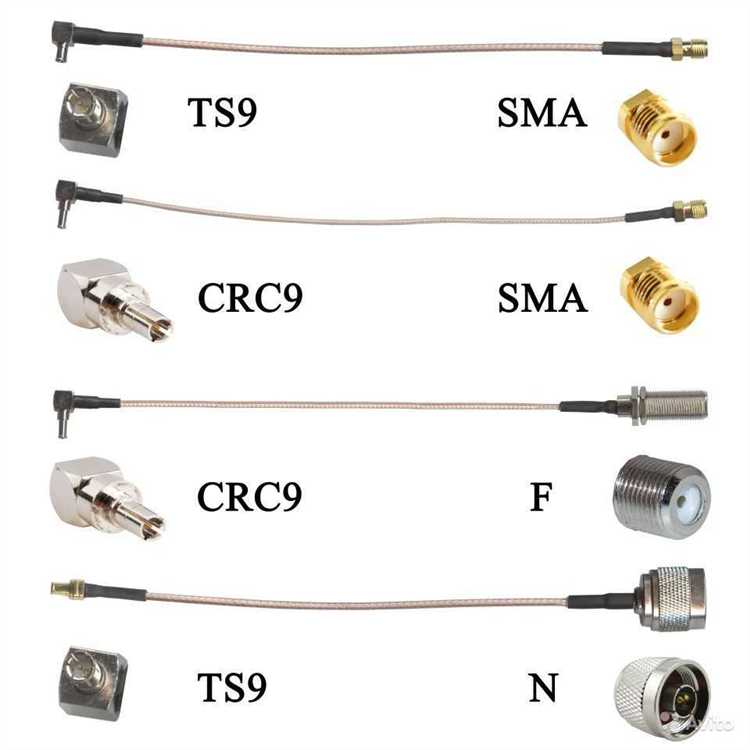

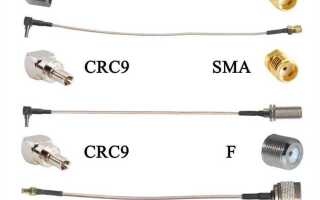

Перед началом работы необходимо убедиться, что пигтейл соответствует стандарту разъема вашего модема: наиболее распространены SMA, TS9 и CRC9. Ошибки в выборе коннектора приведут к плохому контакту и потере сигнала. Рекомендуется использовать инструменты для аккуратного закручивания разъемов и проверить отсутствие повреждений на кабеле перед подключением.

Данная инструкция описывает последовательные действия для корректного монтажа пигтейла, начиная с подготовки оборудования и заканчивая проверкой соединения на работоспособность. Выполнение всех шагов гарантирует стабильную работу модема и минимизирует риски сбоев, вызванных механическими повреждениями или неправильным креплением кабеля.

Подключение пигтейла к модему: пошаговая инструкция

1. Отключите модем от электропитания и снимите крышку корпуса, если это предусмотрено конструкцией.
2. Определите тип разъема на модеме для подключения пигтейла (чаще всего SC, FC, LC или ST).
3. Подготовьте пигтейл: аккуратно очистите коннектор и волокно с помощью специализированных салфеток без ворса.
4. Подсоедините пигтейл к соответствующему разъему модема, убедившись в плотном и надежном контакте без перекосов.
5. Проверьте, что оптический кабель, идущий от пигтейла, не перегибается и не испытывает напряжения в местах соединения.
6. Закройте корпус модема и подключите питание, затем проверьте индикаторы работы порта для подтверждения успешного подключения.
7. При отсутствии сигнала выполните повторную проверку чистоты коннекторов и плотности соединения пигтейла.

Выбор подходящего пигтейла для вашего модема

Диаметр и длина кабеля влияют на качество сигнала. Рекомендуется использовать кабели с низкими потерями, например, RG-174 для коротких дистанций до 1 метра и RG-58 или LMR-200 для более длинных подключений. Избегайте чрезмерной длины – каждый лишний метр снижает мощность сигнала.

Тип коннектора на противоположном конце пигтейла должен совпадать с антенной или адаптером. Например, если антенна оснащена SMA-мужским разъемом, выбирайте пигтейл с соответствующим SMA-женским концом. Несовместимость коннекторов приведет к необходимости дополнительных переходников, что ухудшит качество соединения.

Учитывайте рабочий диапазон частот модема. Некоторые пигтейлы оптимизированы под конкретные частоты: 2.4 ГГц, 5 ГГц или LTE-диапазоны. Использование несоответствующего кабеля или коннектора может привести к потере сигнала и снижению скорости передачи данных.

Проверяйте характеристики пигтейла в технической документации производителя модема или антенны. Это позволит избежать ошибок при выборе и обеспечит стабильную работу сети без дополнительных затрат на переделку подключения.

Подготовка инструментов и материалов для подключения

Для качественного подключения пигтейла к модему потребуются специализированные инструменты и комплектующие, которые обеспечат надежность и стабильность соединения.

• Оптический пигтейл с соответствующим разъемом (SC, LC, FC и др.), длина которого соответствует требованиям монтажа.
• Оптический модем с разъемом, совпадающим с пигтейлом или с возможностью адаптации.
• Оптический обжимной инструмент или сварочный аппарат для оптоволокна, в зависимости от типа соединения (механический или сварной).
• Стриппер для аккуратного снятия внешней оболочки и буфера оптоволокна без повреждений сердцевины.
• Алкогольные салфетки или изопропиловый спирт для очистки оптических поверхностей от пыли и загрязнений.
• Чистящие палочки или специальные серветки для оптических разъемов, предотвращающие потерю сигнала.
• Оптический рефлектометр (OTDR) или мощный источник света и измерительный приемник для тестирования качества соединения после монтажа.
• Перчатки из нитрила или другого материала, предотвращающие попадание жиров и грязи на оптоволокно.

Дополнительно подготовьте рабочее место с хорошим освещением и антистатическим ковриком, чтобы избежать повреждений и загрязнений. Запаситесь запасными элементами пигтейла и защитными колпачками для неиспользуемых разъемов.

Правильная подготовка оптического кабеля к монтажу

Перед подключением пигтейла важно аккуратно снять внешнюю защиту кабеля, не повреждая внутренние волокна. Для этого используют специальные инструменты – стрипперы для оптического кабеля. Срезать оболочку следует на длину 15–20 см от конца, чтобы обеспечить удобный доступ к волокнам.

Далее аккуратно удаляют буферное покрытие с оптического волокна, оставляя не более 1,5–2 см оголённого сердечника. Работать необходимо с максимальной осторожностью, избегая изгибов и механических повреждений волокна – радиус изгиба не должен быть меньше 30 мм.

Поверхность волокна очищают изопропиловым спиртом или специализированными салфетками для оптики, чтобы удалить загрязнения и жир. После очистки поверхность должна быть полностью сухой и без видимых следов загрязнений.

Использование обжимного инструмента для фиксации пигтейла требует правильной подготовки: конец волокна должен быть ровным и без сколов. Для этого применяют специальные резаки – кливеры, обеспечивающие точный срез под прямым углом.

После подготовки кабеля проверяют качество среза под микроскопом – он должен быть гладким, без зазубрин и трещин. Некачественная подготовка увеличивает потери сигнала и снижает надёжность соединения.

Как правильно зачистить и очистить волоконно-оптический кабель

Для зачистки волоконно-оптического кабеля используйте специализированные инструменты: стриппер для оптических волокон с регулируемой глубиной реза и нож для снятия внешней изоляции. Сначала аккуратно удалите внешнюю оболочку кабеля на длину 2–3 см, не повреждая внутренние волокна. Затем удалите буферный слой (обычно толщиной 250 мкм), применяя стриппер с точной настройкой, чтобы избежать царапин на стекле.

После зачистки волокна необходимо очистить от защитного покрытия и загрязнений. Для этого применяйте безворсовые салфетки, смоченные изопропиловым спиртом (концентрация не менее 99%). Протирайте волокно одним плавным движением, чтобы не оставить ворсинок и не повредить поверхность. При наличии более стойких загрязнений используйте специализированные очистители для оптических разъемов и кабелей.

Перед установкой пигтейла убедитесь в отсутствии повреждений и микротрещин на конце волокна, осмотрите поверхность под микроскопом с увеличением не менее 200х. Недопустимо касаться очищенного волокна руками и подвергать его воздействию пыли или влаги.

Техника соединения пигтейла с оптическим кабелем

Для надежного соединения пигтейла с оптическим кабелем требуется точное выполнение последовательных шагов. Сначала аккуратно удалите внешнюю защитную оболочку кабеля на длину 15–20 см, чтобы получить доступ к оптическому волокну. Затем очистите волокно с помощью изопропилового спирта и безворсовой салфетки, избегая повреждений поверхности.

Следующий этап – снятие буферного покрытия волокна на 2–3 см с помощью специализированного стриппера, что обеспечит открытый доступ к сердцевине. Обязательно проверяйте длину обнаженного волокна, чтобы она соответствовала параметрам используемого сварочного аппарата или механического соединителя.

Перед соединением пигтейл и кабель необходимо точно выровнять по центру и зафиксировать в сварочном аппарате, где происходит сварка волокон методом электродугового соединения. Качество сварки контролируется по величине потерь в дБ – оптимальное значение не должно превышать 0,1 дБ на соединение.

После сварки волокно помещают в защитную термоусадочную трубку, которая нагревается для фиксации и защиты зоны соединения от механических повреждений и влаги. Важно убедиться, что трубка полностью закрывает сварной шов и прилегает плотно к волокну.

Последний шаг – проверка соединения с помощью оптического рефлектометра (OTDR) для оценки целостности и уровня затухания сигнала. При превышении допустимых показателей сварку необходимо повторить.

Подключение пигтейла к порту модема и проверка контакта

Перед подключением убедитесь, что разъем пигтейла соответствует типу порта модема (SMA, TS9, CRC9). Пигтейл должен иметь качественную обжимку без повреждений изоляции и оголенных проводников.

Подсоедините коннектор пигтейла к антенному порту модема, аккуратно закручивая его по часовой стрелке до плотного прилегания, избегая перекосов. Чрезмерное усилие может повредить разъем.

Для проверки контакта используйте мультиметр в режиме прозвонки. Подключите один щуп к центральному контакту пигтейла, другой – к соответствующему контакту внутри разъема модема. Отсутствие звукового сигнала укажет на проблему с соединением.

При отсутствии мультиметра проверьте качество связи, подключив антенну и убедившись в стабильном уровне сигнала в интерфейсе модема. Резкие перепады или отсутствие сигнала свидетельствуют о плохом контакте.

При выявлении неисправности осмотрите место соединения на предмет загрязнений или деформаций, при необходимости зачистите контакты и повторите подключение.

Проверка качества соединения и устранение возможных проблем

После подключения пигтейла к модему необходимо проверить целостность и качество сигнала. Для этого измерьте уровень оптической мощности с помощью оптического рефлектометра (OTDR) или мощемера. Оптимальный диапазон входной мощности для большинства модемов находится в пределах от -8 дБм до -28 дБм. Значения выше или ниже этого диапазона могут привести к нестабильной работе или отсутствию связи.

Проверьте физическое состояние разъёмов и кабеля: отсутствие царапин, загрязнений и механических повреждений. Очистите коннектор с помощью специальных салфеток с изопропиловым спиртом, чтобы исключить влияние грязи на уровень сигнала.

Если соединение нестабильно, убедитесь в правильности типа пигтейла и разъёма (SC, LC, FC) и их совместимости с оборудованием. Неправильное подключение или несовпадение типов разъёмов вызывает высокий уровень отражения (рефлективность), который измеряется OTDR и должен быть не выше -40 дБ.

Для локализации неисправностей используйте следующий порядок действий: сначала проверьте сигнал на стороне источника, затем на стороне приёмника. При подозрении на повреждение кабеля или сварного соединения проведите визуальный осмотр и повторное измерение с обеих сторон.

При обнаружении превышения норм потерь на сварных стыках (обычно не более 0.1 дБ на каждый шов) замените или повторно выполните сварку. Для устранения неисправностей, связанных с плохим контактом, переподключите пигтейл, тщательно зафиксировав коннектор.

Если проблемы сохраняются, проверьте параметры конфигурации модема: скорость порта, дуплексный режим и тип интерфейса. Несовпадение настроек может привести к потере пакетов и снижению пропускной способности.
