Светодиодный светильник требует точного соответствия между характеристиками блока питания и параметрами самих светодиодов. Основной задачей является подбор источника питания, способного обеспечить стабильное напряжение или ток без пульсаций, перегрева и снижения ресурса светильника. Неверно подобранный блок питания может привести к мерцанию, снижению яркости или полному выходу устройства из строя.
Первый критерий – тип регулировки. Если используются светодиоды с драйвером, требуется источник с постоянным напряжением (например, 12 В или 24 В). Если драйвера нет, используется блок питания с постоянным током – наиболее типичные значения: 350 мА, 700 мА, 1050 мА. Несоответствие тока способно привести к перегреву светодиодов и их деградации.
Второй параметр – мощность блока питания. Она должна превышать суммарную мощность светодиодов минимум на 20–30% для компенсации пусковых токов и обеспечения запаса по нагреву. Например, для светильника мощностью 30 Вт рекомендуется использовать блок питания не менее 40 Вт.
Нельзя игнорировать класс пылевлагозащиты (IP). Для уличных или влажных помещений выбираются модели не ниже IP65. Внутри сухих помещений достаточно IP20. Также важно учитывать диапазон рабочих температур блока питания и наличие встроенной защиты от перегрева, короткого замыкания и перенапряжения.
Подключение диммера требует совместимости с конкретной схемой управления: Triac (фазовое управление), 0–10 В, PWM или DALI. Блок питания должен иметь соответствующий вход, иначе диммирование будет невозможно или приведёт к нестабильной работе.
Оптимальный блок питания – это результат точного расчёта, а не универсальное решение. Перед покупкой следует проанализировать все параметры: тип нагрузки, условия эксплуатации, мощность, и только после этого выбирать конкретную модель.
Как определить необходимое напряжение и ток для светодиодного светильника
Для расчёта параметров питания нужно точно знать характеристики установленных светодиодов. Начать следует с определения номинального напряжения одного светодиода. Например, белый светодиод обычно требует 3,0–3,3 В, красный – около 2,0 В. Умножьте это значение на количество последовательно соединённых диодов. Если в цепи 10 белых светодиодов, общее напряжение составит 30–33 В.
Ток определяется типом используемых светодиодов. Большинство мощных SMD-светодиодов рассчитаны на ток 350, 500 или 700 мА. Уточните это значение в технической документации или на корпусе изделия. При параллельном соединении цепей ток блока питания должен суммироваться: три параллельных цепи по 10 диодов, каждая на 350 мА – это уже 1,05 А.
Допуск по напряжению блока питания должен быть не более ±10% от требуемого значения, иначе светильник будет работать нестабильно или выйдет из строя. Никогда не выбирайте блок с заведомо завышенным напряжением – это приведёт к перегреву и сокращению срока службы светодиодов.
Если используется драйвер с регулировкой тока, он должен поддерживать точный диапазон, соответствующий характеристикам конкретных диодов. Например, для COB-модуля на 36 В и 900 мА необходим драйвер с выходом 36 В и током 900 мА ±5%.
Всегда проверяйте схемотехнику подключения: при последовательной схеме – важно точное соответствие напряжения, при параллельной – ключевым становится ток. Ошибка в расчётах приведёт к неравномерному свечению или выходу светильника из строя.
Выбор между стабилизированным и нестабилизированным блоком питания

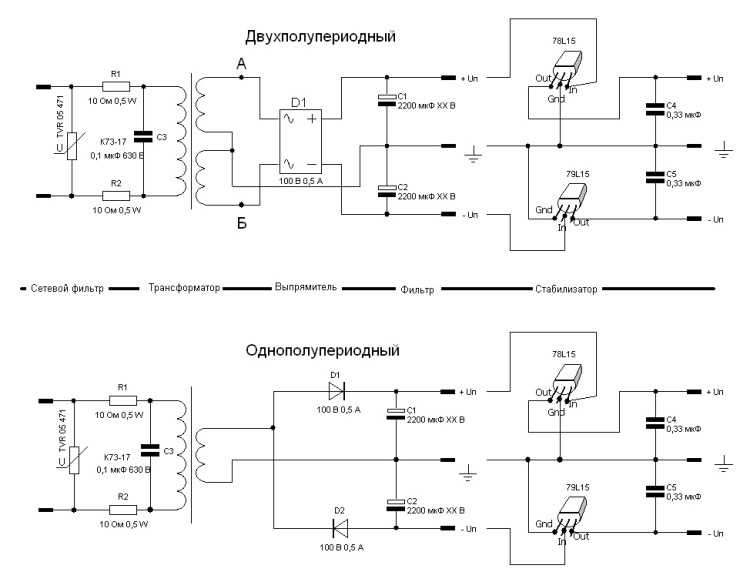

Стабилизированный блок питания обеспечивает постоянное выходное напряжение вне зависимости от изменений входного напряжения и нагрузки. Это критически важно при питании светодиодов, чувствительных к перепадам напряжения. Например, для светодиодных лент 12 В отклонение более ±0,5 В может вызвать перегрев или снижение срока службы.
Нестабилизированный блок выдает напряжение, зависящее от нагрузки и входного тока. При низкой нагрузке напряжение может превышать номинал на 10–20%, что приводит к перенапряжению светодиодов. При высокой – просадка напряжения вызывает тусклое свечение или мерцание. Такой вариант допустим только для систем с дополнительной стабилизацией на уровне самих светильников, что встречается редко.
Для питания светодиодных светильников в большинстве случаев рекомендуется использовать стабилизированные импульсные блоки питания с защитой от перегрузки, короткого замыкания и перегрева. При выборе обращайте внимание на допуск выходного напряжения не более ±0,3 В и наличие сертификатов EMC и RoHS, особенно при установке в жилых и общественных помещениях.
Подбор блока питания по типу подключения: последовательное или параллельное
При последовательном подключении светодиодов суммарное напряжение питания должно точно соответствовать сумме прямых напряжений всех светодиодов в цепи. Например, если подключено 5 светодиодов с прямым напряжением 3,2 В, блок питания должен выдавать 16 В. Ток при этом остается постоянным для всей цепи – его значение определяется максимальным допустимым током одного светодиода, обычно 350–700 мА. В этом случае необходимо использовать драйвер с ограничением по току, а не обычный стабилизированный блок питания.
При параллельном подключении напряжение на всех светодиодах одинаково, и оно должно соответствовать прямому напряжению каждого светодиода. Например, для 5 параллельно соединённых светодиодов с напряжением 3 В блок питания должен выдавать стабилизированные 3 В. Однако ток при этом суммируется: если каждый светодиод потребляет 350 мА, блок питания должен обеспечивать минимум 1,75 А. В параллельных схемах крайне важно использовать токоограничивающие резисторы или индивидуальные драйверы для каждого светодиода, чтобы избежать неравномерного распределения тока и перегрева.
Выбор зависит от количества светодиодов и конструкции светильника. При небольшом числе мощных светодиодов целесообразно использовать последовательное соединение с токовым драйвером. Для сложных конфигураций с множеством маломощных светодиодов предпочтительнее параллельное подключение с напряженческим блоком питания и точной токовой балансировкой.
Значение коэффициента мощности и его влияние на выбор блока
Коэффициент мощности (PF, power factor) отражает эффективность использования электрической энергии. Для светодиодных светильников с блоками питания мощностью от 25 Вт и выше оптимальным считается PF не ниже 0.9. Низкий PF приводит к увеличению реактивной мощности, создавая дополнительную нагрузку на электросеть и снижая общую энергоэффективность системы освещения.
При выборе блока питания важно учитывать, что изделия с низким PF (< 0.5) не только повышают пиковую нагрузку, но и могут стать причиной срабатывания автоматических выключателей при подключении нескольких светильников. Особенно это критично для коммерческих объектов и производственных помещений с большим количеством источников света.
Для бытовых нужд, где нагрузка ограничена, допустим PF около 0.7, но при установке более трёх светильников рекомендуется выбирать блоки с коррекцией коэффициента мощности (PFC). Коррекция может быть активной или пассивной, при этом активная обеспечивает PF ≥ 0.95 и стабильную работу при колебаниях напряжения.
Рекомендация: при проектировании системы освещения всегда выбирайте блоки с активной PFC для мощных светильников или при параллельном подключении. Это снижает пусковые токи, минимизирует гармоники и продлевает срок службы оборудования.
Особенности выбора блока питания для уличных и промышленных светильников
Уличные и промышленные светильники эксплуатируются в условиях повышенной нагрузки, что требует повышенных требований к выбору блока питания. Ключевые параметры, которые необходимо учитывать:
- Диапазон рабочих температур: для уличных условий блок питания должен стабильно функционировать при температуре от -40 °C до +60 °C. Промышленные установки нередко требуют расширенного диапазона до +70 °C.
- Класс пыле- и влагозащиты: минимальное требование – IP65 для улицы и IP67 для запылённых производств. Это исключает попадание влаги и пыли внутрь корпуса блока питания.
- Защита от перенапряжений: необходима встроенная защита от скачков до 4 кВ (в уличных условиях – до 6 кВ). Особенно важно при монтаже в сетях с нестабильным напряжением.
- Коэффициент мощности (PF): должен быть не ниже 0.95 при полной нагрузке, чтобы снизить реактивную составляющую в сети и избежать штрафов от энергосбытовых компаний.
- Регулировка выходного тока: предпочтительно наличие возможности точной настройки тока (например, через встроенный потенциометр или протоколы DALI/1-10V), особенно для промышленных задач с разными световыми сценариями.
- Тип корпуса: алюминиевый литой корпус с антикоррозийным покрытием предпочтительнее пластика из-за лучшего теплоотвода и долговечности.
- Наличие активного охлаждения: крайне нежелательно. Только пассивное охлаждение – отсутствие вентиляторов снижает вероятность отказа при запылённости и вибрациях.
Важно выбирать модели с гарантией не менее 5 лет и подтверждённым сроком службы от 50 000 часов. Надёжные производители обязательно указывают параметры MTBF (среднее время наработки на отказ) – не менее 200 000 часов при температуре 25 °C.
Использование блоков питания с защитой от короткого замыкания, перегрева и перегрузки – обязательное условие для бесперебойной и безопасной работы в тяжёлых условиях эксплуатации.
Выбор степени защиты IP в зависимости от условий эксплуатации
Степень защиты IP определяет устойчивость блока питания к пыли и влаге. Неверно выбранный индекс может привести к выходу из строя оборудования уже в первые месяцы эксплуатации. Опирайтесь на конкретные условия окружающей среды.
- Для установки внутри сухих помещений без пыли и конденсата – достаточно IP20. Он обеспечивает базовую защиту от случайного прикосновения к токоведущим частям.
- Если блок размещается в ванных комнатах, кухнях, оранжереях – минимальный уровень защиты IP44. Он препятствует проникновению брызг и конденсата.
- Для монтажа в производственных цехах, с высокой концентрацией пыли и паров, необходим минимум IP54. Это исключает попадание пыли и капель под любым углом.
- Уличная установка под навесом требует IP65. Полная защита от пыли и мощных струй воды гарантирует стабильную работу при дожде и влажности.
- Для открытых площадок, где оборудование подвергается осадкам, пыли, снегу и перепадам температуры – оптимален IP67. Герметичность позволяет кратковременное погружение в воду без потерь функциональности.
- При установке в агрессивной среде (мойки высокого давления, морской воздух, химическое производство) необходим IP68. Он обеспечивает длительное нахождение под водой и абсолютную защиту от твердых частиц.
Учитывайте, что завышенная степень защиты увеличивает стоимость и габариты устройства. Не выбирайте IP «с запасом» без объективной необходимости.
Что учитывать при выборе блока питания с диммированием
Совместимость с типом диммера – основной параметр. Существует три распространённых технологии: Triac (фазовое диммирование), 0-10V и DALI. Убедитесь, что выбранный драйвер поддерживает именно тот тип управления, который предусмотрен в вашей системе освещения.
Диапазон регулировки яркости должен быть максимально широким. Качественные блоки обеспечивают диммирование от 100% до 1%, без мерцания и скачков яркости. При меньшем диапазоне светильник может не гаснуть полностью или резко менять яркость при регулировке.
Поддержка ШИМ или аналогового диммирования влияет на тип используемой светодиодной матрицы. Для применения с камерой видеонаблюдения или фотооборудованием предпочтительнее модели с частотой ШИМ не ниже 25 кГц во избежание мерцания в кадре.
Наличие функции памяти позволяет сохранять последний уровень яркости после выключения. Это важно при использовании выключателей без управляющей электроники.
Совместимость с минимальной нагрузкой обязательна. Некоторые блоки не работают корректно при малой мощности подключённых светодиодов. Уточняйте минимально допустимую нагрузку в техническом паспорте устройства.
Коррекция коэффициента мощности (PFC) критична при установке большого количества светильников. Оптимально выбирать модели с активной PFC и коэффициентом не ниже 0.9 – это снижает нагрузку на электросеть и устраняет пульсации.
Стабильность при понижении напряжения особенно важна в регионах с нестабильной сетью. Ищите блоки с рабочим диапазоном входного напряжения от 90 до 264 В – они сохраняют корректную работу диммирования даже при просадках в сети.
Нюансы установки и вентиляции блока питания в корпусе светильника
При монтаже блока питания внутри корпуса светильника необходимо обеспечить минимальный зазор не менее 20 мм со всех сторон для свободной циркуляции воздуха. Отсутствие вентиляционных отверстий приводит к перегреву и снижению срока службы устройства. Рекомендуется размещать блок питания на металлической монтажной площадке, которая служит теплоотводом.
В корпусе обязательно должны быть предусмотрены вентиляционные отверстия диаметром от 5 мм, расположенные таким образом, чтобы воздух мог естественным образом проходить через зону с блоком питания. Если конструкция светильника закрытая, необходимо использовать вентиляторы с низким уровнем шума или устанавливать радиаторы с ребрами для увеличения площади рассеивания тепла.
Подключение блока питания должно быть выполнено с соблюдением правил электробезопасности, а кабели необходимо закреплять так, чтобы они не мешали вентиляции и не создавали точек перегрева. Высокая температура окружающей среды корпуса не должна превышать 40°C, иначе требуется дополнительное охлаждение.
При использовании герметичных светильников допускается установка блоков питания с классом защиты не ниже IP67 и обязательным применением термодатчиков, которые обеспечат автоматическое отключение при перегреве. Следует избегать установки рядом с источниками тепла и учитывать направление воздушного потока внутри корпуса для предотвращения зон застоя воздуха.
Вопрос-ответ:
Как подобрать мощность блока питания для светодиодного светильника?
Мощность блока питания выбирается с запасом от суммарной мощности всех светодиодов в светильнике. Обычно рекомендуют брать блок с мощностью на 10-20% выше, чем потребляемая мощность светильника, чтобы избежать перегрузок и увеличить срок службы устройства.
Какие параметры блока питания влияют на стабильность работы светодиодного светильника?
На стабильность влияют выходное напряжение и ток блока питания, а также уровень пульсаций и наличие защиты от короткого замыкания. Блок питания должен выдавать постоянное напряжение без значительных скачков, чтобы светодиоды не мерцали и не перегревались.
Можно ли использовать блок питания с большим напряжением, чем требуется для светодиодного светильника?
Использование блока питания с напряжением выше рекомендуемого может привести к выходу из строя светодиодов из-за превышения допустимого напряжения. Лучше выбирать блок с параметрами, строго соответствующими характеристикам светильника или с небольшим запасом по току, но не по напряжению.
Почему некоторые блоки питания для светодиодных светильников имеют класс защиты IP и как это влияет на выбор?
Класс защиты IP указывает на степень защиты от пыли и влаги. Для помещений с повышенной влажностью или для уличных светильников стоит выбирать блоки с соответствующим уровнем защиты, например IP65 или выше, чтобы избежать выхода из строя от попадания влаги.
Что лучше: импульсный или линейный блок питания для светодиодного светильника?
Импульсные блоки питания обычно компактнее и имеют высокий коэффициент полезного действия, что снижает тепловыделение. Линейные проще по конструкции, но менее энергоэффективны и больше греются. Для большинства светодиодных светильников рекомендуют использовать импульсные блоки, поскольку они обеспечивают более стабильную работу и меньший вес.
