Для эффективной очистки деталей двигателя важна правильно сконструированная моечная установка. В основе самодельного устройства лежит насос с производительностью не менее 20 литров в минуту, способный обеспечить стабильный поток моющего раствора под давлением от 2 до 4 бар.
Резервуар для жидкости рекомендуется изготавливать из коррозионностойкой стали объёмом 30–50 литров, что позволяет проводить несколько циклов промывки без замены раствора. Оптимальный выбор моющего состава – водно-щелочной раствор с концентрацией активных веществ в диапазоне 5–10% для эффективного удаления масла и нагара.
Ключевой элемент – распылительные форсунки, которые следует разместить под углом 45° к поверхности деталей, обеспечивая равномерное смывание загрязнений. Управление процессом удобно реализовать через простую систему клапанов и реле давления для автоматического поддержания заданных параметров.
Выбор и подготовка емкости для мойки деталей
Оптимальный объем емкости зависит от размеров обрабатываемых деталей. Для мелких и средних узлов двигателя подойдет бак объемом 20–40 литров, для крупных – от 50 литров. Материал корпуса должен выдерживать контакт с химическими составами, предпочтительны нержавеющая сталь или прочный пластик высокой плотности. Металлические баки без антикоррозионного покрытия быстро выходят из строя.
Глубина емкости должна позволять полностью погружать детали с запасом 5–7 см, чтобы раствор эффективно обрабатывал всю поверхность. Размеры выбираются с учетом удобства манипуляций – для крупных деталей необходима ширина не менее 40 см и высота 30 см.
Перед использованием поверхность бака обезжиривают и при необходимости обрабатывают антикоррозионными средствами. В дне емкости желательно предусмотреть сливное отверстие с краном для быстрой замены жидкости и очистки. Установка сетки или решетки внутри емкости позволит отделять детали от осадка и облегчить процесс слива.
Для повышения долговечности и безопасности работы рекомендуется использовать герметичные крышки, предотвращающие испарение и попадание пыли. При монтаже учитывают доступ к емкости с трех сторон для удобства загрузки и извлечения деталей, а также устанавливают подставку с устойчивой опорой.

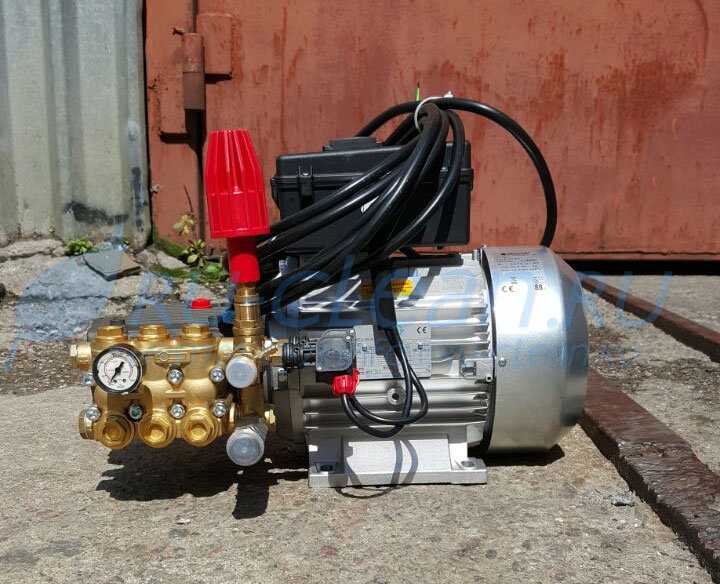

Подбор и монтаж насоса для циркуляции жидкости
Для эффективной работы моечной установки выбирайте центробежный насос с производительностью 30–50 литров в минуту и напором не менее 3 метров. Такой диапазон обеспечивает достаточную скорость потока и давление для удаления загрязнений с поверхности деталей двигателя.
Обратите внимание на материал рабочего колеса и корпуса насоса – нержавеющая сталь или высокопрочный пластик устойчивы к агрессивным моющим средствам и обеспечивают долговечность. Электродвигатель должен иметь мощность не ниже 0,37 кВт и обеспечивать стабильную работу при напряжении 220 В.
Для монтажа используйте жесткое крепление насоса к основанию моечной установки, чтобы исключить вибрации и шумы. Подключение входного и выходного патрубков выполняйте через резиновые или силиконовые шланги диаметром 20–25 мм с хомутами для герметичности.
Размещайте насос ниже уровня жидкости в резервуаре, чтобы исключить образование воздушных пробок. Если это невозможно, установите обратный клапан на входе для предотвращения обратного потока и подачи воздуха в систему.
Для безопасной эксплуатации интегрируйте в систему фильтр грубой очистки перед насосом – он защитит рабочее колесо от попадания крупных частиц и продлит срок службы оборудования.
Создание системы фильтрации и отвода загрязнений
Для эффективной очистки деталей двигателя требуется надежная система фильтрации и отвода отработанных загрязнений. В первую очередь, установите механический фильтр с ячейками размером 100–150 мкм для задержки крупных частиц, таких как металлическая стружка и абразивы. Далее необходим фильтр тонкой очистки с пористостью не более 20 мкм, который удержит микрочастицы, способные повредить поверхность деталей.
Для фильтров используйте сменные сетки из нержавеющей стали или полипропилена, устойчивые к химическим растворам, применяемым в мойке. Их установка производится в разрыв трубопровода подачи и обратки моющего раствора, с возможностью быстрой замены без разборки всего контура.
Для отвода загрязненного раствора предусматривается накопительный бак с объемом минимум в 3 раза превышающим объем системы мойки. В баке устанавливается осадитель, представляющий собой наклонную пластину или конус, способствующий отстаиванию тяжелых частиц. Осадитель очищают каждые 7–10 циклов работы.
Для контроля состояния фильтров и системы применяйте манометры с погрешностью не более 0,1 бар, расположенные до и после каждого фильтра. Падение давления более 0,3 бар сигнализирует о необходимости очистки или замены элементов.
Трубопроводы и емкости должны быть выполнены из коррозионностойких материалов, например, полипропилена или нержавеющей стали марки AISI 304. Соединения выполняйте с применением фланцев или быстроразъемных фитингов для удобства обслуживания.
Обязательна установка обратного клапана на линии возврата раствора для предотвращения попадания загрязнений обратно в моечную камеру. Насос для циркуляции жидкости должен обладать производительностью на 20% выше расчетной нагрузки, чтобы компенсировать сопротивление фильтров и обеспечить стабильный поток.
В итоге система фильтрации и отвода загрязнений представляет собой комплекс из последовательных ступеней механической очистки, накопления и контроля состояния, обеспечивающих стабильное качество промывки и продление срока службы моечной установки.
Организация подачи и нагрева моющего раствора
Для эффективной очистки деталей двигателя важно обеспечить стабильную подачу моющего раствора и его быстрый нагрев до нужной температуры.
- Источник подачи жидкости: Используйте герметичный бак из нержавеющей стали объемом от 20 до 50 литров. Это позволит избежать коррозии и сохранит состав раствора.
- Насос: Подберите насос с производительностью 3–5 л/мин и давлением до 2 бар. Оптимально подойдет центробежный насос с электроприводом 220 В. Он обеспечит равномерную подачу и не разрушит мелкие детали.
- Трубопровод и соединения: Используйте устойчивые к химикатам силиконовые или ПВХ шланги диаметром 10–15 мм. Соединения с помощью быстросъемных фитингов обеспечат легкость обслуживания.
- Нагревательный элемент: Встройте ТЭН мощностью 1,5–2 кВт непосредственно в бак или установите проточный нагреватель. Температура раствора должна поддерживаться на уровне 50–70 °C – оптимум для растворения масла и загрязнений без риска повреждения деталей.
- Терморегулятор: Подключите электронный термостат с точностью поддержания ±2 °C. Он предотвратит перегрев и излишний расход электроэнергии.
- Циркуляция: Организуйте обратную линию подачи для непрерывного перемешивания раствора, что позволит равномерно распределять температуру и предотвращать оседание загрязнений.
- Безопасность: Установите автоматический предохранитель от перегрева и датчик уровня жидкости, чтобы избежать работы насоса и ТЭНа при пустом баке.
Правильное сочетание указанных элементов обеспечивает стабильную подачу и необходимый нагрев моющего раствора, что напрямую влияет на качество очистки и долговечность моечной установки.
Изготовление и установка распылителей или форсунок
Для эффективной очистки деталей двигателя требуется равномерное распределение моющего раствора. Распылители можно изготовить из латунной трубки диаметром 4-6 мм. Для формирования мелкодисперсного распыла на конце трубки сверлят отверстия диаметром 0,3-0,5 мм с шагом 2-3 мм по окружности.
Перед сверлением поверхность трубки рекомендуется обезжирить и закрепить в тисках для точности. Распылители должны быть закреплены под углом 30-45 градусов к поверхности деталей для максимального покрытия. Оптимальное расстояние между форсункой и поверхностью – 150-200 мм.
Соединение распылителей с системой подачи воды выполняется через резьбовые фитинги диаметром 1/4″ или 6 мм. Важно предусмотреть возможность регулировки угла наклона и высоты форсунок для адаптации под разные размеры деталей.
Для повышения надежности используют уплотнительные кольца из резины или фторопласта на местах соединения. Тестирование форсунок проводят под рабочим давлением 3-5 бар с целью выявления засоров и корректировки угла распыла.
Сборка и тестирование электрической части установки
Для моечной установки понадобится блок питания 12 В с током не менее 5 А, электродвигатель с водозащитой (класс не ниже IP54), реле управления и кнопки включения/выключения. Собирайте электрическую цепь в пластиковом корпусе, исключающем попадание влаги и пыли.
- Подключите электродвигатель к блоку питания через реле, чтобы обеспечить дистанционное управление.
- Используйте провода с сечением не менее 1,5 мм², защищённые изоляцией класса H (теплоустойчивая).
- Установите плавкий предохранитель на входе питания с номиналом 7 А для защиты от коротких замыканий.
- Включите кнопку пуска на панели и убедитесь в стабильности напряжения на контактах двигателя (около 12 В ±0,2 В).
- Перед первым запуском проверьте отсутствие коротких замыканий мультиметром в режиме прозвонки между всеми контактами.
Тестирование электросистемы выполняйте в несколько этапов:
- Проведите пробный запуск двигателя на холостом ходу, контролируя нагрев корпуса и отсутствие вибраций.
- Оцените работу реле на переключение под нагрузкой, убедитесь в быстром срабатывании без искрения.
- Измерьте ток потребления во время работы, он не должен превышать 80% от максимального значения блока питания.
- Проверьте надёжность всех соединений, особое внимание уделите клеммам на двигателе и к блоку управления.
После успешного тестирования электрической части можно интегрировать её в корпус установки, проложив кабели таким образом, чтобы исключить попадание воды на соединения и обеспечив надёжную вентиляцию.
Правила безопасности и ухода за самодельной мойкой
Работать с самодельной моечной установкой необходимо в защитных перчатках и очках, чтобы избежать контакта химических средств и мелких частиц с кожей и глазами. Электропроводку и соединения следует изолировать термоусадочными трубками и использовать влагозащищённые розетки с заземлением.
Перед запуском мойки проверяйте исправность всех элементов: шлангов, насосов и клапанов. Отсутствие трещин и протечек снижает риск короткого замыкания и порчи оборудования. Не допускайте попадания воды на электрические узлы во время работы и очистки.
Используйте только рекомендованные моющие составы с pH не ниже 5 и не выше 9, чтобы избежать коррозии и повреждений корпуса. После каждой сессии промывайте систему чистой водой, чтобы удалить остатки химии и загрязнений, предотвращая засоры и выход из строя насоса.
Регулярно осматривайте фильтры и сетки – загрязнения снижают эффективность мойки и нагрузку на насос. При обнаружении износа или трещин заменяйте детали на аналоги по параметрам и материалу.
Не оставляйте устройство под напряжением без присмотра. После работы отключайте питание и сливайте остатки жидкости из бака и шлангов, чтобы предотвратить застой и развитие микроорганизмов.
Храните установку в сухом помещении при температуре от +5 до +35 °C, защищая от прямого попадания солнечных лучей и мороза. В холодный период промойте и полностью осушите оборудование, чтобы избежать повреждения компонентов замерзшей водой.
Вопрос-ответ:
Какие материалы и инструменты понадобятся для изготовления моечной установки для деталей двигателя своими руками?
Для создания моечной установки потребуется металлический корпус или емкость, которую можно использовать как резервуар для раствора. Также нужны насос для подачи жидкости, шланги, фильтр для очистки раствора и форсунки для распыления моющего средства. Из инструментов пригодятся сварочный аппарат, дрель, отвертки, плоскогубцы и ножницы по металлу. Важно заранее продумать систему подачи и слива жидкости, чтобы обеспечить непрерывную работу.
Какой способ очистки деталей двигателя наиболее эффективен в самодельной моечной установке?
Чаще всего для качественной очистки применяют метод подачи моющего раствора под давлением через форсунки, направленные на поверхность деталей. Такой способ позволяет удалять масляные и грязевые отложения даже из труднодоступных мест. Кроме того, сочетание механического воздействия жидкости с химическим — использование специальных обезжиривающих средств — помогает достичь лучших результатов. Важно правильно подобрать температуру и концентрацию раствора, чтобы не повредить детали.
Какие меры безопасности нужно соблюдать при самостоятельном изготовлении и эксплуатации моечной установки?
При работе с моечной установкой необходимо использовать защитные очки и перчатки, чтобы избежать попадания химических средств на кожу и в глаза. Следует убедиться в надежности электрических соединений, чтобы избежать коротких замыканий и поражения током. Помещение, где будет работать установка, должно хорошо проветриваться из-за испарений моющих растворов. Также важно регулярно проверять состояние шлангов и фильтров, чтобы предотвратить протечки и поломки.
Можно ли использовать готовые компоненты от других устройств для сборки моечной установки, и если да, то какие?
Да, часто применяют детали от старых насосов, аквариумных фильтров, автомобильных бачков омывателя или систем орошения. Например, насос от омывателя автомобиля подходит для подачи жидкости под давлением, а пластиковые трубки из аквариумного оборудования — для подачи и распределения раствора. Главное — убедиться в надежности и герметичности этих компонентов, а также их совместимости с используемыми моющими средствами.
