В бытовой электропроводке часто возникает необходимость подключения розетки к уже установленному выключателю. Такая схема актуальна в ситуациях, когда нужно минимизировать количество штроб в стенах или использовать существующий кабель. Однако при реализации этого решения необходимо учитывать электрические нормы, правила безопасности и особенности нагрузки.
Двухжильный кабель в подобных схемах требует предельной точности при разводке. Один провод используется в качестве фазы, второй – как совмещённый ноль или заземление, в зависимости от типа сети (TN-C, TN-S). При этом подключение розетки без отдельного заземляющего проводника допустимо только в исключительных случаях и строго с учетом ПУЭ, где указано, что заземление розеток обязательно при наличии трехпроводной системы.
Если розетка планируется для подключения маломощных устройств – например, зарядного устройства или ночника – допустимо использовать двухжильный кабель при условии соблюдения сечения не менее 1,5 мм² для меди и наличия автоматического выключателя на 10–16 А. При этом запрещено коммутировать ноль через выключатель – фазный провод должен приходить на выключатель, а далее идти на нагрузку. Нарушение этого правила приводит к риску поражения током даже при отключенной цепи.
Подключение розетки через выключатель возможно только в тех случаях, когда она должна работать одновременно с включением света или другого управляемого устройства. Такая схема используется, например, для питания вытяжки в санузле или подсветки зеркала. При этом в распределительной коробке необходимо чётко обозначить назначение каждой жилы, используя цветовую маркировку и специальные клеммы типа WAGO или керамические колодки, выдерживающие заданную нагрузку.

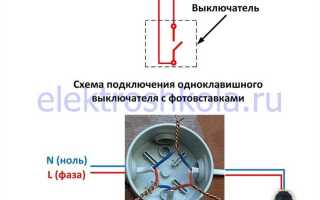

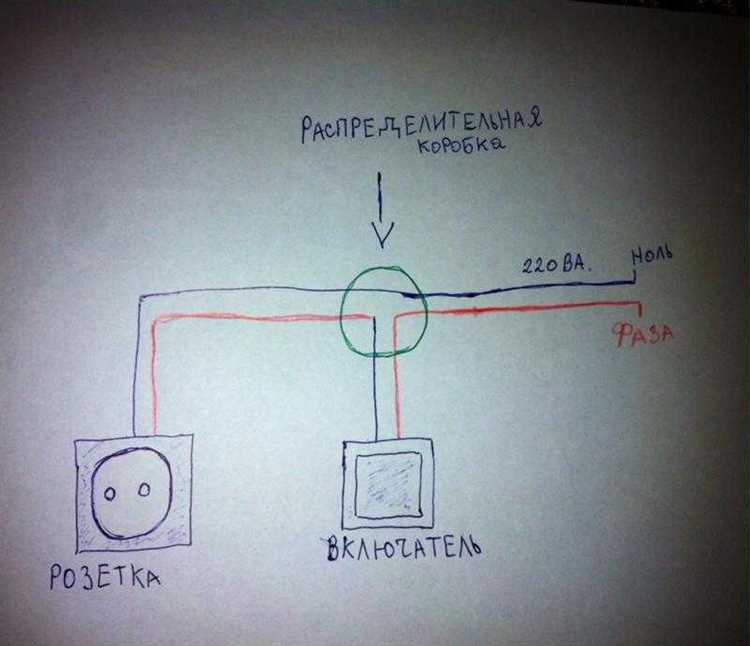

Выбор подходящего двухжильного кабеля для подключения розетки и выключателя
Для подключения розетки и выключателя через один двухжильный кабель необходимо учитывать сечение жил, тип изоляции и материал проводника. Наиболее распространённый выбор – медный кабель с сечением 1,5 мм² или 2,5 мм² в зависимости от нагрузки.
Если к розетке планируется подключение бытовых приборов мощностью до 3,5 кВт, оптимален кабель ВВГнг-LS 2×2.5 мм². Для освещения и маломощных нагрузок допустим ВВГнг-LS 2×1.5 мм². Алюминиевые провода не рекомендованы – они менее устойчивы к нагреву и подвержены окислению.
Кабель должен иметь двойную изоляцию. ВВГнг-LS устойчив к возгоранию и не выделяет токсичных газов при перегреве, что особенно важно при укладке в пластиковые гофры или штробы в стенах. Не используйте ПВС и ШВВП – они предназначены для гибкой прокладки и не подходят для стационарной скрытой установки.
Для точного выбора сечения необходимо учитывать длину линии. При расстоянии свыше 15 метров даже при малой нагрузке лучше использовать 2,5 мм² для снижения падения напряжения.
Необходимо предусмотреть цветовую маркировку жил: фаза (обычно коричневая или чёрная) и ноль (синяя). Отсутствие заземляющего проводника допускается, если электроприборы не требуют заземления, а сеть – двухпроводная.
Определение фазного и нулевого проводов при работе с двухжильным кабелем
При подключении розетки через выключатель важно точно определить, какой из двух проводов – фазный, а какой – нулевой. Ошибка приведёт к опасным последствиям, особенно при использовании однополюсного выключателя.
- Отключите питание в распределительном щите и убедитесь в отсутствии напряжения с помощью бесконтактного индикатора.
- Снимите изоляцию с концов двухжильного кабеля на 1–1,5 см.
- Включите питание и аккуратно используйте индикаторную отвёртку или мультиметр в режиме измерения переменного напряжения (AC ~220 В):
- При касании фазного провода индикатор загорится, мультиметр покажет напряжение около 220 В относительно заземления.
- При касании нулевого провода индикатор не реагирует, мультиметр покажет 0–5 В.
- Обозначьте провода маркерами или цветной изолентой: фазу – красной, ноль – синей. Это исключит путаницу при дальнейшем подключении.
Недопустимо определять проводники «на глаз» по цвету изоляции, особенно в старых электропроводках – там часто отсутствует стандартизация.
Наличие фазы на проводе, идущем от выключателя к розетке, обязательно. В противном случае, при отключённом выключателе розетка будет находиться под потенциалом, что опасно при замене приборов или розеточного модуля.

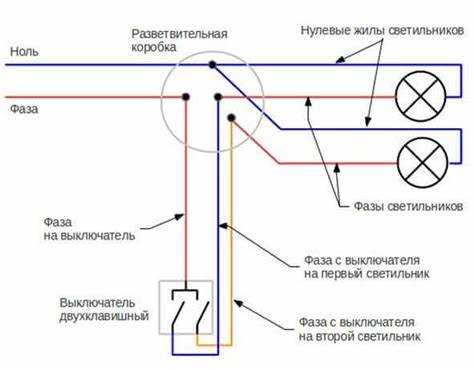

Последовательность действий при подключении розетки к выключателю
1. Отключите питание на распределительном щите и проверьте отсутствие напряжения тестером.
2. Определите тип выключателя – одноклавишный или двухклавишный, и убедитесь, что он не имеет встроенной подсветки, так как она может вызвать паразитное напряжение на розетке.
3. Проложите двухжильный кабель ВВГнг-Ls 2×1.5 мм² от выключателя до розетки. Убедитесь в целостности изоляции и отсутствии механических повреждений по всей длине.

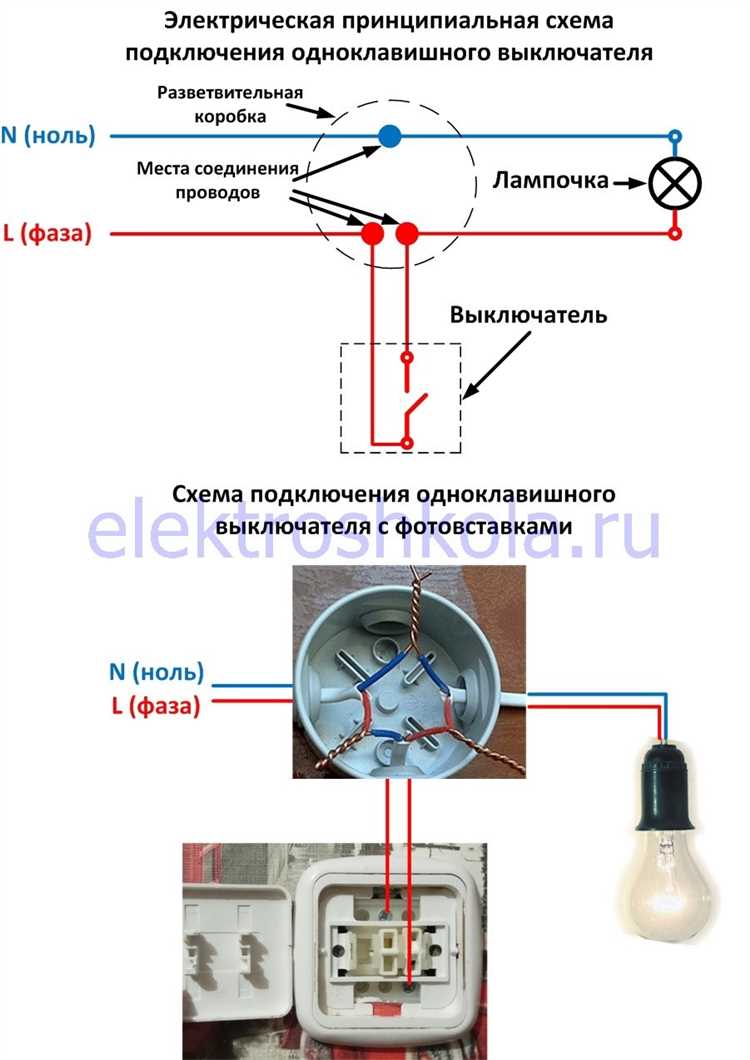

4. В распредкоробке подключите фазный провод (обычно коричневый или чёрный) к входу выключателя. Вторую жилу кабеля, идущую к розетке, соедините с выходом выключателя.
5. На розетке фазу подключите к правому контакту, вторую жилу (условно ноль) – к левому. Поскольку используется только двухжильный кабель, заземление подключить невозможно – применяйте розетку без заземляющего контакта.
6. Проверьте затяжку всех винтовых соединений и отсутствие коротких замыканий между жилами.
7. Включите питание и с помощью индикаторной отвёртки убедитесь, что напряжение на розетке появляется только при включённом выключателе.
8. Зафиксируйте розетку и выключатель в подрозетниках, установите декоративные рамки и проверьте работоспособность всей цепи.
Правила безопасности при монтаже электропроводки с двухжильным кабелем
Перед началом работ отключите питание на распределительном щите и проверьте отсутствие напряжения тестером. Не полагайтесь на автоматическое отключение – необходима ручная проверка каждого участка цепи.
Для монтажа используйте кабель марки ВВГнг-LS или NYM с сечением жил не менее 2,5 мм² для розеток. Кабель должен иметь целую, неповреждённую изоляцию по всей длине. Нарушения изоляционного слоя – повод заменить участок полностью.
Монтаж допускается только в кабель-каналах, гофре или штробах. Прокладка кабеля «по воздуху» без фиксации запрещена. Минимальное расстояние от кабеля до отопительных труб – 10 см.
Запрещено соединять жилы методом скрутки. Используйте клеммные колодки WAGO, сварку или пайку с последующей изоляцией термоусадочной трубкой. При подключении к выключателю фазный провод должен приходить на вход выключателя, а выходной – уходить на нагрузку. Ноль напрямую идёт к розетке.
Цветовая маркировка обязательна: фаза – коричневый или чёрный, ноль – синий. При отсутствии цветовой дифференциации необходимо обозначить жилы маркером или термоусадкой.
Проверка после монтажа обязательна. Используйте мультиметр для диагностики целостности цепи и отсутствия коротких замыканий. Только после этого подавайте напряжение.
Типичные ошибки при подключении розетки через двухжильный кабель и способы их устранения
Ошибка 1: Подключение без учета заземления
Двухжильный кабель не содержит защитного проводника PE, что делает невозможным правильное заземление розетки. Это особенно критично при подключении бытовых приборов с металлическим корпусом. Решение: использовать только розетки без контакта заземления или заменить кабель на трехжильный (с жилами L, N и PE).
Ошибка 2: Использование общего кабеля для розетки и выключателя
При подключении розетки через выключатель нередко фазу пускают через выключатель, что приводит к обесточиванию розетки при выключенном свете. Это нарушает правила ПУЭ и снижает безопасность. Решение: розетка должна быть подключена напрямую к фазе и нулю, минуя выключатель. Выключатель должен управлять только осветительной нагрузкой.
Ошибка 3: Нарушение полярности подключения
Иногда фаза и ноль путаются местами при монтаже, особенно если кабель не имеет цветовой маркировки. Это приводит к потенциальной опасности при ремонте и эксплуатации. Решение: использовать индикаторную отвертку или тестер для точного определения фазы и строго соблюдать правильность подключения: фаза к правому контакту, ноль к левому (при фронтальном виде на розетку).
Ошибка 4: Ненадежные скрутки или использование скруток без пайки
Скрутки без пайки и последующей изоляции термоусадкой приводят к перегреву и повышенному риску возгорания. Решение: использовать клеммные зажимы WAGO, сварку или пайку с последующей качественной изоляцией.
Ошибка 5: Применение неподходящего сечения кабеля
Часто используется двухжильный кабель сечением 1,0 мм², что недопустимо при нагрузке выше 1,8 кВт. Это вызывает перегрев и снижение срока службы проводки. Решение: применять кабель сечением не менее 2,5 мм² для розеточной группы.
Ошибка 6: Отсутствие автоматической защиты
Подключение розетки без отдельного автомата в щитке увеличивает риск поражения током и затрудняет отключение в аварийной ситуации. Решение: каждая розетка должна быть защищена автоматическим выключателем соответствующего номинала, оптимально – с УЗО на 30 мА.

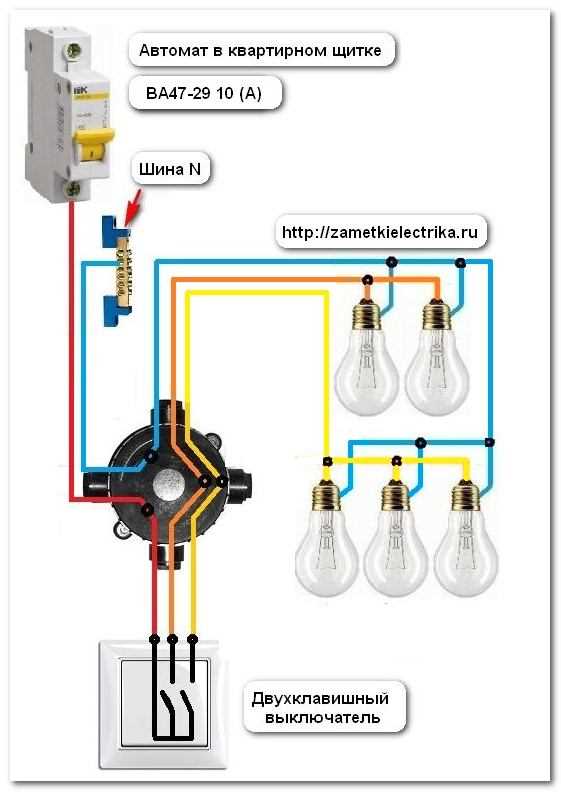

Проверка работоспособности розетки и выключателя после монтажа
Отключите автомат в щитке, убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Проверьте на всех контактах розетки и выключателя.
После подачи питания первым делом проверьте напряжение на розетке. Используйте мультиметр, установив его в режим измерения переменного напряжения. Нормальное значение – 220–230 В между фазой и нулем.
Подключите к розетке нагрузку, например, лампу накаливания или фен. Убедитесь, что устройство работает стабильно без перебоев, искрения и запаха гари.
Проверьте выключатель: включите и выключите его несколько раз. Если он управляет подачей фазы на розетку, в отключенном положении на розетке не должно быть напряжения. Измерьте тестером: между контактами должно быть 0 В.
Если выключатель управляет отдельной линией освещения, убедитесь в правильной коммутации: при замыкании цепи напряжение должно поступать только на целевое устройство. Иные линии оставаться обесточенными.
Проверьте затяжку клемм. При слабом контакте возможен нагрев, что приведёт к оплавлению изоляции. Оцените рукой температуру розетки после нагрузки: она не должна быть выше окружающей более чем на 10–15 °C.
Завершите проверку визуальным осмотром: отсутствие трещин, смещений и запаха изоляции говорит о корректной установке.
