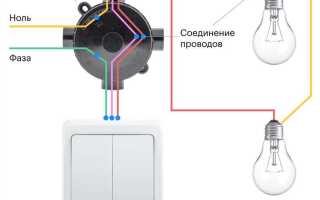

При необходимости установить выключатель на лампочку без использования распредкоробки можно добиться аккуратного и безопасного подключения с помощью правильного подхода. Такой способ часто используется в случаях, когда пространство ограничено, или проект не предполагает установку дополнительных распределительных коробок.
Первое, что нужно учитывать, это безопасность. Все работы с электропроводкой должны проводиться с отключением напряжения. Лучше всего использовать двухпроводное подключение, где один провод (фаза) соединяется с выключателем, а второй – с лампочкой. Для этого идеально подойдёт обычный однополюсный выключатель, который можно установить прямо в проводку на участке между источником питания и светильником.
Принцип подключения: в случае монтажа без распредкоробки, выключатель должен быть установлен так, чтобы один контакт был подключен к фазному проводу, а другой – к кабелю, идущему к светильнику. Второй провод от лампочки должен быть непосредственно соединен с нулевым проводом. Убедитесь, что все соединения выполнены аккуратно и надежно, чтобы избежать короткого замыкания или перегрева.
Особое внимание стоит уделить качеству проводки. Использование проводов с минимальным сечением или старых изоляторов может привести к перегреву и повреждению проводки. Для таких подключений оптимально использовать кабель сечением не менее 1,5 мм² для фазы и нуля.
Также, важно помнить, что такие соединения не подходят для высокомощных светильников, поскольку нагрузка может превышать возможности проводки без дополнительных защитных элементов, таких как автоматические выключатели или предохранители. Обязательно следите за техническими характеристиками используемой проводки и оборудования.

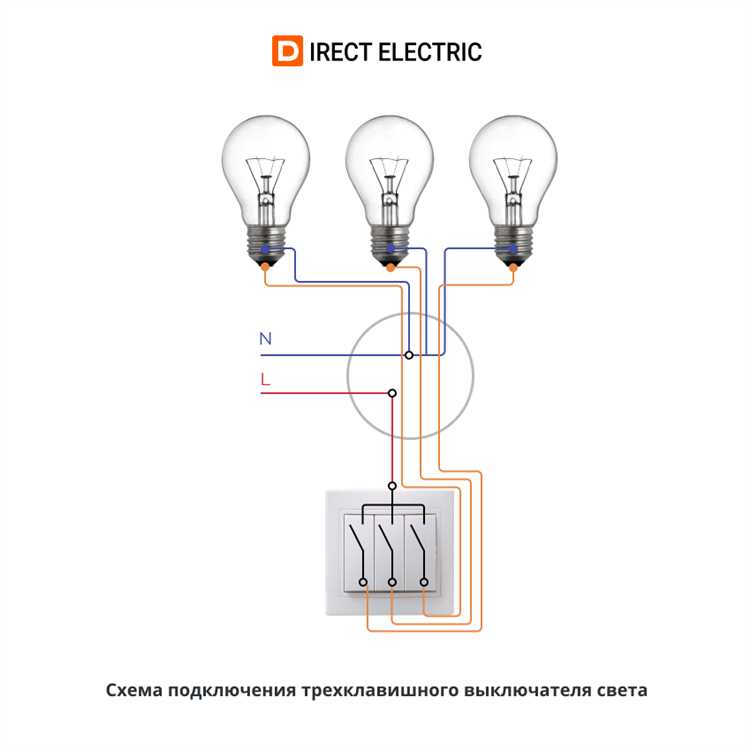

Подготовка проводки для подключения выключателя
Перед началом монтажа выключателя важно правильно подготовить проводку. Для этого необходимо учесть несколько ключевых моментов:
1. Определение места установки выключателя
Выключатель следует устанавливать на удобной высоте, обычно это 80–100 см от уровня пола. Убедитесь, что проводка будет прокладываться в месте, где её не будут повреждать в процессе эксплуатации. Рекомендуется использовать пластиковые коробки или каналы для защиты проводов.
2. Выбор подходящего кабеля
Для подключения выключателя используйте кабель с проводами сечением не менее 1.5 мм² для проводки в однофазной сети. Лучше всего подходит провод марки ПВС или ВВГ. Для скрытой проводки используйте только те кабели, которые имеют соответствующие сертификаты безопасности.
3. Проводка «фаза-ноль»
При подключении важно правильно определить фазу и ноль. Провода с фазой и нулём должны быть подключены в соответствии с типом выключателя (однополюсный, двухполюсный). На входящий провод подаётся фаза, а на выходящий – ноль. Если подключается люстра или несколько точек света, потребуется использовать многожильный провод.
4. Подготовка отверстий для установки выключателя и проводки
Для установки выключателя нужно заранее пробить отверстия под коробку в стене. Используйте дрель с подходящим сверлом для бетонных или кирпичных стен. Убедитесь, что расстояние от проводки до других объектов (например, труб или оконных рам) соответствует нормам.
5. Проверка изоляции
Перед подключением проводки убедитесь, что изоляция на проводах не повреждена, а сами провода не перегнуты. Это поможет избежать коротких замыканий и повышенного нагрева проводки.
6. Учет максимальной нагрузки
При прокладке проводки важно учитывать мощность, которую будет потреблять подключаемая лампа. Для обычных осветительных приборов с мощностью до 1 кВт используйте проводку с сечением 1.5 мм². Если мощность выше, то потребуется кабель большего сечения.
Выбор подходящего типа выключателя для установки
Для подключения лампочки без распредкоробки важно выбрать выключатель, подходящий по типу монтажа и электрическим характеристикам. Наиболее удобен накладной выключатель, так как его можно установить прямо на поверхность стены без штробления и дополнительных углублений. Это особенно актуально при открытой проводке.
Если проводка скрытая, подойдет встроенный выключатель, но в этом случае потребуется углубление в стене под монтажную коробку. При отсутствии распредкоробки важно, чтобы выключатель имел достаточно места внутри корпуса для подключения всех проводов – выбирайте модели с увеличенной монтажной глубиной.
По числу клавиш определяют назначение: одноклавишный – для одного светильника, двухклавишный – для управления двумя независимыми лампами или секциями. Устанавливая выключатель без распредкоробки, разумнее ограничиться одной клавишей, чтобы упростить разводку.
Обращайте внимание на номинальный ток – он должен быть не ниже 10 А для большинства бытовых нагрузок. Также важен тип клемм: винтовые соединения обеспечивают надежность, но требуют периодической проверки; пружинные – удобнее при монтаже и занимают меньше места внутри корпуса.
Для безопасной и быстрой установки без лишних соединений выбирайте выключатели с сквозными клеммами, позволяющими подключать провод без необходимости делать отводы или скрутки. Это минимизирует количество контактов, повышая надежность схемы.

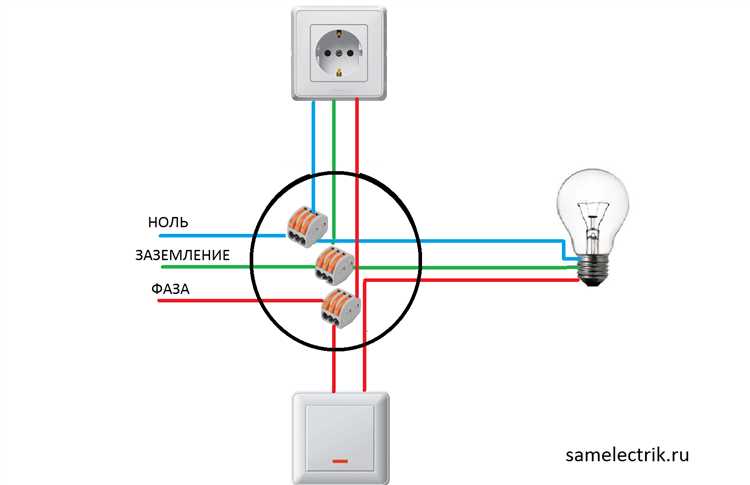

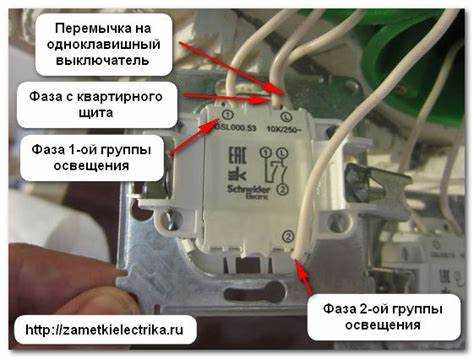

Как правильно соединить провода в выключателе
Для одноклавишного выключателя требуется два провода: фазный и выходной на лампу. Нулевой провод подключается напрямую к патрону светильника и в выключатель не заводится. Обязательно обесточьте линию перед подключением.
Определите фазу с помощью индикаторной отвертки: именно её подключают к входной клемме выключателя (обычно обозначена L или входной стрелкой). Выходной провод – к клемме, ведущей к осветительному прибору (часто обозначается стрелкой на выход).
Скрутки недопустимы – используйте клеммные зажимы WAGO или винтовые колодки. Для алюминиевых и медных проводов выбирайте совместимые разъемы с антикоррозийной пастой. При зажиме убедитесь, что изоляция не попадает под клемму, а оголённый участок не выступает наружу.

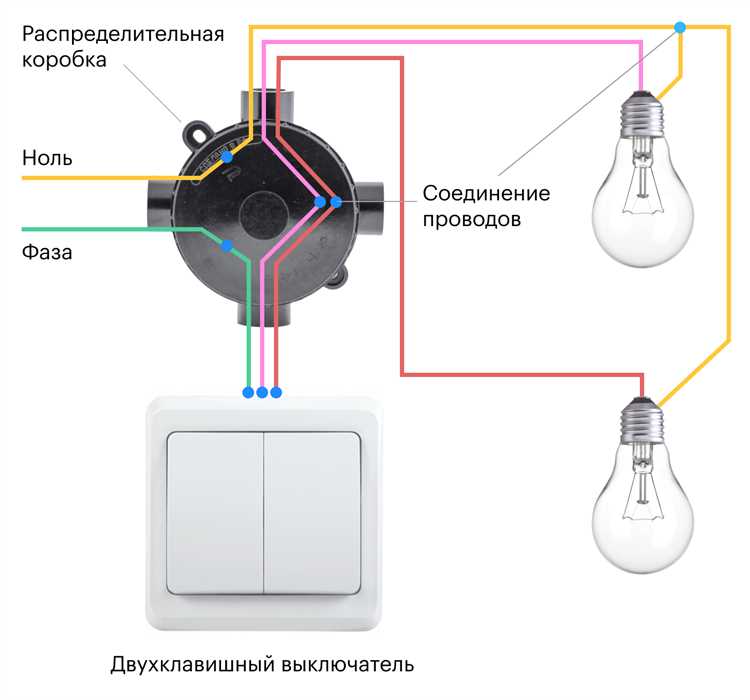

В выключателе двойного исполнения (две клавиши) добавляется третий провод – дополнительный выход на вторую лампу или группу. Общая фаза заводится одна, выходы – отдельные на каждую клавишу. Распиновка зависит от модели: внимательно изучите схему на корпусе устройства.
Избегайте соединения проводов с разным сечением или типом металла без специальных адаптеров. При использовании одножильных и многожильных кабелей применяйте наконечники НШВИ для обеспечения надежного контакта.
После подключения проверьте крепление каждого провода, слегка потянув за него. Наличие люфта недопустимо. Сборка коробки должна исключать перегибы и натяжение кабелей. Закройте корпус выключателя и подайте питание для теста.

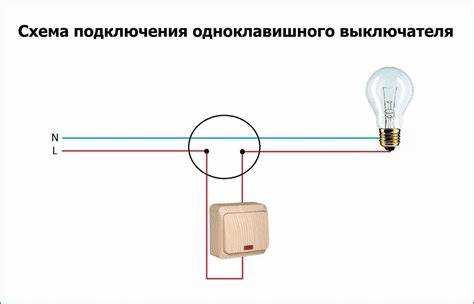

Установка выключателя в стену без распредкоробки
Для монтажа выключателя без использования распределительной коробки потребуется установить подрозетник непосредственно в стену в месте предполагаемой установки. Оптимальная глубина – от 45 мм, при этом внутренняя полость должна обеспечивать достаточное пространство для соединения проводов.
К выключателю подводят фазный провод и отходящую фазу на лампу. Нейтральный и заземляющий проводники направляются напрямую к светильнику, минуя выключатель. Все соединения необходимо выполнять в пределах подрозетника, используя клеммные зажимы типа WAGO или винтовые клеммы с надёжной изоляцией.
Штробление под кабель выполняется от точки ввода до подрозетника с соблюдением вертикального или горизонтального направления. Глубина штробы должна соответствовать диаметру кабеля плюс 5–10 мм для слоя штукатурки. Рекомендуется использовать кабель ВВГнг-LS 3×1,5 мм² в защитной гофре.
После укладки проводов в штробу и установки подрозетника, соединяют провода в клеммах, проверяют отсутствие оголённых участков и фиксируют выключатель. Подключение проверяется мультиметром: при замкнутом выключателе между фазой и нагрузкой должно быть напряжение 220 В.
Завершив монтаж, штробу заделывают гипсовой смесью. При отсутствии распределительной коробки вся ответственность за надёжность соединений ложится на установщика. Соединения должны быть доступны для ревизии, если позволяет конструкция подрозетника.

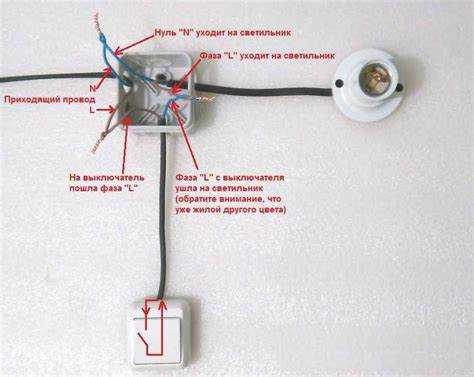

Подключение лампочки: от выключателя к патрону
Для подключения лампочки напрямую от выключателя без использования распределительной коробки необходимо строго соблюдать порядок соединения проводников и учитывать особенности электропроводки.
- Отключите питание на щитке. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки.
- Прокладывайте двухжильный кабель (например, ВВГнг-LS 2×1.5 мм²) от распределительного автомата до выключателя, затем от выключателя – к патрону лампы.
- Соедините фазный провод с автоматом в щитке и подайте его на вход выключателя.
- От выхода выключателя подайте фазу на центральный контакт патрона. Никогда не подключайте фазу к боковому контакту.
- Нулевой провод из кабеля, идущего от щита, соедините напрямую с боковым контактом патрона.
- Провода соединяйте с помощью клемм WAGO или пайки с термоусадкой. Скрутки недопустимы.
- Провод в гофре закрепляйте клипсами через каждые 40–60 см. Не допускается натяжение и перегибы.
- Глубина установочной коробки выключателя должна быть не менее 45 мм для удобного размещения клемм и запаса провода.
Такое подключение допустимо только при соблюдении норм ПУЭ и использовании качественных материалов. Наличие УЗО или автоматического выключателя на линии обязательно.
Как изолировать соединения для безопасности
Для надежной изоляции соединений используйте термоусадочные трубки с клеевым слоем. Перед надеванием трубки снимите с проводов изоляцию ровно на длину, достаточную для прочного контакта, но не более 10 мм.
После соединения проводов плотно наденьте термоусадочную трубку, нагревая ее феном до плотного прилегания и активации клеевого слоя. Это предотвращает попадание влаги и исключает короткое замыкание.
Альтернативой являются специализированные изоленты на ПВХ с высокой электроизоляционной прочностью не ниже 8 кВ/мм. Обматывайте соединение с нахлестом минимум 20 мм, избегая складок и пустот.
В случае применения клеммных колодок или зажимов обязательно обрабатывайте места входа и выхода проводов герметиком на силиконовой основе для защиты от коррозии и вибраций.
Не используйте тканевые или обычные малопрочные ленты, так как они теряют изоляционные свойства под воздействием температуры и времени.
Важно: перед изоляцией проверьте качество контакта – отсутствие люфта и надежное механическое соединение. Изоляция не компенсирует плохое соединение.
Проверка работоспособности схемы после подключения
Для проверки схемы без распредкоробки выполните следующие действия строго по шагам, чтобы исключить ошибки и гарантировать безопасность:
- Убедитесь, что выключатель установлен в положение «выключено».
- Подключите питание и подайте напряжение на линию.
- Измерьте напряжение на клеммах лампочки с помощью мультиметра. Ожидаемое значение – 220 В (или 110 В в зависимости от региона).
- Переключите выключатель в положение «включено» и проверьте, загорается ли лампочка.
- Если лампочка не загорается, отключите питание и проверьте целостность соединений, а также отсутствие короткого замыкания между фазой и нулём.
- При повторной подаче питания проверьте отсутствие нагрева проводов и выключателя в течение первых 5 минут работы.
- Проверьте фиксацию проводов в клеммах: они не должны быть ослаблены или повреждены.
Рекомендуется использовать тестер напряжения перед включением, чтобы исключить фазировку и ошибки подключения. Обязательно проверяйте изоляцию проводов в местах соединения. Если используются скрутки, изоляция должна быть выполнена термоусадкой или электроизоляционной лентой.
При наличии люминесцентной или светодиодной лампы убедитесь, что выключатель рассчитан на соответствующую нагрузку и тип нагрузки (индуктивная или ёмкостная). Это предотвратит мерцание или неправильную работу.
Вопрос-ответ:
Можно ли подключить выключатель к лампочке без использования распредкоробки?
Да, это возможно. Если проводка выполнена с учетом удобного доступа, выключатель можно подключить напрямую, прокинув кабель от лампочки к выключателю. Главное — правильно определить фазный провод и обеспечить надежное соединение. Такой способ часто применяется в старых домах или в ситуациях, когда нет возможности устанавливать дополнительную распределительную коробку.
Какие провода нужны для подключения выключателя к лампочке без распредкоробки?
Для такого подключения обычно используются два провода: фазный и рабочий ноль. От лампочки к выключателю протягивается двухжильный кабель, где один провод подключается к фазе, другой — к выводу выключателя. Ноль же идет напрямую к лампочке. Важно соблюдать цветовую маркировку и правила безопасности, чтобы избежать ошибок и короткого замыкания.
Какие опасности могут возникнуть при подключении выключателя без распредкоробки?
Основная опасность — неправильное подключение проводов, что может привести к короткому замыканию или поражению электрическим током. Также важно убедиться, что изоляция кабелей в местах соединений не повреждена. При отсутствии распредкоробки все соединения придется делать в доступных местах, поэтому их следует тщательно заизолировать и защитить от механических повреждений. Если есть сомнения, лучше проконсультироваться с электриком.
Как определить, какой провод является фазным при подключении выключателя без распредкоробки?
Чтобы определить фазный провод, можно использовать индикатор напряжения или тестер. При отключенном выключателе индикатор должен показывать отсутствие напряжения на нуле и наличие на фазе. Проверку следует проводить с соблюдением мер предосторожности, отключив питание в щитке. Если нет опыта работы с электричеством, лучше вызвать специалиста.
Можно ли использовать обычный двухжильный кабель для подключения выключателя к лампочке без распредкоробки?
Да, двухжильный кабель подходит для такого подключения, если выключатель предназначен для управления одной лампочкой. Один провод будет служить для подачи фазы, другой — для возврата сигнала от выключателя к лампочке. Важно следить, чтобы кабель был с качественной изоляцией и соответствовал требованиям по сечению для вашей электросети. Такой способ наиболее прост и широко применяется в бытовых условиях.
Можно ли подключить выключатель к лампочке без использования распределительной коробки?
Да, подключение выключателя напрямую к лампочке возможно, если правильно провести провода и обеспечить надежное соединение. Обычно это делают, если нет возможности или необходимости устанавливать распределительную коробку. Главное — соблюдать правила безопасности и использовать подходящие клеммы или соединители, чтобы избежать плохого контакта и короткого замыкания.
Какие шаги нужно выполнить, чтобы правильно подключить выключатель к лампочке без распредкоробки и какие ошибки лучше избегать?
Для подключения выключателя без распределительной коробки необходимо сначала отключить электричество на щитке. Затем от лампочки протянуть фазный провод к выключателю, а от выключателя — обратно к лампочке. Нейтральный провод обычно идет напрямую к лампочке. Важно тщательно зачистить провода, соединить их с клеммами выключателя и лампы, чтобы обеспечить надежный контакт. Следует избегать оголённых проводов без изоляции и неплотных соединений, которые могут привести к искрению или короткому замыканию. Также важно проверить работу выключателя после подключения, чтобы исключить ошибки в схеме.
