Измерение тока – ключевая задача при разработке и тестировании электронных схем. Заводские амперметры нередко проигрывают в точности, цене или доступности, особенно в специфических проектах. Самодельный амперметр – практичное решение для тех, кто хочет точности, адаптивности и понимания принципов измерения тока.
В этой инструкции используется шунтирующее сопротивление и вольтметр на основе Arduino для получения цифровых показаний. Ток измеряется по закону Ома: I = U / R, где U – падение напряжения на шунте, R – сопротивление шунта. При правильном подборе шунта можно измерять ток до 10 А с погрешностью менее 2 %.
Для сборки понадобятся: резистор-шунт (0.1 Ом, мощность не менее 5 Вт), Arduino Uno или Nano, модуль ADS1115 (если нужна высокая точность), провода, клеммы и корпус. Калибровка обязательна – она устраняет систематические ошибки и позволяет настроить амперметр под конкретные условия измерений.
Важный момент: при работе с токами выше 5 А необходимо обеспечить эффективное рассеивание тепла на шунте. Пренебрежение этим требованием приведёт к нагреву и искажению измерений. Рекомендуется использовать шунты с точной маркировкой и проверенной допускной погрешностью.
Выбор принципа измерения тока: шунт или датчик Холла
Перед сборкой амперметра необходимо определить метод измерения тока – через падение напряжения на шунте или с использованием датчика Холла. Оба подхода имеют технические особенности, критичные при разработке самодельного прибора.
- Шунт – это прецизионный резистор малого сопротивления, через который протекает измеряемый ток. Напряжение на нём пропорционально току по закону Ома. Для измерений в диапазоне до 10 А достаточно шунта с сопротивлением от 0,01 до 0,05 Ом.
- При выборе шунта важно учитывать тепловыделение. Например, при токе 5 А и сопротивлении 0,05 Ом рассеиваемая мощность составит 1,25 Вт. Это требует монтажа на радиатор или использование шунта повышенной мощности.
- Шунтовый метод не обеспечивает гальваническую развязку. Это важно при работе с высокими напряжениями или при необходимости измерения тока в «земле».
- Датчик Холла измеряет ток, фиксируя создаваемое им магнитное поле. Наиболее популярны интегральные модули (например, ACS712, ACS758), которые выдают аналоговый сигнал, пропорциональный току.
- Преимущество – полная гальваническая изоляция между токовой и измерительной цепью. Это критично для систем с импульсными источниками питания и инверторами.
- Датчики Холла не нагреваются при протекании тока, поскольку не содержат резистивных элементов в цепи нагрузки. Это упрощает термостабилизацию схемы.
- Недостаток – меньшая точность по сравнению с шунтом, особенно при низких токах (до 1 А), из-за внутреннего шума и дрейфа нуля.
При выборе метода:
- Для токов до 10 А, высокой точности и простоты конструкции – выбирайте шунт с усилителем.
- Для измерений в цепях с высоким напряжением, требующих изоляции, или токах выше 20 А – предпочтительнее датчик Холла.
- В самодельных приборах важно учитывать наличие калибровки: шунт требует ручной настройки коэффициента усиления, датчики Холла калиброваны на заводе.
Необходимые компоненты и где их приобрести

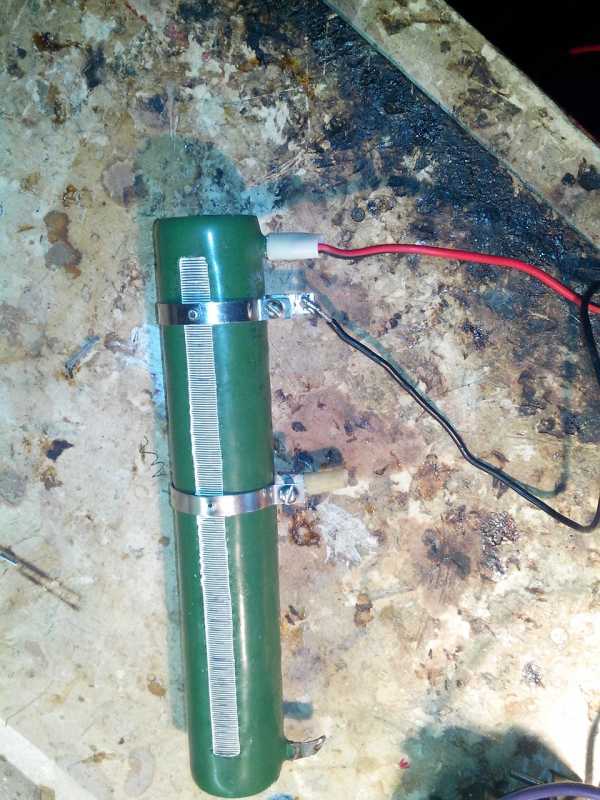

Шунтирующий резистор – ключевой элемент для измерения тока. Лучше использовать проволочные резисторы с низким сопротивлением (от 0,01 до 0,1 Ом) и мощностью не менее 5 Вт. Оптимальный выбор – модели типа RX24 или аналогичные. Приобрести можно в специализированных магазинах радиодеталей или на сайтах ChipDip, AliExpress, RND Components.
Микроконтроллер – для цифровой версии амперметра подойдет Arduino Uno или Nano. Nano компактен и дешевле, при этом сохраняет достаточный функционал. Оригиналы доступны на arduino.cc, недорогие аналоги – на AliExpress и Ozon.
Аналого-цифровой преобразователь (АЦП) – если требуется высокая точность, используйте внешний модуль, например ADS1115 (16-битный I2C-совместимый АЦП). Найти можно на eBay, Amazon, Китайские площадки.
Провода, макетная плата, разъемы – стандартный набор для сборки схемы. Макетную плату (breadboard) и набор проводов типа Dupont можно приобрести в наборах на Ozon или Radiodetali.ua.
Источник питания – стабилизированный блок питания 5В или аккумуляторный модуль. Для Arduino Nano подойдёт micro-USB кабель от любого зарядного устройства. Ищите на Citilink, DNS, AliExpress.
Мультиметр – для калибровки амперметра необходим точный мультиметр. Подойдут модели от UNI-T или Mastech. Надежные поставщики – ВсеИнструменты, 220 Вольт.
Схема подключения амперметра на базе шунта

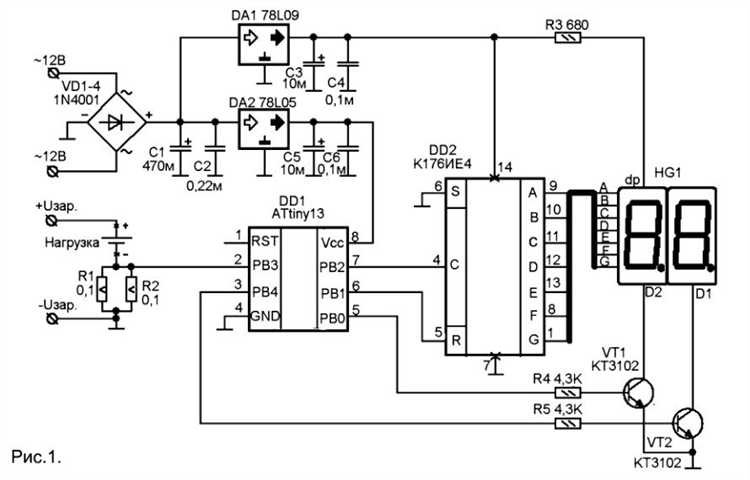

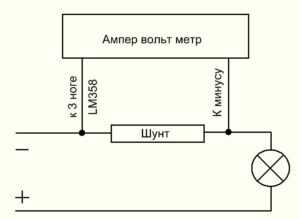

Шунт представляет собой низкоомный резистор, через который протекает измеряемый ток. Амперметр подключается параллельно шунту и измеряет падение напряжения на нём. При этом сама токовая цепь не прерывается.
Для подключения амперметра необходимо определить максимальный измеряемый ток и выбрать шунт с соответствующим сопротивлением и мощностью. Например, для тока 10 А при падении напряжения 75 мВ требуется шунт с сопротивлением 0,0075 Ом.
Длина соединительных проводов от шунта до амперметра должна быть минимальной и выполнена из медных жил не менее 0,75 мм². Это снижает вероятность искажений измерений из-за сопротивления проводов.
При монтаже исключается пайка силовых соединений – используется болтовое крепление или клеммные зажимы. Шунт устанавливается на теплоотводящую поверхность с хорошей вентиляцией для предотвращения перегрева.
Сборка измерительной цепи на макетной плате
Подключите шунтирующий резистор с низким сопротивлением (например, 0,1 Ом, 5 Вт) последовательно в разрыв цепи, в которой нужно измерять ток. Установите его как можно ближе к источнику тока для минимизации паразитных сопротивлений.
Питание операционного усилителя подведите от стабилизированного источника 5 В. Общий провод схемы соедините с общим проводом источника питания и контролируемого устройства.
Провода от шунта к усилителю используйте короткие и одинаковой длины. Разводку на макетной плате выполняйте без пересечений сигнальных и силовых дорожек. Избегайте витых соединений и используйте качественные разъёмы или клеммы.
После монтажа проверьте каждое соединение мультиметром на наличие обрывов и коротких замыканий. Перед включением нагрузки убедитесь, что выход усилителя не превышает допустимого уровня для входа АЦП микроконтроллера.
Калибровка самодельного амперметра с помощью мультиметра

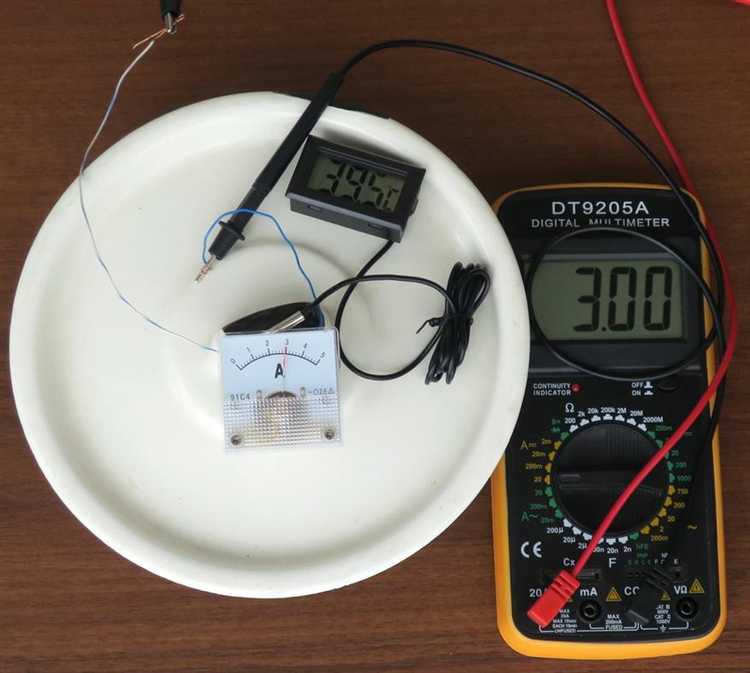

Для точной калибровки самодельного амперметра потребуется эталонный мультиметр, источник постоянного тока и нагрузочный резистор известного сопротивления. Процесс включает подачу стабильного тока через нагрузку и параллельное подключение амперметра и мультиметра.
Шаги калибровки:
- Подключите источник питания последовательно с нагрузочным резистором и самодельным амперметром.
- Включите мультиметр в режиме измерения тока в ту же цепь, используя разветвление для параллельного подключения.

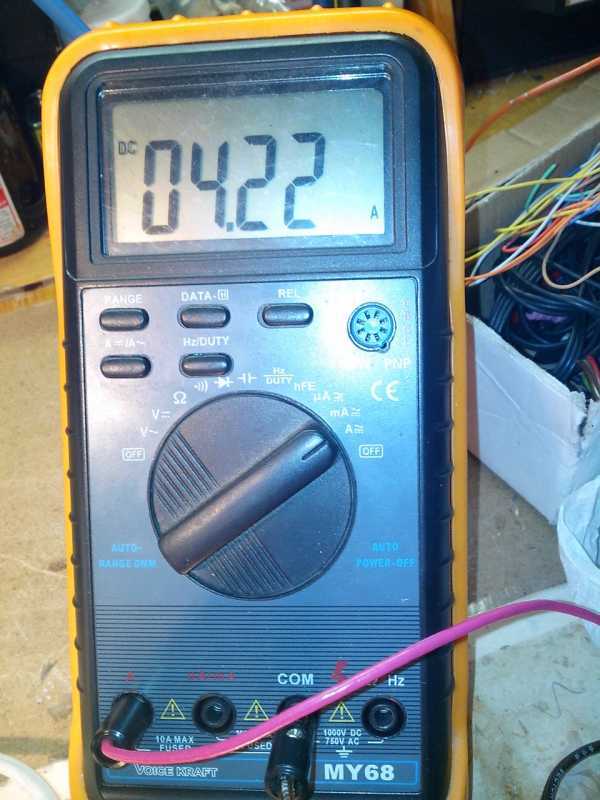

- Задайте ток, например, 100 мА, контролируя его с помощью мультиметра. Значение на амперметре должно соответствовать показанию мультиметра.
- Если показания отличаются, настройте подстроечный резистор в схеме амперметра. Корректируйте до совпадения с мультиметром с точностью до ±1 мА.
- Повторите процедуру для других значений тока: 200 мА, 500 мА, 1 А – в зависимости от диапазона прибора.
Рекомендуется проводить калибровку при температуре, близкой к рабочим условиям эксплуатации, чтобы исключить температурные сдвиги. После завершения проверьте стабильность показаний при длительной подаче тока.
Интеграция амперметра в готовое устройство или проект
Перед подключением амперметра необходимо определить точку измерения тока – она должна находиться в последовательной цепи с нагрузкой. Для минимизации падения напряжения выбирайте амперметр с наименьшим внутренним сопротивлением, обычно в пределах миллиомов для точных измерений.
Используйте клеммники или пайку для надежного соединения, избегайте скруток и плохих контактов, способных исказить показания или вызвать нагрев. При работе с постоянным током ниже 1 А достаточно прямого подключения, для больших токов требуется установка шунта с известным сопротивлением, рассчитанным по формуле Rш = Uш / Iмакс, где Uш – допустимое падение напряжения, обычно 50–100 мВ.
Для защиты амперметра в случае перегрузки включите предохранитель или автоматический выключатель на ток немного выше максимального рабочего. При использовании цифрового амперметра важно учитывать максимальное входное напряжение и не превышать его, чтобы не повредить прибор.
Если проект содержит микроконтроллер, рассмотрите вариант интеграции датчика тока на основе эффекта Холла или токового шунта с последующим аналогово-цифровым преобразованием. Это позволит вывести данные на дисплей или передавать их по интерфейсу без непосредственного подключения амперметра в цепь.
Проверяйте правильность полярности подключения, особенно в устройствах с постоянным током, чтобы избежать отрицательных или искаженных показаний. Перед запуском измерений убедитесь в отсутствии коротких замыканий и стабильности контактов.
