Подключение аккумуляторов напрямую влияет на мощность, время работы и срок службы шуруповёрта. Правильный выбор схемы соединения позволяет адаптировать инструмент под конкретные задачи: от кратковременного использования до интенсивной работы на строительной площадке.
Существует три основных способа: последовательное, параллельное и комбинированное соединение. При последовательной схеме увеличивается выходное напряжение, сохраняя ёмкость каждого элемента. Например, три аккумулятора по 3,7 В и 2000 мА·ч дадут на выходе 11,1 В при той же ёмкости в 2000 мА·ч. Такая схема применяется для повышения крутящего момента шуруповёрта.
Параллельное соединение сохраняет напряжение на уровне одного элемента, но суммирует ёмкость. Это решение полезно для увеличения времени работы инструмента без изменения напряжения. Например, при подключении трёх аккумуляторов по 3,7 В и 2000 мА·ч получится 3,7 В и 6000 мА·ч.

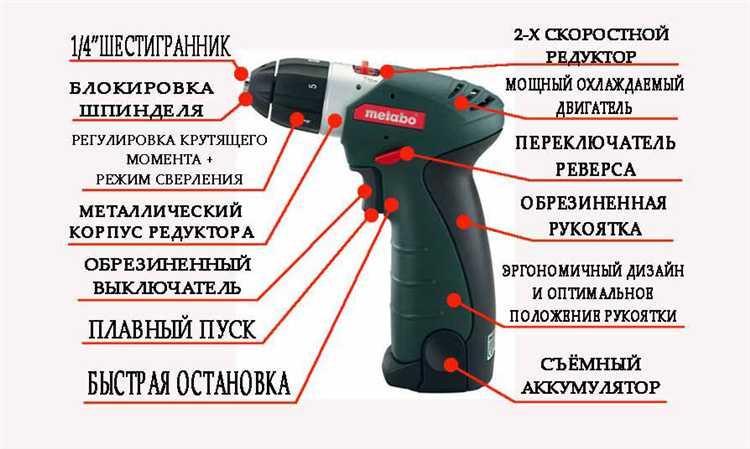

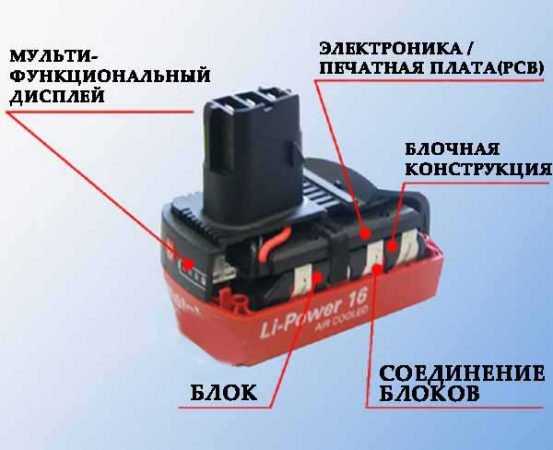

Комбинированная схема, состоящая из нескольких параллельно соединённых групп, объединённых в последовательную цепь, позволяет одновременно увеличить и напряжение, и ёмкость. Она используется при сборке аккумуляторных блоков, предназначенных для тяжёлой нагрузки и продолжительной эксплуатации.
При любом варианте важно соблюдать балансировку элементов и использовать защитные платы (BMS), чтобы избежать перегрева, переразряда и короткого замыкания. Несоблюдение этих требований может привести к повреждению как аккумуляторов, так и самого инструмента.
Как последовательно соединить аккумуляторы для увеличения напряжения
Например, если соединить последовательно три элемента 18650 с номинальным напряжением 3,7 В, на выходе получится 11,1 В. Все элементы должны быть одинаковой ёмкости и в одинаковом состоянии заряда. Несоответствие приведёт к ускоренному износу и риску перегрева.
Порядок действий:
1. Проверьте каждый элемент мультиметром: напряжение должно быть близким (допустимое отклонение – не более 0,05 В).
2. Используйте никелевые полосы или провод сечением не менее 0,75 мм² для соединения контактов. Места пайки или сварки должны быть надёжными и короткими.

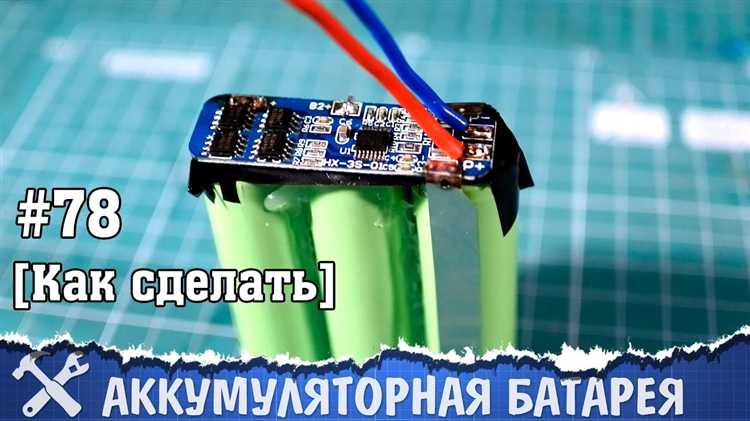

4. Обязательно подключайте BMS-плату, рассчитанную на нужное количество ячеек, чтобы обеспечить балансировку и защиту от переразряда.
5. Изолируйте соединения термоусадкой или изолентой, чтобы исключить короткое замыкание при эксплуатации.
Нельзя соединять последовательно элементы разного типа (например, Li-ion и NiMH) или с разным уровнем износа. Это приводит к нестабильной работе и аварийным ситуациям.
Параллельное соединение аккумуляторов: увеличение ёмкости без изменения напряжения
Такой способ целесообразен, если требуется увеличить продолжительность работы шуруповёрта без повышения нагрузки на его электронику. Но необходимо учитывать следующие условия:
- Все аккумуляторы должны иметь одинаковое номинальное напряжение и быть одного типа (например, Li-Ion).
- Разброс по внутреннему сопротивлению не должен превышать 10–15% – иначе возможен перегрев или неравномерная разрядка.
- Перед соединением рекомендуется полностью зарядить каждый элемент – это снизит риск перекоса токов при включении.
- Балансировочные схемы необязательны, но желательно использовать термодатчики и защитные модули (BMS), предотвращающие перегрузку и перезаряд.
Подключение проводится проводами сечением не менее 1 мм² для токов до 10 А. Соединения должны быть механически прочными и пайка – максимально чистой. Допускается точечная сварка для литий-ионных элементов в сборке.
Параллельная схема особенно уместна при модернизации старого аккумуляторного блока: можно сохранить штатное напряжение, но увеличить ёмкость в 1,5–2 раза, не меняя плату управления двигателя.
Комбинированная схема: когда применять последовательное и параллельное соединение вместе
Комбинированное соединение аккумуляторов применяется, когда требуется одновременно увеличить напряжение и ёмкость батареи. Такая схема актуальна при сборке аккумуляторных блоков для шуруповёртов мощностью 18–24 В и током потребления до 20 А.
Суть схемы: аккумуляторы сначала соединяются в группы последовательно для повышения напряжения, затем эти группы объединяются параллельно для увеличения ёмкости и улучшения токоотдачи. Например, чтобы получить 18 В и 4 А·ч на базе элементов 18650 (3,7 В, 2 А·ч), нужно собрать три элемента последовательно (3 × 3,7 В = 11,1 В), а затем сделать две такие группы и соединить их параллельно. Итог – 11,1 В и 4 А·ч, которые после стабилизации дадут необходимое напряжение под нагрузкой.
Когда стоит использовать:
- Для сборки аккумулятора, обеспечивающего высокое напряжение при сохранении продолжительной работы на одной зарядке.
- Если инструмент потребляет значительный ток, и одиночные элементы перегреваются.
- При необходимости увеличить ресурс и снизить внутреннее сопротивление блока.
Особенности сборки:
- Все элементы в группе должны быть одинаковыми по ёмкости, внутреннему сопротивлению и уровню заряда.
- Обязательна балансировка как между группами, так и внутри каждой последовательной цепи.
- Нужен BMS-модуль, рассчитанный на соответствующее количество ячеек по напряжению и току.
Ошибки при комбинированной сборке часто связаны с использованием элементов с разной степенью износа или попыткой соединить разные типы аккумуляторов. Это приводит к перекосу токов и ускоренному выходу из строя.
Особенности соединения аккумуляторов с разной степенью заряда
Соединение аккумуляторов с разной степенью заряда приводит к выравниванию потенциалов, что сопровождается током перераспределения. При подключении последовательно два аккумулятора – один заряженный, другой частично разряженный – создаётся неравномерная нагрузка. Более заряженный элемент отдаёт энергию не только на нагрузку, но и на выравнивание напряжения между ячейками, что вызывает локальный перегрев и ускоренный износ.
При параллельном соединении аккумуляторов с разной степенью заряда ток перетекает от более заряженного к менее заряженному до достижения равновесия. При этом сила тока может достигать десятков ампер в зависимости от внутреннего сопротивления и разности напряжений. Это чревато перегревом, разрушением сепараторов и вздутием элементов.
Например, при параллельном соединении двух Li-Ion аккумуляторов 18650, один из которых заряжен до 4.1 В, а другой до 3.5 В, разность потенциалов 0.6 В при внутреннем сопротивлении 0.1 Ом создаёт ток до 6 А, что превышает допустимые параметры безопасной балансировки без внешнего резистора или BMS.
Рекомендации:
- Перед соединением аккумуляторов выровнять напряжение до разницы не более 0.05 В.
- Использовать BMS-модули с функцией активной балансировки.
- Измерять напряжение каждого элемента перед сборкой.
- Не подключать элементы с неизвестным уровнем заряда.

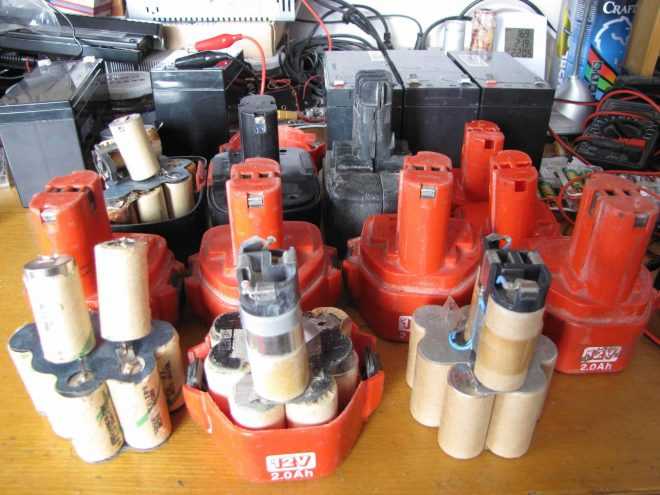

- Для сборки из бывших в употреблении элементов проводить цикл заряд-разряд с замером ёмкости и внутреннего сопротивления.
Чем грозит соединение аккумуляторов разного типа и как этого избежать
Соединение аккумуляторов разного типа – например, никель-кадмиевых (NiCd) с литий-ионными (Li-ion) – приводит к разрушению элементов, перегреву и выходу из строя электроники шуруповёрта. У разных типов аккумуляторов разный внутренний импеданс, напряжение, рабочий ток, температурные характеристики и алгоритмы заряда-разряда.
Например, полностью заряженный Li-ion элемент имеет напряжение 4,2 В, а NiCd – около 1,4 В. При последовательном соединении возникает перекос напряжений, слабые элементы начинают перегреваться и деградировать. При параллельном подключении элементы с меньшей ёмкостью быстрее разряжаются, создавая паразитный ток внутри сборки. Это ускоряет износ всех элементов.
Особенно опасно подключать аккумуляторы с разной химией к одному зарядному устройству. Зарядное устройство, рассчитанное на Li-ion, подаёт ток по другому профилю, что может вызвать закипание электролита у NiCd или перегрев у NiMH. В случае с Li-ion при неправильной зарядке возможно возгорание.
Рекомендации:
1. Никогда не смешивайте аккумуляторы с разной химией – даже в рамках одной сборки одинакового напряжения.
2. Используйте аккумуляторы одного типа, ёмкости и желательно одного производителя. Устаревшие элементы заменяйте полностью.
3. При замене элементов в батарейном блоке соблюдайте исходные параметры: тип, напряжение, внутреннее сопротивление, рабочий ток.
4. Не используйте универсальные зарядные устройства без поддержки конкретного типа аккумуляторов. Зарядка должна соответствовать химическому составу, количеству ячеек и их конфигурации.
5. Перед сборкой проверяйте напряжение и состояние всех элементов. Не допускайте разряженных или перегретых аккумуляторов в сборке.
Несоблюдение этих правил снижает срок службы батареи, повышает риск перегрева и поломки инструмента, а в случае с литиевыми аккумуляторами – создаёт угрозу возгорания.
Как надёжно спаять аккумуляторы: выбор провода, припоя и изоляции
Для соединения аккумуляторов шуруповёрта применяют медный провод сечением от 0,5 до 1,5 мм², устойчивый к механическим нагрузкам и высокой температуре. Лучше использовать многожильный провод с тонкой изоляцией, например, силиконовый, он сохраняет гибкость и не плавится при нагреве.
Оптимальный припой – бессвинцовый с содержанием олова не менее 95%, температура плавления около 217 °C. Желательно использовать припой с флюсом на основе колофонии, он улучшает смачиваемость и надёжность контакта. Для работы применяют паяльник мощностью 40-60 Вт с острым жалом для точного нагрева.
Перед пайкой поверхность аккумулятора и провода очищают от окислов и жира. Для защиты от короткого замыкания и механических повреждений применяют термоусадочную трубку с толщиной стенки не менее 0,5 мм. После пайки её нагревают, чтобы плотно обжать соединение. В местах повышенной вибрации рекомендована дополнительная изоляция клеящейся лентой на основе ПВХ или полиэстера.
Следует избегать перегрева аккумулятора, прогревая контакт не дольше 2–3 секунд, чтобы не повредить внутренние элементы. Рекомендуется использовать термоклеевой фиксатор для закрепления провода, предотвращающего сдвиги и разрывы пайки при эксплуатации.
Вопрос-ответ:
Какие существуют основные способы соединения аккумуляторов для шуруповёрта?
Аккумуляторы для шуруповёртов можно соединять последовательно, параллельно или комбинированным методом. Последовательное соединение увеличивает напряжение, что влияет на мощность инструмента, но при этом ток остаётся тем же. Параллельное соединение повышает ёмкость и увеличивает время работы, сохраняя напряжение на уровне одного элемента. Комбинированный метод сочетает обе схемы для достижения баланса между мощностью и временем работы.
Как соединять аккумуляторы, чтобы увеличить время работы шуруповёрта без изменения напряжения?
Для увеличения времени работы следует объединять аккумуляторы параллельно. В такой схеме напряжение остаётся неизменным, а ёмкость суммируется, что позволяет дольше использовать инструмент без подзарядки. При этом важно соблюдать одинаковые характеристики элементов и учитывать качество соединений, чтобы избежать перегрева или потерь энергии.
Какие риски связаны с последовательным соединением аккумуляторов для шуруповёрта?
При последовательном соединении возрастает суммарное напряжение, что может привести к перегрузке электроники инструмента, если оно превышает допустимые параметры. Кроме того, выход из строя одного элемента влияет на работу всей цепи, снижая общую надёжность. Также при неправильном соединении возможно неравномерное распределение заряда и разряда, что сокращает срок службы аккумуляторов.
Можно ли соединять аккумуляторы разной ёмкости и напряжения для шуруповёрта?
Соединять элементы с разными характеристиками не рекомендуется. Различия в ёмкости и напряжении приводят к неравномерной нагрузке на аккумуляторы, что вызывает перегрев, ускоренный износ и даже выход из строя. Для стабильной и безопасной работы лучше использовать одинаковые по параметрам батареи, которые предназначены для совместного использования.
Как обеспечить безопасное соединение аккумуляторов при сборке батареи для шуруповёрта своими руками?
Для безопасности нужно тщательно проверить полярность каждого аккумулятора и использовать надёжные соединительные элементы, такие как медные пластины или специальные контакты. Важно избегать коротких замыканий, обеспечить хорошее качество пайки или крепления, а также использовать предохранители или схемы защиты от перегрузок. Рекомендуется также контролировать температуру во время работы, чтобы исключить перегрев.
Как правильно соединить аккумуляторы для шуруповёрта, чтобы увеличить напряжение?
Для увеличения напряжения аккумуляторов их соединяют последовательно. Это значит, что к положительной клемме одного аккумулятора подключают отрицательную клемму следующего. В результате суммируются напряжения всех элементов, а ток остаётся таким же, как у одного аккумулятора. Такой способ позволяет повысить мощность шуруповёрта, но важно использовать аккумуляторы с одинаковыми характеристиками и уровнем заряда, чтобы избежать быстрого износа и повреждений.
В чём разница между последовательным и параллельным соединением аккумуляторов для шуруповёрта и когда стоит применять каждый из них?
Последовательное соединение аккумуляторов увеличивает напряжение, а ток остаётся на уровне одного аккумулятора. Такой вариант подходит, если шуруповёрту требуется более высокое напряжение для работы. Параллельное соединение, напротив, объединяет аккумуляторы таким образом, что суммируется ток, а напряжение остаётся на уровне одного элемента. Это позволяет увеличить время работы устройства без подзарядки. Выбор между этими способами зависит от того, что важнее: мощность или продолжительность работы.
