Отсутствие шильдика на трансформаторе исключает возможность прямого считывания его характеристик, что осложняет включение в схему и контроль режимов работы. Однако основные параметры – мощность, коэффициент трансформации, номинальные токи и напряжения обмоток, сопротивление короткого замыкания – можно определить экспериментально.
Для оценки мощности трансформатора применяется эмпирическая формула: P ≈ 0,3 × S, где P – мощность в ваттах, S – площадь поперечного сечения сердечника в квадратных сантиметрах. Например, при S = 16 см² номинальная мощность составит около 4,8 Вт на каждый вольт-виток. Чем выше частота, тем меньше допустимое сечение и габариты при той же мощности.
Сопротивление обмоток измеряется омметром. У обмоток низкого напряжения оно составляет доли ома, у высоковольтных – единицы ом. Для более точного расчёта импеданса используется метод короткого замыкания: одна из обмоток закорачивается, на вторую подаётся пониженное напряжение до момента, когда ток достигнет номинального значения. Измеренное напряжение позволяет определить эквивалентное сопротивление трансформатора.
При отсутствии заводских данных испытания на холостом ходу и под нагрузкой являются обязательными. Они позволяют проверить нагрев, уровень потерь и соответствие рассчитанных параметров фактическим. Обязательно использование плавких предохранителей и понижающих трансформаторов при экспериментальных включениях.
Как определить тип трансформатора по внешнему виду и конструкции

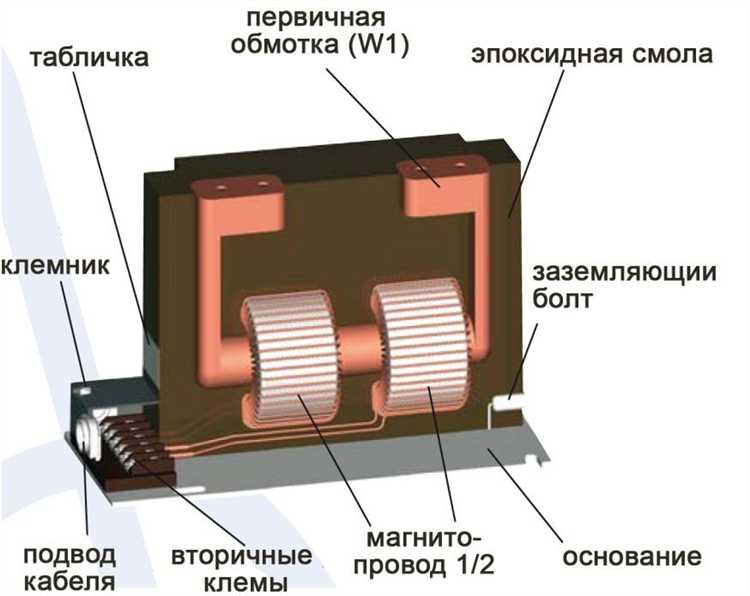

Визуальный осмотр корпуса, обмоток и способа монтажа помогает сузить круг возможных типов трансформатора. Ниже приведены признаки, по которым можно распознать назначение и конструктивное исполнение устройства.

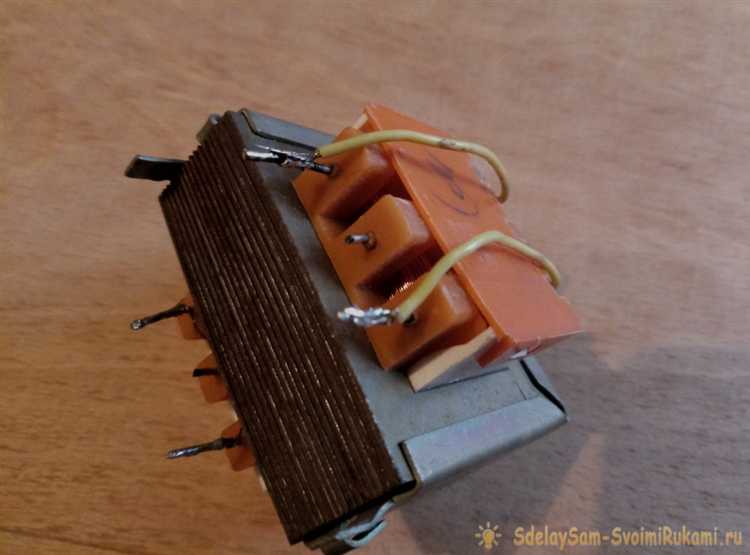

- Габариты и форма: Силовые трансформаторы крупнее, имеют массивные сердечники и часто устанавливаются на основаниях или в кожухах. Импульсные – компактны, чаще прямоугольной формы, с минимальным зазором между обмотками.
- Сердечник: Торроидальный сердечник указывает на понижающий трансформатор с высокой эффективностью. W-образные и Ш-образные встречаются у сетевых и силовых моделей. Ферритовый – признак импульсного или высокочастотного трансформатора.

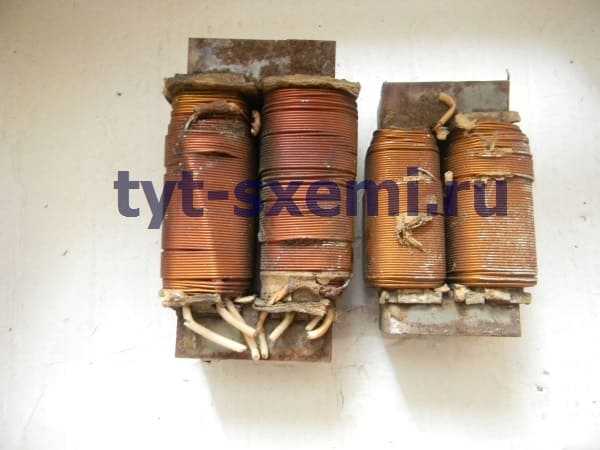

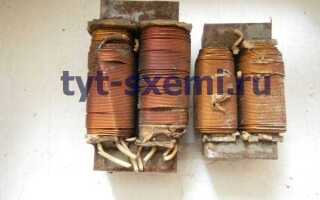

- Обмотки: Лаковая изоляция и плотная намотка характерны для низковольтных. Тканевая, бумажная или термостойкая изоляция применяется в силовых трансформаторах. Наличие экрана между обмотками – признак импульсного или гальванически развязанного трансформатора.
- Крепление: Винтовое основание или монтажные лапки – у силовых. Импульсные чаще залиты компаундом и вставлены в плату без дополнительного крепежа.
- Наличие экранирующего кожуха: Металлический корпус или экран из меди – признак трансформатора, работающего в условиях электромагнитных помех (например, в аудиотехнике).
Если устройство извлечено с платы, полезно обратить внимание на маркировку компонентов поблизости. Наличие ключей, выпрямителей, высокочастотных дросселей рядом с трансформатором указывает на его импульсный тип.

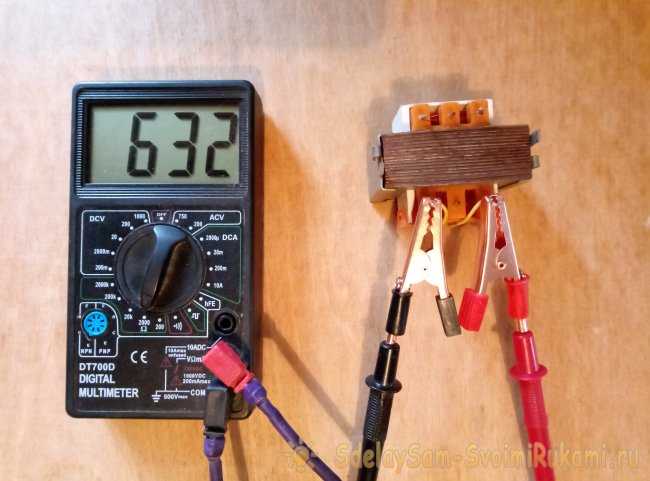

Измерение сопротивления обмоток для установления их назначения
Для определения назначения обмоток трансформатора без шильдика первым шагом служит измерение сопротивления каждой обмотки в холодном состоянии. Это позволяет выделить первичную, вторичные и, при наличии, обмотки вспомогательного питания или обмотку возбуждения.
- Измерять при отключённом трансформаторе, с предварительно разряженными возможными остаточными емкостями.
- Значение сопротивления фиксировать с учётом температуры окружающей среды (20 °C – стандартная условность).
Обычно:
- Обмотка с наибольшим сопротивлением – первичная. Для трансформаторов мощностью до 1 кВА сопротивление может находиться в пределах от 5 до 50 Ом, в зависимости от напряжения и длины провода.
- Обмотки со средними значениями (от десятых до единиц Ом) – вторичные с повышенным напряжением.
- Сопротивление менее 0,1 Ом – обмотки с пониженным напряжением или мощные вторичные.
Если несколько обмоток имеют близкие значения, определить их назначение только по сопротивлению невозможно – требуется анализ витков, диаметр провода, проверка на короткозамкнутый виток.
Дополнительно:
- Сравнивать сопротивления обмоток с визуальной оценкой толщины провода – первичная обычно тоньше, но длиннее.
- Сопротивление симметричных обмоток (например, 12-0-12 В) будет практически идентичным на каждом плече от средней точки.
Точность измерений повышается при использовании четырёхпроводной схемы (метод Кельвина), особенно для низкоомных обмоток.

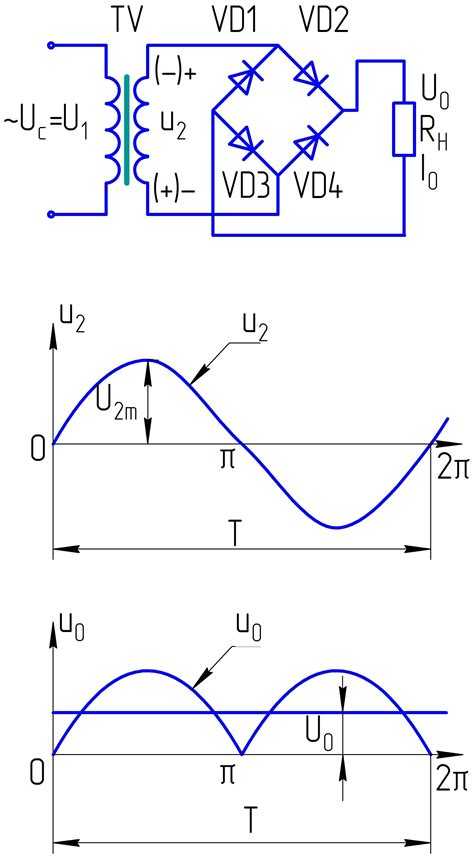

Определение коэффициента трансформации с помощью мультиметра
Порядок действий:
1. Отсоединить трансформатор от всех нагрузок и цепей.
2. Определить омметром обмотки с более высоким и более низким сопротивлением. Как правило, обмотка с высоким сопротивлением – первичная.
3. Подключить первичную обмотку к сети 230 В через лампу накаливания мощностью 40–60 Вт. Это предохранит трансформатор в случае неправильного выбора обмоток.
4. Измерить напряжение на вторичной обмотке мультиметром в режиме переменного напряжения.
5. Вычислить коэффициент трансформации: k = Uперв / Uвтор, где Uперв – напряжение на первичной обмотке (например, 230 В), Uвтор – измеренное напряжение на вторичной.
Пример: при напряжении 230 В на первичной обмотке и 11,5 В на вторичной, коэффициент трансформации составляет 20. Это указывает на трансформатор с понижающим коэффициентом 20:1.
Измерения рекомендуется повторить несколько раз для исключения погрешностей. Не допускается подключение мультиметра напрямую к сети без изоляции от трансформатора.
Как вычислить номинальное напряжение и ток обмоток по косвенным признакам
Сначала определяют количество витков и диаметр провода каждой обмотки. Для этого трансформатор частично разбирается: с одной из обмоток снимается несколько витков, после чего измеряется их суммарная длина и сопротивление. Диаметр провода измеряют микрометром или штангенциркулем с точностью до сотых миллиметра.
По диаметру и типу изоляции определяют допустимую плотность тока. Для алюминиевого провода с тканевой изоляцией используют значение 1,5–2 А/мм², для медного – 2–3 А/мм². Вычислив сечение проводника, умножают его на допустимую плотность тока – получают расчетный номинальный ток обмотки.
Напряжение определяют через отношение витков. Если известна одна обмотка (например, подключённая к сети), измеряют напряжение на второй при холостом ходе. Отношение напряжений пропорционально количеству витков. В случае невозможности подключения используют стандартные значения напряжения: 6, 12, 24, 110, 220 В – и подбирают наиболее вероятное, сравнив его с числом витков и толщиной провода.
Дополнительно оценивают межслойную изоляцию и толщину лакового покрытия. Если изоляция выполнена бумагой или лакотканью, напряжение на обмотке, скорее всего, выше 100 В. Для низковольтных обмоток (до 24 В) изоляция минимальна, витки могут быть уложены вплотную.
Результаты уточняются по сопротивлению обмотки. Его измеряют миллиомметром. Сопротивление сравнивают с расчетным: для медной обмотки с сечением 1 мм² длиной 10 м оно будет около 0,17 Ом. Сильно заниженное значение указывает на обмотку с низким напряжением и высоким током.

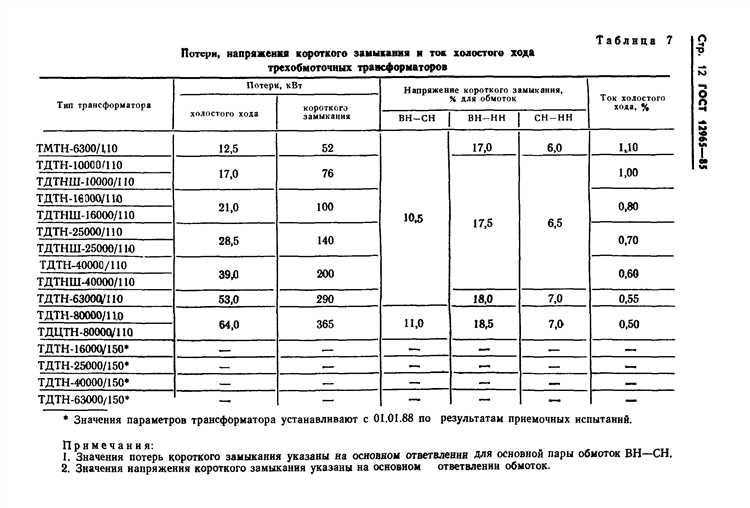

Проверка трансформатора на холостой ход и короткое замыкание
Для испытания на холостой ход необходимо подключить первичную обмотку трансформатора к номинальному напряжению через амперметр и ваттметр. Вторичная обмотка остаётся разомкнутой. Измеряются ток холостого хода и активная мощность. Если ток превышает 10% от номинального, вероятна межвитковая неисправность или намагничивание сердечника выходит за пределы допустимого. Мощность при исправном состоянии должна быть в пределах 1–3% от полной мощности трансформатора.
Испытание на короткое замыкание проводится при закороченной вторичной обмотке и пониженном напряжении на первичной. Напряжение увеличивают до тех пор, пока ток не достигнет номинального значения. Фиксируются напряжение, ток и мощность. Если напряжение короткого замыкания превышает 10% от номинального, возможны отклонения в сопротивлениях обмоток или ослабление контактов. Активная мощность показывает потери в меди – значение должно быть близко к расчетному при учёте сечения и длины проводов обмоток.
При любом из испытаний трансформатор должен быть защищён автоматическим выключателем, а измерения – выполнены прибором с классом точности не ниже 1.0. После каждого теста следует дать трансформатору остыть, особенно при подозрении на внутренние дефекты.

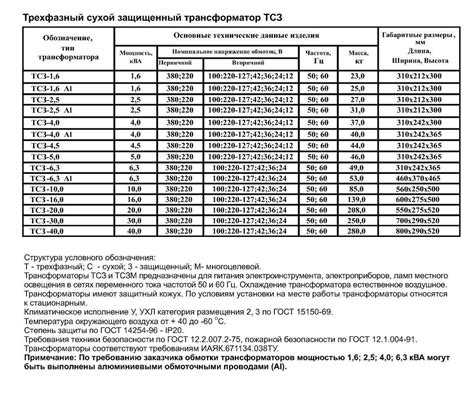

Оценка мощности трансформатора по габаритам и массе сердечника
Мощность трансформатора часто определяется через объём и массу его магнитопровода, поскольку основная часть потерь и рабочая способность связаны с сердечником. Для оценки мощности измеряют размеры магнитопровода: высоту, ширину и длину шихтованных пластин или толщи сердечника, а также массу стали.
Типичные значения удельной мощности трансформаторов силой 50–1000 ВА при типичном конструктиве колеблются от 0,4 до 0,6 Вт/см³ для современных марок стали. При известном объёме магнитопровода V (в см³) ориентировочная мощность трансформатора P (Вт) определяется как P ≈ 0,5 × V.
Масса сердечника позволяет точнее оценить мощность. Для электротехнической стали с плотностью около 7,6 г/см³ удельная мощность на килограмм массы обычно лежит в пределах 0,7–1,0 Вт/г. То есть мощность в ваттах приближенно равна массе сердечника в граммах, умноженной на коэффициент 0,8.
Для примера, сердечник массой 3 кг соответствует трансформатору мощностью около 2400 ВА при стандартных условиях. Разброс значений зависит от качества стали, типа изоляции, частоты и типа нагрузки.
При отсутствии точных данных по стали и конструктиву рекомендуется использовать усреднённые коэффициенты: 0,5 Вт/см³ для объёма и 0,8 Вт/г для массы сердечника. Для высокой частоты эти значения снижаются из-за возрастания потерь.
Измерения габаритов проводят с точностью до миллиметра, массу сердечника – с помощью точных весов. При определении объёма учитывается только шихтованная часть, без промежутков между пластинами и крепежа.
Результаты расчетов дают приближённое значение номинальной мощности, полезное при восстановлении или замене трансформатора без шильдика.
Вопрос-ответ:
Как можно определить параметры трансформатора, если отсутствует шильдик с техническими данными?
В такой ситуации нужно измерить несколько основных характеристик трансформатора. Для начала важно определить количество витков в обмотках, используя метод измерения сопротивления и сравнение с известными образцами. Также можно проверить напряжение на обмотках при подаче низкого переменного напряжения, чтобы понять коэффициент трансформации. Для определения мощности трансформатора применяют расчет на основе измеренного сопротивления и допустимого нагрева, учитывая тип и конструкцию устройства.
Какие инструменты и приборы понадобятся для измерения параметров трансформатора без шильдика?
Для проведения измерений потребуются мультиметр с функцией измерения сопротивления, источник переменного напряжения с регулируемой величиной, а также тестер для определения напряжения и силы тока. Иногда полезен осциллограф, если нужно оценить форму сигнала. Для более точного определения характеристик применяют мосты для измерения индуктивности и сопротивления обмоток, а также термопару или инфракрасный пирометр для контроля температуры корпуса.
Можно ли самостоятельно определить мощность трансформатора без доступа к заводской документации?
Определение мощности возможно, но требует аккуратного подхода. Начинают с измерения сопротивления обмоток и определения их индуктивности. Затем с помощью экспериментального метода подают малую нагрузку и измеряют напряжение и ток, чтобы вычислить коэффициент трансформации и реальную нагрузку. При этом учитывают температурные характеристики, чтобы не допустить перегрева. Для приблизительной оценки мощности применяют формулы, связывающие геометрические размеры сердечника и параметры обмоток.
Какие особенности следует учитывать при работе с трансформатором без шильдика, чтобы избежать повреждений?
Без точных данных от производителя важно соблюдать осторожность. Не стоит подавать на обмотки напряжение, превышающее типичные для трансформаторов данного типа значения. Нагрузка должна увеличиваться постепенно, контролируя температуру и отсутствие необычных звуков или запахов. Следует избегать короткого замыкания и резких пусков тока. Если есть возможность, лучше сначала провести тестирование на холостом ходу, чтобы понять основные характеристики, и только после этого подключать нагрузку.
