Полипропиленовые трубы широко применяются в системах водоснабжения и отопления благодаря устойчивости к коррозии и химическим воздействиям. Заглушка трубопровода под давлением требует точного выбора методов и материалов, чтобы обеспечить надежную герметизацию и избежать аварий.
Для заглушки под давлением рекомендуется использовать специальные заглушки с резиновыми уплотнителями, способные выдерживать рабочее давление системы. Максимальное давление в трубах из полипропилена обычно не превышает 10 бар, что важно учитывать при подборе заглушек и инструментов.
Подготовка к заглушке начинается с отключения подачи и снижения давления, если это возможно. В случаях, когда отключить подачу нельзя, используются экспресс-заглушки с креплением на трубу без демонтажа. Крепление должно обеспечивать равномерное распределение силы прижима, чтобы исключить деформацию полипропилена и утечку.
Выбор заглушки для полипропиленовой трубы с учетом давления
Для эффективного и надежного заглушения полипропиленовой трубы под давлением критично правильно подобрать тип заглушки, ориентируясь на рабочее давление системы. Основные параметры, которые влияют на выбор:
- Максимальное рабочее давление: полипропиленовые трубы обычно рассчитаны на давление до 10–16 бар. Заглушка должна выдерживать не менее максимального давления в трубопроводе.
- Тип заглушки: для давления до 6 бар достаточно использовать стандартные пресс-заглушки с внутренним уплотнителем из EPDM или силикона. Для давления свыше 6 бар рекомендуются заглушки с усиленной конструкцией – например, с металлическим каркасом внутри и специальным уплотнением.
- Метод монтажа: для систем с высоким давлением предпочтительны сварные заглушки или резьбовые с двойным уплотнением. Временные решения (например, быстроразъемные зажимы) подходят только для давления до 2–3 бар.
Рекомендации по подбору заглушек в зависимости от давления:
- До 4 бар: можно применять стандартные пластиковые заглушки с резиновым уплотнением, фиксируемые с помощью защелок или хомутов.
- От 4 до 10 бар: оптимальны сварные заглушки из того же полипропилена с усиленным уплотнением или резьбовые заглушки с контролируемым моментом затяжки для предотвращения протечек.
- Свыше 10 бар: необходимы заглушки с металлическим усилением и армированным уплотнителем, которые обеспечивают герметичность и прочность под высоким давлением, а также защиту от деформации трубы.
Необходимо учитывать температурный режим: при повышенных температурах (выше 60 °C) уплотнительные материалы должны сохранять эластичность и герметичность, иначе возможны протечки даже при допустимом давлении.
Выбор заглушки должен соответствовать не только техническим характеристикам давления, но и условиям эксплуатации, включая возможные гидроудары и вибрации. Предпочтение отдавайте изделиям с сертификатами и проверенными техническими характеристиками.
Подготовка трубы к установке заглушки под давлением
Перед монтажом заглушки на полипропиленовую трубу под давлением необходимо тщательно очистить конец трубы от загрязнений и влаги. Поверхность должна быть сухой и ровной, без трещин и деформаций. Обрезку трубы выполняют строго под прямым углом с помощью специализированного трубореза или ножовки с мелким зубом, чтобы обеспечить плотное прилегание заглушки.
После обрезки рекомендуется снять фаску под углом 15–20 градусов с внутренней и внешней стороны торца трубы, чтобы облегчить установку и уменьшить риск повреждения уплотнительных элементов заглушки. Диаметр трубы необходимо измерить штангенциркулем с точностью до 0,1 мм для выбора соответствующего размера заглушки.
При подготовке к установке заглушки под давлением важно проверить целостность и эластичность уплотнительных колец, если они предусмотрены конструкцией. Уплотнители должны быть чистыми, без трещин и деформаций. В случае использования смазки, рекомендуется применять только рекомендованные производителем составы на силиконовой основе для предотвращения химического воздействия на полипропилен.
Заключительный этап подготовки – фиксация трубы в неподвижном положении с помощью струбцин или зажимов, чтобы предотвратить смещение при монтаже заглушки и обеспечить равномерное распределение давления на соединение.
Методы временного заглушивания полипропиленовых труб
Для временного заглушивания полипропиленовых труб под давлением применяют несколько проверенных способов, каждый из которых учитывает специфику материала и рабочие параметры системы.
1. Механические заглушки с натяжным хомутом. Такие заглушки изготавливают из прочного резинового уплотнителя с металлическим корпусом и хомутом для крепления. Они обеспечивают герметичное перекрытие трубы без повреждения полипропилена. Рекомендуется использовать заглушки с рабочим давлением не ниже 1,5 раза превышающего рабочее давление в трубе.
2. Заглушки с использованием полиэтиленовой пленки и ленты. Временный способ, применяемый при низком давлении и коротких перерывах в работе. Полиэтиленовая пленка накладывается на срез трубы, затем фиксируется прочной монтажной лентой с натяжением не менее 30 Н/мм, что позволяет снизить риск протечек при давлении до 1 бар.
3. Применение резьбовых или фланцевых заглушек. При наличии соответствующих фитингов временно устанавливаются заглушки, которые легко снимаются и обеспечивают надежное уплотнение при давлениях до 10 бар. При монтаже важно использовать уплотнительные материалы, совместимые с полипропиленом, например, паронит или фторкаучук.

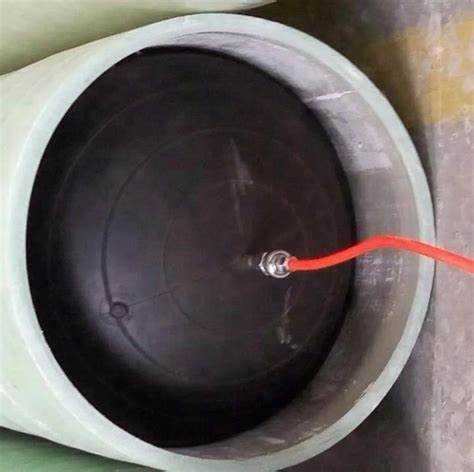

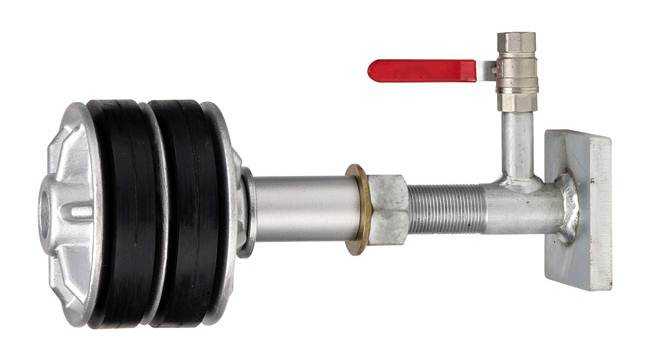

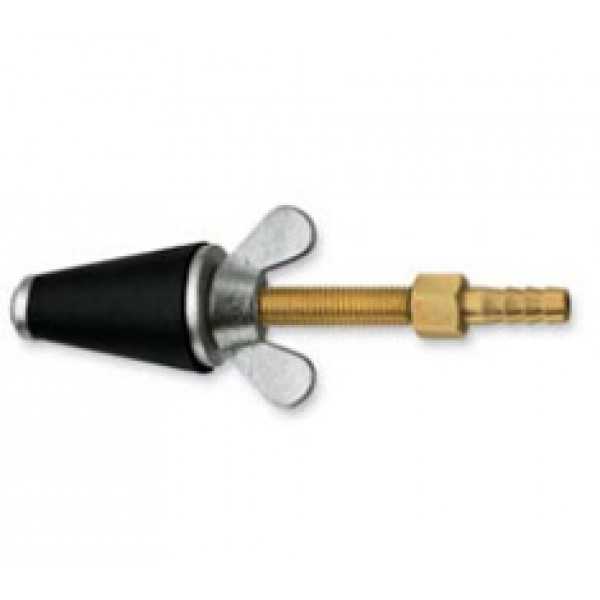

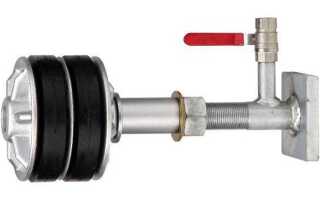

4. Внутренние расширяющиеся заглушки. Эти устройства вставляют внутрь трубы и раскручивают для плотного прилегания к внутренним стенкам. Такой способ минимизирует механическое воздействие на внешнюю поверхность и подходит для труб диаметром от 20 до 110 мм с давлением до 6 бар.
Выбор метода зависит от диаметра трубы, давления в системе и продолжительности отключения. При всех способах необходимо контролировать герметичность и избегать чрезмерного усилия, чтобы не деформировать полипропиленовую трубу.
Установка резьбовой заглушки на трубу под давлением
Резьбовая заглушка обеспечивает надежное перекрытие полипропиленовой трубы под давлением, если соблюдены правила монтажа и подготовительные работы. Перед установкой необходимо строго соблюдать технологию, чтобы избежать протечек и повреждений системы.
- Подготовка трубы:
- Отрежьте трубу ровно, без заусенцев и деформаций.
- Очистите конец трубы от грязи, влаги и посторонних частиц.
- Нанесите на наружную поверхность резьбовой части трубы или фитинга уплотнитель – фум-ленту или лен, обеспечивающий герметичность.
- Выбор заглушки:
- Используйте заглушки, соответствующие диаметру и типу резьбы трубы (обычно – метрическая или дюймовая резьба).
- Предпочтительно выбирать заглушки из прочного пластика или металла с антикоррозионным покрытием.
- Учитывайте рабочее давление в системе – заглушка должна выдерживать давление не ниже максимального значения в трубопроводе.
- Монтаж заглушки:
- Закручивайте заглушку вручную до плотного контакта с резьбой трубы.
- Используйте разводной или газовый ключ для доворачивания, но не превышайте рекомендуемый крутящий момент (обычно 15–20 Н·м) во избежание повреждения резьбы или деформации трубы.
- Контролируйте отсутствие перекосов при установке – резьба должна заходить ровно, без усилий и люфтов.
- Проверка герметичности:
- После монтажа выполните испытание системы под рабочим давлением.
- Осмотрите место установки на наличие подтеков или деформаций.
- При обнаружении протечек дополнительно подтяните заглушку с учетом допустимых усилий или повторно нанесите уплотнитель.
Несоблюдение рекомендаций по установке резьбовой заглушки может привести к авариям и порче оборудования. Точное следование инструкции гарантирует надежную и долговременную герметизацию трубопровода под давлением.

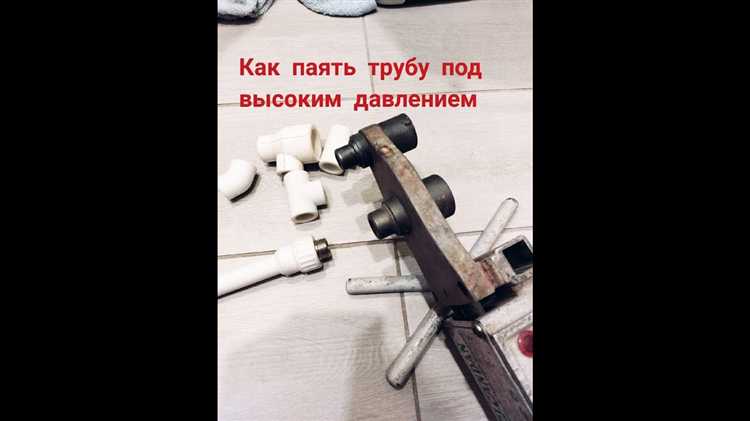

Применение сварных заглушек на полипропиленовых трубах
Сварные заглушки – оптимальный способ герметичного перекрытия полипропиленовых труб под давлением. Они изготавливаются из того же материала, что и трубы, что обеспечивает однородность соединения и предотвращает внутренние напряжения в местах заглушивания.
Технические особенности: Заглушки бывают разных форм – плоские, конические, с уплотнительными канавками. Диаметр заглушки подбирается строго по внутреннему диаметру трубы, чтобы обеспечить плотное прилегание при сварке.
Технология монтажа: Сварка выполняется методом стыковой или раструбной сварки с использованием специализированного оборудования. Важно соблюдать параметры нагрева и времени выдержки, указанные производителем, чтобы не допустить перегрева или недостаточного плавления материала. Температура сварки обычно составляет 260-270 °C, время нагрева – 15-30 секунд в зависимости от диаметра трубы.
Рекомендации по эксплуатации: После сварки заглушка выдерживает давление, соответствующее рабочему давлению трубопровода, без риска протечек и деформаций. При монтаже в системах с давлением выше 10 бар рекомендуется использовать заглушки с усиленной конструкцией или дополнительно закреплять участок трубы хомутами.
Важный момент: перед сваркой поверхность трубы и заглушки необходимо тщательно очистить от загрязнений и обезжирить, чтобы обеспечить прочность и долговечность соединения.
Использование зажимных или муфтовых заглушек под давление
Зажимные заглушки предназначены для быстрого и надежного перекрытия трубопроводов из полипропилена под давлением до 1,0–1,6 МПа. Они изготавливаются из металла или усиленного пластика с резиновыми уплотнителями, обеспечивающими герметичность. Ключевой момент – правильный выбор размера, строго соответствующего диаметру трубы, чтобы избежать протечек и деформаций.
При монтаже зажимной заглушки необходимо тщательно очистить поверхность трубы от загрязнений и повреждений, затем равномерно затянуть болтовые соединения, не превышая рекомендованный производителем крутящий момент. Перетяжка может вызвать повреждение уплотнителя и нарушение герметичности. Важно учитывать, что зажимные заглушки подходят для временной остановки потока, поскольку длительное использование под высоким давлением может привести к ослаблению крепления.
Муфтовые заглушки применяются для постоянного перекрытия трубопроводов и монтируются с использованием сварки или резьбового соединения. В случае полипропиленовых труб предпочтительна термосварка, обеспечивающая прочное и герметичное соединение, выдерживающее давление до 2,0 МПа. Для муфтовых заглушек важно использовать материалы, совместимые с трубой по химическим и механическим характеристикам, чтобы избежать разрушения в зоне соединения.
Перед установкой муфтовой заглушки необходимо проверить целостность трубы на месте монтажа, провести зачистку и выравнивание среза. Во время сварки рекомендуется соблюдать температурный режим – обычно 260–270°C – и выдерживать время нагрева и прессовки согласно нормативам. Неправильное выполнение технологического процесса приведет к неплотности и риску выхода из строя системы под давлением.
Резюмируя, использование зажимных заглушек оптимально для быстрого временного перекрытия с контролем момента затяжки, а муфтовые заглушки – для долговременной герметизации с обязательным соблюдением технологии сварки и соответствия материалов.
Техника безопасности при заглушивании трубопроводов под давлением
Перед началом работ необходимо убедиться в наличии технической документации с указанием максимального рабочего давления и температуры трубы. Заглушение полипропиленовых труб при давлении требует точного соблюдения инструкций производителя заглушек и средств контроля.
Использование индивидуальных средств защиты обязательно: защитные очки, перчатки из материала, устойчивого к химическим воздействиям, и одежда с защитой от возможного выброса жидкости под давлением. Работа должна выполняться при полном отключении подачи среды с постепенным снижением давления в трубе с помощью специальных вентилей.
Необходимо обеспечить надёжное крепление заглушки, соответствующее диаметру трубы, без деформаций и перекосов, так как неправильная установка может привести к аварийной разгерметизации. После монтажа заглушки следует провести гидравлическое испытание с контролем давления манометром не менее 5 минут для проверки герметичности.
В случае использования съемных или многоразовых заглушек проверяйте их состояние перед установкой – отсутствие трещин, дефектов и износа гарантирует сохранность рабочих параметров. Запрещается выполнять работы при наличии вибраций, ударных нагрузок или вблизи источников открытого огня.
Все действия должны контролироваться ответственным лицом, знающим технические особенности системы. Наличие аварийного плана с возможностью быстрого сброса давления и эвакуации персонала является обязательным условием при работе с трубопроводами под давлением.
Проверка герметичности заглушенного участка трубы

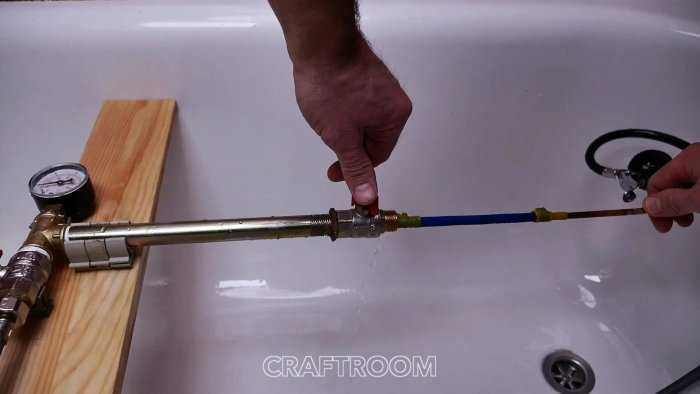

После установки заглушки на полипропиленовую трубу под давлением необходимо провести обязательную проверку герметичности. Для этого система должна быть заполнена рабочей жидкостью или воздухом под рабочим или испытательным давлением, превышающим эксплуатационное на 10–15%.
Методика проверки: сначала визуально осмотрите место заглушки и прилегающие соединения на предмет капель, подтеков и видимых повреждений. Далее измерьте давление в системе с помощью манометра и зафиксируйте начальное значение.
Контрольное время выдержки под давлением – минимум 10 минут. За этот период падение давления не должно превышать 0,02 МПа (0,2 бар) для систем с давлением до 1,5 МПа. Для труб больших диаметров или повышенного давления допускается снижение не более 0,01 МПа за 10 минут.
Если давление снижается быстрее, это указывает на утечку. В таком случае повторно затяните или замените заглушку и соединения, затем проведите повторную проверку.
Рекомендуется дополнительно применить мыльный раствор или специализированные детекторы утечек для выявления мелких протечек на стыках и резьбовых соединениях.
После успешной проверки и подтверждения отсутствия падения давления заглушенный участок считается герметичным и готовым к эксплуатации.
