Газовая горелка может затухать сразу после поджига по ряду технически обусловленных причин, каждая из которых требует отдельного подхода к диагностике. Одной из наиболее распространённых проблем является недостаточная тяга. При слабом притоке воздуха пламя нестабильно и может погаснуть уже через несколько секунд. Особенно часто это проявляется в устройствах с закрытой камерой сгорания, где вентиляционные каналы засорены или перекрыты.
Часто горелка гаснет из-за срабатывания системы контроля пламени. Если ионизационный электрод загрязнён или имеет повреждения, автоматика не распознаёт наличие огня и отключает подачу газа. Для проверки необходимо визуально осмотреть электрод на наличие нагара и проверить его сопротивление мультиметром – значение должно быть в пределах 1–5 мкА.
Другой фактор – падение давления газа. Это может быть связано с неисправностью редуктора, замёрзшими баллонными шлангами или засорами в форсунках. При номинальном давлении 30–50 мбар отклонения даже на 10 мбар могут нарушить устойчивость горения. Рекомендуется проверить давление манометром перед входом в горелку.
Наконец, нельзя исключать неисправность платы управления. Если реле, отвечающее за удержание клапана в открытом состоянии, не фиксируется после розжига, подача газа прекращается автоматически. Замена модуля управления требуется только после исключения всех вышеперечисленных причин.

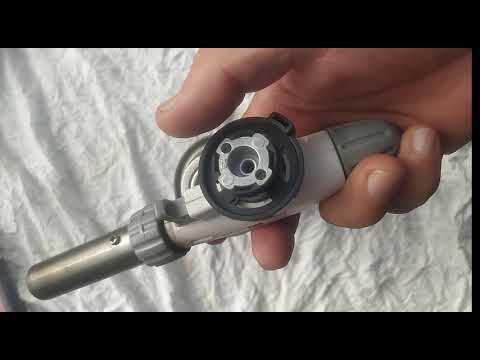

Нарушение подачи газа: как определить и устранить
Если газовая горелка затухает сразу после поджига, необходимо проверить стабильность подачи газа. Одна из частых причин – частичное или полное перекрытие газопровода, вызванное засором или повреждением элементов системы.
Проверка вентиля: убедитесь, что кран подачи газа полностью открыт. Положение рукоятки должно быть строго параллельно трубе. Частично открытый вентиль снижает давление газа, из-за чего пламя нестабильно.
Засор форсунки: открутите горелку и осмотрите форсунку. Часто в отверстие попадает пыль, жир или нагар. Очистку проводят тонкой проволокой диаметром, не превышающим диаметр жиклёра, чтобы не повредить калибровку отверстия. После очистки продуйте сжатым воздухом.
Проблемы с редуктором: если используется баллон, убедитесь в исправности редуктора. При выходе из строя он может не обеспечивать нужное давление. Замените редуктор при малейших признаках неисправности, включая нестабильное пламя или характерный свист газа.
Проверка утечек: нанесите мыльный раствор на соединения труб и фитингов. Пузырьки укажут на утечку. При обнаружении немедленно перекройте газ и затяните соединения или замените уплотнители.
Погодное влияние: при использовании уличных горелок в холодную погоду газ может испаряться медленно. Используйте баллоны с пропан-бутановой смесью, рассчитанные на низкие температуры, и не устанавливайте их на промёрзшие поверхности.
Любые вмешательства в газовую систему требуют точности. Если устранить проблему самостоятельно не удалось, обратитесь к лицензированному специалисту.

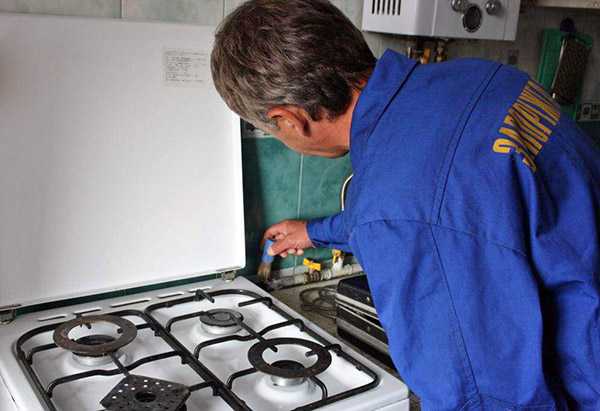

Засорение жиклёра: признаки и способы прочистки
Основной признак засорения жиклёра – нестабильное пламя. Оно может быть слишком слабым, отрываться от горелки или гаснуть сразу после поджига. Часто слышен характерный хлопок, свидетельствующий о перебоях в подаче газа. Также возможен запах недогоревшего газа, указывающий на нарушение процесса сгорания.
Жиклёр засоряется из-за скопления копоти, пыли, жировых отложений или окислов. Особенно это актуально для горелок, установленных в кухонных плитах и колонках при длительном отсутствии профилактики.
Для прочистки потребуется тонкая проволока из мягкого металла (например, медь диаметром до 0,3 мм), игла от шприца или набор для прочистки форсунок. Запрещено использовать жёсткие предметы – они могут изменить диаметр отверстия и нарушить подачу газа.
Порядок прочистки:
- Перекрыть подачу газа.
- Снять конфорку и открутить жиклёр, удерживая ключом соответствующего размера.
- Вставить прочистной инструмент в жиклёр и аккуратно удалить отложения. Не расширять отверстие.
- Продуть жиклёр сжатым воздухом или через резиновую грушу.
- Установить жиклёр на место и проверить работу горелки.
Если после прочистки проблема сохраняется, возможно, повреждён резьбовой узел или жиклёр нуждается в замене. Рекомендуется использовать оригинальные комплектующие с точным диаметром отверстия, указанным в технической документации.

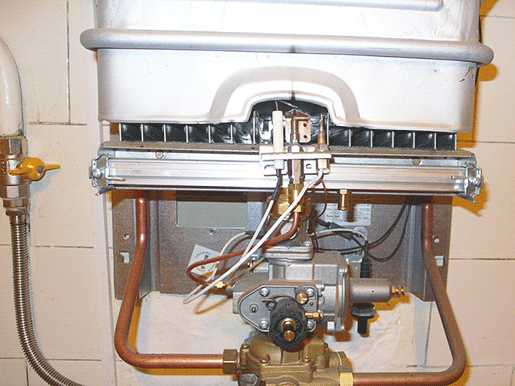

Неисправность термопары: как проверить работоспособность
Признак неисправности: горелка тухнет через 5–10 секунд после розжига, даже при стабильном пламени. Это говорит о том, что термопара не вырабатывает необходимое напряжение.
Дополнительная проверка: осмотрите контактное соединение с электромагнитным клапаном. Окисление или слабый контакт снижают проводимость и искажают результат. Очистите соединения и повторите замер.
Если напряжение в норме, но проблема сохраняется, проверьте исправность самого электромагнитного клапана. Поврежденный клапан может не удерживать газ даже при сигнале от термопары.

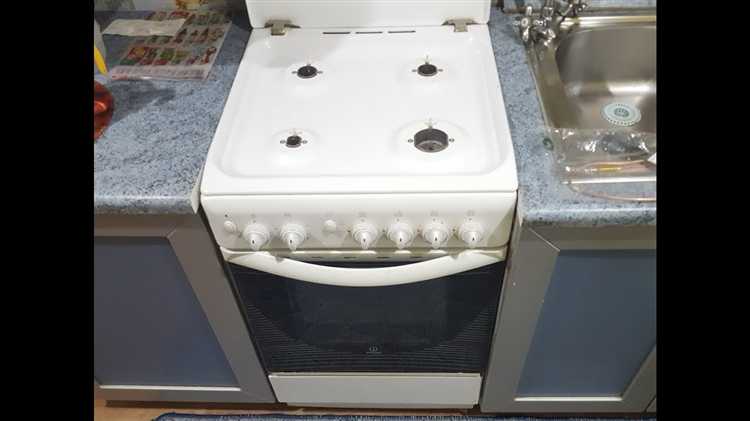

Проблемы с электромагнитным клапаном: диагностика и замена
Электромагнитный клапан управляет подачей газа и удерживает его открытым при наличии сигнала от термопары. При его неисправности горелка может затухать сразу после отпускания кнопки розжига. Основные признаки: щелчок при розжиге отсутствует, клапан не фиксируется в открытом положении, подача газа прерывается через 1–3 секунды после поджига.
Для проверки отключите подачу газа и отсоедините термопару от клапана. Нажмите кнопку подачи газа и удерживайте её – если клапан не щёлкает или не остаётся открытым даже при подаче напряжения напрямую, он неисправен. Дополнительно проверьте сопротивление обмотки – его значение должно быть в пределах 20–40 Ом. Обрыв или короткое замыкание говорят о выходе из строя катушки.
Замена выполняется только при полном отключении газовой магистрали. Сначала откручивается гайка термопары, затем фиксирующая резьба клапана. Новый элемент устанавливается в том же положении, важно обеспечить плотное соединение без перекосов. После монтажа проводится проверка на герметичность соединений мыльным раствором и тестовый розжиг горелки.
Если новый клапан не удерживает пламя, проверьте контактные соединения и напряжение на управляющей катушке. При недостаточном напряжении требуется проверить модуль управления и термопару. Чаще всего причина кроется в ослабленном контакте или засорённой резьбовой части соединения термопары.

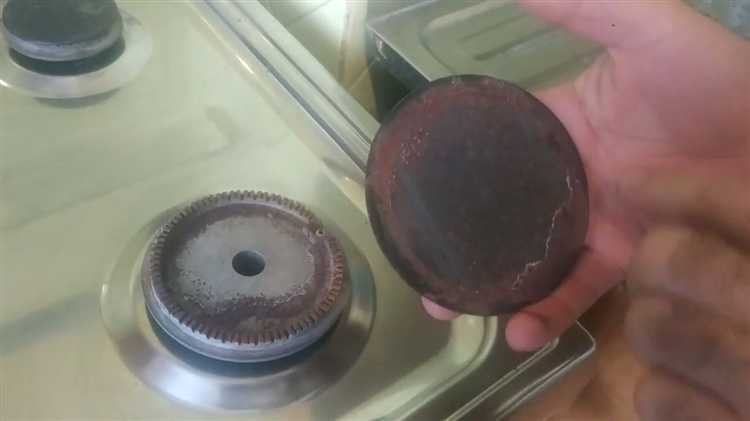

Неправильная регулировка подачи воздуха: как настроить пламя
Нехватка или избыток воздуха нарушает стабильность горения. При неправильной подаче воздуха пламя может отрываться от горелки, коптить или гаснуть сразу после поджига. Правильная настройка обеспечивает устойчивое голубое пламя без рывков и запаха гари.
- Проверьте состояние воздушной заслонки. Она должна свободно двигаться и плотно фиксироваться в нужном положении. Застревание или износ механизма искажают подачу воздуха.
- Откройте подачу газа и воздуха на минимальном уровне. Подожгите горелку и наблюдайте за пламенем.
- Медленно увеличивайте приток воздуха. Цель – добиться яркого, плотного голубого пламени с четкой внутренней конусной зоной. Жёлтое, коптящее пламя – признак нехватки воздуха. Шумное, дрожащие синие языки – избытка.
- После достижения оптимального вида пламени зафиксируйте положение воздушной заслонки. Используйте винты регулировки или стопорные фиксаторы, если они предусмотрены конструкцией.
- Повторно проверьте результат при разной мощности горелки. У некоторых моделей требуется перенастройка при переходе с минимального на максимальный режим.
Периодически проверяйте настройку. Засорение форсунок, износ жиклёров или изменение давления газа со временем изменяют поведение пламени.

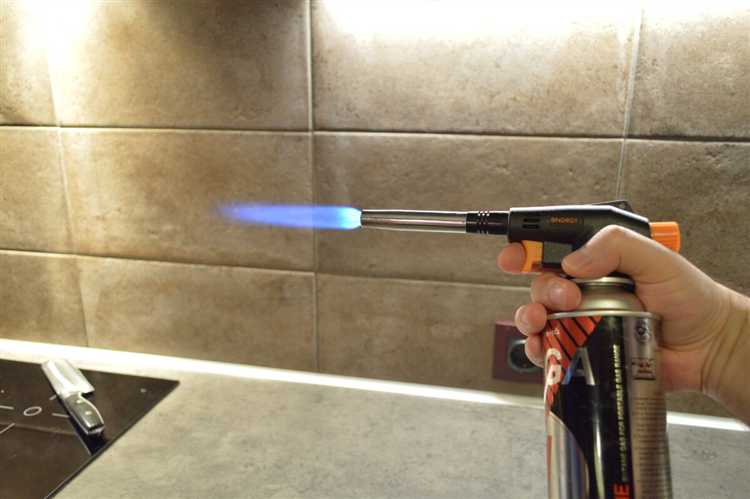

Воздушные пробки в газопроводе: методы устранения
Воздушная пробка нарушает подачу газа к горелке, вызывая нестабильное пламя или его полное затухание. Чаще всего воздух попадает в систему после отключения подачи газа, ремонта трубопровода или длительного простоя оборудования.
Для удаления воздуха требуется принудительное стравливание. Процедура выполняется при перекрытом подаче газа с последующим медленным открытием вентиля на входе:
1. Перекрыть основной вентиль подачи газа.
2. Открутить соединение в нижней точке трубопровода (например, перед входом в регулятор давления или горелку).
3. Медленно открыть вентиль, наблюдая за выходом воздуха. После появления характерного запаха газа сразу перекрыть подачу.
4. Герметично закрутить соединение, проверить его на утечку мыльным раствором.
Если пробка сохраняется, необходимо проверить участки с возможными изгибами и горизонтальными сегментами, где скапливается воздух. В некоторых случаях эффективен монтаж автоматических воздухоотводчиков, особенно на участках с перепадом высот.
При наличии сложной разводки рекомендуется использовать компрессор или насос с вакуумной системой для принудительного удаления воздуха через сервисный штуцер. Этот метод требует точного контроля давления, чтобы не повредить оборудование.
Профилактика заключается в регулярной продувке системы после длительного простоя и правильной последовательности включения оборудования: сначала открытие вентиля, затем розжиг.

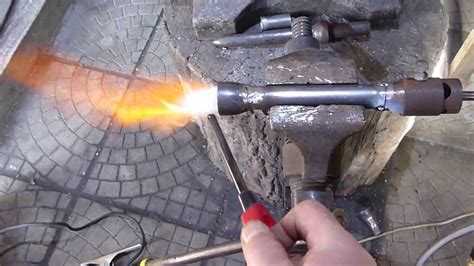

Влияние внешних условий: сквозняки, влажность и перепады давления
Работа газовой горелки чувствительна к изменениям окружающей среды. Нарушение стабильности пламени часто вызвано внешними факторами, особенно в помещениях с недостаточной вентиляцией или нестабильными условиями.
- Сквозняки нарушают структуру пламени, вызывая его отклонение от горелки или полное затухание. Даже кратковременный поток воздуха может изменить соотношение газа и кислорода. Не рекомендуется размещать горелку рядом с открывающимися окнами, вентиляционными решётками и входными дверями.
- Повышенная влажность (свыше 80%) ухудшает процесс смешивания газа с воздухом, особенно в горелках атмосферного типа. При конденсации влаги в форсунках уменьшается диаметр выхода газа, снижается напор. Рекомендуется использовать осушители воздуха или включать вентиляцию с контролем влажности.
- Перепады давления в газопроводе вызывают нестабильную подачу топлива. Это особенно актуально при подключении к сетям с высоким суточным колебанием давления (ночью может снижаться до 8–10 мбар, при номинальных 13 мбар). Для компенсации колебаний рекомендуется установка регуляторов давления и манометров с возможностью постоянного контроля.
Перед запуском горелки необходимо исключить наличие сквозняков, измерить влажность и давление газа. Эти меры позволяют избежать случайного затухания и продлить срок службы оборудования.
Ошибки при поджиге: как избежать частых нарушений процедуры
Проблемы возникают также при использовании влажных или плохо работающих спичек. Слабое пламя не обеспечивает достаточного прогрева термопары, из-за чего автоматика отключает подачу топлива. Используйте только сухие, качественные источники огня.
Частая ошибка – слишком короткое удержание кнопки подачи газа при розжиге. Термопара должна прогреться минимум 10–15 секунд, иначе клапан перекроет подачу. Не отпускайте кнопку до характерного щелчка или устойчивого пламени.
Загрязнение запальника снижает эффективность розжига. Налёт сажи и жир блокирует выход газа, в результате чего пламя нестабильно или вовсе не возникает. Регулярно очищайте сопло мягкой щёткой или иглой соответствующего диаметра.
Некорректная регулировка подачи воздуха приводит к переобогащённой или обеднённой смеси. В первом случае пламя нестабильно и может гаснуть, во втором – не загорается вовсе. Следует отрегулировать заслонку так, чтобы пламя было синим, без жёлтых языков.
