Разветвление греющего кабеля как сделать

Разветвление греющего кабеля – технически сложная, но необходимая операция при обогреве трубопроводов, кровель и открытых площадок. Ошибки в этой процедуре приводят к перегреву, выходу из строя кабеля и утечке тока. Надёжное разветвление начинается с понимания типа используемого кабеля: резистивный или саморегулирующийся. Последний требует особенно точного подхода, так как внутренняя полупроводниковая матрица чувствительна к механическим повреждениям.

Разделка кабеля выполняется с использованием специализированного монтажного комплекта, включающего герметичные муфты, термоусадочные трубки и изоляционные втулки. Все соединения должны быть влагозащищёнными по стандарту не ниже IP67. При соединении нескольких отводов необходимо обеспечить одинаковую длину плеч разветвления, чтобы избежать неравномерного нагрева. Монтаж ведётся только при отключённом питании, с соблюдением требований ПУЭ и паспортов на кабельную продукцию.

Недопустимо использовать скрутки, изоленту или стандартные соединительные клеммы – это создаёт риск короткого замыкания и локального перегрева. Разветвления следует выполнять либо с помощью сертифицированных тройников, либо методом пайки с последующим герметичным капсулированием. Температура эксплуатации и механические нагрузки на месте соединения должны соответствовать характеристикам кабеля и применяемых материалов. Нарушение этих параметров снижает срок службы системы в несколько раз.

Выбор типа греющего кабеля с возможностью разветвления

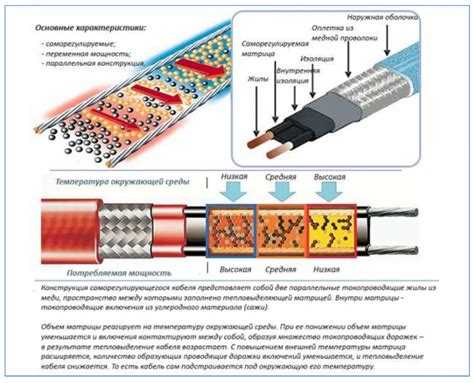

Для систем с разветвлённой схемой обогрева подходят только определённые типы греющих кабелей. Саморегулирующиеся кабели считаются оптимальными для таких задач благодаря возможности параллельного подключения без потери эффективности. Они не требуют симметричной нагрузки и продолжают работать даже при повреждении одной из веток.

Резистивные одножильные кабели не подходят для разветвления: их нужно замыкать в кольцо, а длина должна быть точно рассчитана. При обрыве или нарушении целостности цепи вся линия выходит из строя. Двужильные резистивные кабели можно применять при ограниченном разветвлении, но при этом требуется тщательное проектирование, так как каждый участок должен иметь строго определённую длину и нагрузку.

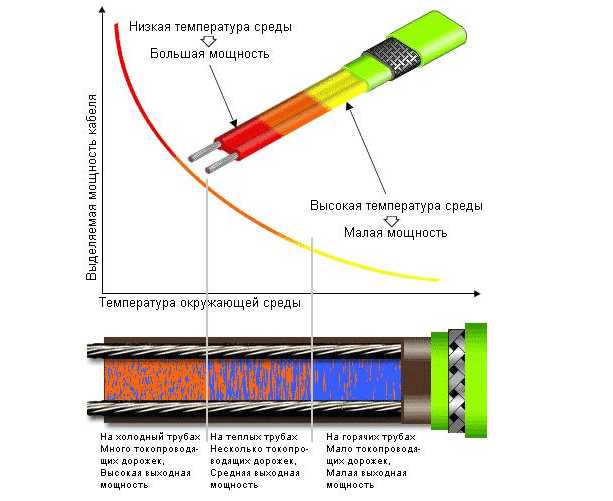

Саморегулирующийся кабель позволяет подключать отрезки различной длины к одной питающей линии. При этом не требуется точный расчет тепловой мощности на каждую ветку, поскольку кабель автоматически снижает потребление в прогретых участках. Для надёжной работы необходимо соблюдать минимальный радиус изгиба и использовать герметичные соединительные муфты заводского исполнения или сертифицированные комплекты для самостоятельной сборки.

При выборе кабеля необходимо учитывать параметры: максимальную длину одного сегмента (обычно 100–150 метров для кабеля 16–33 Вт/м), рабочее напряжение (чаще 220–240 В), температурный диапазон эксплуатации и совместимость с элементами разводки (например, тройниками, концевиками и соединителями). Использование сертифицированных компонентов – обязательное условие безопасности и долговечности системы.

Определение мест расположения ответвлений на трассе

Ответвления греющего кабеля целесообразно размещать в местах разветвлений трубопроводов, у арматуры, на вводах в здания, в зонах с повышенным риском замерзания. Их расположение должно обеспечивать равномерный прогрев всех участков, включая отводы и мертвые зоны.

На длинных прямых участках ответвления не требуются, если отсутствуют дополнительные элементы, требующие подогрева. При наличии кранов, фильтров, компенсаторов и других металлических конструкций, ответвление размещается таким образом, чтобы кабель покрывал их с двух сторон, формируя тепловую петлю.

Для резервуаров и емкостей ответвления делают в нижней части, ближе к точкам выхода жидкости, где образование ледяных пробок наиболее вероятно. В зонах под открытым воздухом или на участках с высокой ветровой нагрузкой рекомендуется увеличить плотность прокладки и предусмотреть дополнительные точки ответвления.

При проектировании следует учитывать допустимую длину секции кабеля без потери эффективности. Если ответвление уходит на удалённый участок, длину ветки рассчитывают с учетом мощности кабеля и теплопотерь трассы. Перекрытие зон прогрева соседними отрезками исключается, чтобы избежать перегрева изоляции.

Подготовка кабеля к разветвлению: зачистка и маркировка

Перед зачисткой отключить питание и убедиться в отсутствии остаточного напряжения. Использовать только специализированный инструмент – нож с ограничителем глубины реза или стриппер. Обычные ножи и кусачки увеличивают риск повреждения токопроводящих жил и нагревательного элемента.

Удалить внешнюю оболочку кабеля на длину 50–70 мм, избегая надрезов внутренней изоляции. Расплести экранирующую оплётку, отвести в сторону и скрутить в отдельную жилу. Оставить минимум 30 мм для последующего подключения к заземлению.

Аккуратно зачистить внутреннюю изоляцию с токопроводящих жил на 8–10 мм. Для саморегулирующегося кабеля не допускать повреждения полупроводящего слоя между жилами. В случае кабеля с постоянной мощностью строго соблюдать рекомендации производителя по длине зачистки и положению разреза.

После зачистки обязательно промаркировать каждую жилу и оплётку. Использовать термоусадочные маркировки или надёжные бирки с устойчивой надписью. Указывать фазу, ноль и заземление, особенно при работе с несколькими отрезками. Это исключит ошибки при последующем соединении и ускорит монтаж.

Использование заводских комплектов для разветвления кабеля

Заводские комплекты для разветвления греющего кабеля обеспечивают герметичное и безопасное подключение ответвлений без риска нарушения теплоизоляции и электрической защиты. Каждый комплект включает в себя заранее подготовленные компоненты: герметичные муфты, термоусаживаемые трубки, соединительные гильзы и, при необходимости, распределительные коробки с классом защиты IP65 и выше.

Для кабелей с саморегулирующейся структурой важно использовать комплекты, предназначенные именно для данного типа. Неправильный выбор может привести к потере функции саморегуляции и перегреву. Большинство заводских решений адаптированы под кабели с конкретным сечением, например, 10×3.2 мм или 11×5 мм, что исключает неточное прилегание и утечку тепла.

Перед монтажом необходимо убедиться, что комплект сертифицирован по ГОСТ Р и имеет допуск к применению во взрывоопасных или влажных зонах, если того требует объект. Установка проводится только на обесточенном участке с обязательной зачисткой токопроводящих жил и экрана кабеля согласно инструкции производителя. Неправильная последовательность действий (например, преждевременное нагревание термоусаживаемых элементов) может нарушить герметичность соединения.

Пайка и скрутка не допускаются – применяются только опрессовка с соответствующим инструментом и проверка электрических характеристик тестером после сборки. Контроль изоляции производится мегомметром с напряжением не менее 500 В. Сопротивление изоляции должно составлять не менее 10 МОм на каждом участке.

Использование оригинальных заводских комплектов критично для сохранения гарантии на греющий кабель. Производители, такие как Raychem, Devi, Heat Trace, выпускают комплекты, протестированные на совместимость с их кабелями, что исключает риск сбоев при длительной эксплуатации.

Герметизация соединений при разветвлении греющего кабеля

При разветвлении греющего кабеля важно обеспечить полную герметичность каждой точки соединения. Попадание влаги приводит к пробоям изоляции, короткому замыканию и выходу системы из строя. Использовать следует только герметизирующие комплекты, совместимые с типом применяемого кабеля (саморегулирующийся, резистивный, зональный).

Для герметизации соединений применяется термоусаживаемая трубка с внутренним клеевым слоем. После установки на стык и прогрева строительным феном, трубка плотно облегает проводник, а клей заполняет микрополости, исключая доступ влаги и воздуха.

Порядок герметизации:

1. Сначала очищаются и обезжириваются участки кабеля и соединительных элементов.

2. Проводится соединение проводников с помощью обжатия или пайки.

3. Место соединения изолируется первичной термоусадкой.

4. Поверх надевается герметизирующая трубка, прогревается равномерно по всей длине.

Не допускается использование изоленты, клея или несертифицированных материалов. В зонах с повышенной влажностью дополнительно применяют двухслойные термоусадочные конструкции с внешней защитной трубкой и битумным наполнителем.

Важно: все работы по герметизации выполняются при температуре не ниже +5 °C. Нарушение температурного режима приводит к неполному расплавлению клеевого слоя и образованию капиллярных каналов для влаги.

Проверка герметичности осуществляется визуально: не должно быть пузырей, трещин и участков неплотного прилегания. После остывания узел должен быть твёрдым, с равномерной толщиной по всей длине. Только полная герметизация гарантирует долговечность и безопасность всей кабельной системы.

Электрическое соединение жил в точке разветвления

Соединение токоведущих жил греющего кабеля в точке разветвления требует минимального переходного сопротивления и максимальной герметичности. Для этого применяют специальные муфты, рассчитанные на конкретный тип кабеля – резистивный или саморегулирующийся. Недопустимо использование скруток, пайки или изоленты, так как они не обеспечивают надежного контакта и термостойкости.

Для саморегулирующегося кабеля важно не только соединить токопроводящие жилы, но и правильно обработать матрицу. Места соединений должны быть изолированы термоусаживаемыми трубками с клеевым слоем, обеспечивающими влагозащиту класса IP68. После усадки на каждом этапе необходимо проверить герметичность визуально и с помощью мегаомметра (не менее 100 МОм при 500 В).

Контактные гильзы подбираются по сечению жил и материалу (чаще – медные, луженые). Обжим выполняется пресс-клещами с калиброванным усилием. Недостаточный обжим вызывает нагрев и разрушение соединения. Избыточный – повреждение жил. Для многожильных кабелей применяют гильзы с сепаратором, исключающим замыкание между проволочными элементами.

После соединения и изоляции необходимо выполнить термоусадку внешней защитной оболочки. При этом допускается перекрытие существующей оболочки не менее чем на 20 мм. Проверка сопротивления изоляции и целостности цепи проводится до и после изоляции. Любые отклонения от паспортных значений требуют повторной разборки и устранения дефектов.

Тестирование целостности и сопротивления после монтажа

Проверка греющего кабеля после установки обязательна до подачи питания. Игнорирование этого этапа приводит к скрытым повреждениям и последующим отказам системы.

• Сначала измерьте сопротивление жилы. Для резистивных кабелей оно должно соответствовать паспортному значению с отклонением не более ±10%.
• Измерьте сопротивление изоляции между токопроводящей жилой и экраном (если он есть), а также между жилой и заземлением. Прибор – мегомметр на 500–1000 В. Норматив – не менее 1000 МОм на отрезке длиной 100 м.
• Проверьте сопротивление между жилами для двухжильных кабелей. Должно быть максимально возможным – как правило, более 1000 МОм.

После измерений зафиксируйте значения в протоколе. Это позволит при последующих проверках быстро выявить отклонения.

1. Отключите кабель от питания и терморегулятора.
2. Подключите омметр для измерения сопротивления жил.
3. Затем используйте мегомметр для теста изоляции. Держите измерительное напряжение не менее 60 секунд.
4. При наличии экрана проверьте его целостность и связь с землей.

Если зафиксированы отклонения от норм – кабель необходимо заменить или локализовать повреждение с помощью термокамеры и тестера. Повторное подключение без устранения дефектов недопустимо.

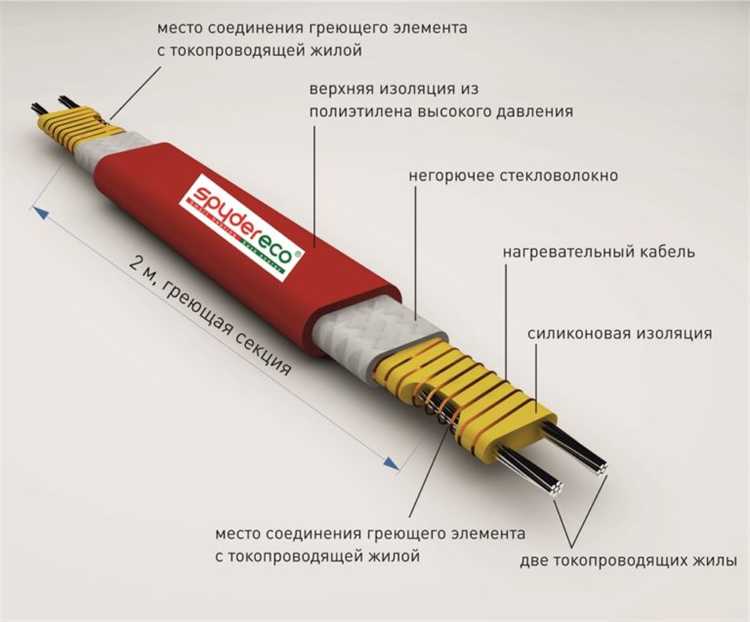

Теплоизоляция зоны разветвления и защита от влаги

Разветвлённые участки греющего кабеля подвержены теплопотерям и риску проникновения влаги, особенно в местах соединения жил и экрана. Некачественная защита этой зоны приводит к перегреву, короткому замыканию и выходу системы из строя.

• Для теплоизоляции зоны разветвления используйте термоусадочные трубки с внутренним клеевым слоем. Диаметр трубки подбирается с учётом внешнего диаметра изолируемого участка и степени усадки (чаще 3:1).
• Нанесите на соединения слой термостойкого герметика перед усадкой трубки. Это обеспечивает дополнительную влагозащиту и устраняет микрополости внутри изоляции.
• Обязательно перекрывайте термоусадкой не менее 3 см кабеля с каждой стороны соединения. Минимальная длина трубки – 10–12 см.
• После усадки трубки прогрейте соединение промышленным феном до достижения полной адгезии клеевого слоя. Не используйте открытое пламя.
• Для дополнительной защиты применяйте наружный влагонепроницаемый кожух или заливку герметиком внутри распределительной коробки, если она используется.

1. Никогда не оставляйте зону разветвления без герметизации – влага проникает даже через мельчайшие зазоры.
2. Не используйте обычную изоленту или строительную термоусадку без клеевого слоя – они не обеспечивают герметичности.
3. Проверяйте герметичность после монтажа с помощью мегаомметра: сопротивление изоляции должно быть не менее 1000 МОм.

Грамотная изоляция зоны разветвления увеличивает срок службы кабеля в 2–3 раза и предотвращает аварии в отопительных системах.

Вопрос-ответ:

Можно ли разветвить греющий кабель самостоятельно, или это обязательно должен делать электрик?

Самостоятельное разветвление греющего кабеля возможно, если вы имеете базовые навыки электромонтажа, хорошо разбираетесь в типе установленного кабеля и строго следуете инструкции производителя. Однако следует учитывать, что ошибки в соединении могут привести к перегреву, замыканию или выходу системы из строя. Если есть сомнения — лучше обратиться к специалисту. Особенно это касается саморегулируемых кабелей, которые требуют аккуратного обращения с экранирующей оплёткой и герметизации соединений.

Какие соединительные элементы лучше использовать для разветвления греющего кабеля?

Для надёжного соединения греющих кабелей применяются специальные комплекты для ответвлений и муфт. Они включают в себя термоусаживаемые трубки, герметики, зажимы для экрана и изоляционные материалы. Нельзя использовать обычные клеммы или скрутки — это небезопасно. Подходящий комплект должен соответствовать типу кабеля: резистивному или саморегулирующемуся. Лучше выбирать комплект от того же производителя, что и сам кабель.

Как защитить место разветвления от влаги и повреждений?

Место разветвления необходимо тщательно герметизировать с помощью термоусаживаемых трубок с клеевым слоем, а также соблюдать правильную укладку экрана и внутренней изоляции. После сборки соединение нужно проверить на герметичность. Если кабель находится на улице или в месте с возможностью контакта с водой, рекомендуется дополнительно поместить ответвление в герметичную распределительную коробку, устойчивую к влаге и перепадам температур.

Можно ли разветвить греющий кабель под землёй?

Разветвление кабеля под землёй допустимо, но требует особого подхода. Во-первых, используется исключительно уличный кабель с соответствующей защитой. Во-вторых, все соединения должны быть размещены в водонепроницаемых муфтах, рассчитанных на заглублённую установку. Само место разветвления желательно уложить в дополнительную защитную трубу или короб. При этом следует заранее продумать доступ к этому участку на случай ремонта.

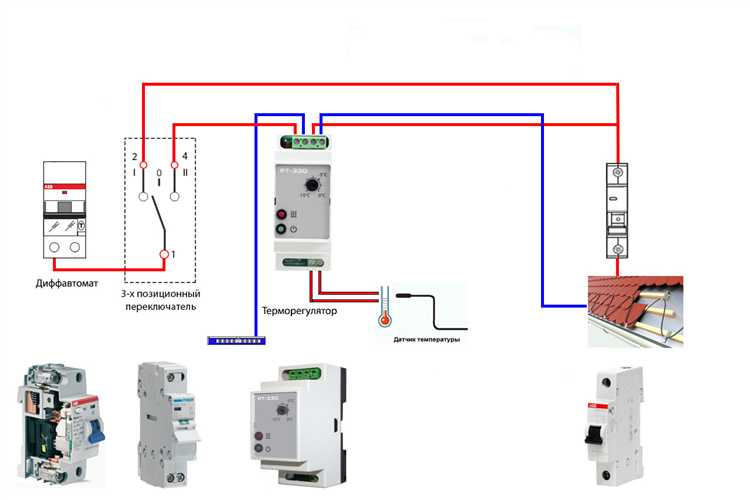

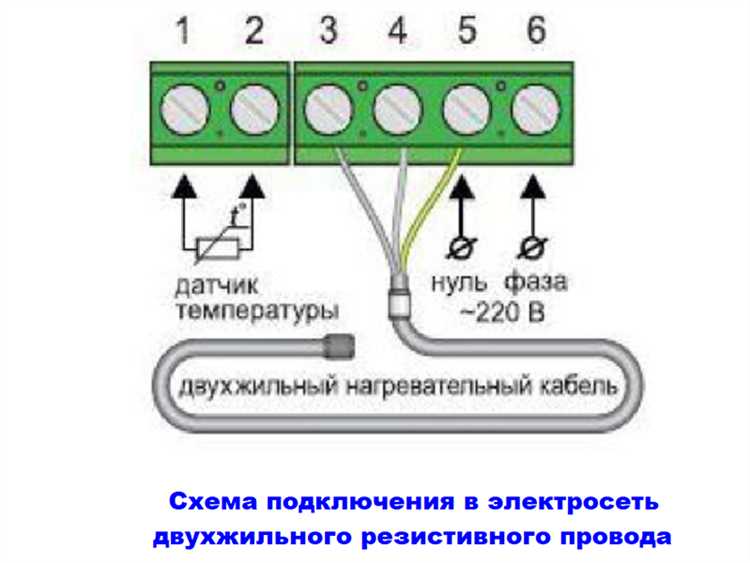

Можно ли подключить несколько греющих кабелей к одному терморегулятору при разветвлении?

Это возможно, но необходимо учитывать общую мощность кабелей и допустимую нагрузку на терморегулятор. У большинства бытовых терморегуляторов предел составляет 3–3,5 кВт. Превышение этого значения приведёт к перегреву оборудования и выходу из строя. Также желательно, чтобы подключаемые кабели имели одинаковые характеристики, иначе управление температурой будет некорректным. Перед подключением желательно проконсультироваться с производителем или использовать внешнее реле.
