При работе с электропроводкой важно точно знать, где находится фазный и нулевой провод. Ошибки в определении могут привести к короткому замыканию или поражению электрическим током. Обычный мультиметр в режиме измерения переменного напряжения позволяет с высокой точностью определить, какой из проводов является фазой, а какой – нолём.
Установите мультиметр в режим измерения переменного напряжения (обычно обозначается как «~»). Диапазон измерения должен быть не менее 250 В. Один щуп подключите к известному заземлённому элементу – к примеру, к металлической части водопровода, батарее или заземляющему контакту розетки. Вторым щупом поочерёдно касайтесь оголённых жил проводов. На фазном проводе мультиметр покажет напряжение в диапазоне 180–240 В. На нуле – либо 0 В, либо небольшое колебание в пределах 5–15 В.
Если доступ к заземлению невозможен, можно использовать другой способ: измерить напряжение между двумя проводами. Если напряжение около 220 В, значит один из них – фаза, второй – ноль. Для уточнения поменяйте один щуп на корпус металлического электроприбора, подключённого к сети. Если мультиметр покажет напряжение, тот провод, к которому подключён второй щуп – фаза.
Важно: измерения проводите только на оголённых участках проводов при отключенной нагрузке. Не прикасайтесь к оголённым частям руками, используйте только изолированные щупы и соблюдайте правила электробезопасности.

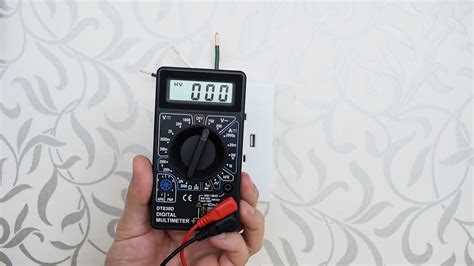

Как подготовить мультиметр к измерению фазы и нуля
Перед началом работы убедитесь, что мультиметр исправен и способен измерять переменное напряжение. На дисплее не должно быть ошибок, мигающих символов или значка разряженной батареи. Подключите щупы: черный – в гнездо «COM», красный – в гнездо, обозначенное «VΩHz» или аналогичным символом для измерения напряжения.
Переключатель режимов установите на значок «V~» (переменное напряжение). Если шкала ручная – выберите предел измерения от 250 до 750 В. Это защитит прибор от перегрузки при подключении к бытовой сети 220 В. У цифровых мультиметров с автодиапазоном ничего дополнительно выбирать не нужно.
Контактные поверхности щупов должны быть чистыми и неповреждёнными. При наличии изоляции на наконечниках – снимите её, чтобы обеспечить точный контакт с измеряемыми точками. Не касайтесь металлической части щупов пальцами во время работы – это может привести к ошибкам измерения или поражению током.
Перед измерением отключите все электроприборы в цепи, чтобы исключить искажение показаний. Включите питание сети только после полной подготовки прибора. Работайте в сухом помещении, стоя на изолирующей поверхности.
Как выбрать режим работы мультиметра для поиска фазы
Для точного определения фазы необходимо установить мультиметр в режим измерения переменного напряжения (ACV). На шкале выбирается значение, превышающее предполагаемое напряжение в сети – например, для бытовой сети 220 В выбирается диапазон 600 В, если он доступен. Это предотвратит перегрузку прибора и обеспечит корректные показания.
Перед измерением убедитесь, что щупы вставлены правильно: черный в гнездо COM, красный – в гнездо VΩ. Измерения выполняются только в режиме AC – переключение на DC приведет к нулевым или искаженным результатам. Использование режима прозвонки или измерения сопротивления для этих целей недопустимо – это может повредить прибор.
Контактный метод измерения требует прикосновения красным щупом к предполагаемой фазе, при этом черный остается в воздухе или подключается к заземлению. На дисплее появится значение близкое к 220 В – это и есть фазный провод. Если мультиметр показывает ноль или менее 10 В – это ноль или заземление.
Важно: не допускается использование режима измерения тока (A) для определения фазы. Такой выбор режима приведет к короткому замыканию при контакте с токоведущим проводом и может вывести прибор из строя.

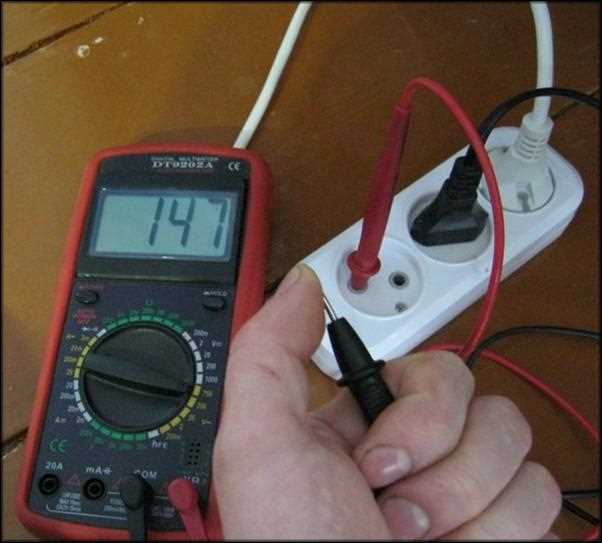

Как безопасно подключить щупы мультиметра к розетке
Правильное подключение щупов мультиметра к розетке – ключевой этап измерений, который требует особой осторожности. Неправильное использование прибора может привести к поражению электрическим током или повреждению мультиметра.
Следуйте этим рекомендациям для безопасного подключения щупов:
- Выключите питание. Перед началом работы всегда убедитесь, что прибор или сеть, которую вы собираетесь измерять, отключены от электросети.
- Используйте мультиметр с защитой от перенапряжения. Современные модели мультиметров имеют встроенную защиту от скачков напряжения. Убедитесь, что ваш прибор оснащен такой функцией.
- Проверьте исправность щупов. Перед подключением убедитесь, что изоляция щупов не повреждена. Если она повреждена, лучше заменить их, чтобы избежать короткого замыкания или поражения током.
- Правильное подключение щупов. Подключите черный щуп к общему разъему (COM) мультиметра, а красный – к разъему для измерений напряжения (VΩmA). Убедитесь, что щупы правильно подключены, чтобы не повредить прибор или не создать опасность для себя.
- Подключение щупов к розетке. Используйте два щупа для проверки фазного и нулевого контактов. Вставьте один щуп в гнездо розетки, а второй щуп – в землю или нейтральный провод. Не касайтесь металлических частей щупов руками во время измерения.
- Измерение напряжения. Настройте мультиметр на режим измерения переменного напряжения (AC). Вставьте щупы в розетку так, чтобы они не касались других металлических частей внутри розетки.
- Не зажимайте щупы. Не пытайтесь зажимать щупы в розетке с помощью других инструментов. Это может привести к повреждению контактов розетки или мультиметра.
- Будьте осторожны при работе с высоковольтными розетками. При измерении в электросетях с высоким напряжением всегда используйте мультиметр с соответствующей категорией безопасности (например, CAT III или CAT IV).
При соблюдении этих простых рекомендаций вы минимизируете риск поражения электрическим током и сможете безопасно работать с мультиметром при проверке розеток.

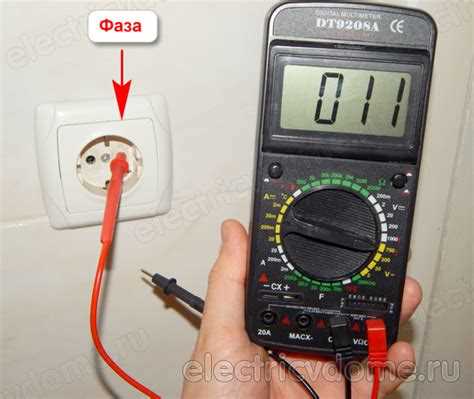

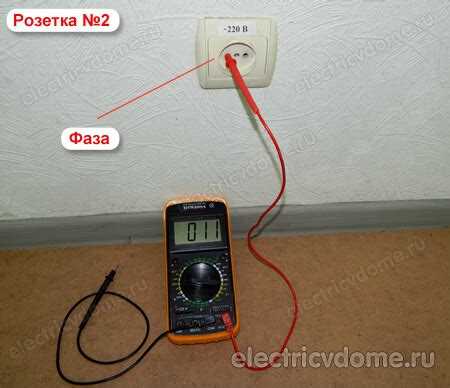

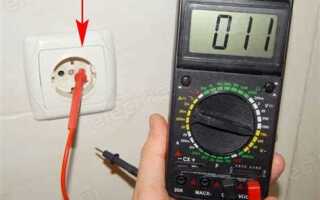

Как распознать фазу по показаниям мультиметра
Для определения фазы в электросети с помощью мультиметра необходимо использовать функцию измерения переменного напряжения (AC). Для этого включите мультиметр в режим измерения напряжения переменного тока и подсоедините его щупы к проводам в сети.
Первый шаг – это правильно подключить щупы мультиметра. Черный щуп должен быть подключен к нейтральному проводу или заземлению, а красный – к проводам, которые нужно проверить на наличие фазы.
Если на дисплее мультиметра отображается значение напряжения (обычно 220 В для бытовой сети), это и есть фаза. Если же показания равны нулю, значит, вы измеряете нейтральный провод или провод с обрывом.
Для более точной проверки можно использовать метод переключения щупов. Подключите красный щуп к одному проводу, а черный – к другому. Если на дисплее показано напряжение, это фазовый провод. При отсутствии показаний проверьте другие соединения в системе.
Еще один способ – это проверка с помощью лампочки или индикатора фазы. Когда лампочка загорается, значит, провод является фазой. Этот метод поможет также определить наличие напряжения в сети при недостаточной видимости на мультиметре.
Важно помнить, что перед проверкой фазы следует убедиться в правильности работы мультиметра, а также в отсутствии повреждений проводов и устройств, с которыми работаете.
Как определить ноль при отсутствии напряжения на щупах
1. Проверка сопротивления
Для начала установите мультиметр в режим измерения сопротивления (Ом). Подключите один щуп к проводнику, который вы хотите проверить, а второй – к металлической части корпуса электроустановки или к любой другой проводке, которая точно заземлена. Если измеряется низкое сопротивление, значит, это нулевой провод. Это объясняется тем, что нулевой провод в нормальных условиях соединён с землёй, и через него проходит ток, замкнутый на землю.
2. Принцип «замыкания на землю»
Если мультиметр не показывает напряжение, но вы хотите проверить, какой провод является нулевым, вы можете использовать принцип замыкания на землю. Для этого нужно подключить один щуп к известной точке заземления (например, к металлическому трубопроводу или корпусу устройства, подключённого к заземлению). Затем другой щуп поочерёдно поднесите к проводам. Тот провод, который соединён с заземлением, и будет нулевым. В этом случае мультиметр покажет почти нулевое сопротивление или 0 В в случае проверки на напряжение.
3. Проверка с помощью индикатора напряжения
Для быстрой диагностики можно использовать индикатор напряжения. Подключите один щуп мультиметра к заземляющему контакту, а второй – к подозрительному проводу. Если индикатор не загорается, значит, провод не имеет напряжения и, скорее всего, является нулевым.
Важно: Эти методы эффективны при условии, что система правильно заземлена и нет повреждений в проводке. Если сомневаетесь в состоянии проводки или заземления, всегда проконсультируйтесь с профессионалом.
Как измерить напряжение между фазой и нулём для подтверждения
Для измерения напряжения между фазой и нулём с помощью мультиметра, выберите режим измерения переменного напряжения (AC voltage) на приборе. Убедитесь, что мультиметр настроен на нужный диапазон (обычно до 250-300 В для бытовых сетей). Затем подсоедините один щуп мультиметра к контакту, который предполагается быть фазой, а второй – к нулевому контакту.
Если мультиметр показывает значение порядка 220–240 В (в зависимости от стандартов страны), это подтверждает наличие фазы и нуля в сети. Важно соблюдать осторожность, так как фаза может быть под высоким напряжением, а контакт с ней опасен. Используйте мультиметр с изолированными щупами и всегда работайте в перчатках, если есть сомнения в безопасности оборудования.
При отсутствии напряжения или значениях, существенно отличающихся от нормы, может быть проблема в электропроводке или распределительном щите. В таком случае рекомендуется проверить проводку или обратиться к специалисту для диагностики и устранения неисправности.
Как отличить ноль от заземления при помощи мультиметра
Для выполнения измерений, установите мультиметр в режим измерения переменного напряжения (AC) с диапазоном, соответствующим напряжению в сети, обычно 200–250 В.
Шаг 1: Измерение между нейтральным проводом и фазой. Подключите щупы мультиметра к нейтральному проводу и фазе. Нормально, если напряжение между ними составляет около 220–230 В. Это свидетельствует о корректной работе сети и о наличии фазы и нуля.
Шаг 2: Проверка нуля. Для проверки нуля подключите один щуп мультиметра к нейтральному проводу, а другой – к корпусу заземления. Если мультиметр показывает очень низкое напряжение (обычно около 0 В), это подтверждает, что проводник является нулевым.
Шаг 3: Проверка заземления. Для проверки заземления подключите один щуп мультиметра к заземляющему проводнику, а другой – к фазе. Если мультиметр показывает значительное напряжение (около 220–230 В), это подтверждает наличие фазы на заземляющем проводе, что свидетельствует о неправильной проводке.
Важно: заземление не должно показывать напряжения относительно нейтрали. При его наличии можно говорить о неисправности проводки или ошибке в монтаже.
Рекомендация: Если мультиметр показывает напряжение между нулем и заземлением, это указывает на неисправность в электрической сети, и необходимо провести дополнительные измерения для диагностики проблем.
Что делать, если мультиметр показывает нестабильные значения
Если мультиметр показывает нестабильные значения, это может быть связано с несколькими причинами. Чтобы устранить ошибку, выполните следующие шаги:
- Проверьте подключение проводов – Убедитесь, что щупы надежно подключены к мультиметру и тестируемой цепи. Плохой контакт часто вызывает колебания показаний.
- Проверьте настройки мультиметра – Убедитесь, что мультиметр настроен на правильный режим измерения (например, постоянное или переменное напряжение, ток или сопротивление). Неправильная настройка может вызвать нестабильность показаний.
- Проверьте батарейку мультиметра – Низкий заряд батареи может вызывать ошибки в измерениях. Попробуйте заменить батарею или использовать мультиметр с зарядным устройством, если это возможно.
- Используйте мультиметр в пределах его рабочей области – Если значение измеряемого параметра выходит за пределы диапазона мультиметра, он может показывать нестабильные или ошибочные значения. Убедитесь, что ваши измерения соответствуют пределам прибора.
- Проверьте качество контакта с измеряемым объектом – Низкое сопротивление контакта или окисление проводов может привести к нестабильным показаниям. Очистите контакты или используйте новые провода для измерений.
- Проверьте состояние щупов – Изношенные или поврежденные щупы могут создавать нестабильные показания. Регулярно проверяйте их на наличие износа или повреждений.
- Убедитесь в отсутствии внешних помех – Электрические помехи от других приборов, электродвигателей или сильных источников излучения могут влиять на точность измерений. Попробуйте переместить мультиметр подальше от таких источников.
Следуя этим рекомендациям, можно устранить большинство причин нестабильных показаний мультиметра и получить точные результаты при измерениях.
Вопрос-ответ:
Как с помощью мультиметра определить, где фаза, а где ноль в проводке?
Чтобы определить фазу и ноль с помощью мультиметра, нужно выставить его в режим измерения переменного напряжения (AC). Подключите один щуп мультиметра к контакту, который вы хотите проверить, а второй — к заземлению или к нейтральному контакту. Если мультиметр показывает напряжение около 220 В, значит, это фаза. Если напряжение равно 0 В, значит, это ноль. Этот метод прост и подходит для большинства бытовых ситуаций.
Могу ли я использовать мультиметр для определения фазы и нуля в сети с двумя проводами, без заземления?
Да, можно. В этом случае вы все равно можете использовать мультиметр, но нужно будет сравнивать два провода друг с другом. Один из проводов будет показывать напряжение 220 В относительно другого — это будет фаза. Провод, который показывает 0 В относительно другого, будет нулевым. Важно соблюдать осторожность при работе с электрооборудованием, чтобы избежать поражения электрическим током.
Как точно измерить фазу и ноль, если мультиметр не показывает точные значения?
Если мультиметр не показывает точных значений, сначала проверьте его исправность, заменив батарейку или проверив настройки. Возможно, мультиметр находится в неправильном режиме, и нужно переключиться на измерение переменного напряжения. Если после этого мультиметр все равно не показывает значения, попробуйте проверить другие приборы или используй другой мультиметр, так как неисправный прибор может вводить в заблуждение.
Почему мультиметр показывает 220 В и на фазе, и на нуле, что это может значить?
Если мультиметр показывает 220 В как на фазе, так и на нуле, это может означать, что в сети есть проблемы с заземлением или подключением проводов. Такое может происходить из-за неправильной или поврежденной проводки, либо неисправности в самом мультиметре. Важно немедленно проверить соединения и при необходимости вызвать электрика для диагностики и устранения неисправности.
Можно ли использовать мультиметр для проверки фазы в розетке?
Да, мультиметр идеально подходит для проверки фазы в розетке. Просто включите его в режим измерения переменного напряжения, подключите один щуп к одному из отверстий розетки, а второй щуп — к заземлению или нейтральному контакту. Если мультиметр показывает 220 В, значит, это фаза. Если напряжение равно нулю, значит, это ноль. Этот метод поможет вам быстро и безопасно определить, где какая проводка.
