Как отключить датчик движения на светодиодном прожекторе

Светодиодные прожекторы с датчиком движения часто устанавливаются для автоматического освещения при обнаружении движения. Однако в ряде случаев их поведение становится неудобным – ложные срабатывания, невозможность работы в постоянном режиме, ограничения в сценариях использования, например, на даче или в мастерской.

Производители выпускают прожекторы с разными типами датчиков: инфракрасными (PIR), микроволновыми и комбинированными. У каждого типа – своя схема подключения и особенности управления. У большинства моделей отсутствует переключатель, позволяющий отключить датчик программно, поэтому вмешательство в схему становится единственным решением.

Перед отключением необходимо точно определить модель прожектора, изучить схему его подключения и удостовериться в типе установленного сенсора. Важно учитывать, что при неправильном отключении возможно повреждение устройства или его полная неработоспособность. Поэтому последовательность действий должна быть строго выверена и соответствовать конструкции конкретной модели.

Цель – получить светильник, который будет включаться по подаче питания без участия датчика. Это позволяет использовать прожектор в составе системы «умного дома», подключать его к внешним таймерам или просто включать вручную при необходимости.

Определение типа встроенного датчика движения

Перед вмешательством в схему необходимо точно определить тип установленного датчика, так как способ его отключения зависит от конструкции. Наиболее распространены три типа: инфракрасный (PIR), микроволновый (RCWL) и комбинированный. Каждый из них отличается принципом работы и внешними признаками.

PIR-датчики реагируют на тепловое излучение движущихся объектов. Они имеют характерный куполообразный матовый рассеиватель, чаще всего полусферической формы. Такие модули обычно монтируются снаружи или в отдельной секции корпуса прожектора. На плате могут присутствовать подстроечные резисторы для настройки чувствительности и времени задержки.

Микроволновые датчики работают по принципу доплеровского эффекта. У них отсутствует видимая линза. Чаще всего они скрыты внутри корпуса и обнаруживаются только при вскрытии. Отличительной чертой является наличие металлической антенной дорожки или излучателя на плате. Дальность срабатывания таких датчиков выше, и они способны фиксировать движение сквозь тонкие преграды.

Комбинированные датчики содержат элементы обоих типов. Их выявление требует осмотра как внешней части прожектора, так и внутренней электроники. Визуально они могут выглядеть как обычный PIR-модуль, но при разборке становятся видны дополнительные элементы микроволновой схемы.

На корпусе прожектора иногда указывается модель или артикул, по которому можно найти техническую документацию. Если маркировка отсутствует, потребуется вскрытие корпуса и визуальный осмотр печатной платы с определением компонентов. Без этого невозможно безопасно отключить или обойти датчик.

Поиск схемы подключения конкретной модели прожектора

Для правильного отключения датчика движения необходимо найти точную схему подключения именно вашей модели светодиодного прожектора. Производители не всегда публикуют полные схемы в открытом доступе, поэтому первым шагом станет поиск технической документации по артикулу или модели, указанной на корпусе или упаковке.

Если модель известна, стоит проверить официальные сайты производителей или дистрибьюторов, где часто выкладываются инструкции и схемы. На специализированных форумах и сайтах по электронике нередко публикуют разобранные схемы популярных моделей с комментариями пользователей.

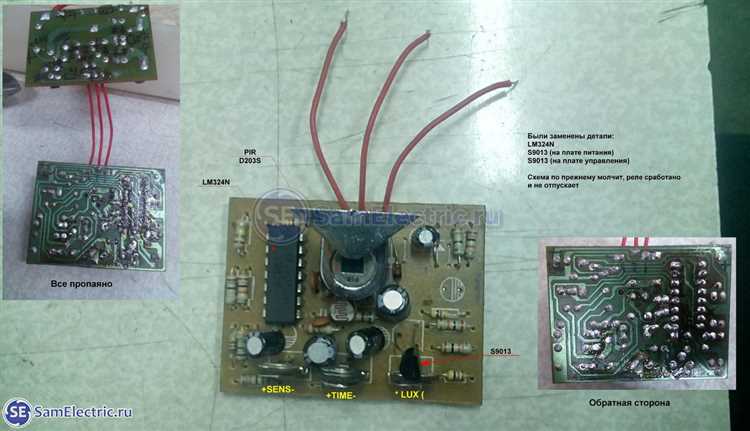

В случае отсутствия документации можно провести визуальный анализ платы прожектора. Определите, куда идут провода датчика движения, как они подключены к светодиодам и источнику питания. Основные узлы – питание, управляющий модуль датчика и выход на светодиоды. Запишите маркировку элементов и трассировку дорожек для последующего анализа.

Для более точного понимания работы схемы используйте мультиметр в режиме прозвонки цепей и измерения напряжения. Это поможет выявить контакты питания датчика и управляющие линии. Такой подход исключит ошибочные отключения, способные повредить прожектор или привести к его неработоспособности.

Если проект прожектора нестандартный или изготовлен малоизвестным производителем, можно обратиться к сервисным центрам или специалистам по ремонту электроники для получения консультации и точной схемы подключения.

Инструменты и меры безопасности перед началом работ

Перед отключением датчика движения на светодиодном прожекторе необходимо подготовить специализированные инструменты и строго соблюдать правила безопасности, чтобы избежать повреждений оборудования и травм.

• Измерительный мультиметр – для проверки отсутствия напряжения на клеммах прожектора.
• Отвёртки с изолированными ручками – крестовая и плоская для демонтажа крышки и подключения проводов.
• Тестер фазового напряжения – для контроля наличия напряжения в электрической сети.
• Изолента или термоусадочные трубки – для надёжной изоляции оголённых проводов после отключения датчика.
• Перчатки с диэлектрическим покрытием – обязательны для защиты от поражения электрическим током.
• Изолирующий коврик или подставка – предотвращают прямой контакт с токопроводящими поверхностями.

Необходимо полностью отключить питание прожектора, убедившись в отсутствии напряжения с помощью мультиметра и фазового тестера. Работы следует проводить при отключённом автоматическом выключателе или выкрученном предохранителе, отвечающем за цепь прожектора.

Перед началом демонтажа рекомендуется тщательно ознакомиться с электрической схемой прожектора и датчика движения, чтобы избежать случайного замыкания или повреждения элементов.

При работе на высоте использовать устойчивую лестницу с резиновыми накладками на ножках. Не стоит выполнять монтаж при влажной погоде или в условиях плохой освещённости.

Разбор корпуса прожектора для доступа к датчику

Для доступа к датчику движения необходимо снять внешнюю крышку прожектора. Обычно крышка крепится четырьмя винтами с крестообразным шлицем, расположенными по углам корпуса. Используйте отвёртку с изолированной ручкой, чтобы избежать повреждений и обеспечить безопасность.

После откручивания винтов аккуратно снимите крышку, при этом избегайте резких движений, чтобы не повредить уплотнительную резинку и стекло защитного экрана. Если крышка плотно прилегает, слегка подденьте её пластиковой лопаткой или аналогичным инструментом, чтобы не оставить царапин.

Внутри корпуса вы увидите блок питания и соединительные провода, идущие к датчику движения. Следует внимательно осмотреть крепления датчика: он может быть закреплён винтами или пластиковыми защёлками. Если датчик крепится винтами, открутите их аналогичной отвёрткой.

При разборе избегайте натяжения и перекручивания проводов, чтобы не повредить изоляцию. Запомните или сфотографируйте расположение проводов для последующего правильного подключения после работы.

После снятия датчика движения выполните визуальный осмотр его контактов и разъёмов, убедитесь в отсутствии следов коррозии или повреждений, что может повлиять на работу прожектора после отключения датчика.

Отключение проводов датчика от основной платы

Перед отключением проводов датчика движения убедитесь, что питание прожектора полностью отключено и отсутствует напряжение. Используйте мультиметр для проверки.

Определите тип подключения датчика к основной плате: чаще всего это либо разъём с защёлкой, либо пайка.

Если используется разъём, аккуратно надавите на фиксатор и осторожно отсоедините проводку, не применяя чрезмерной силы, чтобы не повредить контакты.

В случае пайки необходимо подготовить паяльник с регулируемой температурой (около 350 °C) и отпаять провода, контролируя, чтобы не перегреть плату и не расплавить дорожки.

После отсоединения проводов тщательно изолируйте оголённые концы с помощью термоусадочных трубок или изоляционной ленты, чтобы исключить короткое замыкание.

При наличии нескольких проводов пронумеруйте или запишите их расположение для удобства дальнейших работ.

Проверьте надёжность крепления изоляции и отсутствие оголённых участков, чтобы обеспечить безопасность эксплуатации прожектора без датчика движения.

Настройка прожектора на постоянный режим свечения

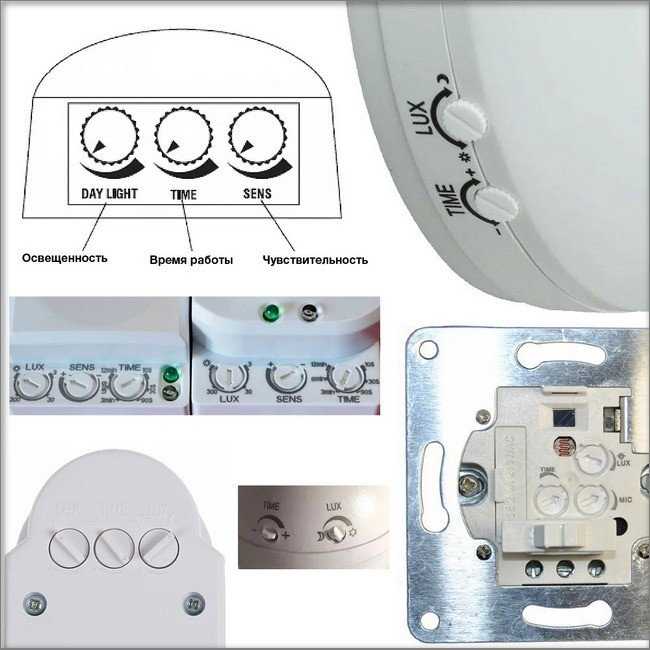

После отключения датчика движения необходимо перевести прожектор в режим постоянного свечения. Для этого проверьте наличие встроенного переключателя режима работы на корпусе или внутри блока управления.

Если переключатель присутствует, установите его в позицию «ON» или «Постоянный свет». В моделях без отдельного переключателя потребуется выполнить замыкание контактов, отвечающих за активацию датчика, напрямую, согласно электрической схеме устройства.

При отсутствии физического переключателя и контактов можно подключить провода питания прожектора напрямую, минуя модуль датчика движения. Для этого используйте изолированные соединения и соблюдайте полярность.

После настройки включите питание и проверьте стабильность свечения. Прожектор должен гореть непрерывно без задержек и отключений.

Если прожектор оборудован регулировкой яркости, настройте её по необходимости. Для корректной работы в постоянном режиме рекомендуется отключить таймеры и сенсоры, влияющие на автоматическое выключение.

Проверяйте нагрев корпуса в течение первых минут работы – стабильный температурный режим свидетельствует о правильной настройке и отсутствии перегрузок.

Проверка работы прожектора после вмешательства

После отключения датчика движения и перевода прожектора в постоянный режим необходимо провести комплексную проверку работоспособности.

Включите питание и убедитесь, что прожектор загорается сразу и светит равномерно без мерцаний. Проверьте отсутствие посторонних шумов или запаха гари.

Контрольные параметры для проверки представлены в таблице:

Если обнаружены отклонения – проверьте правильность подключения проводов и изоляцию. При перегреве проверьте вентиляцию и отсутствие повреждений на плате.

Вопрос-ответ:

Можно ли отключить датчик движения, не разбирая корпус прожектора?

В большинстве случаев доступ к проводам датчика движения возможен только после снятия корпуса прожектора. Внешних переключателей или кнопок для отключения датчика обычно нет. Исключение составляют модели с отдельным модулем управления, где переключатель режима встроен внутрь корпуса, но для его доступа также потребуется разборка. Попытка отключить датчик без демонтажа корпуса может привести к повреждению устройства или неправильной работе прожектора.

Какие риски связаны с отключением датчика движения самостоятельно?

Основные риски — поражение электрическим током и повреждение электроники прожектора. Работы с электроприборами требуют отключения питания и проверки отсутствия напряжения. Неправильное отсоединение проводов или плохая изоляция могут привести к короткому замыканию и выходу из строя устройства. Также неаккуратные действия могут повредить герметичность корпуса, что снижает защиту от влаги и пыли.

Как правильно изолировать провода после отключения датчика движения?

После отсоединения датчика необходимо тщательно изолировать оголённые провода. Рекомендуется использовать термоусадочные трубки, которые надёжно закрывают контакт и защищают от влаги и короткого замыкания. Если термоусадки нет, применяют многослойную изоляционную ленту с плотным прилеганием. Важно обеспечить надежный контакт и отсутствие оголённых участков, чтобы предотвратить замыкания и повысить безопасность эксплуатации прожектора.

Как перевести прожектор в режим постоянного свечения после отключения датчика?

Если в устройстве есть переключатель режимов, установите его в положение постоянного свечения. При отсутствии такого переключателя потребуется напрямую соединить питающие провода, минуя датчик движения. Это можно сделать, замкнув соответствующие контакты на плате или переподключив провода согласно схеме устройства. После таких манипуляций прожектор будет работать без задержек и выключений, светя постоянно.

Что делать, если прожектор не загорается после отключения датчика движения?

Первым делом проверьте подачу напряжения с помощью мультиметра. Убедитесь, что провода подключены правильно и надежно. Осмотрите места пайки и изоляции — возможен плохой контакт или короткое замыкание. Если прожектор оснащён защитой, проверьте состояние предохранителей и автоматов в цепи питания. При отсутствии видимых проблем может потребоваться диагностика платы или повторное подключение датчика, так как некоторые модели не работают без сигнала с датчика.
