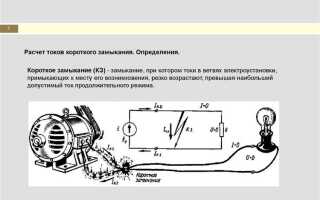

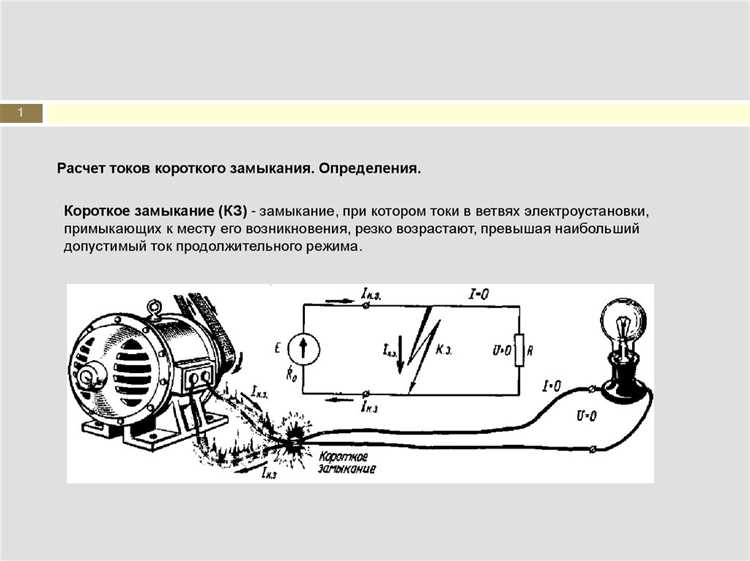

Ток короткого замыкания (КЗ) – это чрезмерный ток, который возникает, когда два проводника с разным потенциалом оказываются соединены, создавая путь с минимальным сопротивлением. Это может привести к перегреву проводников, повреждению оборудования или даже возгоранию. Для защиты системы важно своевременно определить величину этого тока и оперативно отреагировать. Однако, важно понимать, что точные методы расчета и диагностики КЗ зависят от конкретных параметров электросети, таких как тип питания, схема подключения и характеристики оборудования.
Чтобы рассчитать ток короткого замыкания, необходимо учитывать несколько факторов. Прежде всего, для систем с низким напряжением можно использовать стандартные формулы, где учитываются сопротивление проводников и характеристики трансформатора. Важно также помнить, что ток КЗ может существенно отличаться в зависимости от места замыкания и расстояния от источника питания. Например, для распределительных сетей это может быть несколько тысяч ампер, в то время как в малых сетях – несколько сотен.
Основными методами определения тока короткого замыкания являются прямые замеры с помощью специализированных приборов или вычисления с использованием теоретических моделей. При замерах необходимо учитывать временные характеристики тока КЗ, так как его величина изменяется со временем. Например, ток может достигать пиковых значений сразу после замыкания, а затем постепенно снижаться. Для этого применяются устройства защиты, которые могут автоматически отключать участок сети при превышении допустимой величины тока.
Кроме того, важно помнить о применении токовых трансформаторов и устройствах защиты от короткого замыкания (например, автоматические выключатели), которые предназначены для предотвращения повреждений. Чтобы точно настроить эти устройства, требуется корректно рассчитать величину тока, что позволит системе эффективно защитить оборудование от повреждений и избежать аварийных ситуаций.
Определение причин короткого замыкания в электрической сети
Короткое замыкание (КЗ) в электрической сети возникает, когда два проводника, находящихся под разным потенциалом, оказываются соединены с минимальным сопротивлением. Для определения причин КЗ необходимо выявить его источник и принять меры для устранения возможных повреждений.
1. Изоляция проводников – основной фактор, способствующий короткому замыканию. Нарушение изоляции может произойти из-за воздействия внешних факторов, таких как влажность, механические повреждения или старение материала. Часто причиной становится перегрев, который приводит к утратам изоляционных свойств. Важно регулярно проверять целостность изоляции, особенно в местах с высокой влажностью или вблизи горячих поверхностей.
2. Механическое повреждение проводки может привести к прямому контакту проводников, что вызывает короткое замыкание. В таких случаях осмотр кабелей на наличие повреждений, таких как механические трещины или разрывы, критичен. Установка проводки в местах с низким риском механических повреждений и использование кабелей с усиленной защитой помогает минимизировать этот риск.
3. Неправильная установка оборудования – еще одна частая причина. Плохое соединение проводников, использование несанкционированных соединений или неправильный монтаж электрооборудования может привести к короткому замыканию. Особенно важно соблюдать технологические требования при монтаже распределительных щитов и установке розеток.
4. Перегрузка сети происходит, когда потребление энергии превышает допустимую нагрузку на проводку. Это вызывает перегрев проводников и может привести к их повреждению, что в свою очередь вызывает КЗ. Для предотвращения перегрузок необходимо использовать устройства защиты, такие как автоматические выключатели, и строго следовать нормам по мощности для каждого типа нагрузки.
5. Природные воздействия, такие как молнии или сильные ветры, могут повредить электрическую сеть. В таких случаях защитные устройства, такие как молниезащита и заземление, помогают уменьшить вероятность КЗ. Эти устройства должны регулярно проверяться на работоспособность.
6. Влияние старения электрических компонентов со временем влияет на проводку и оборудование. Коррозия, старение материалов и ухудшение качества контактов увеличивают вероятность короткого замыкания. Периодическая проверка состояния электросетей и их компонентов, а также своевременная замена устаревших частей сети – ключевые меры для предотвращения этой проблемы.
Для эффективного выявления причин короткого замыкания необходимо систематически проводить диагностику электрической сети с использованием специализированных инструментов, таких как мегомметры, которые позволяют проверять состояние изоляции, а также анализировать распределение тока в сети с целью выявления точных мест повреждений.
Роль и значение тока короткого замыкания в электросети
Определение тока короткого замыкания необходимо для правильной настройки защитных устройств (предохранителей, автоматических выключателей, реле). Чем выше ток КЗ, тем быстрее должна срабатывать защита. Задержка в срабатывании устройства защиты может привести к повреждениям оборудования, перегреву проводников и даже разрушению элементов сети.
Роль тока короткого замыкания в проектировании электросети заключается в том, что его значение помогает инженерам точно рассчитать параметры токов нагрузки и сопротивления заземляющих устройств. Это дает возможность оптимизировать выбор сечений кабелей и мощности трансформаторов. Важно, чтобы ток КЗ не превышал предельно допустимых значений для конкретных элементов системы, иначе это приведет к их перегрузке и выходу из строя.
В производственных сетях напряжение короткого замыкания может быть в несколько раз выше номинального. Это требует применения защитных механизмов, которые моментально прерывают цепь при возникновении КЗ, предотвращая разрушение оборудования. Например, трансформаторы, подключенные к сети, могут работать в условиях короткого замыкания только несколько секунд, прежде чем будет предпринята необходимая защита.
В системах с высоким напряжением ток короткого замыкания имеет тенденцию быть значительно большим, что требует использования специальных высоковольтных выключателей, способных выдерживать такие нагрузки. В таких случаях расчет тока КЗ проводится с учетом не только физической возможности переноса тока, но и с учетом факторов безопасности персонала и долгосрочной эксплуатации.
Значение тока короткого замыкания также проявляется в оценке динамики сети при аварийных ситуациях. Знание того, какой ток будет проходить через систему в случае замыкания, помогает моделировать поведение цепей и устанавливать дополнительные защитные устройства, которые минимизируют риски для всего оборудования.
Как вычислить ток короткого замыкания в домашних условиях
Для определения тока короткого замыкания в домашних условиях необходимо учитывать несколько факторов, включая характеристики сети и оборудование. Важно помнить, что точное значение тока зависит от типа короткого замыкания, длины проводников и сопротивления цепи. В домашних условиях можно использовать упрощённые методы расчёта, но всегда рекомендуется обращаться к специалистам для более точных измерений и защиты системы.
Основной формулой для расчёта тока короткого замыкания является:
Iкз = U / (Rс + Rп)
где:
- Iкз – ток короткого замыкания (в амперах);
- U – напряжение в сети (обычно 220 В для бытовых условий);
- Rс – сопротивление цепи, включая сопротивление проводников;
- Rп – сопротивление короткого замыкания (это сопротивление повреждённого участка).
Для упрощения можно использовать стандартные значения сопротивлений для домашней сети. Например, сопротивление проводников при коротком замыкании в большинстве случаев составляет около 0,1-0,5 Ом. В случае использования старых или повреждённых проводов это значение может быть выше.
Шаг 1: Определите сопротивление проводников в вашей электросети. Если вы не уверены, используйте значение 0,2 Ом как ориентировочное.
Шаг 2: Рассчитайте ток с использованием вышеуказанной формулы. Например, если напряжение сети 220 В, а сопротивление проводников и короткого замыкания 0,3 Ом, ток будет:
Iкз = 220 / (0,3 + 0,2) = 220 / 0,5 = 440 А
Такой ток может быть опасен для вашей электросети, поэтому установка защитных устройств (автоматических выключателей, УЗО) обязательна.
Шаг 3: Используйте полученное значение для выбора оборудования защиты. Обычно ток короткого замыкания в домашних условиях может быть выше допустимого для большинства бытовых приборов, поэтому важно настроить защиту на соответствующие значения.
Если вы хотите более точный расчёт, потребуется учитывать параметры трансформаторов, сечений проводников и тип используемого оборудования. Для этого желательно использовать специализированные калькуляторы или консультироваться с электриками.
Помните, что неправильно рассчитанный ток короткого замыкания может привести к повреждению электросети и даже пожару. Поэтому всегда подходите к решению этого вопроса с осторожностью и точностью.

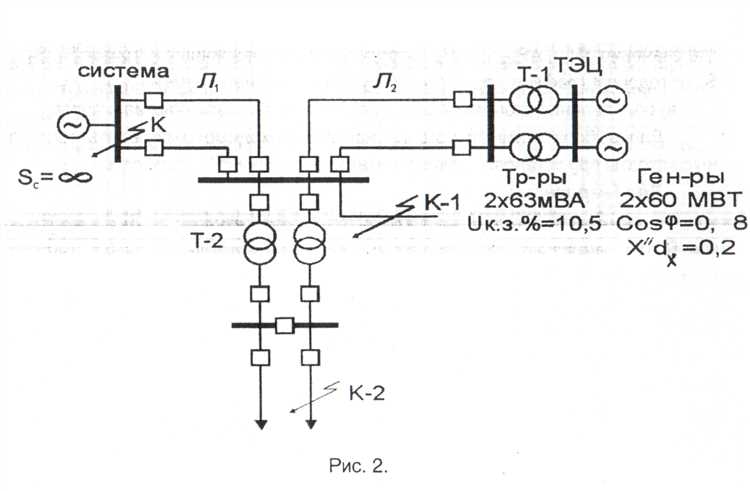

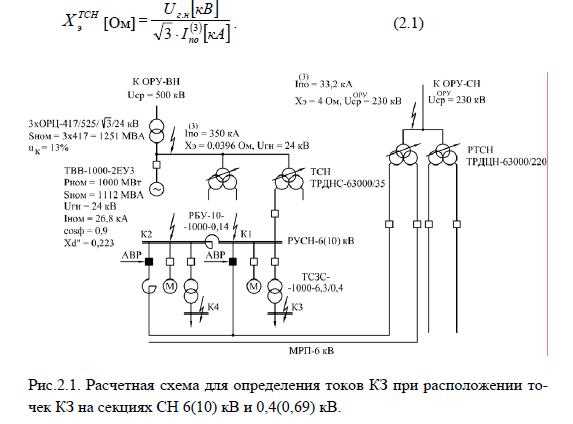

Методы расчёта тока короткого замыкания для силовых трансформаторов
1. Метод импеданса. Этот метод основан на учёте внутренних характеристик трансформатора, таких как активное и реактивное сопротивление, а также индуктивность обмоток. Ток короткого замыкания для трансформатора можно рассчитать по формуле:
Tкз = Uн / Zт
где Uн – номинальное напряжение трансформатора, Zт – полное импедансное сопротивление трансформатора, которое включает в себя активное и реактивное сопротивление обмоток. Метод импеданса используется для расчёта токов в короткозамкнутых трансформаторах, когда необходимо учитывать их внутреннюю сопротивляемость и индуктивность.
2. Метод симметричных компонент. Этот метод применяется для расчёта токов короткого замыкания при наличии асимметричных процессов, таких как однофазные или двухфазные замыкания. В этом случае рассчитываются составляющие тока, которые могут быть представленных как сумма симметричных компонент. Метод симметричных компонент даёт более точные результаты для трансформаторов, работающих в реальных условиях, когда асимметрия нагрузок может существенно влиять на характеристики тока короткого замыкания.
3. Метод теории цепей. Этот метод включает в себя решение цепей с использованием теоремы о круговых токах и узловых потенциалах. В случае с трансформаторами учитываются не только параметры самого устройства, но и реактивные цепи, а также влияние источников тока и ёмкости. Метод позволяет более детально проанализировать влияние внешних факторов на параметры тока короткого замыкания и уточнить расчёты для различных рабочих режимов трансформатора.
При расчёте тока короткого замыкания необходимо также учитывать временные характеристики работы защитных устройств, так как длительность короткого замыкания влияет на выбор защитных аппаратов и настройки устройств автоматики. Для этого важно учитывать параметры трансформатора, такие как тип масла, материалы обмоток и магнитопроводов, которые могут изменяться в зависимости от режима работы устройства.
Для повышения точности расчётов рекомендуется использовать комбинированные методы, включающие элементы всех вышеописанных подходов, с учётом особенностей эксплуатации конкретного трансформатора.
Инструменты для измерения тока короткого замыкания в сети
Для точного измерения тока короткого замыкания в электросети используются специализированные инструменты. Эти устройства позволяют не только фиксировать величину тока, но и эффективно диагностировать параметры работы сети в экстремальных условиях.
Наиболее популярные инструменты:
- Цифровые амперметры – используются для измерения постоянного или переменного тока в сети. Амперметры с функцией «короткое замыкание» позволяют определить мгновенное значение тока при возникновении КЗ.
- Клещи токовые – один из самых удобных инструментов для измерения тока без разрыва цепи. Это особенно важно при проверке КЗ в сложных участках электросети. Некоторые модели клещей оснащены функцией замера короткого замыкания с высокой точностью.
- Электрические тестеры с функцией короткого замыкания – устройства, специально разработанные для диагностики и проверки цепей на наличие замыканий. Эти приборы могут не только измерять ток, но и оценивать сопротивление замкнутых участков.
- Осциллографы – устройства для более глубокого анализа динамики тока в момент короткого замыкания. Осциллографы позволяют визуализировать графики изменения тока и оценивать его пики и колебания.
Для правильной оценки тока короткого замыкания важно учитывать несколько факторов:
- Особенности конфигурации сети и ее элементов.
- Уровень надежности измерений – для этого часто используются приборы с высокой частотой измерений и возможностью регистрации пиковых значений тока.
- Температурные условия эксплуатации – некоторые приборы могут давать погрешности при значительных колебаниях температуры.
В идеале, для эффективной диагностики и мониторинга состояния сети, необходимо использовать сочетание разных приборов, которые дают комплексное представление о текущем состоянии электросети и возможности возникновения КЗ.

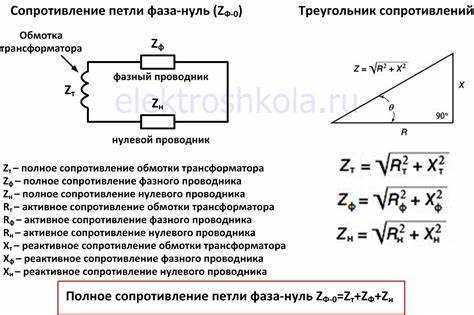

Влияние сопротивления на величину тока короткого замыкания
Сопротивление в цепи оказывает непосредственное влияние на величину тока короткого замыкания. Чем меньше сопротивление, тем выше ток, который может протекать через замкнутую цепь. Это объясняется законом Ома, который гласит, что ток пропорционален напряжению и обратно пропорционален сопротивлению: I = U / R, где I – ток, U – напряжение, R – сопротивление.
При коротком замыкании цепь с минимальным сопротивлением (например, провод с малым сопротивлением) приводит к протеканию тока максимальной величины, что чревато разрушением элементов электрической сети, возникновением тепловых и механических повреждений. Сопротивление замыкания зависит от материала проводников, длины проводов и других факторов, таких как температурные колебания и коррозия.
Для точного расчета тока короткого замыкания необходимо учитывать не только сопротивление проводников, но и импеданс трансформаторов, распределение сопротивления между фазы и землю, а также напряжение сети. Например, в трансформаторе с высокими сопротивлениями обмоток ток короткого замыкания может быть существенно ниже, чем в сети с минимальными потерями на сопротивление проводников.
Влияние сопротивления также проявляется на уровне защитных устройств. Высокие сопротивления замыкания могут привести к тому, что автоматические выключатели или предохранители не сработают вовремя. Важно, чтобы защитные устройства были правильно настроены на соответствующие значения тока, учитывая возможное сопротивление в сети.
Для оптимизации работы электросети и обеспечения безопасности важно минимизировать сопротивление в критических участках, таких как соединения, разъемы, а также правильно выбирать номинальные значения защитных устройств для различных участков цепи, принимая во внимание их влияние на величину тока короткого замыкания.
Ошибки при расчёте тока короткого замыкания и как их избежать
При расчёте тока короткого замыкания проектировщики и инженеры часто сталкиваются с рядом типичных ошибок, которые могут повлиять на безопасность и эффективность эксплуатации электросети. Чтобы избежать негативных последствий, важно учесть все ключевые факторы и правильно использовать соответствующие методы расчёта.
1. Игнорирование параметров проводников
Одна из распространённых ошибок – это недооценка влияния сопротивления проводников. При расчёте часто не учитывается падение напряжения в сети, которое может существенно изменить параметры тока короткого замыкания. Особенно важно это для длинных и слабо изолированных линий, где сопротивление проводников может значительно повлиять на результат.
Рекомендация: всегда включайте точные данные о сопротивлении проводников и учитывайте реальную длину кабеля в расчётах.
2. Неправильный выбор параметров трансформаторов
Неверно выбранные параметры трансформаторов могут привести к занижению или завышению тока короткого замыкания. Это особенно важно при использовании трансформаторов с высокими коэффициентами трансформации, где расчёт тока короткого замыкания должен учитывать не только номинальную мощность, но и характеристики трансформатора на момент короткого замыкания.
Рекомендация: учитывайте не только номинальные характеристики трансформатора, но и его реактивное сопротивление в цепи короткого замыкания.
3. Игнорирование характеристик защитных устройств
Часто проектировщики недооценивать влияние защитных устройств на ток короткого замыкания. Например, автоматические выключатели и предохранители обладают ограниченной пропускной способностью и могут снизить ток короткого замыкания, что требует корректировки расчёта для обеспечения точной работы устройства защиты.
Рекомендация: всегда учитывайте параметры защитных устройств, такие как время срабатывания и характеристику токов срабатывания, чтобы рассчитать точное значение тока короткого замыкания.
4. Ошибки в учёте напряжения короткого замыкания
Некоторые инженеры ошибаются при расчёте напряжения короткого замыкания, не принимая в расчёт его динамическое изменение в момент возникновения короткого замыкания. Напряжение в цепи может значительно снижаться, что влияет на величину тока, и этот фактор не всегда правильно учитывается в расчётах.
Рекомендация: используйте методики, которые учитывают изменение напряжения в процессе короткого замыкания, для получения более точных результатов.
5. Недооценка влияния параллельных цепей
При расчёте тока короткого замыкания часто не учитывается влияние параллельных цепей и их сопротивления. Это может привести к завышению или занижению расчётного тока. Особенно это актуально для сложных распределённых систем, где несколько линий могут одновременно участвовать в распределении тока.
Рекомендация: обязательно учитывайте параллельные соединения, их сопротивление и влияние на общий ток короткого замыкания при расчётах.
6. Неправильное применение стандартов
Ошибки могут возникать из-за неправильного применения стандартов и нормативов при расчёте. Неправильный выбор стандартов или игнорирование обновлений в методиках расчётов может привести к значительным ошибкам в проектировании и защите сетей.
Рекомендация: следите за актуальностью стандартов и применяйте их в полном объёме, учитывая все последние изменения в нормативных документах.
Избегая этих ошибок и внимательно подходя к каждому этапу расчёта, можно существенно повысить безопасность и надёжность электросетей, минимизируя риски возникновения аварийных ситуаций.
Практические рекомендации по выбору защитных устройств для сети
Правильный выбор защитных устройств для электросети критичен для обеспечения безопасности и долговечности оборудования. Для эффективной защиты необходимо учитывать несколько ключевых факторов: тип сети, характеристики проводки, характеристики устройств и возможные нагрузки.
- Тип сети: Для сети переменного тока (AC) и постоянного тока (DC) требуются различные устройства. Например, для защиты от короткого замыкания в сети переменного тока подойдут автоматические выключатели, в то время как для сетей DC необходимо использовать устройства, способные быстро разрывать цепь при коротком замыкании.
- Характеристики защитных устройств: Выбор устройства зависит от величины тока короткого замыкания, который может возникнуть в сети. Автоматические выключатели (АВ) должны иметь номинальный ток, превышающий нормальную рабочую нагрузку, но меньше максимального тока короткого замыкания. Для этого нужно учитывать токи, рассчитываемые по расчетам сети, либо проверенные эмпирически в конкретных условиях.
- Номинальный ток устройства: Автоматические выключатели выбираются с номинальным током, соответствующим максимальному току, который может быть в системе в нормальном режиме. При этом важно учитывать возможные резкие изменения нагрузки и характеристики проводки.
- Класс расцепителя: Класс расцепителя определяет скорость срабатывания устройства. Для сетей с короткими пиками токов рекомендуется выбирать устройства с характеристиками B, C, D, в зависимости от того, как быстро необходимо отключить нагрузку при коротком замыкании.
- Использование дифференциальных защит: В случае высокой вероятности возникновения замыканий на землю целесообразно установить устройства защиты от дифференциальных токов (УЗО). Они обнаруживают утечку тока и быстро отключают цепь, что помогает предотвратить поражение электрическим током.
- Перегрузочные токи: Важно учитывать способность защитных устройств выдерживать перегрузки. Для бытовых сетей достаточно устройств с возможностью работы при перегрузках до 1,5-2 раз от номинала. Для промышленных и высоконапряжённых сетей этот показатель может быть выше.
- Монтаж и установка: Устройство должно быть легко монтируемо и совместимо с уже существующими компонентами сети. Рассматривайте устройства с удобной схемой монтажа, подходящими размерами и возможностью легко изменить параметры срабатывания в зависимости от изменения условий эксплуатации.
Использование правильных защитных устройств позволяет минимизировать риск повреждения оборудования, обеспечивая безопасную эксплуатацию сети и предотвращая серьёзные аварии.
Вопрос-ответ:
Как можно рассчитать ток короткого замыкания в электросети?
Для расчёта тока короткого замыкания в электросети используют несколько методов. Наиболее распространённые из них — это метод эквивалентных схем и метод расчёта с использованием коэффициентов. В первом случае для определения тока короткого замыкания строится схема цепи, в которой учитываются все элементы сопротивлений, импедансов трансформаторов и линий. Во втором методе используются стандартные коэффициенты, которые зависят от мощности трансформаторов и длины линии. Также важно учитывать тип сети (звезда или треугольник) и количество фаз.
Какие факторы могут повлиять на величину тока короткого замыкания?
На величину тока короткого замыкания влияет несколько факторов. Во-первых, это сопротивление элементов сети, включая трансформаторы, кабели и соединения. Во-вторых, мощность трансформаторов, поскольку она определяет максимально возможный ток. В-третьих, длина линии и её сечение, так как они влияют на падение напряжения и сопротивление. Также важным фактором является расположение точки короткого замыкания, так как она может существенно изменить величину тока в зависимости от того, насколько близко она расположена к источнику питания.
Как правильно выбрать устройство защиты от короткого замыкания для сети?
Выбор устройства защиты от короткого замыкания зависит от нескольких параметров. Во-первых, необходимо учитывать номинальный ток сети и ток короткого замыкания, чтобы устройство было способно сработать при нужной величине тока. Во-вторых, важно выбрать правильный тип защиты (например, автоматический выключатель, предохранитель или защита от перегрузок), который будет адекватно реагировать на короткое замыкание. Также стоит учитывать время срабатывания устройства, чтобы минимизировать возможный ущерб от замыкания. Устройство должно быть рассчитано с учётом характеристик самой сети, её длины, сечения проводов и типа нагрузки.
Что происходит с электрической сетью во время короткого замыкания?
Во время короткого замыкания возникает резкое повышение тока в месте замыкания, что может привести к повреждению проводов, оборудования и даже к возгоранию. Это связано с тем, что сопротивление в месте замыкания резко падает, и энергия, подаваемая в систему, приводит к нагреву проводов и других элементов цепи. Короткое замыкание может вызвать выключение всей сети, если защита не сработает вовремя. Поэтому важно оперативно устранять такие неисправности, чтобы предотвратить более серьёзные повреждения.
Какую роль играют трансформаторы в расчёте тока короткого замыкания?
Трансформаторы играют ключевую роль в расчёте тока короткого замыкания, поскольку они определяют максимальную мощность, которую может передать сеть, и влияют на величину тока в момент короткого замыкания. При коротком замыкании трансформатор оказывает сопротивление, которое необходимо учитывать при расчёте. Чем больше мощность трансформатора, тем больше возможный ток короткого замыкания. Поэтому важно учитывать параметры трансформатора при проектировании системы защиты и расчёте тока короткого замыкания, чтобы устройство защиты сработало корректно и в нужный момент.
Как можно определить ток короткого замыкания в электросети?
Для определения тока короткого замыкания в электросети используют несколько методов, в зависимости от типа сети и оборудования. Один из распространенных способов — это расчет с использованием формулы, которая включает параметры сети, такие как сопротивление проводников и трансформаторов, а также характеристики генераторов. Важно учитывать такие факторы, как сопротивление замкнутого участка и его длина. Ток короткого замыкания рассчитывают с помощью закона Ома для замкнутой цепи, принимая во внимание падение напряжения на всех элементах сети.
Какие факторы могут влиять на величину тока короткого замыкания в сети?
Величина тока короткого замыкания зависит от множества факторов. Во-первых, это характеристики источников питания, таких как генераторы и трансформаторы, так как их внутреннее сопротивление влияет на ток в момент замыкания. Во-вторых, важным параметром является сопротивление проводников, которое может варьироваться в зависимости от их длины и материала. Также на ток короткого замыкания влияет место возникновения замыкания, так как от этого зависит количество элементов, через которые будет протекать ток. Напряжение в сети и тип ее подключения также могут существенно изменять величину тока короткого замыкания.
