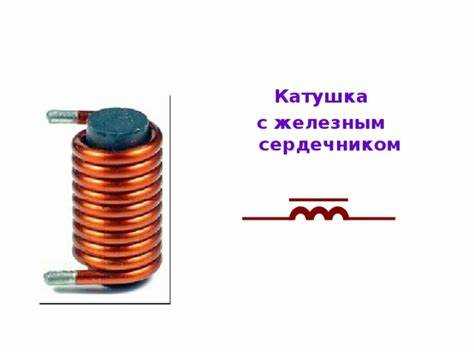

Катушка со стальным сердечником – это электромагнитный компонент, в котором сердечник изготовлен из ферромагнитной стали. Такое решение повышает индуктивность и снижает потери на вихревые токи, что улучшает стабильность работы в широком диапазоне частот.
Основные характеристики включают высокую магнитную проницаемость сердечника, что обеспечивает сильное магнитное поле при относительно низком энергопотреблении. Стальной сердечник обеспечивает механическую прочность и устойчивость к температурным воздействиям, что важно для промышленных условий эксплуатации.
Рекомендации по выбору касаются учета частотного диапазона и мощности нагрузки. Для высокочастотных цепей подходят катушки с ламинатированным или порошковым сердечником, снижающим токи Фуко. При выборе важно оценить параметр добротности (Q), чтобы избежать излишних потерь и перегрева.
Как выбрать катушку со стальным сердечником по техническим характеристикам
При выборе катушки со стальным сердечником важно учитывать рабочее напряжение – оно должно соответствовать параметрам вашего устройства, чтобы избежать перегрева и преждевременного выхода из строя. Обратите внимание на номинальный ток катушки: он должен превышать максимальный ток в цепи, чтобы обеспечить стабильную работу и избежать пробоя изоляции.
Индуктивность сердечника напрямую влияет на скорость срабатывания и энергию удержания катушки. Чем выше индуктивность, тем медленнее нарастание магнитного поля, что подходит для устройств с длительным включением. Для быстрых переключений выбирайте катушки с меньшей индуктивностью.
Материал сердечника влияет на магнитные потери и тепловыделение. Сталь с низким содержанием углерода снижает гистерезисные потери, что уменьшает нагрев и повышает долговечность. Толщина листов сердечника влияет на вихревые токи – чем тоньше листы, тем меньше потери.
Важно учитывать сопротивление обмотки: высокое сопротивление снижает ток и тепловую нагрузку, но уменьшает магнитную силу. Оптимальное значение зависит от конструкции катушки и требований к мощности.
Размеры катушки и способ крепления должны соответствовать монтажным требованиям оборудования. Обратите внимание на способ изоляции обмотки и степень защиты корпуса от внешних воздействий, чтобы обеспечить надежность в условиях эксплуатации.
Влияние материала сердечника на магнитные свойства катушки
Стальной сердечник усиливает магнитное поле катушки за счёт высокой магнитной проницаемости, которая у большинства сталей достигает 1000–5000, что в десятки раз выше, чем у воздуха. Это повышает индуктивность и увеличивает магнитный поток.
Важно учитывать тип стали: электротехническая сталь с низким содержанием углерода снижает потери на гистерезис и вихревые токи, что улучшает эффективность катушки в переменном магнитном поле. Углеродистая сталь повышает магнитную насыщаемость, но увеличивает потери.
Толщина листов сердечника влияет на вихревые токи. Тонкие изолированные листы уменьшают эти токи и снижают потери, сохраняя высокую индуктивность.
Для высокочастотных применений предпочтительны магнитные сплавы с высокой проницаемостью и низкими потерями, например, ферриты, однако в классических катушках со стальным сердечником используют листовую электротехническую сталь.
При выборе сердечника следует учитывать баланс между магнитной проницаемостью, потерями и насыщаемостью, чтобы обеспечить оптимальное рабочее состояние катушки в заданных условиях.
Основные параметры катушки для различных видов электромагнитных устройств
Диаметр и количество витков провода определяют индуктивность катушки. Для катушек со стальным сердечником индуктивность растёт в 5–10 раз по сравнению с катушками без сердечника при одинаковом числе витков.
Толщина провода влияет на максимальный ток и сопротивление. Для силовых электромагнитов обычно используют провода с сечением от 0,5 до 2 мм², что обеспечивает ток до 5–10 А без перегрева.
Материал сердечника – сталь с высоким магнитным проницаемым коэффициентом, например, электротехническая сталь, снижает потери на вихревые токи и увеличивает коэффициент индуктивности. Толщина и форма сердечника подбираются в зависимости от требуемой силы магнитного поля и рабочей частоты.
Длина и форма катушки влияют на распределение магнитного поля. Для электромагнитных клапанов предпочтительны катушки с длинным сердечником и компактным витковым пакетом для концентрированного поля.
Рабочее напряжение и частота задают требования к изоляции и материалам провода. Для частот выше 1 кГц важна минимизация паразитных емкостей и потерь в сердечнике.
Рекомендуется учитывать тепловой режим: максимальная температура изоляции должна быть не ниже 130 °C для долгосрочной эксплуатации, что влияет на выбор лака и изоляционных материалов.
Для катушек реле и датчиков важна точность индуктивности – отклонение не более 5%, что достигается строгим контролем числа витков и геометрии намотки.
Методы намотки провода и их влияние на работу катушки
Выбор способа намотки провода напрямую влияет на электрические характеристики катушки со стальным сердечником. Основные методы – плотная и рыхлая намотка, а также намотка слоями.
Плотная намотка уменьшает индуктивные потери за счёт снижения магнитного сопротивления. При этом уменьшается паразитная ёмкость между витками, что снижает потери на высоких частотах. Однако плотное расположение повышает механическое напряжение в проводе и требует тщательного контроля натяжения, чтобы избежать повреждений изоляции.
Рыхлая намотка увеличивает внутреннюю ёмкость катушки, что может привести к сдвигу резонансной частоты и росту потерь на высоких частотах. Зато она улучшает тепловой режим за счёт лучшей вентиляции, что важно для катушек с высокими токами.
Намотка слоями применяется для точной регулировки индуктивности и распределения магнитного поля по сердечнику. Каждый слой изолируется, что уменьшает межслойные короткие замыкания и позволяет достигать стабильных параметров в условиях переменных токов. При этом важно соблюдать одинаковое натяжение и толщину изоляционного слоя.
Для катушек со стальным сердечником рекомендуется использовать намотку с минимальным перекрещиванием витков, чтобы снизить вихревые токи и повысить добротность. Использование эмалированного провода с тонкой изоляцией позволяет увеличить количество витков без значительного роста габаритов катушки.
В итоге, выбор метода намотки должен учитывать рабочие частоты, токи и условия охлаждения. Для высокочастотных приложений предпочтительна плотная намотка с контролем натяжения. Для мощных катушек важна рыхлая намотка с хорошей вентиляцией.
Типичные проблемы эксплуатации катушек со стальным сердечником и способы их решения
Перегрев катушки. Основная причина – превышение номинального тока или недостаточное охлаждение. Для снижения температуры применяют катушки с увеличенным сечением провода или устанавливают дополнительные радиаторы. Важно контролировать рабочий ток, избегая превышения значения, указанного в технических характеристиках.
Магнитное насыщение сердечника. При работе с токами выше расчетных происходит потеря линейности магнитной проницаемости стали, что ведет к искажению выходного сигнала и снижению эффективности. Решение – использование сердечников из высококачественной электротехнической стали с низкими потерями и правильный подбор габаритов сердечника согласно нагрузке.
Коррозия стального сердечника. Возникает при воздействии влаги и агрессивных сред. Для защиты применяют лаковые покрытия, антикоррозионные пропитки или устанавливают катушки в герметичные корпуса с защитой от конденсата и пыли.
Механические повреждения изоляции провода. Вибрации и трение приводят к нарушению изоляции и коротким замыканиям. Рекомендуется использовать провода с усиленной изоляцией, а катушки фиксировать жестко, минимизируя подвижки внутри оборудования.
Потери на вихревые токи и гистерезис. Увеличивают тепловыделение и снижают КПД. Для уменьшения используют ламинированные сердечники или композитные материалы с изоляцией между слоями стали.
Регулярная диагностика включает измерение сопротивления обмоток, проверку температуры и визуальный осмотр. При выявлении отклонений проводят ремонт или замену, что продлевает срок службы и снижает риск аварийных ситуаций.

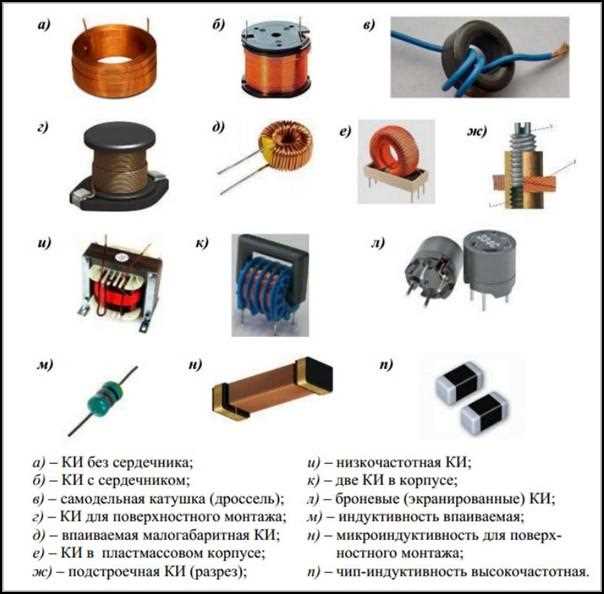

Сравнение катушек со стальным сердечником и с другими типами сердечников
Катушки со стальным сердечником выделяются высокой магнитной проницаемостью и прочностью, что обеспечивает стабильную индуктивность и повышенную нагрузочную способность. Однако у них есть особенности, которые отличают их от катушек с ферритовыми и воздушными сердечниками.
- Стальной сердечник
- Высокая индуктивность при компактных размерах.
- Большие потери на перемагничивание, что ограничивает работу на высоких частотах (обычно до нескольких сотен кГц).
- Повышенная механическая прочность и устойчивость к вибрациям.
- Используется в низкочастотных фильтрах, дросселях и трансформаторах с высокой мощностью.
- Ферритовый сердечник
- Минимальные потери на высоких частотах (от сотен кГц до десятков МГц).
- Меньшая механическая прочность по сравнению со стальным сердечником.
- Широко применяется в высокочастотных цепях, например, в радиотехнике и источниках питания.
- Индуктивность ниже, чем у стальных сердечников при тех же размерах.

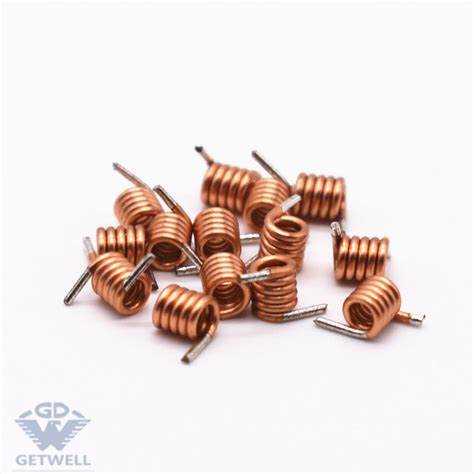

- Воздушный сердечник
- Отсутствие магнитных потерь и насыщения, что позволяет работать на очень высоких частотах (десятки и сотни МГц).
- Низкая индуктивность, требующая больших размеров для достижения заданных параметров.
- Используется в высокочастотных резонансных цепях и антеннах.
Рекомендации по выбору:
- Для низкочастотных и мощных приложений выбирайте катушки со стальным сердечником.
- Для работы на средних и высоких частотах оптимальны ферритовые сердечники.
- Если важна минимизация потерь на очень высоких частотах, предпочтителен воздушный сердечник.
Практические рекомендации по установке и подключению катушки со стальным сердечником
Перед монтажом проверьте целостность изоляции проводов и отсутствие механических повреждений на катушке. Катушка должна быть установлена на ровной, негорючей поверхности, обеспечивающей жёсткую фиксацию без вибраций.
При использовании катушки в цепях постоянного тока важно предусмотреть установку диода для защиты от обратных напряжений, вызванных индуктивностью сердечника. Диод подключается параллельно катушке, соблюдая полярность.
Для улучшения теплоотвода не закрывайте катушку со всех сторон, обеспечьте свободный доступ воздуха и избегайте установки рядом с источниками сильного нагрева.
После подключения проверьте сопротивление обмотки мультиметром – оно должно соответствовать значениям из паспорта изделия. Несоответствие указывает на дефекты или повреждения.
При длительной эксплуатации рекомендуется периодически проверять крепления и состояние изоляции, чтобы избежать ослабления контактов и возникновения коротких замыканий.
Вопрос-ответ:
Что собой представляет катушка со стальным сердечником и в чём её основное отличие от других типов катушек?
Катушка со стальным сердечником — это электромагнитная катушка, внутри которой находится стальной сердечник. Этот сердечник увеличивает магнитное поле, создаваемое катушкой, что повышает её эффективность и позволяет работать с более высокими нагрузками по сравнению с катушками без сердечника. Такой сердечник обычно изготавливается из ферромагнитного материала и служит для концентрации магнитного потока.
Какие особенности конструкции у катушек с стальным сердечником, влияющие на их работу?
Главная особенность конструкции — наличие ферромагнитного сердечника, который изменяет магнитные характеристики катушки. За счёт этого снижается магнитное сопротивление, что улучшает взаимодействие с электрическим током. При этом форма и материал сердечника могут влиять на индуктивность, сопротивление и нагрев устройства. Кроме того, такие катушки часто имеют большую массу и могут требовать дополнительного охлаждения.
В каких сферах чаще всего применяются катушки со стальным сердечником и почему?
Катушки с сердечником из стали широко используют в электромагнитных устройствах, таких как реле, электромагнитные клапаны, трансформаторы и магнитные усилители. Они подходят для ситуаций, где требуется сильное магнитное поле при относительно небольших габаритах катушки. Использование стального сердечника увеличивает мощность и чувствительность устройства, что особенно важно в промышленном и автомобильном оборудовании.
Как влияет наличие стального сердечника на долговечность и надёжность катушки?
Стальной сердечник улучшает стабильность работы катушки, так как магнитное поле становится более концентрированным и устойчивым. Это уменьшает вероятность перегрева и снижает износ компонентов, что положительно сказывается на сроке службы. Однако при сильных вибрациях или ударных нагрузках сердечник может подвергаться механическим повреждениям, поэтому важна качественная сборка и защита устройства.
Какие ограничения и недостатки характерны для катушек со стальным сердечником?
Основные ограничения связаны с тем, что сердечник из стали может создавать дополнительные потери энергии из-за гистерезиса и вихревых токов. Это приводит к некоторому нагреву и снижению КПД при работе на высоких частотах. Кроме того, такие катушки обычно тяжелее и больше по размеру, что может быть неудобно для компактных устройств. Также сердечник может создавать магнитные помехи вблизи других электронных компонентов.
Что представляет собой катушка со стальным сердечником и в чем её отличие от других типов катушек?
Катушка со стальным сердечником — это электромагнитная катушка, внутри которой находится стальной сердечник, повышающий магнитную проницаемость и усиливающий магнитное поле. В отличие от катушек с воздушным сердечником, такая конструкция обеспечивает более сильное магнитное поле при том же токе. Это влияет на улучшение параметров работы устройства, например, повышая индуктивность и позволяя использовать катушку в более широком диапазоне задач. Однако из-за наличия стального сердечника могут появляться потери на вихревые токи и гистерезис, что учитывается при проектировании.
