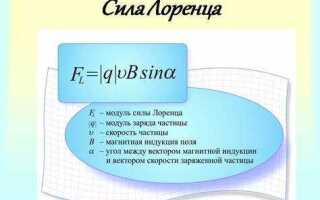

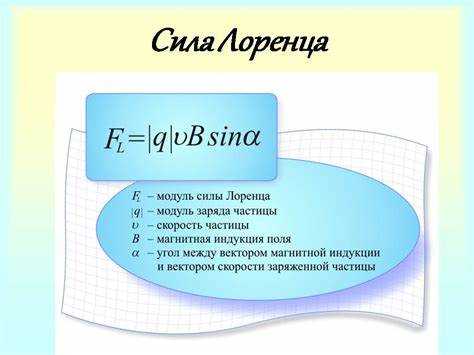

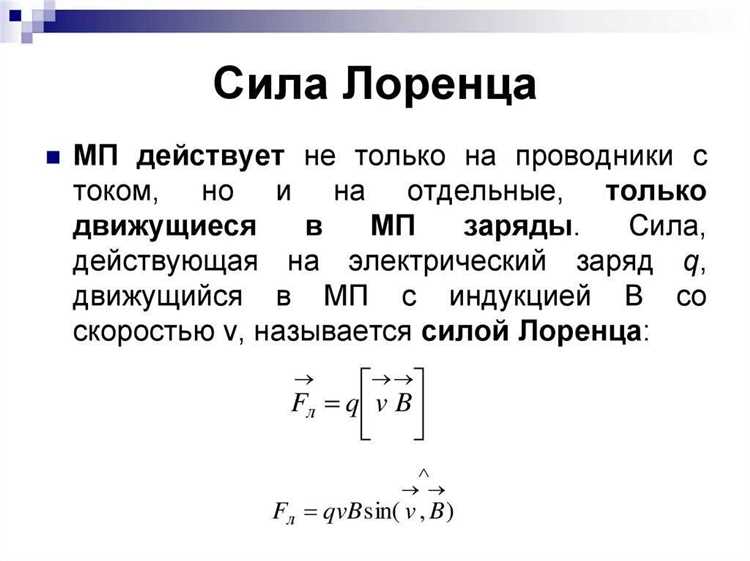

Сила Лоренца – это векторная величина, действующая на заряженную частицу, движущуюся в магнитном поле. Для её определения необходимо учитывать три параметра: направление вектора скорости v, вектора магнитной индукции B и знак заряда частицы. На рисунках эти векторы обычно обозначаются стрелками, при этом важно различать оси координат и ориентацию пространства (в и вне плоскости изображения).
Основной инструмент для анализа – правило левой руки. Оно применяется к отрицательно заряженным частицам (например, электронам). Если частица положительная, ориентация силы Лоренца определяется по правилу правой руки. Ладонь располагается так, чтобы линии магнитного поля входили в неё, а четыре пальца указывали направление движения частицы. Тогда отогнутый большой палец покажет направление силы Лоренца. Нарушение порядка применения этого правила – частая причина ошибок при интерпретации рисунков.
Следует внимательно анализировать обозначения: символ × указывает, что вектор направлен «вглубь» плоскости (от наблюдателя), а • – «из плоскости» (на наблюдателя). В случае, если один из векторов направлен под углом к плоскости, необходимо разложить его на составляющие и определить силу Лоренца по каждой из них. Это особенно важно при решении задач с диагональными траекториями или неоднородным магнитным полем.
Наиболее типичные ошибки – игнорирование направления заряда, неверное определение пространственной ориентации и путаница между правой и левой рукой. Чтобы исключить их, рекомендуется делать промежуточные наброски и явно отмечать все векторы на рисунке перед тем, как определить направление силы Лоренца.
Как определить направление вектора скорости заряженной частицы
Для точного определения направления вектора скорости заряженной частицы необходимо проанализировать траекторию её движения в момент времени, когда она входит в магнитное или электрическое поле. Вектор скорости всегда направлен по касательной к траектории частицы в рассматриваемой точке. Если траектория – прямая, вектор совпадает с направлением движения. При криволинейной траектории – строго по касательной, без учёта центростремительного ускорения.
Если частица влетает в однородное магнитное поле под углом, вектор скорости делится на две составляющие: перпендикулярную и параллельную линиям магнитной индукции. Перпендикулярная составляющая определяет радиус вращения, параллельная – поступательное движение вдоль поля. Общий вектор скорости будет наклонён относительно силовых линий и указывает на винтовую траекторию.
Для определения направления следует использовать начальные условия движения. Например, если известно, что положительно заряженная частица входит в поле слева направо, и нет отклонений, её вектор скорости направлен вправо. При наличии криволинейного участка и известном положении центра окружности, направление по касательной должно быть направлено в сторону, обеспечивающую вращение вокруг этого центра.

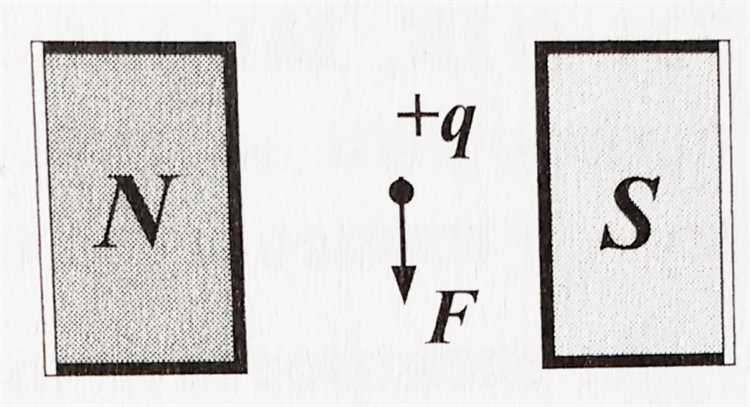

Если в задаче указан вектор магнитной индукции и направление силы Лоренца, определить вектор скорости можно через обратное применение правила левой руки для отрицательных зарядов и правой – для положительных. Расположив пальцы в направлении силы и магнитного поля, большой палец укажет на направление скорости.
Как понять ориентацию магнитного поля на схеме
Определение направления магнитного поля начинается с анализа обозначений на схеме. В подавляющем большинстве случаев используются специальные символы:
- Крестик (×) – вектор магнитного поля направлен внутрь плоскости рисунка (условно – «от нас»).
- Точка (•) – вектор магнитного поля направлен из плоскости рисунка (условно – «к нам»).
Если указано направление поля стрелкой, необходимо учитывать её отношение к координатной системе. При отсутствии стандартных символов анализ проводят по следам действия поля на заряженные частицы.
- Определи наличие и тип символов (× или •). Они дают однозначную информацию о векторе B.
- Если стрелка обозначает магнитное поле – смотри, параллельна ли она плоскости рисунка. Тогда направление магнитного поля задаётся стрелкой без символов.
- При отсутствии обозначений используй правило правого винта: если вращение от вектора тока к направления действия силы, то ось винта покажет направление магнитного поля.
- Если показано движение заряда и вектор силы Лоренца, восстанови направление поля по правилу левой (для отрицательных зарядов) или правой руки (для положительных):
- Пальцы – направление скорости (вектора v);
- Ладонь (или перпендикулярный вектор) – направление магнитного поля B;
- Отогнутый большой палец – направление силы Лоренца F.
Внимательно проверяй, какое именно обозначение используется: направление скорости и знак заряда радикально влияют на интерпретацию схемы.

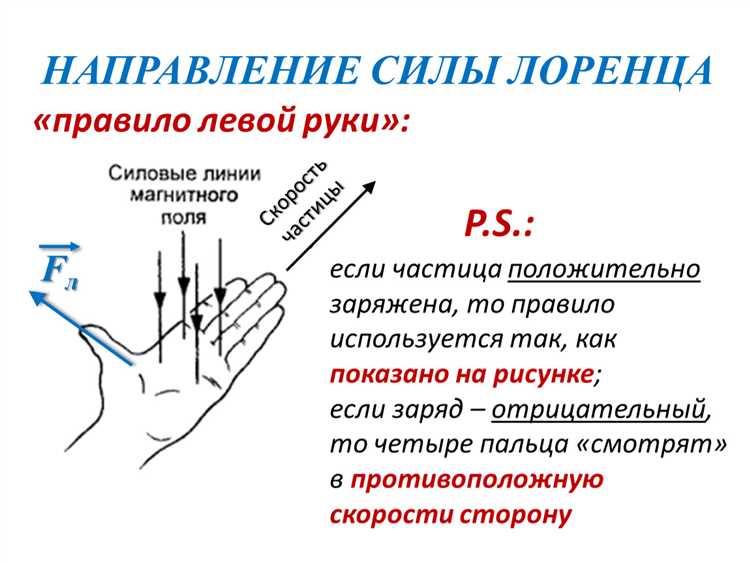

Правило левой руки: пошаговое применение к рисунку
Шаг 1. Определи направление магнитного поля. На рисунке магнитное поле обозначается прямыми линиями с крестиками (вектор направлен вглубь) или точками (вектор направлен из плоскости). Установи это направление – оно соответствует положению первых трёх пальцев левой руки.
Шаг 2. Сориентируй левую руку. Расположи руку так, чтобы:
- Пальцы указывали по направлению вектора магнитного поля от северного полюса к южному.
- Линия ладони (вектор скорости или тока) была перпендикулярна пальцам и направлена по движению положительно заряженной частицы (или против тока для отрицательной).
Шаг 3. Определи направление силы Лоренца. Большой палец, отставленный под прямым углом к остальным, указывает направление силы, действующей на заряд. Убедись, что три вектора (магнитное поле, скорость заряда, сила Лоренца) взаимно перпендикулярны.
Пример: Если частица летит влево, магнитное поле направлено вглубь страницы (обозначено крестиками), то пальцы указывают вглубь, ладонь – влево, а сила Лоренца будет направлена вниз (в сторону большого пальца).
Важно: Правило левой руки применимо только к заряженным частицам в магнитном поле и только при наличии их движения. Для покоящихся зарядов сила Лоренца равна нулю.

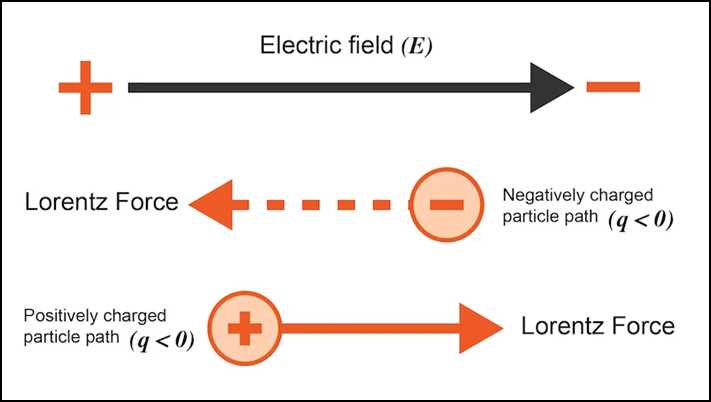

Как отличить положительный заряд от отрицательного на изображении
На изображениях с направлением силы Лоренца ключевую роль играет ориентация векторов: скорости частицы, магнитного поля и силы. Чтобы определить знак заряда, необходимо анализировать их взаимное расположение с опорой на правило левой и правой руки.
Если вектор магнитного поля B показан стрелкой (обычно слева направо или сверху вниз), а вектор скорости v направлен под углом или перпендикулярно к нему, следует применить:
- Правую руку – для положительного заряда. Пальцы направляются по v, поворот ладони – по B, отогнутый большой палец показывает направление силы Лоренца F.
- Левую руку – для отрицательного заряда. Аналогичное расположение пальцев, но результат будет противоположен вектору F для правой руки.
Чтобы отличить знак заряда на изображении, выполните следующие действия:
- Найдите вектор скорости – он обозначает направление движения частицы.
- Определите направление магнитного поля – обычно обозначено символами «крест» (вектор входит в плоскость) или «точка» (вектор выходит из плоскости).
- Обратите внимание на вектор силы Лоренца – указывается либо явно, либо по направлению отклонения траектории.
- Примените правило правой руки. Если направление силы совпадает с направлением, указываемым большим пальцем, заряд положительный. Если противоположно – отрицательный.
Например, если вектор v направлен вправо, B – вглубь (крест), а сила направлена вверх, то при правой руке большой палец указывает вверх – заряд положительный. Если сила направлена вниз – заряд отрицательный.
Распознавание ключевых ошибок при интерпретации рисунков с силой Лоренца
Ошибка №1: Неверное определение направления тока
На рисунках часто изображают проводник или элемент цепи, но не указывают направление тока стрелкой. Без этой информации учащиеся принимают направление произвольно, что приводит к ошибке при использовании правила левой руки. Перед анализом обязательно уточняйте, где ток входит и выходит из участка проводника. Если указано движение положительных зарядов, то это и есть направление тока.
Ошибка №2: Игнорирование ориентации магнитного поля
Магнитное поле обозначается линиями с крестиками (вектор B «внутрь экрана») или точками (вектор B «из экрана»). Часто путают обозначения, что полностью меняет результат. При определении направления силы Лоренца всегда обращайте внимание на условные обозначения и сверяйтесь с направлением вектора B.
Ошибка №3: Применение правила левой руки к положительно заряженной частице
Правило левой руки применяется к электрону или другому отрицательному заряду. Если на рисунке изображена положительно заряженная частица (например, протон), необходимо использовать правую руку. Неверное применение правила приводит к ошибке на 180° в направлении силы Лоренца.
Ошибка №5: Незнание того, что сила Лоренца действует только на движущийся заряд
Иногда учащиеся пытаются определить силу Лоренца для неподвижного заряда. На рисунках могут быть изображены заряды в покое, и это сбивает с толку. Помните: сила Лоренца равна F = q(v × B), и если v = 0, то F = 0. Перед применением правила убедитесь, что заряд действительно движется.

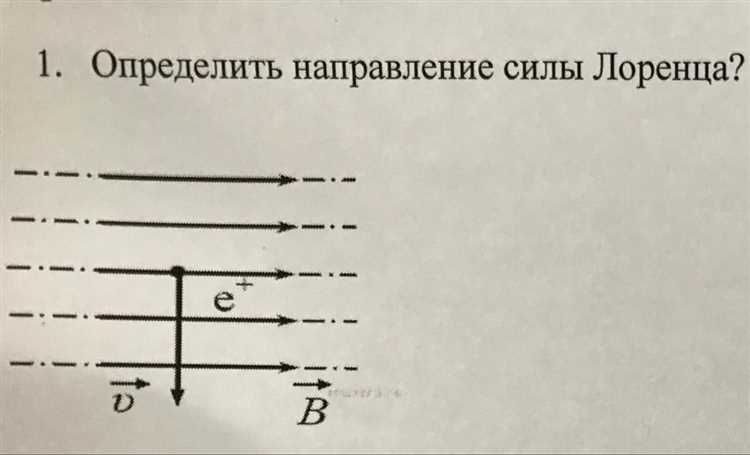

Анализ типовых экзаменационных задач с визуальным определением направления силы
На экзаменах обычно встречаются три варианта исходных данных: вектор скорости направлен перпендикулярно магнитному полю, параллельно или под углом. При перпендикулярном расположении направление силы определяется однозначно по правилу правой руки, а величина максимальна. Если угол между векторами меньше 90°, то сила рассчитывается с учётом косинуса угла, а направление сохраняется согласно правилу.
Визуальные задачи часто включают рисунки с обозначением векторов в декартовой системе координат. Важно последовательно определить ориентацию осей и направление движения заряда. Для отрицательных частиц знак направления силы инвертируется, что должно быть учтено до применения правила правой руки.
Рекомендуется разбивать задачу на этапы: 1) определить знак заряда; 2) определить направление скорости и магнитного поля; 3) применить правило правой руки или левую для отрицательных частиц; 4) отметить направление силы и проверить перпендикулярность полученного вектора относительно исходных.
Визуальный разбор экзаменационных рисунков требует внимательности к деталям: размеры стрелок могут символизировать относительные величины, а углы – направление силового воздействия. Игнорирование этих признаков приводит к ошибкам.
При подготовке к экзамену полезно тренироваться на разных конфигурациях: с направлением поля вверх, вниз, влево и вправо, а также с движением частиц в разных плоскостях. Это улучшит навыки мгновенного определения направления силы Лоренца без дополнительных вычислений.
Вопрос-ответ:
Как по рисунку определить направление силы Лоренца для положительного заряда?
Для положительного заряда направление силы Лоренца находится с помощью правила левой руки. Если представить, что ладонь направлена так, чтобы линии магнитного поля входили в ладонь, а четыре вытянутых пальца указывали направление движения заряда, то отогнутый под прямым углом большой палец покажет направление силы. На рисунке обычно изображены векторы скорости, магнитного поля и силы, и направление силы совпадает с тем, куда указывает большой палец.
Почему направление силы Лоренца зависит от знака заряда?
Направление силы Лоренца связано с знаком заряда, потому что при положительном заряде сила действует по одному направлению, а при отрицательном — в противоположном. На рисунке для положительного заряда можно использовать правило левой руки, а для отрицательного — правило правой руки. Это связано с тем, что сила пропорциональна векторному произведению скорости на магнитное поле, а знак заряда меняет знак этого векторного произведения, отражаясь в обратном направлении силы.
Как понять направление вектора скорости и магнитного поля на схеме?
На рисунке направление вектора скорости обычно обозначается стрелкой, показывающей путь движения частицы. Вектор магнитного поля чаще всего изображается стрелками, направленными в сторону от или к наблюдателю. Иногда для обозначения поля, идущего на наблюдателя, используют точки, а для поля, идущего от наблюдателя — крестики. Точное понимание этих обозначений помогает правильно определить силу, действующую на заряд.
Можно ли определить направление силы Лоренца, если рисунок двухмерный и отсутствует указание направления поля?
Без информации о направлении магнитного поля определить направление силы Лоренца невозможно. На двумерном рисунке важно, чтобы была указана ориентация поля относительно движения заряда. Если поле направлено перпендикулярно плоскости рисунка (от или к наблюдателю), его направление обозначают специальными символами (точки или крестики). Без этих обозначений определить силу нельзя, так как она зависит от векторного произведения скорости на магнитное поле.
Как связаны правила левой и правой руки с направлением силы Лоренца?
Правила левой и правой руки служат для определения направления силы Лоренца в зависимости от знака заряда. Для положительного заряда применяется правило левой руки: четыре пальца указывают скорость, магнитное поле входит в ладонь, а большой палец показывает силу. Для отрицательного заряда направление силы противоположно, поэтому применяется правило правой руки или инвертируется результат левой руки. Это простой метод, позволяющий визуально ориентироваться по рисунку.
