Тип и конструкция изоляторов на линиях электропередачи (ЛЭП) являются важным индикатором номинального напряжения линии. Визуальный осмотр изоляторной подвески позволяет с высокой точностью определить диапазон напряжения без необходимости прибегать к измерительным приборам. Это особенно актуально при техническом обследовании, проектировании обходов и идентификации линий в полевых условиях.
На линиях до 1 кВ используются штыревые изоляторы, закрепляемые непосредственно на опоре. Для сетей 6–10 кВ характерны подвесные стеклянные или полимерные изоляторы в количестве 1–2 штук. При напряжении 35 кВ число стандартных стеклянных или фарфоровых тарелок увеличивается до 3–4. Для ЛЭП 110 кВ обычно устанавливаются гирлянды из 6–8 тарельчатых изоляторов. Напряжения 220 кВ требуют уже 12–15 единиц в гирлянде, а на линиях 500 кВ – до 22–25 изоляторов.
Форма, цвет и материал изоляторов также дают дополнительную информацию: стеклянные элементы с зелёным оттенком чаще используются в диапазоне 35–220 кВ, фарфоровые – на более высоких напряжениях, полимерные изоляторы – преимущественно на новых и модернизированных участках. Количество и тип креплений, а также расстояние между гирляндами, также коррелируют с уровнем напряжения.
Правильная идентификация напряжения по типу изоляторов требует практического опыта и знания стандартизированных конфигураций, применяемых в различных регионах. При необходимости уточнения рекомендуется сверять наблюдаемые характеристики с данными типовых решений, утверждённых нормативными документами, такими как ПУЭ и ГОСТ.
Как количество колпачков штыревых изоляторов связано с уровнем напряжения
Штыревые изоляторы применяются в воздушных линиях электропередачи (ВЛ) напряжением до 35 кВ. Основной элемент конструкции – колпачки, обеспечивающие необходимую длину пути утечки и механическую прочность. Количество колпачков прямо пропорционально уровню рабочего напряжения.
Для ВЛ напряжением 6–10 кВ обычно используется один колпачок. При напряжении 20 кВ требуется минимум два, а для 35 кВ – не менее трёх. Каждый дополнительный колпачок увеличивает путь утечки на 130–150 мм, что критически важно при эксплуатации в условиях загрязнённой среды и высокой влажности.
При выборе изолятора важно учитывать не только номинальное напряжение, но и категорию загрязнённости. Например, в промышленной зоне для 10 кВ рекомендуется использовать двухколпачковый изолятор вместо стандартного одноколпачкового. Это снижает вероятность перекрытий и продлевает срок службы оборудования.
Рекомендация: при проектировании линий учитывать не только номинал, но и климатические факторы, уровень загрязнения, тип опоры. Избыточное снижение количества колпачков ради экономии недопустимо – это ведёт к авариям и перерасходу средств на ремонт.

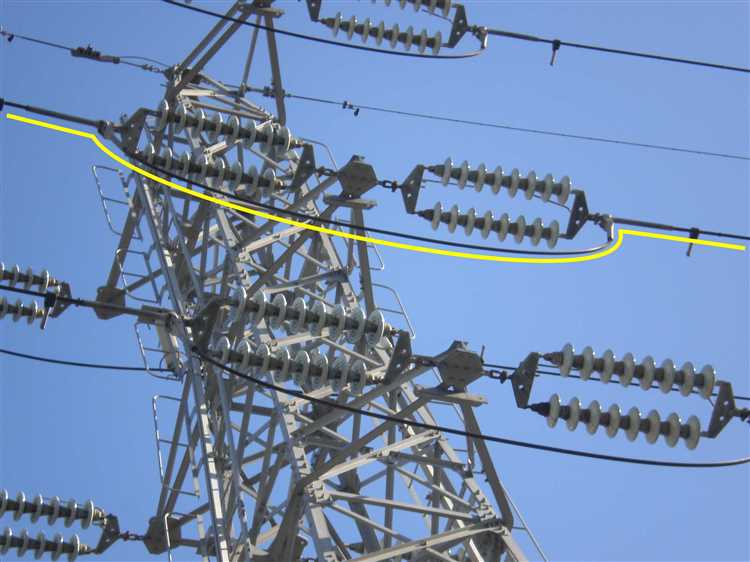

Отличия гирлянд стержневых изоляторов на линиях 110–500 кВ
Стержневые изоляторы применяются на ЛЭП 110–500 кВ преимущественно в виде гирлянд, отличающихся по конструкции, количеству секций и способу крепления. Характер гирлянды зависит от уровня напряжения, климатических условий и механических нагрузок.
- 110 кВ: используются одиночные или сдвоенные стержневые изоляторы длиной до 1,5 м. Устанавливаются вертикально на кронштейнах. Механическая прочность – до 40 кН. Обычно выполняются из стекла или фарфора с минимальной длиной пути утечки – 2,5 см/кВ.
- 220 кВ: применяются гирлянды из двух или трёх изоляторов по 1,8–2 м. Расположение – вертикальное или V-образное. Увеличена механическая прочность до 70 кН. Путь утечки – не менее 3 см/кВ. Возможна установка промежуточных дистанционных распорок для стабилизации конструкции при обледенении.
- 330 кВ: гирлянды включают 3–4 стержневых изолятора длиной до 2,2 м. Часто используется горизонтальное крепление для распределения механической нагрузки. Вводится защита от перекрутки соединений. Применяются усиленные изоляторы с антикоррозионным покрытием металлических деталей.
- 500 кВ: применяются многосекционные гирлянды из 4–6 изоляторов по 2,5 м. Расположение – вертикальное, с растяжками и виброгасителями. Требования к пути утечки – от 3,5 см/кВ. Используются полимерные материалы с кремнийорганическим покрытием, устойчивые к УФ-излучению и загрязнениям. Механическая прочность – свыше 120 кН.
При осмотре линии важно учитывать форму и количество изоляторов в гирлянде. Увеличение длины, количества секций и применение дополнительных стабилизирующих элементов – признаки более высокого класса напряжения. Также необходимо обращать внимание на способ крепления – горизонтальное крепление и растяжки чаще применяются на линиях 330 кВ и выше.
Признаки линейных изоляторов для ЛЭП сверхвысокого напряжения
Увеличенная длина гирлянды: Для ЛЭП напряжением 500 кВ и выше количество изоляторов в гирлянде достигает 20 и более штук. Общая длина гирлянды может превышать 4 метра, что необходимо для обеспечения требуемой электрической прочности и габарита по воздуху.
Тип изоляционного материала: Преобладают стеклянные или фарфоровые колпаки с высокой механической прочностью. Также применяются композитные изоляторы с фибергласовой арматурой и кремнийорганическим защитным покрытием, устойчивым к ультрафиолету и загрязнению.
Форма и диаметр: Колпаки изоляторов имеют увеличенный диаметр (до 280–300 мм), что снижает вероятность перекрытия при загрязнении. Композитные изоляторы оснащаются развитым ребрением, увеличивающим путь утечки.
Масса и нагрузка: Механическая прочность одного звена гирлянды может достигать 160 кН. Это необходимо для устойчивости к гололёдным нагрузкам и натяжению проводов на длинных пролётах.
Устойчивость к коррозии и климатическим воздействиям: Металлические элементы имеют антикоррозионное цинковое покрытие. Изоляторы рассчитаны на работу при температурах от –60 до +50 °C и в условиях повышенной загрязнённости атмосферы.
Наличие гасителей колебаний: На гирляндах часто устанавливаются спиральные демпферы или гасители вибраций, предотвращающие усталостное разрушение арматуры от ветровых колебаний.
Идентификация по маркировке: Изоляторы для ЛЭП 750 кВ и выше маркируются индивидуальными кодами, указывающими тип, производителя, механическую прочность и год выпуска, что упрощает контроль и обслуживание.
Как определить класс напряжения по форме и длине подвесной гирлянды
Подвесные гирлянды изоляторов используются на линиях электропередачи для механической поддержки проводов и изоляции от опор. Длина и форма гирлянды напрямую связаны с уровнем напряжения линии.
Чем выше напряжение ЛЭП, тем длиннее гирлянда. Для линий напряжением 110 кВ обычно применяются гирлянды длиной около 1–1,2 метра, состоящие из 6–8 колпачковых изоляторов. На ЛЭП 220 кВ количество изоляторов в гирлянде увеличивается до 12–15 штук, что соответствует длине около 2–2,5 метров. Для напряжений 330–500 кВ длина может достигать 3,5–5 метров с числом изоляторов от 20 и выше.
Форма гирлянды также имеет значение. На ЛЭП до 110 кВ чаще встречаются прямые гирлянды без отклонений. Для более высоких напряжений используется V-образное или кольцевое расположение, обеспечивающее лучшую устойчивость к качанию и распределение электрического поля.
При визуальном осмотре можно оценить не только длину, но и плотность компоновки. Чем больше зазоров между изоляторами и чем крупнее их диаметр, тем выше вероятность, что линия относится к классу от 330 кВ и выше.
Важно учитывать среду эксплуатации: в условиях повышенного загрязнения или на морском побережье гирлянды часто удлиняются на 2–4 изолятора по сравнению со стандартом для данного напряжения.
Определение класса напряжения по подвесной гирлянде требует оценки сразу нескольких признаков – длины, количества изоляторов, их компоновки и формы подвеса. Точные измерения с последующим сопоставлением с нормативами ГОСТ позволяют достоверно классифицировать линию.
Влияние климатических условий на выбор и внешний вид изоляторов
Климат напрямую влияет на конструкцию, материал и форму изоляторов, используемых на ЛЭП. При выборе изоляционной арматуры учитываются осадки, температура, влажность, уровень загрязнения атмосферы и ветровые нагрузки. Неправильный подбор изоляторов по климату приводит к ускоренному старению, поверхностным пробоям и потерям напряжения.
- Высокая влажность и частые дожди: рекомендуется применение изоляторов с увеличенным ползущим током, глубокими ребрами и гидрофобным покрытием. В условиях морского климата предпочтительны стеклянные и композитные изоляторы, устойчивые к коррозии.
- Снежные и обледеневшие районы: критичны изоляторы с минимальным количеством выступов, на которых скапливается лед. Оптимальны гладкие стеклянные изоляторы с низкой водопоглощаемостью.
- Пустынные зоны с пыльной атмосферой: используются изоляторы с увеличенной длиной пути утечки и самоочищающейся формой. Силиконовые оболочки с антипригарными свойствами минимизируют отложения пыли.
- Промышленные регионы с загрязнённой атмосферой: необходимы изоляторы с кремнийорганическим покрытием или гидрофобными материалами, чтобы исключить токопроводящие отложения. Требуется регулярная диагностика состояния поверхности.
- Районы с высокими ветровыми нагрузками: изоляторы выбираются с учетом аэродинамических характеристик и механической прочности. Предпочтительны компактные подвесные типы, устойчивые к вибрации и качаниям.
Внешний вид изолятора зависит от климатической зоны: в северных регионах чаще используются гладкие стеклянные диски, в южных – ребристые полимерные стержневые конструкции. Цвет изоляторов (прозрачный, коричневый, серый) подбирается с учетом поглощения солнечного излучения и загрязняемости поверхности.
Различия в креплении изоляторов на ЛЭП разных классов напряжения
Крепление изоляторов на линиях электропередачи (ЛЭП) зависит от номинального класса напряжения, что обусловлено как электрическими, так и механическими требованиями. Для ЛЭП низкого и среднего напряжения (до 35 кВ) применяются преимущественно подвесные и штыревые изоляторы с креплением на кронштейнах или изолирующих траверсах. Они фиксируются при помощи металлических скоб или зажимов, обеспечивающих надежный контакт и легкость замены.
В ЛЭП высокого и сверхвысокого напряжения (110 кВ и выше) применяются секционные сборки изоляторов, закрепленные с помощью специализированных анкерных конструкций. Здесь используются усиленные стальные тросы и специальные клиновые крепежи, способные выдерживать значительные механические нагрузки от ветровых и ледовых воздействий. Изоляционные цепи включают множество элементов, что требует повышенной точности монтажа и натяжения для минимизации вибраций и предотвращения микротрещин.
Для УВНЛ (220–500 кВ и выше) крепеж предусматривает обязательное применение виброгасящих устройств и компенсаторов напряжений, интегрированных в изоляторные подвески. Используются металлические фермы и жесткие анкеры, которые фиксируют изоляторы в строго заданном положении, предотвращая смещение под действием сил натяжения проводов. Это снижает риск электрических пробоев и продлевает срок службы элементов.
Рекомендации по выбору крепежа базируются на расчетах механической устойчивости и электрической прочности с учетом климатических условий эксплуатации. Для ЛЭП свыше 110 кВ предпочтительно применять усиленные анкерные крепления с контролируемой натяжкой, а для сетей до 35 кВ – стандартные подвесные крепления с возможностью быстрой замены изоляторов без демонтажа основной конструкции.
Ошибки при визуальном определении напряжения по типу изоляторов
Основная ошибка заключается в попытке напрямую связать количество и форму дисков изолятора с номинальным напряжением ЛЭП без учета эксплуатационных и конструктивных особенностей линии. Например, одинаковое количество дисков может использоваться для разных напряжений из-за различных климатических условий или повышенных требований к изоляции.
Частая ошибка – оценка напряжения по виду изоляторов, не учитывая их тип и материал. Стеклянные, фарфоровые и композитные изоляторы имеют различную электроизоляционную прочность, что влияет на количество и размеры дисков при одинаковом номинале напряжения.
Неверно считать, что длина цепочки изоляторов всегда пропорциональна напряжению. Увеличение числа дисков может быть связано с повышенной загрязнённостью в районе установки, требующей большего рабочего зазора, а не увеличением напряжения.
Рекомендуется сопоставлять визуальную оценку с проектной документацией, учитывая региональные стандарты и технические условия эксплуатации. Для точного определения напряжения необходимо учитывать тип крепления, маркировку на изоляторах и их конструктивные особенности.
Ошибки возникают при игнорировании состояния изоляторов. Повреждения, трещины и загрязнения изменяют рабочие параметры, что затрудняет определение номинала по внешнему виду.
Вопрос-ответ:
Как определяется номинальное напряжение линии электропередачи по типу изолятора?
Для определения номинального напряжения ЛЭП по типу изолятора обычно учитывают количество секций изолятора и его конструктивные особенности. Каждая секция изолятора рассчитана на определённое максимальное напряжение пробоя. Умножая это напряжение на число секций, получают максимальное рабочее напряжение, на которое рассчитан данный изолятор и, соответственно, линия.
Почему важен тип изолятора для выбора напряжения ЛЭП?
Тип изолятора влияет на электрическую прочность и устойчивость линии к внешним воздействиям, таким как загрязнение, влажность или механические нагрузки. От правильного выбора зависит безопасность и долговечность линии, а также минимизация риска возникновения аварий из-за пробоя изоляции.
Какие существуют основные виды изоляторов, применяемых для разных напряжений ЛЭП?
Чаще всего в линиях электропередачи применяются стеклянные, фарфоровые и композитные изоляторы. Стеклянные и фарфоровые используются на линиях с напряжением от низкого до высокого, они надёжны и устойчивы к старению. Композитные изоляторы легче и обладают повышенной стойкостью к загрязнениям, поэтому их применяют в сложных климатических условиях или на линиях сверхвысокого напряжения.
Как влияет количество секций изолятора на максимальное рабочее напряжение ЛЭП?
Количество секций изолятора напрямую связано с максимально допустимым напряжением линии. Каждая секция рассчитана на определённое напряжение, обычно в пределах нескольких десятков киловольт. Увеличивая число секций, можно повысить общий допустимый уровень напряжения, что позволяет эксплуатировать ЛЭП при более высоких значениях напряжения.
Какие факторы следует учитывать при выборе изоляторов для линий с определённым напряжением?
При выборе изоляторов учитывают номинальное напряжение линии, климатические условия местности, уровень загрязнённости воздуха, механические нагрузки и возможные колебания напряжения. Все эти параметры влияют на выбор типа, материала и количества секций изолятора, чтобы обеспечить надёжную работу линии и минимизировать риски пробоя.
Как по типу изоляторов можно определить рабочее напряжение линии электропередачи?
Тип изоляторов напрямую связан с напряжением линии электропередачи. Каждому виду изолятора соответствует определённый диапазон напряжений, который он способен выдерживать без пробоя. Например, одиночные стеклянные или фарфоровые изоляторы обычно применяются в линиях с напряжением до нескольких десятков киловольт. Для более высоких напряжений используют составные изоляторы, состоящие из нескольких звеньев. По количеству и конструкции изоляторов можно сделать вывод о примерном уровне напряжения ЛЭП, что помогает при визуальном осмотре или анализе документации. Такой метод определения удобен для оперативной оценки параметров линий без специального оборудования.
