Определение направления вектора магнитной индукции имеет ключевое значение при анализе магнитных полей, создаваемых проводниками с током, соленоидами и постоянными магнитами. Вектор магнитной индукции обозначается как B и направлен так, как указывает северный полюс магнитной стрелки, помещённой в данную точку поля.
Для линейных проводников с током направление вектора B определяют с помощью правила правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то согнутые пальцы покажут направление линий магнитной индукции. Это правило особенно эффективно при работе с одиночными прямыми проводниками и важно для анализа распределения магнитного поля вокруг них.
В случае кругового тока или соленоида используется аналогичное правило буравчика (или винта): если вращение ручки буравчика совпадает с направлением тока в витках, то поступательное движение буравчика укажет направление вектора B внутри соленоида. Это критически важно при проектировании катушек индуктивности и электромагнитов.
При анализе магнитного поля постоянных магнитов следует учитывать, что вектор B направлен от северного полюса к южному вне магнита и от южного к северному – внутри магнита. Это знание необходимо при моделировании магнитных цепей и расчётах взаимодействия между магнитами.
Как применяется правило буравчика для определения направления вектора

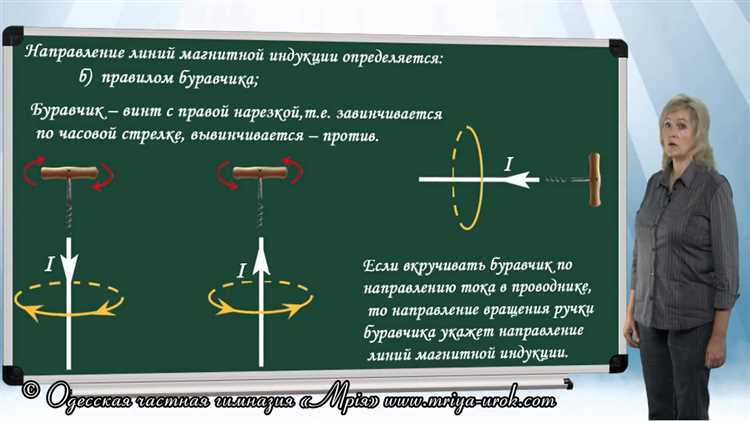

Правило буравчика используется для нахождения направления вектора магнитной индукции в случае прямолинейного тока. Если вращать буравчик (или воображаемый винт) по ходу тока, то поступательное движение вдоль оси покажет направление вектора магнитной индукции B. Этот метод актуален при анализе проводников с током, особенно в лабораторных условиях или при расчетах магнитного поля.
Например, если ток течёт по прямому вертикальному проводнику вверх, то вращение буравчика по часовой стрелке вокруг проводника даст направление вектора B – по окружности, охватывающей проводник, то есть по касательной к этим окружностям в каждом конкретном месте. Такое направление определяется вектором, направленным по касательной к магнитной линии, соответствующей заданной точке пространства.
Для кольцевого тока (например, в соленоиде) правило буравчика применяется иначе: если обхватить катушку правой рукой так, чтобы пальцы указывали направление тока в витках, то вытянутый большой палец покажет направление вектора магнитной индукции внутри катушки.
При практическом применении важно учитывать ориентацию проводника в пространстве и визуализировать магнитные линии: они всегда замкнуты, и направление вектора B меняется в зависимости от положения относительно источника тока. Правило буравчика помогает быстро определить направление поля без необходимости в сложных расчетах.
Когда используется правило правой руки и в чём его отличие
Правило правой руки применяется для определения направления вектора магнитной индукции, создаваемого прямолинейным током. Если правую руку расположить так, чтобы большой палец указывал вдоль направления тока, то изогнутые пальцы покажут направление магнитных линий. Это правило актуально при анализе магнитного поля вокруг проводника, в катушках и соленоидах.
Отличие правила правой руки от правила левой руки заключается в назначении: первое используется для поля, второе – для силы. Правило правой руки связывает направление тока с направлением создаваемого магнитного поля. В отличие от него, правило левой руки показывает направление силы Лоренца, действующей на проводник с током в магнитном поле. Эти правила нельзя взаимозаменять, поскольку они описывают разные физические явления.
Применение правила правой руки важно при проектировании электромагнитных устройств, таких как трансформаторы и электродвигатели, где необходимо точно учитывать направление создаваемого поля. Нарушение этого правила приводит к некорректной ориентации магнитных потоков, что снижает эффективность работы оборудования.
Как определить направление вектора в проводнике с током
Для определения направления вектора магнитной индукции вокруг проводника с током используется правило правой руки. Расположите правую руку так, чтобы большой палец указывал в сторону движения тока. Согнутые пальцы покажут направление линий магнитного поля, то есть направление вектора магнитной индукции.
Если проводник расположен вертикально и ток направлен вверх, то линии магнитного поля будут образовывать концентрические окружности в плоскости, перпендикулярной проводнику, и направление поля будет по часовой стрелке, если смотреть сверху. При токе вниз – против часовой стрелки.
Для прямого участка проводника вектора магнитной индукции в каждой точке поля ориентированы по касательной к окружности, центр которой – ось проводника. Сила поля уменьшается с увеличением расстояния от проводника, что учитывается при анализе распределения векторов в пространстве.
В случае изогнутого проводника (например, витка) необходимо применять правило правой руки к каждому элементу тока отдельно, а затем суммировать векторы с учётом их направлений и расстояний до точки наблюдения.
Определение направления вектора магнитной индукции в катушке
Для точного определения направления вектора магнитной индукции внутри катушки используется правило правого винта. Если обхватить катушку правой рукой так, чтобы пальцы совпадали с направлением тока в витках, то отставленный большой палец укажет направление вектора магнитной индукции внутри катушки.
При прохождении постоянного тока вектор магнитной индукции направлен от южного полюса к северному снаружи и наоборот – внутри катушки. Таким образом, внутри катушки линии магнитной индукции ориентированы вдоль её оси от одного торца к другому.

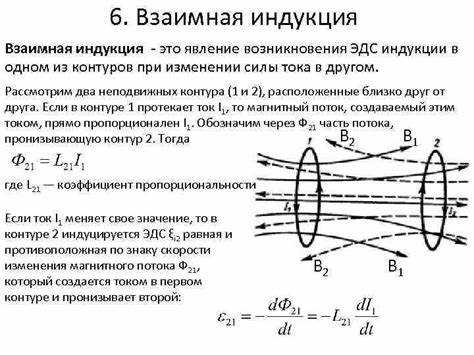

При изменении направления тока меняется и направление вектора магнитной индукции. Это особенно важно при анализе явлений самоиндукции и индукционного тока, возникающих при включении или выключении питания.
Для катушки с сердечником направление вектора определяется теми же правилами, однако усиление магнитного поля зависит от магнитной проницаемости материала сердечника. При использовании ферромагнетика магнитная индукция увеличивается в десятки и сотни раз, но её направление остаётся тем же, что и в катушке без сердечника.
В случае катушки с переменным током направление вектора магнитной индукции периодически меняется. В каждый момент времени оно определяется мгновенным направлением тока в витках. Графически это можно выразить через синусоидальную зависимость: при положительной полуволне индукция направлена в одну сторону, при отрицательной – в противоположную.
Для точного анализа полей в катушке применяются экспериментальные методы: использование компаса, железных опилок и датчиков Холла, которые позволяют визуализировать направление и структуру магнитного поля.
Как направление вектора зависит от формы магнитного поля
Направление вектора магнитной индукции определяется конфигурацией магнитного поля, которое создаётся либо током, либо постоянными магнитами. В каждой конкретной ситуации форма поля влияет на геометрию линий магнитной индукции, а значит – и на направление вектора.

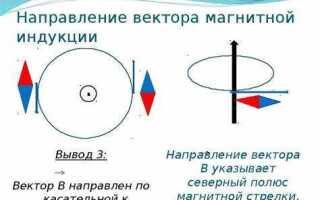

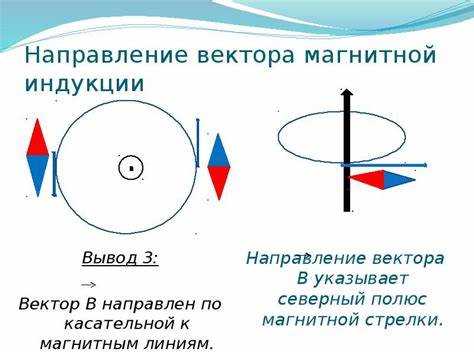

- Вокруг прямого проводника с током магнитное поле замкнутое и кольцевое. Вектор магнитной индукции в каждой точке перпендикулярен радиусу, проведённому от проводника, и направлен по правилу правого винта.
- Внутри соленоида поле почти однородное. Вектор индукции направлен вдоль оси соленоида, его направление совпадает с направлением поступательного движения правого винта при вращении его по направлению тока.
- В тороидальном соленоиде линии магнитного поля замыкаются внутри кольца. Вектор индукции ориентирован по касательной к окружности внутри тора и не выходит за его пределы.

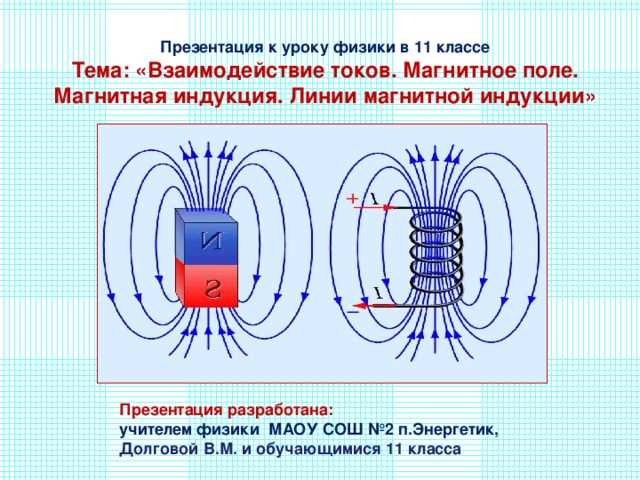

- Вблизи полюсов постоянного магнита поле неоднородное. Вектор магнитной индукции направлен от северного полюса к южному вне магнита и наоборот внутри.
Для анализа сложных конфигураций рекомендуется применять метод линий магнитной индукции. Вектор в каждой точке направлен по касательной к линии поля. Использование трёхмерных моделей магнитных полей даёт возможность точного визуального определения направлений вектора в любой заданной области пространства.
Как определить направление вектора в однородном и неоднородном поле
Направление вектора магнитной индукции зависит от структуры поля. Различают два типа: однородное и неоднородное магнитное поле. Для каждого применяются разные подходы.

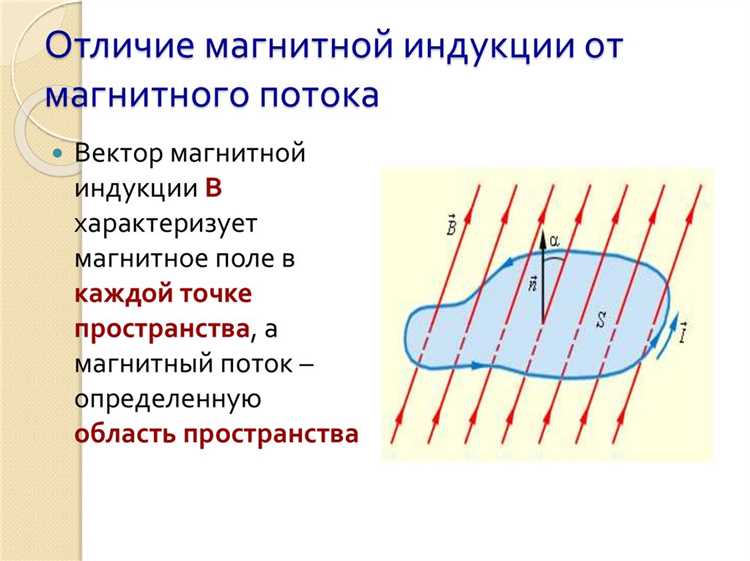

- В однородном поле линии магнитной индукции параллельны и равноудалены. Вектор B в каждой точке поля направлен одинаково. Чтобы определить направление:
- Используй правило правой руки для катушки с током: обхвати катушку так, чтобы пальцы совпадали с направлением тока в витках – вытянутый большой палец укажет направление вектора B внутри катушки.
- Если задана система прямолинейных проводников, ориентируйся по векторному сложению их магнитных полей. В центре симметрии результирующий вектор будет постоянным по направлению.
- В неоднородном поле направление вектора B зависит от конкретной точки. Линии индукции искривлены, плотность линий меняется. Алгоритм определения:
- Определи положение точки наблюдения относительно источников магнитного поля.
- Найди направление касательной к линии магнитной индукции в этой точке – оно соответствует направлению вектора B.
- Если поле создаётся одиночным проводником с током, используй правило правой руки: большой палец указывает направление тока, а скрученные пальцы – направление поля по окружности.
- Для сложных конфигураций применяй принцип суперпозиции – складывай векторы магнитной индукции от всех источников, учитывая их направление и модуль.
Ошибки при определении направления и как их избежать на практике
Неверное применение правила буравчика – одна из частых ошибок. При определении направления магнитной индукции вокруг проводника с током важно, чтобы направление большого пальца соответствовало току, а закручивание пальцев – линиям магнитного поля. Ошибка возникает, если перепутать руки или направление тока. Чтобы избежать этого, рекомендуется заранее определить, где находится источник питания и в какую сторону течёт ток, затем использовать правую руку строго по правилу.
Игнорирование пространственного положения проводника. Визуализация схемы только в плоскости может привести к неправильному определению направления. Например, если проводник направлен «вглубь» или «из плоскости чертежа», используют обозначения ⊗ (вглубь) и ⊙ (из плоскости). Ошибки возникают, когда эти символы интерпретируются неправильно. Практика с физическими моделями помогает закрепить верное представление о пространственном положении.
Смешение понятий: направление индукции и направление силовой линии. Направление вектора магнитной индукции указывает на касательную к силовой линии, но не всегда совпадает с направлением самой линии в представлении учащегося. Это приводит к ошибкам при решении задач. Рекомендуется при каждом определении чётко указывать точку, в которой определяется вектор, и обозначать стрелкой направление поля.
Недооценка влияния нескольких проводников. При наличии нескольких источников магнитного поля (например, нескольких параллельных проводов) часто не учитывается векторное сложение. Это приводит к неверной общей индукции. Для практики рекомендуется строить каждый вектор магнитной индукции отдельно, а затем выполнять геометрическое сложение, используя правило параллелограмма.

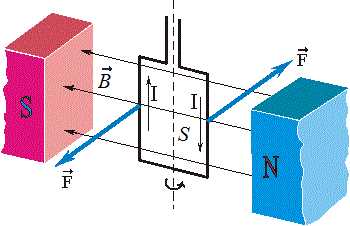

Неправильное использование правила левой руки. В задачах на силу Ампера ученики ошибочно применяют это правило для определения индукции. Оно предназначено для силы, действующей на проводник. Для определения направления вектора B используется правило правой руки. Разделение этих понятий и тренировка с чёткими примерами помогает устранить путаницу.
Вопрос-ответ:
Как можно определить направление вектора магнитной индукции в проводнике с током?
Для этого используют правило правой руки. Если обхватить проводник правой рукой так, чтобы большой палец указывал по направлению тока, то согнутые пальцы покажут направление линий магнитного поля, а значит и направление вектора магнитной индукции. Это правило особенно удобно применять для прямолинейного проводника.
В каких случаях применяют правило буравчика при определении направления магнитной индукции?
Правило буравчика применяют в тех случаях, когда необходимо определить направление магнитного поля, создаваемого током. Представьте, что вы вращаете ручку буравчика по направлению движения тока в замкнутом контуре (например, в витке проволоки). Тогда поступательное движение буравчика будет указывать направление вектора магнитной индукции внутри этого контура.
Можно ли использовать правило правой руки для катушки с током, и как это сделать?
Да, правило правой руки подходит и для катушек. Обхватите катушку правой рукой так, чтобы пальцы указывали направление тока в витках. Тогда вытянутый большой палец покажет направление вектора магнитной индукции внутри катушки. Это направление соответствует тому, где расположен северный магнитный полюс.
Что показывает направление вектора магнитной индукции и почему оно важно?
Направление вектора магнитной индукции указывает, как ориентировано магнитное поле в пространстве. Это важно, потому что от него зависит, как будут действовать магнитные силы на движущиеся заряды и токи. Например, если ток проходит по проводнику, помещённому в магнитное поле, направление силы Ампера будет зависеть как от тока, так и от направления поля.
Можно ли определить направление вектора магнитной индукции без использования рук или буравчика?
Теоретически да — если известны направление тока и форма проводника, направление вектора магнитной индукции можно определить с помощью векторного произведения: вектор магнитной индукции перпендикулярен плоскости, образованной током и направлением на точку наблюдения. Однако на практике значительно удобнее использовать правила правой руки или буравчика, особенно при решении задач.
