Трехфазные асинхронные двигатели нередко применяются в бытовых и полупромышленных условиях, несмотря на отсутствие трехфазной сети. При этом возникает необходимость подключения к однофазной сети 220 В. Такая схема требует учета мощности двигателя, пусковых характеристик и особенностей подключения обмоток.
Если двигатель рассчитан на напряжение 380/220 В, при соединении обмоток треугольником его можно подключить к однофазной сети через пусковой и рабочий конденсаторы. Подключение возможно, если мощность двигателя не превышает 2,2 кВт – при большей нагрузке эффективность и пусковые характеристики значительно снижаются.
Важно определить правильную схему подключения: треугольник обеспечивает равномерное напряжение на каждой обмотке, а звезда используется только в трехфазных сетях. Для работы в однофазной сети применяют только треугольник. Рабочий конденсатор рассчитывается по формуле: C = 70…100 мкФ на 1 кВт мощности, а пусковой должен быть в 2–3 раза больше и отключаться после запуска двигателя.
Без учета фазового сдвига и параметров пускового тока двигатель может не выйти на номинальные обороты или перегреваться. Использование реле времени или кнопки для отключения пускового конденсатора повышает надежность схемы. При подключении всегда нужно проверять направление вращения ротора и при необходимости менять местами рабочие обмотки.

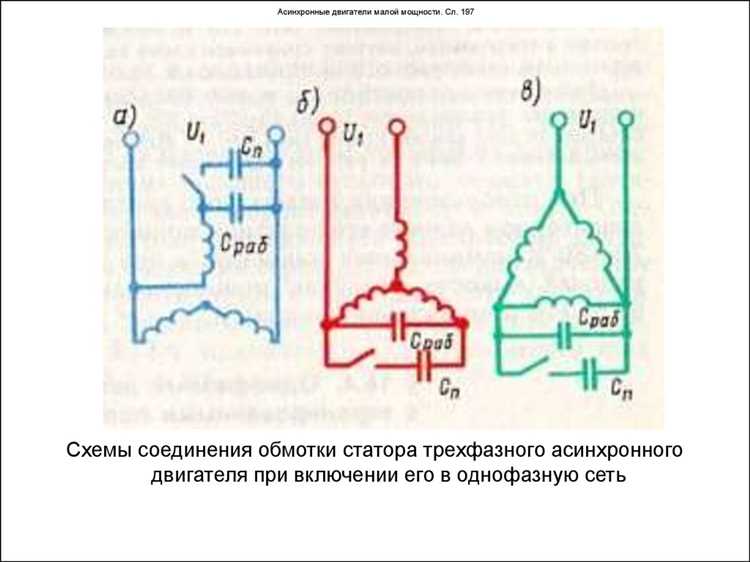

Выбор схемы подключения: треугольник или звезда
При подключении трехфазного двигателя к сети 220 В необходимо учитывать схему соединения обмоток – «треугольник» или «звезда». Исходный параметр – номинальное напряжение, указанное на шильдике двигателя. Если на нем указано 220/380 В, это означает: 220 В для треугольника, 380 В для звезды. Подключение к однофазной сети 220 В возможно только по схеме «треугольник» с использованием конденсаторов.
Схема «звезда» при подключении к 220 В использоваться не может: напряжения на обмотках окажутся заниженными, двигатель не выйдет на рабочий момент, нагреется и быстро выйдет из строя. «Треугольник» обеспечивает полное напряжение на каждой обмотке, что позволяет использовать весь ресурс двигателя при питании через фазосдвигающий конденсатор.
Схему выбирают исходя из целей:
- Для прямого включения в трехфазную сеть 380 В – «звезда»;
- Для подключения к 220 В через конденсаторы – только «треугольник».
Дополнительно учитывают параметры:
- Пусковой момент: у «треугольника» выше, что важно при нагрузке на валу;
- Ток: при «треугольнике» ток выше примерно в 1,73 раза, требуется расчет провода и защиты.
Важно правильно установить перемычки на клеммной коробке. Для «треугольника» соединяют U1 с W2, V1 с U2, W1 с V2. Нарушение этой схемы приведет к несимметричной нагрузке и перегреву.
Определение параметров двигателя по шильдику
Шильдик асинхронного двигателя содержит ключевые технические данные, необходимые для правильного подключения и эксплуатации. При переходе на питание от однофазной сети 220 В особенно важно учитывать следующие параметры:
- Напряжение: обозначается как пара значений, например, 220/380 В. Это означает возможность подключения обмоток в треугольник (220 В) или звезду (380 В). Для однофазной сети требуется треугольник.
- Ток: указывается для каждой схемы подключения. При подключении по схеме «треугольник» ток будет выше. Эти значения помогают подобрать пусковой конденсатор и защитную автоматику.
- Мощность (kW): определяет нагрузочную способность двигателя. При работе от 220 В мощность снижается, это стоит учитывать при выборе двигателя для конкретной задачи.
- Частота вращения: обычно 750, 1000, 1500 или 3000 об/мин. По ней можно определить число пар полюсов и тип подключения, особенно если шильдик поврежден.
- Коэффициент мощности (cos φ): нужен для расчета ёмкости рабочего и пускового конденсаторов. Чем ниже cos φ, тем выше требуемая ёмкость.
- КПД: влияет на фактическое энергопотребление и тепловую нагрузку при пониженном напряжении.
- Тип подключения: иногда прямо указывается, например, «Δ/Y» или «только Y». Если возможно только подключение звездой, использовать такой двигатель от 220 В затруднительно.
- Маркировка обмоток: U1, V1, W1 – начала; U2, V2, W2 – концы. Для подключения треугольником необходимо правильно соединить начало одной обмотки с концом другой.
Если шильдик поврежден или данные стерты, идентификацию можно провести по остаткам маркировки, сопротивлению обмоток и внешнему виду. Однако предпочтительно использовать двигатель с читаемым шильдиком для точного расчёта параметров подключения и конденсаторов.

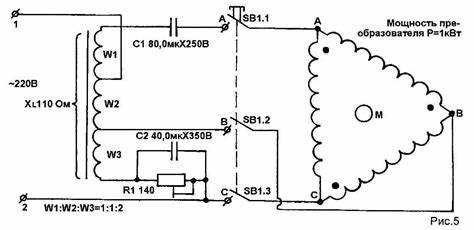

Использование пускового конденсатора: расчёт и подбор
Пусковой конденсатор необходим для увеличения пускового момента при запуске трехфазного двигателя от однофазной сети. Он подключается параллельно рабочему конденсатору и отключается после выхода двигателя на номинальные обороты.
Ёмкость пускового конденсатора рассчитывается исходя из номинальной мощности двигателя. Приблизительное значение: от 2 до 3,5 микрофарад на 1 Вт мощности. Например, для двигателя мощностью 750 Вт потребуется пусковой конденсатор ёмкостью от 1500 до 2600 мкФ. Чем тяжелее запуск (высокий момент инерции нагрузки), тем выше должна быть ёмкость.
Рабочее напряжение конденсатора должно быть не ниже 400 В. Предпочтительно использовать неполярные конденсаторы с алюминиевыми обкладками, рассчитанные на кратковременную работу. Электролитические полярные варианты допускаются только с реле отключения и обеспечением правильной полярности.
Пусковой конденсатор подключается через кнопку или автоматическое реле времени. Рекомендуемое время включения – не более 2–3 секунд. Задержка более 5 секунд приводит к перегреву и выходу из строя конденсатора.
При выборе важно учитывать температуру окружающей среды, уровень вибрации и режим работы. Конденсатор должен иметь температурный запас минимум на 20 °C выше предполагаемой температуры эксплуатации. Использование устройств с сертификатами ГОСТ или IEC предпочтительнее ввиду стабильности параметров при пусковых токах.

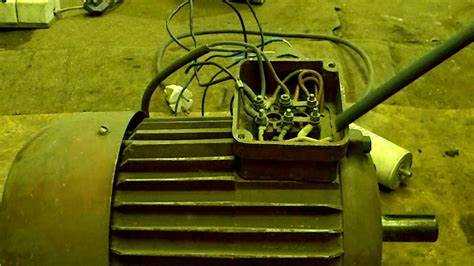

Сборка схемы подключения с конденсатором
Для подключения трехфазного двигателя к сети 220 В потребуется схема с пусковым и рабочим конденсатором. Рабочий конденсатор обеспечивает вращающееся магнитное поле, имитируя третью фазу, а пусковой увеличивает момент при запуске.
Пусковой конденсатор подключается параллельно рабочему через кнопку или реле времени. Его емкость – примерно в 2–2,5 раза больше рабочей. Для 1,5 кВт – около 200–250 мкФ. Он включается только на 1–2 секунды при запуске и затем отключается.
Соединения обмоток двигателя должны быть выполнены по схеме треугольник. Если двигатель изначально подключен звездой, требуется перенести перемычки в клеммной коробке, чтобы образовать треугольник: соединить обмотки U1–V2, V1–W2, W1–U2.
Для коммутации используйте выключатель с тремя контактами: два на питание, один – для включения пускового конденсатора. Проводка должна выдерживать пусковые токи: сечение кабеля – не менее 2,5 мм² для мощности до 2,2 кВт. Все соединения выполняются с пайкой или зажимами, исключающими ослабление контакта.
Корпус двигателя должен быть заземлён. Рабочий конденсатор крепится в корпусе из диэлектрического материала, исключающем пробой. Не допускается перегрев: при длительной работе проверяйте температуру конденсатора вручную – она не должна превышать 60 °C.

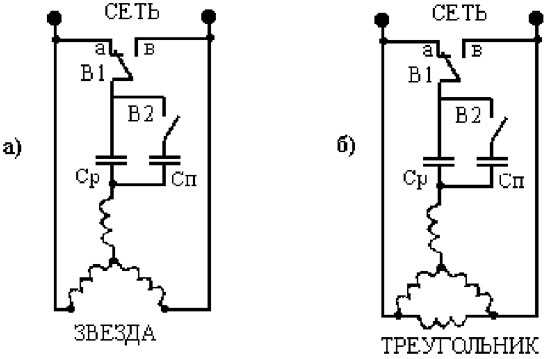

Особенности запуска и выхода на рабочий режим
При подключении трехфазного двигателя к сети 220 В через конденсаторы пуск сопровождается пониженным пусковым моментом. Это связано с тем, что в режиме искусственной трехфазности создается фазный сдвиг, но отсутствует симметричная система токов. Запуск без нагрузки предпочтительнее, особенно для асинхронных двигателей с короткозамкнутым ротором мощностью до 2,2 кВт.
Для повышения пускового момента используют дополнительный пусковой конденсатор, подключаемый параллельно рабочему только на время старта. Его емкость в 2–2,5 раза больше емкости рабочего. После выхода на устойчивые обороты пусковой конденсатор отключается через кнопку, реле времени или центробежный выключатель.
Время выхода на номинальные обороты зависит от типа двигателя, характеристик нагрузки и правильно подобранной емкости конденсаторов. Если емкость слишком мала, двигатель не набирает обороты, перегревается и гудит. При завышенной емкости возможен перегруз по току и ускоренный износ обмоток.
Для облегчения пуска не рекомендуется использовать двигатель на нагрузке с высоким пусковым моментом, например, компрессорах и насосах с обратными клапанами. В таких случаях необходим предварительный сброс давления или применение редуктора.
Рабочий режим сопровождается повышенным током по сравнению с подключением к штатной трехфазной сети – обычно на 15–30%. Это требует постоянного контроля температуры двигателя и возможной установки тепловой защиты.

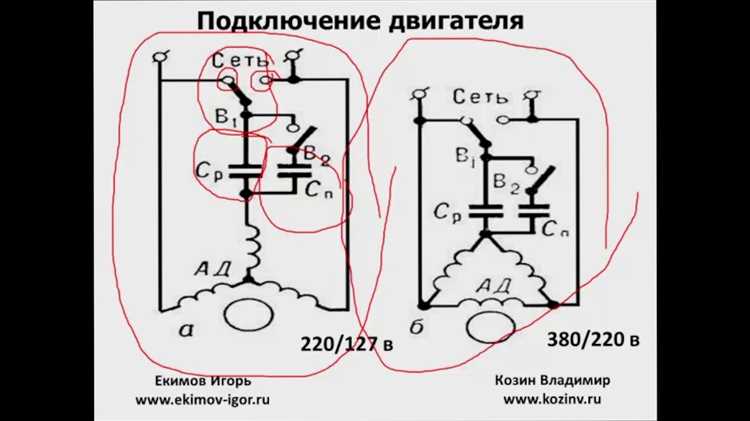

Проверка вращения и смена направления вращения
После подключения трехфазного двигателя к сети 220 В через схему «звезда» необходимо убедиться в правильности направления вращения вала. Для этого двигатель кратковременно включают под нагрузкой или без нее, наблюдая за вращением ротора.
Если направление вращения не совпадает с требуемым, его меняют перестановкой любых двух фаз в питающем кабеле. Менять нужно именно две из трех фаз, чтобы изменить направление вращения, перестановка одной фазы не даст результата.
Для контроля вращения используют визуальные метки на валу или приводном элементе, либо подключают индикатор движения. Перед повторным запуском следует полностью отключить питание для предотвращения повреждений.
При повторной проверке вращение должно соответствовать техническим требованиям механизма, с которым работает двигатель. Несоответствие направления способно привести к быстрому износу оборудования или нарушению технологического процесса.
Ограничения по мощности при подключении к 220 В
Трёхфазный двигатель при подключении к однофазной сети 220 В работает с ограничением мощности из-за снижения доступного напряжения и фазных сдвигов. Максимальная допустимая мощность напрямую зависит от типа подключения и характеристик двигателя.
При звезде номинальная мощность двигателя обычно уменьшается примерно в 1,7 раза по сравнению с трехфазным подключением к 380 В. Для двигателя с номиналом 3 кВт при подключении к 220 В эффективная мощность будет около 1,7 кВт.
Пусковой ток в однофазном режиме может превышать номинальный в 5–7 раз, что приводит к необходимости использовать специальные пусковые устройства или защиту, чтобы избежать срабатывания автоматов и повреждения оборудования.
Для двигателей мощностью свыше 2–3 кВт рекомендуется применять специальные устройства преобразования фаз (частотные преобразователи, фазосдвигающие конденсаторы), поскольку напрямую подключать такие двигатели к 220 В нецелесообразно из-за перегрузок и нестабильной работы.
При расчёте мощности следует учитывать не только номинальные параметры двигателя, но и особенности нагрузки, условия эксплуатации и качество питающей сети. Несоблюдение ограничений приводит к перегреву, снижению КПД и сокращению срока службы двигателя.
Вопрос-ответ:
Можно ли подключить трехфазный двигатель к сети с напряжением 220 В?
Да, подключить трехфазный двигатель к сети 220 В возможно, но только при определённых условиях. Обычно трехфазные двигатели рассчитаны на напряжение около 380 В, и для подключения к 220 В используется специальная схема соединения обмоток — звезда или треугольник, а также может потребоваться применение фазосдвигающих конденсаторов, если сеть однофазная. Такой способ чаще используется для небольших мощностей и требует точного расчёта, чтобы не повредить двигатель.
Какие схемы подключения трехфазного двигателя к 220 В существуют и как они отличаются?
Основные схемы подключения — это соединения «звезда» и «треугольник». При соединении «звезда» обмотки двигателя подключаются к нейтральной точке, что снижает напряжение на каждой обмотке примерно до 220 В. При подключении «треугольник» обмотки соединяются последовательно, и двигатель рассчитан на напряжение выше, обычно 380 В. Для работы трехфазного двигателя от однофазной сети 220 В часто используется схема с конденсаторами, которые создают фазовый сдвиг, позволяя имитировать трехфазное питание. Выбор схемы зависит от параметров двигателя и условий работы.
Какие риски существуют при подключении трехфазного двигателя к сети 220 В без дополнительного оборудования?
Если подключить трехфазный двигатель напрямую к сети 220 В, которая однофазная, без использования конденсаторов или специальных схем, двигатель может работать с пониженной мощностью, перегреваться и выйти из строя. Недостаток одной из фаз приведет к повышенной нагрузке на оставшиеся обмотки, что негативно скажется на сроке службы. Также возможно появление вибраций и нестабильной работы, что сказывается на механическом состоянии оборудования, к которому двигатель подключён.
Как правильно выбрать конденсаторы для подключения трехфазного двигателя к однофазной сети 220 В?
Для выбора конденсаторов необходимо знать мощность двигателя и рабочее напряжение. Обычно используются два типа конденсаторов: рабочий и пусковой. Рабочий конденсатор обеспечивает постоянный фазовый сдвиг, а пусковой — дополнительный импульс для запуска двигателя. Ёмкость выбирают исходя из формулы, где на каждый киловатт мощности приходится около 70-100 микрофарад. Лучше выбирать конденсаторы с напряжением, превышающим рабочее напряжение сети, чтобы избежать повреждений. Подключение должно быть выполнено аккуратно, с соблюдением полярности и защитных мер.
Какие методы защиты следует применить при работе трехфазного двигателя, подключённого к сети 220 В?
Для защиты двигателя рекомендуется установка теплового реле или автоматического выключателя, который отключит питание при перегрузке или коротком замыкании. Также полезно использовать устройства контроля фаз, чтобы избежать работы двигателя с пропущенной или нестабильной фазой. При использовании конденсаторов важно следить за их состоянием, так как выход из строя может привести к сбоям в работе. Регулярный осмотр и техническое обслуживание помогут поддерживать стабильность и продлить срок службы оборудования.
Можно ли подключить трехфазный двигатель напрямую к однофазной сети 220 В, и если да, то как правильно это сделать?
Трехфазный двигатель рассчитан на питание от трехфазной сети, поэтому прямое подключение к однофазной 220 В обычно не подходит. Однако существует несколько способов запуска такого двигателя от однофазного источника. Например, можно использовать конденсатор для создания дополнительной фазы, что обеспечит вращение магнитного поля. В этом случае применяют схему с рабочим и пусковым конденсаторами. Также встречаются специальные устройства — фазосдвигающие трансформаторы или преобразователи частоты (инверторы), которые преобразуют однофазное питание в трехфазное. При самостоятельном подключении важно правильно выбрать емкость конденсатора и соблюдать полярность, чтобы двигатель не перегревался и работал стабильно.
Какие риски возникают при подключении трехфазного двигателя к сети 220 В без использования дополнительных устройств?
Если попытаться подключить трехфазный двигатель к однофазной сети без применения специальных схем или оборудования, двигатель либо не запустится, либо будет работать с сильными вибрациями и перегревом. Основная причина — отсутствие необходимого вращающегося магнитного поля, которое формируется при трехфазном питании. Без этого двигатель будет нагреваться, так как токи в обмотках будут неравномерными, и возможен быстрый выход из строя изоляции или обмоток. Кроме того, при неправильном подключении может сработать защитное оборудование, а сам двигатель может потреблять значительно больше тока, чем рассчитан, что приводит к повышенному износу и даже повреждению. По этой причине подключение без дополнительных мер не рекомендуется.
