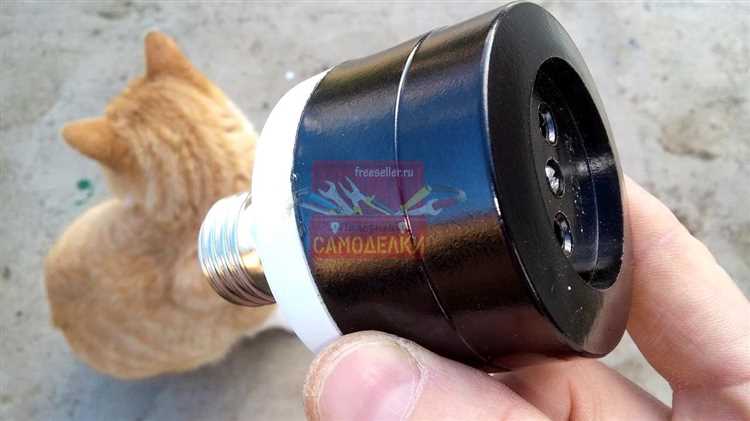

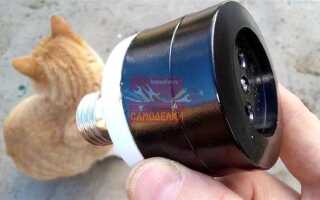

Как от лампочки сделать розетку

Когда под рукой нет готовой розетки, а подключить электроприбор необходимо, можно временно использовать патрон с лампочкой, переделав его в розетку. Этот метод применим в гаражах, мастерских и на дачах, где стационарная электросеть ограничена. Важно понимать, что подобное решение не заменяет полноценную розетку и должно использоваться с осторожностью, соблюдая правила электробезопасности.

Для изготовления понадобится стандартный керамический или пластиковый патрон с цанговым или винтовым креплением, отрезок двухжильного медного кабеля сечением не менее 1,5 мм², вилка, розеточная колодка и изолента. Также потребуется отвертка, нож для зачистки проводов и тестер напряжения для проверки подключения.

Ключевой момент – надежность контактов: провода следует плотно зафиксировать в клеммах патрона, а оголенные участки изолировать. Подключение выполняется строго при отключённом питании. Если патрон рассчитан на лампы мощностью до 100 Вт, использовать его для приборов с высоким энергопотреблением категорически запрещено.

Такой способ подключения может выручить в экстренной ситуации, однако не должен применяться на постоянной основе. При первой возможности необходимо установить полноценную розетку с соблюдением всех требований ПУЭ и ГОСТ.

Что понадобится: перечень инструментов и материалов

Патрон с цоколем E27 – предпочтительно керамический, выдерживает высокую температуру и не плавится при длительной нагрузке.

Розетка скрытой или накладной установки – выбирается в зависимости от типа монтажа. Подходит стандартная модель на 220 В с заземляющим контактом.

Электрический кабель – медный, сечением не менее 1,5 мм², двух- или трёхжильный в зависимости от наличия заземления. Оболочка – ПВХ или резина.

Клеммная колодка – винтовая или самозажимная, для надёжного соединения проводов без скруток.

Отвёртка – крестовая и плоская. Подойдёт ручной или аккумуляторный инструмент с подходящими битами.

Монтажный нож – для зачистки проводов. Лезвие должно быть острым, чтобы не повредить жилы.

Тестер или мультиметр – для проверки наличия напряжения и правильности подключения.

Изолента – только качественная, не трескающаяся на изгибе. Применяется для дополнительной изоляции контактов.

Переходник или корпус – если розетка устанавливается вместо лампочки, понадобится надёжный корпус, совместимый с патроном.

Дрель с коронкой – необходима только при монтаже встроенной розетки в стену или мебель. Диаметр подбирается под габариты розеточной коробки.

Как выбрать подходящий патрон для переделки

Для создания розетки из патрона требуется модель с винтовыми контактами. Такие патроны обеспечивают надёжную фиксацию проводов и минимизируют риск короткого замыкания. Байонетные и нажимные модели не подходят – они рассчитаны на другие условия подключения.

Выбирайте патрон с корпусом из керамики или термостойкого пластика. Керамика выдерживает нагрев до 250 °C и устойчива к возгоранию, в отличие от дешёвых пластиков, которые деформируются при длительном нагреве.

Диаметр резьбы должен соответствовать стандарту E27 – он универсален, а внутренняя конструкция чаще всего допускает надёжную установку контактной группы под розетку. Патроны меньшего формата, например E14, не обеспечивают достаточной площади для удобной установки и подключения проводов.

Убедитесь, что внутренняя контактная группа выполнена из латуни или меди. Эти материалы обеспечивают стабильный контакт и не окисляются со временем. Контакты из стального сплава быстро теряют проводимость и приводят к перегреву соединения.

Выход под провод должен быть расположен сбоку или снизу, чтобы не мешать фиксации корпуса при установке в настенное основание. Модели с жёстко встроенным цоколем и отсутствием винтового крепления корпуса использовать нецелесообразно – они не подлежат безопасной переделке.

Определение типа розетки и места установки

Тип розетки зависит от планируемой нагрузки и условий эксплуатации. Для подключения бытовых приборов с мощностью до 2,2 кВт подходит стандартная розетка на 10 А. Если предполагается подключение приборов мощностью выше, выбирайте розетку на 16 А с медными контактами. Для влажных помещений используйте влагозащищённые модели с уровнем IP44 и выше.

Установка возможна в двух вариантах: накладная – для открытой проводки, когда кабель проходит по поверхности стены; и внутренняя – при скрытой проводке, когда кабель спрятан в стену или короб. Патрон в таком случае монтируется в подрозетник или коробку снаружи, если это временное решение.

Определите точку установки с учётом длины провода от патрона и требований к безопасности. Не размещайте розетку ближе 50 см от водопровода, газовых труб и нагревательных приборов. Высота установки – от 30 до 90 см от пола, оптимально – 80 см. Если подключение временное, допустимо размещение на высоте, удобной для конкретной задачи, но с обязательной фиксацией проводов во избежание натяжения.

Проверьте материал основания стены. В бетон и кирпич потребуется сверление отверстий под дюбели, в деревянной стене – фиксация саморезами. Перед монтажом отключите питание и прозвоните провода тестером, чтобы исключить опасность поражения током.

Как безопасно разобрать патрон для переделки

Перед началом работы отключите подачу электричества в щитке. Проверьте отсутствие напряжения индикаторной отвёрткой. Работайте в диэлектрических перчатках.

• Снимите лампу, если она установлена.
• Осмотрите патрон: чаще всего он состоит из корпуса, крышки и контактной группы. Обратите внимание на наличие защёлок или винтов.
• Если патрон с байонетным соединением, поверните крышку против часовой стрелки и аккуратно отделите её. В винтовом варианте – открутите фиксирующий винт, удерживающий верхнюю часть корпуса.

После открытия корпуса патрона:

1. Осторожно вытащите контактную группу. Не прилагайте усилий – хрупкие детали могут треснуть.
2. Запомните или зафиксируйте расположение проводов: обычно один идёт на центральный контакт, второй – на боковой.
3. Ослабьте винты, фиксирующие провода, и аккуратно отсоедините их. При необходимости воспользуйтесь узкой отверткой.
4. Удалите изоляционные втулки или керамические вставки, если они есть, не повредив их форму.

Разобранный патрон осмотрите на наличие повреждений: оплавленных участков, трещин, следов короткого замыкания. Такие элементы использовать повторно нельзя. Чистые и целые детали можно применить для дальнейшей переделки под розетку.

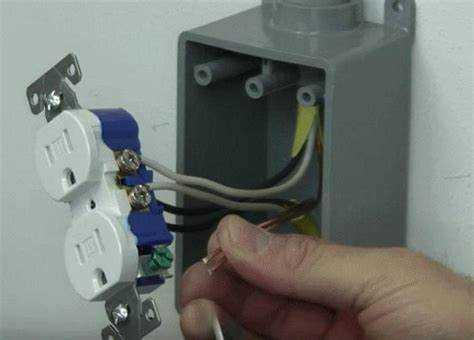

Пошаговое подключение проводов к розеточному блоку

1. Отключите питание. Убедитесь, что напряжение полностью снято с линии. Проверьте это индикаторной отверткой или мультиметром.

2. Подготовьте кабель. Снимите внешнюю изоляцию на длину 5–6 см, не повреждая внутренние жилы. С каждой жилы зачистите изоляцию на 10–12 мм.

3. Определите назначение жил. Обычно синий – ноль (N), коричневый или черный – фаза (L), жёлто-зелёный – земля (PE). При сомнениях используйте прозвонку или тестер.

4. Откройте розеточный блок. Отвинтите крышку и найдите клеммы с обозначениями L, N и PE. При отсутствии маркировки ориентируйтесь на конструкцию: заземляющий контакт обычно по центру или с пружинными «лапками».

5. Подключите жилы.

   • Фазу подключите к клемме L;
   • Ноль – к клемме N;
   • Заземление – к клемме PE (если есть).

   Затягивайте винты до упора, но не переусердствуйте, чтобы не повредить металл жилы.

6. Проверьте надёжность фиксации. Потяните каждую жилу: они не должны двигаться. Кабель должен входить в корпус без натяжения и перегибов.

7. Закройте корпус. Установите крышку обратно, затяните винты. Убедитесь, что кабель не зажат и не деформирован.

8. Подайте питание. Включите автомат, проверьте работу розетки тестером или подключив нагрузку.

Изоляция и крепление элементов конструкции

Для изоляции соединений используйте термоусадочную трубку диаметром на 1–2 мм больше сечения провода. Наденьте трубку на один из проводов до скрутки, затем после соединения сдвиньте её на оголённый участок и равномерно прогрейте строительным феном. При отсутствии фена можно использовать зажигалку, но только с контролем расстояния и времени нагрева во избежание оплавления.

Если вместо термоусадки применяется изолента, обматывайте в 3–4 слоя с заходом на изоляцию провода минимум на 10 мм. Используйте только ПВХ-ленту с температурной стойкостью не ниже +80 °C. Не допускайте образования складок – они могут привести к последующим замыканиям.

Патрон закрепляется в монтажной коробке или на подложке с помощью хомута или винтового зажима. Не применяйте клей: он ухудшает теплоотвод и мешает обслуживанию. В случае установки в пластиковый корпус обязательно обеспечьте вентиляцию – перегрев может вызвать оплавление контактных групп.

Провода фиксируются пластиковыми клипсами или хомутами к основе на расстоянии не более 10 см друг от друга. Изгибы выполняются с радиусом не менее трёх диаметров кабеля. Не допускается натяжение провода – после фиксации он должен иметь небольшой свободный провис для компенсации температурных расширений.

Важно: Все элементы конструкции после сборки должны быть механически устойчивы – при попытке сдвига не должно быть люфта, смещения или деформации.

Проверка работоспособности самодельной розетки

Перед подключением нагрузки необходимо убедиться в правильности сборки и отсутствии короткого замыкания. Используйте мультиметр в режиме прозвонки: коснитесь щупами фазного и нулевого контактов розетки. Если прибор издает звуковой сигнал – в конструкции присутствует замыкание, дальнейшая эксплуатация запрещена.

Проверьте наличие напряжения. Включите питание, установите мультиметр в режим измерения переменного напряжения (AC), выбрав предел не менее 250 В. Один щуп приложите к фазе, второй – к нулю. Нормальное значение должно находиться в пределах 210–240 В. Отсутствие напряжения указывает на обрыв цепи или неправильное подключение.

Далее проверьте правильность подключения фазы. Используйте индикаторную отвертку: при прикосновении к фазному контакту индикатор должен светиться. На нулевом – светиться не должен. Если индикатор реагирует на оба контакта – ошибка в разводке, требуется переделка.

Подключите маломощную нагрузку, например, настольную лампу. Если включение прошло без искрения, запаха гари и посторонних звуков – розетка собрана корректно. Оставьте устройство включённым на 10–15 минут, контролируя нагрев корпуса. Повышенная температура свидетельствует о слабых контактах или некачественных соединениях.

Правила безопасности при использовании самодельной розетки

При использовании самодельной розетки важно учитывать несколько ключевых аспектов, чтобы избежать электрического удара или возгорания. В первую очередь, необходимо строго соблюдать правильную изоляцию проводов. Используйте только качественные материалы, которые соответствуют стандартам безопасности для электрической проводки. Не допускайте контакта проводов с металлическими частями или другими проводниками.

Перед подключением самодельной розетки к сети, обязательно проверьте, что все соединения надежно закреплены и не имеют возможности случайного замыкания. Особое внимание уделите заземлению. Недостаточное заземление может стать причиной повреждения оборудования или опасности для здоровья.

Самодельная розетка должна быть установлена в месте, где исключен контакт с водой или повышенной влажностью. В случае использования розетки в ванной или на улице, необходимо применить специальные влагозащищенные корпуса и устройства защитного отключения (УЗО).

Не забывайте о максимальной нагрузке на самодельную розетку. Убедитесь, что она рассчитана на ту мощность, которая будет подключена. Для этого выбирайте компоненты с соответствующими характеристиками и не перегружайте систему, чтобы избежать перегрева и коротких замыканий.

При эксплуатации самодельной розетки регулярно проверяйте состояние проводки и соединений. Если заметили повреждения или нагрев, немедленно прекратите использование устройства и устраните неисправности. Никогда не пытайтесь устранить повреждения с помощью временных решений, таких как изолента или неподобающие материалы.

Наконец, для безопасного использования самодельной розетки всегда соблюдайте правила монтажа и проводки, ориентируясь на инструкции по электробезопасности и нормы ГОСТ.

Вопрос-ответ:

Можно ли сделать розетку из патрона самостоятельно?

Да, сделать розетку из патрона своими руками вполне возможно, если у вас есть базовые навыки работы с электричеством и необходимые инструменты. Главное — соблюдать технику безопасности и следить за правильностью подключения проводов. Для этого вам понадобится патрон, корпус для розетки, проводка и несколько других мелких элементов, таких как клеммники или соединительные элементы.

Какие материалы понадобятся для создания розетки из патрона?

Для изготовления розетки из патрона вам понадобятся следующие материалы: патрон для лампы, корпус розетки, провода (обычно используются медные), изолента, клеммники для надежного соединения проводов, а также отвертки для монтажа. Также потребуется мультиметр для проверки электрической цепи после сборки.

Как правильно подключить провода к патрону для розетки?

Подключать провода к патрону нужно аккуратно и внимательно. Сначала отключите питание от сети, чтобы избежать короткого замыкания или поражения электрическим током. Затем, с помощью отвертки, открутите клеммы на патроне. Один провод нужно подсоединить к клемме, которая отвечает за фазу, а второй — к нейтральной. После подключения обязательно проверьте соединения мультиметром, чтобы убедиться, что все работает правильно.

Насколько безопасно использовать самодельную розетку из патрона?

Использование самодельной розетки из патрона может быть безопасным, если все работы выполнены правильно и с соблюдением норм. Однако, важно помнить, что неправильное подключение проводов или использование некачественных материалов может привести к короткому замыканию, перегреву или даже возгоранию. Если вы не уверены в своих силах, лучше обратиться к специалисту для установки такой розетки.
