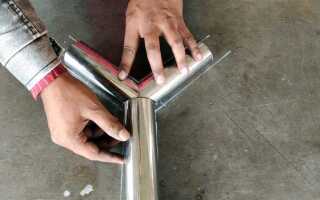

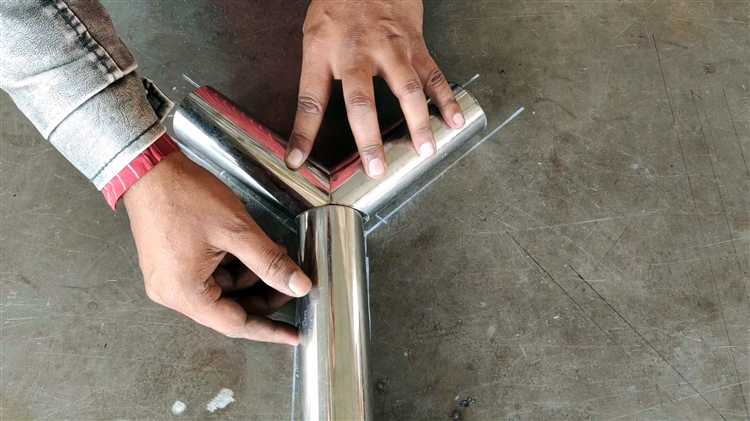

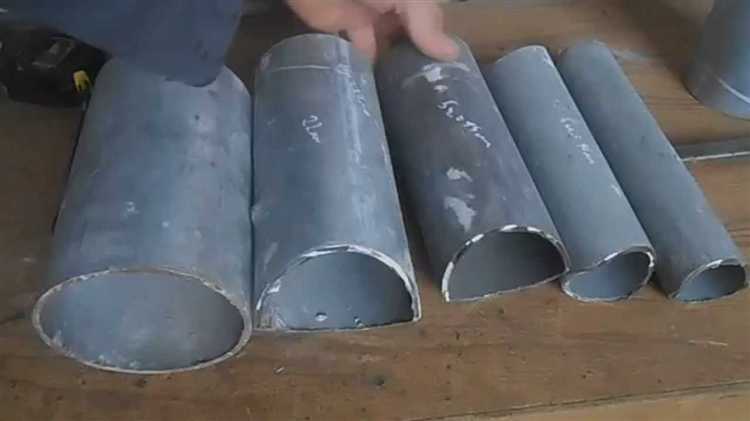

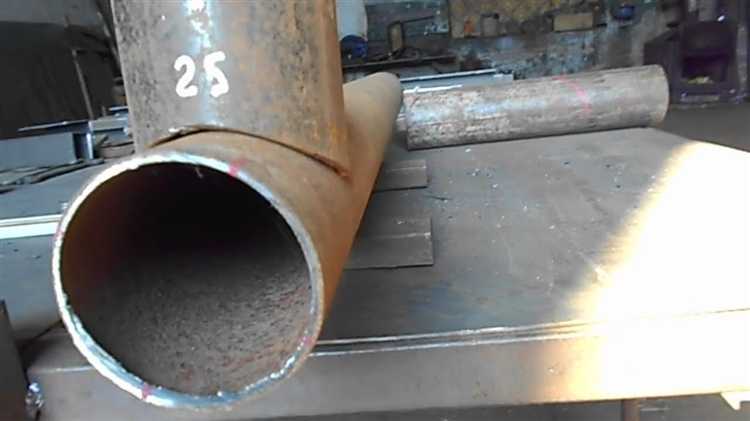

Совмещение труб с идентичным наружным диаметром представляет собой техническую задачу, требующую точных решений. Отсутствие зазора между стенками исключает возможность прямой вставки одной трубы в другую без предварительной подготовки. Для решения этой задачи применяются различные методы, основанные на изменении геометрии одной из труб или использовании дополнительных элементов.
Наиболее распространённый способ – расточка внутренней поверхности одной из труб. Это требует использования токарного станка или цилиндрической фрезы. Расточка позволяет создать посадочное место с минимальным зазором, обеспечивая точную центровку и возможность последующей сварки или фиксации на клеевой основе.
Альтернативным методом является снижение наружного диаметра вставляемой трубы за счёт токарной обработки или механической обточки. Такой способ применим, если допустимо ослабление стенки трубы на небольшом участке. Чаще всего его используют при временных соединениях или в конструкциях, не подверженных значительным нагрузкам.

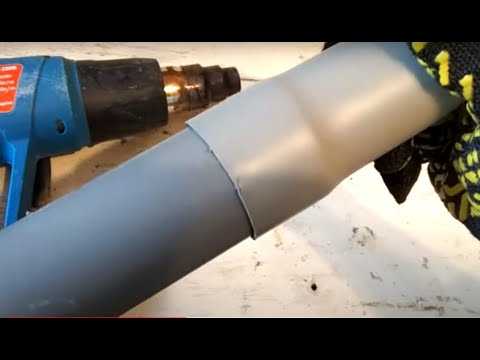

Для пластиковых труб допускается термическая деформация – нагрев одного из концов до температуры размягчения с последующим расширением или сжатием. После охлаждения труба сохраняет новую форму. Метод эффективен для ПВХ и ПНД труб при условии точного контроля температуры и времени воздействия.
Ещё один способ – использование проставочных втулок или муфт, изготовленных индивидуально под нужный диаметр. Они компенсируют отсутствие зазора и обеспечивают прочную посадку. Такие элементы изготавливаются из металла, пластика или резины в зависимости от условий эксплуатации.
При выборе метода необходимо учитывать тип материала, требуемую герметичность соединения и допустимую нагрузку на стык. Каждый из способов имеет свои ограничения и требует точного соблюдения технологии.
Подбор типа соединения при одинаковом внешнем диаметре труб
Если внешние диаметры труб идентичны, выбор способа соединения зависит от толщины стенок, материала и условий эксплуатации. В случае, когда невозможно вставить одну трубу в другую напрямую, применяются муфтовые, цанговые или обжимные соединения.
Для металлических труб предпочтительны резьбовые муфты с внутренним диаметром, равным внешнему диаметру труб. При этом необходимо учитывать класс точности обработки торцов – несоосность свыше 0,2 мм недопустима, особенно при работе под давлением.
Пластиковые трубы соединяются с помощью термоусадочных муфт или сварных фитингов. При сварке важно подобрать фасонные детали с внутренним диаметром, соответствующим внешнему диаметру трубы – с зазором не более 0,1 мм. Нарушение этого параметра приводит к снижению герметичности стыка.
В условиях ограниченного доступа применяются цанговые соединения с уплотнительными кольцами. Они требуют точного совпадения наружных диаметров труб с посадочным диаметром втулки. Отклонение более 0,15 мм приводит к потере фиксации. Не допускается использование таких соединений при температуре выше +90 °C.
Обжимные фитинги подходят для временных соединений. При их использовании важна правильная затяжка – недокрут на четверть оборота увеличивает риск протечки при гидроударах. Подбирать такие фитинги следует по номинальному диаметру Dн, а не условному проходу.
Применение раздачи или вальцовки одной из труб
Раздача или вальцовка позволяет вставить одну трубу в другую при одинаковом номинальном диаметре за счёт локального увеличения внутреннего диаметра одной из труб. Этот метод особенно актуален при монтаже трубопроводов без сварки или в условиях ограниченного доступа к стыку.
- Для раздачи применяют механические или гидравлические оправки, обеспечивающие точное расширение без повреждения стенок.
- Оптимальное увеличение внутреннего диаметра – 1,5–2 мм, что обеспечивает плотную посадку второй трубы с минимальным зазором.
- При работе с тонкостенными трубами (до 2 мм) важно контролировать равномерность расширения по окружности во избежание овальности.
- Вальцовку используют для более жёсткого соединения – раздаваемую трубу дополнительно обжимают вокруг вставляемой, повышая прочность соединения.
- Инструмент: ручные вальцовочные головки, гидравлические домкраты с насадками, цанговые раздатчики для точной геометрии.
- Перед вальцовкой внутренняя поверхность трубы очищается от окалины, ржавчины и смазана для снижения трения.
- Контроль качества: проверка на овальность, отсутствие микротрещин и равномерность расширения по длине посадочной зоны.
Метод подходит для сталей, меди, алюминия и латунных сплавов, но не рекомендован для хрупких материалов, склонных к растрескиванию при деформации.

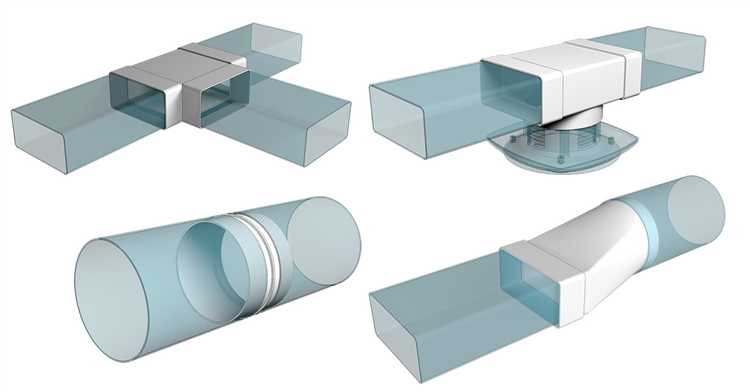

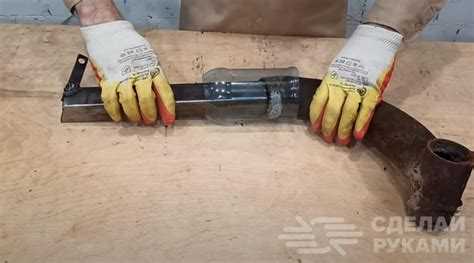

Использование муфт для соединения труб одинакового диаметра
Оптимальный материал муфты подбирается в соответствии с трубами: ПВХ, полипропилен, металл. Для пластиковых труб используют термосварные или клеевые муфты. Клеевое соединение требует очистки торцов, обезжиривания (изопропиловым спиртом) и использования клея с высокой адгезией, например, на основе тетрагидрофурана.
Металлические трубы соединяют резьбовыми или обжимными муфтами. При резьбовом соединении важно применять паклю или фум-ленту для герметизации. Обжимные муфты требуют калибровки торцов и точной затяжки гаек во избежание деформации трубы.
При установке муфты трубы вставляют до упора, следя за симметрией. Контроль глубины вставки – ключевой момент для предотвращения сдвига и утечки. Для наружного монтажа используют термоусаживаемые муфты с герметизирующими вставками, устойчивыми к ультрафиолету и перепадам температур.
Проверка герметичности проводится опрессовкой: для водопровода – 1,5-кратным рабочим давлением, для газа – согласно СНиП 42-01-2002. Нарушение плотности требует демонтажа и повторной установки с заменой уплотнителей.
Создание фаски для облегчения вставки трубы
Фаска на торце трубы уменьшает сопротивление при вставке и снижает риск заедания. Для труб одинакового наружного диаметра особенно важно обеспечить точную геометрию среза. Рекомендуется снимать фаску под углом 30–45° на глубину 1–2 мм, в зависимости от толщины стенки.
Оптимальный инструмент – фаскосниматель или плоский напильник с мелкой насечкой. При отсутствии специнструмента допускается использование болгарки с зачистным диском, но важно избегать перегрева металла и неровностей. После обработки торец необходимо зачистить наждачной бумагой зернистостью не ниже Р120, чтобы убрать заусенцы.
Фаска должна быть симметричной по окружности. При вставке трубы с фаской в такую же трубу без фаски обеспечивается самонаправление, что особенно важно при плотной посадке или при использовании герметика. В случае работы с оцинкованными трубами рекомендуется контролировать целостность защитного слоя после снятия фаски и при необходимости обрабатывать торец цинксодержащей пастой.
Применение сварки с предварительным зазором
Рекомендуемое значение зазора составляет 1–1,5 мм при толщине стенки до 5 мм. При более толстой стенке зазор увеличивается пропорционально, но не превышает 3 мм, чтобы исключить прожог. Оптимальный зазор обеспечивает равномерное проплавление кромок и формирование корня шва без подрезов и непроваров.
Перед началом сварки края труб необходимо зачистить до металлического блеска и удалить оксидную пленку. Зазор можно задать с помощью центрирующих колец или временных проставок, которые удаляются после фиксации положения. Используется метод ручной дуговой сварки с подачей электрода под углом 60–70° к оси трубы, что позволяет контролировать глубину проплавления и объем наплавленного металла.
Для снижения риска деформаций и термического коробления выполняется прихватка в четырех точках по окружности с равным интервалом. Сварка проводится по сегментам, симметрично относительно оси трубы, с обязательной зачисткой каждого участка перед нанесением следующего слоя.
Метод особенно эффективен при ремонте трубопроводов, где невозможно использование фасонных соединений. Он обеспечивает прочность стыка, сравнимую с цельной трубой, при условии соблюдения параметров зазора и режима сварки.
Использование клеевых соединений для пластиковой трубы
Клеевое соединение пластиковых труб одинакового диаметра требует точного соблюдения технологии. Для ПВХ и ПП труб используют специальные растворители и клей на основе поливинилхлорида или полипропилена. Поверхности труб необходимо тщательно очистить от загрязнений и обезжирить, иначе адгезия снизится.
Перед нанесением клея края труб обрабатывают фаской под углом 15–30°, чтобы обеспечить равномерное распределение состава и минимизировать внутренние напряжения. Наносить клей нужно равномерным слоем по всей внутренней поверхности муфты и внешней части трубы, избегая излишков, которые могут препятствовать плотному соединению.
После совмещения труб важно удерживать их в фиксированном положении минимум 30 секунд для первичного схватывания. Полное отверждение клеевого шва достигается в течение 15–24 часов при температуре от +15 до +25 °C, что обеспечивает максимальную прочность и герметичность.
При монтаже в условиях пониженной температуры рекомендуется использовать клей с пониженной вязкостью и увеличить время выдержки для полного затвердевания. Не допускается соединение труб с влажными поверхностями – это значительно снижает прочность шва.
Рекомендации: использовать клеевые составы, рекомендованные производителем труб, соблюдать температурный режим монтажа и выдерживать минимальное время схватывания. Это гарантирует надежное соединение без риска протечек и разрушения шва.
Переход на комбинированный участок с адаптированным диаметром
Переход на комбинированный участок с адаптированным диаметром применяется для соединения труб одинакового внешнего диаметра, но различных по толщине стенок или внутреннему сечению. Такой метод позволяет сохранить герметичность и механическую прочность соединения без увеличения общего габарита.
Основные рекомендации по выполнению перехода:
- Выбор материала переходника: использовать втулки или фасонные детали из того же материала, что и трубы, чтобы избежать коррозионных процессов и обеспечить одинаковое тепловое расширение.
- Подготовка кромок: срезы труб должны быть тщательно обработаны – сняты заусенцы, проведена шлифовка для ровной поверхности прилегания.
- Технология монтажа: применяется метод вставки трубы с меньшим внутренним диаметром внутрь трубы с большим внутренним диаметром через адаптированную втулку, обеспечивающую плотное сопряжение и равномерное распределение нагрузки.
- Герметизация: рекомендуются специальные уплотнительные кольца из резины или силикона, выдерживающие эксплуатационные температуры и давления, либо применение холодной сварки или эпоксидных составов для дополнительной фиксации.
- Контроль качества: после монтажа обязательна проверка соединения на прочность методом гидравлического или пневматического испытания с давлением, превышающим рабочее не менее чем на 25%.
Важным нюансом является точное соответствие диаметра втулки адаптированному участку, чтобы избежать люфта и минимизировать внутренние турбуленции потока, что критично для трубопроводов с высокой скоростью транспортируемой среды.
Использование комбинированного участка с адаптированным диаметром эффективно при ремонте, модернизации систем и при необходимости комбинирования труб с разными техническими характеристиками, сохраняя при этом общую конструктивную целостность и эксплуатационную надежность.
Проверка герметичности и устойчивости после вставки трубы
Для контроля герметичности соединения после вставки трубы одинакового диаметра проводят испытание под давлением. Рекомендуется использовать гидростатический метод с превышением рабочего давления на 1,5–2 раза, но не более 1,2 МПа для пластиковых труб и 2,5 МПа для металлических. Время выдержки – не менее 10 минут. Отсутствие падения давления свидетельствует о правильной посадке и герметичности.
Дополнительно следует визуально осмотреть стык на предмет трещин, зазоров и деформаций. При использовании уплотнительных колец проверяют их целостность и равномерность прилегания по окружности. Для труб с резьбовым соединением необходима проверка момента затяжки – рекомендуемый крутящий момент должен строго соответствовать технической документации производителя.
Устойчивость соединения проверяют механическим воздействием – легкими рывками в осевом и радиальном направлениях. Любое перемещение свыше 0,5 мм указывает на недостаточную фиксацию и требует повторной установки или усиления соединения с помощью хомутов или сварки.
При системах с динамическими нагрузками проводят дополнительные циклические испытания на изгиб и вибрацию. В таких случаях допустимый износ материала и люфт в стыке не должны превышать 0,1 мм после 1000 циклов нагрузки.
Вопрос-ответ:
Какими способами можно соединить две трубы одинакового диаметра, чтобы обеспечить надежное крепление?
Существует несколько методов соединения труб одинакового диаметра. Один из самых распространённых — это использование муфт или соединительных элементов, которые надеваются на концы труб и фиксируются с помощью зажимов или сварки. Также применяется способ с использованием резиновых уплотнителей для герметизации соединения. В случаях с металлическими трубами часто применяют сварку или пайку для создания прочного и долговечного соединения.
Можно ли вставлять трубу в трубу одинакового диаметра без дополнительного крепежа? Какие есть нюансы?
Вставка трубы в трубу одинакового диаметра без дополнительного крепежа возможна только при очень точном совпадении размеров и хорошей посадке. Однако такое соединение обычно недостаточно прочное и может со временем разболтаться или протечь. Для повышения надежности обычно применяют клеевые составы, уплотнители или механические фиксаторы, чтобы исключить смещение и обеспечить герметичность.
Какие инструменты и материалы понадобятся для соединения двух труб одинакового диаметра методом муфты?
Для соединения труб методом муфты потребуется сама муфта соответствующего диаметра, резиновые уплотнители (если предусмотрены), инструменты для обжима или затягивания хомутов, а также, возможно, герметик для улучшения герметичности. В зависимости от материала труб могут понадобиться ножовка или труборез для точной обрезки концов, а также очистительные средства для подготовки поверхности перед сборкой.
Какие преимущества и недостатки у сварного соединения труб одинакового диаметра по сравнению с другими способами?
Сварное соединение обеспечивает очень прочное и долговечное соединение, которое практически не пропускает жидкости или газы. Такой метод идеально подходит для металлических труб, которые будут эксплуатироваться под высоким давлением. Однако сварка требует специальных навыков и оборудования, а также последующей проверки качества шва. Кроме того, сварное соединение обычно нельзя разобрать, что усложняет ремонт или замену отдельных участков.
Можно ли использовать трубу с немного меньшим диаметром для вставки внутрь трубы одинакового номинального размера? Что при этом следует учитывать?
Использование трубы с немного меньшим внешним диаметром для вставки внутрь трубы такого же номинального размера возможно, но необходимо учитывать точные размеры и допуски. Важно, чтобы между трубами не образовался слишком большой зазор, который приведёт к протечкам или нестабильности соединения. В таких случаях часто применяют уплотнительные манжеты, клеевые составы или другие фиксаторы, чтобы компенсировать разницу и создать надежное соединение.
Какие методы применяют для соединения двух труб одинакового диаметра без использования дополнительных фитингов?
Для соединения труб одинакового диаметра без фитингов часто используют метод вставки одной трубы в другую с последующей герметизацией. Варианты включают нагревание конца одной трубы для увеличения диаметра и последующую вставку второй, либо использование механического соединения с помощью хомутов и уплотнительных колец. Иногда применяется сварка, если материал труб позволяет создать прочное монолитное соединение. Каждый способ выбирается в зависимости от типа материала труб и условий эксплуатации.
Какой способ вставки трубы в трубу одинакового диаметра наиболее надежен для систем водоснабжения?
Для систем водоснабжения надежным считается метод с применением пайки или сварки, если трубы металлические. Это обеспечивает прочное и герметичное соединение, устойчивое к внутреннему давлению и перепадам температуры. В случае пластиковых труб часто используют метод холодной сварки с применением специальных клеевых составов или соединительных муфт с уплотнителями, которые предотвращают протечки. Выбор зависит от материала труб и требований к долговечности и надежности системы.
