В бытовых электрических сетях стандартным значением напряжения считается 220 вольт. Правильный расчёт мощности нагрузки при этом напряжении необходим для выбора оборудования, защиты и оценки потребления энергии.
Мощность рассчитывается по формуле P = U × I × cosφ, где P – активная мощность в ваттах, U – напряжение в вольтах, I – ток в амперах, cosφ – коэффициент мощности. Для резистивных нагрузок, например, нагревательных элементов, cosφ приближается к 1.
При известной мощности устройства расчет тока позволяет определить сечение проводов и параметры защитных автоматов. Например, для электроприбора мощностью 2200 Вт ток будет равен 10 А при напряжении 220 В и коэффициенте мощности 1.
Как определить тип мощности в бытовой электросети 220 В
Реактивная мощность (Q, в вольт-амперах реактивных) связана с энергообменом между источником и нагрузкой, не преобразующей энергию в полезную работу. Рассчитывается по Q = U × I × sinφ. Высокое значение реактивной мощности характерно для индуктивных нагрузок – двигателей, трансформаторов.
Полная мощность (S, в вольт-амперах) равна векторной сумме активной и реактивной мощностей: S = U × I. Она показывает общую нагрузку на сеть.
Для бытовых приборов, как правило, важна именно активная мощность, поскольку счетчики электроэнергии учитывают именно её. Чтобы определить тип мощности в сети, измеряют напряжение и ток, а для реактивной мощности дополнительно измеряют фазовый сдвиг между ними с помощью ваттметра или специализированного анализатора мощности.
Если приборы простые (лампы накаливания, электроплиты), cosφ близок к 1, значит, активная и полная мощности практически равны. При наличии электродвигателей, индукционных нагревателей или светодиодных ламп с драйверами, значение cosφ снижается, и реактивная мощность становится заметной.
Рекомендуется использовать мультиметр с функцией измерения мощности или анализатор качества электроэнергии для точного определения всех видов мощности в бытовой сети 220 В.
Расчёт активной мощности для электроприборов 220 В
Активная мощность (P) измеряется в ваттах и отражает реальную энергию, потребляемую прибором. Для электроприборов с напряжением 220 В её определяют по формуле: P = U × I × cos φ, где U – напряжение (220 В), I – сила тока в амперах, cos φ – коэффициент мощности.
Для бытовых приборов cos φ обычно близок к 1 (например, для электронагревателей), что упрощает расчёт: P ≈ 220 × I. Для устройств с электродвигателями или индуктивными нагрузками (например, стиральные машины, кондиционеры) cos φ может составлять 0,7–0,9, что снижает реальную мощность.
Для точного расчёта измерьте силу тока мультиметром или используйте паспортные данные прибора. При отсутствии данных о cos φ рекомендуется применять коэффициент 0,85 для двигателей и 1 для нагревательных приборов.
При подключении нескольких приборов суммируйте их активную мощность для определения общей нагрузки сети. Это позволяет избежать перегрузок и подобрать подходящий проводник и автоматический выключатель.
Влияние коэффициента мощности на реальную нагрузку
Коэффициент мощности (cos φ) определяет отношение активной мощности к полной и напрямую влияет на реальную нагрузку электрической сети при напряжении 220 В. При cos φ = 1 вся подаваемая мощность используется эффективно, но снижение коэффициента мощности приводит к увеличению реактивной составляющей, что вызывает рост тока в цепи и повышенные потери в проводах.
Пример: при нагрузке 2 кВт и cos φ = 0,8 ток в сети будет примерно на 25% выше, чем при cos φ = 1. Это увеличивает тепловые потери и нагрузку на оборудование, требует более мощных кабелей и защитных устройств.
Для точного расчёта реальной нагрузки используют формулу: P = U × I × cos φ, где P – активная мощность, U – напряжение, I – ток. При фиксированном напряжении снижение cos φ требует увеличения тока для поддержания той же активной мощности.
Рекомендуется поддерживать коэффициент мощности не ниже 0,95 для бытовых и коммерческих потребителей. Для улучшения cos φ применяют конденсаторные батареи или устройства компенсации реактивной мощности, что снижает избыточный ток и экономит электроэнергию.
При проектировании систем важно учитывать коэффициент мощности, чтобы избежать излишних расходов на кабели, трансформаторы и автоматические выключатели, а также минимизировать тепловую нагрузку и повысить безопасность.
Методы измерения мощности при напряжении 220 В
Активная мощность измеряется с помощью ваттметра, подключаемого последовательно с нагрузкой и параллельно источнику напряжения. Для точных результатов выбирают приборы с классом точности не ниже 1,0. В бытовых условиях достаточно однофазного ваттметра с диапазоном измерения от 0 до 3000 Вт.
Косвенный метод основан на одновременном измерении напряжения и тока с помощью мультиметра или клещевого амперметра. Рассчитывается по формуле: P = U × I × cos φ, где cos φ – коэффициент мощности. Если cos φ неизвестен, его измеряют фазометром или рассчитывают по характеристикам нагрузки.
Измерение с помощью электроэнергомера позволяет контролировать потребление за длительный период и оценить среднюю мощность. Электроэнергомеры бытового класса обычно имеют точность 1,5% и способны измерять как активную, так и реактивную мощность.
Использование интеллектуальных устройств, таких как умные розетки и энергомониторы с встроенными датчиками тока и напряжения, позволяет получать мгновенные данные о мощности через мобильные приложения. Их точность варьируется от 1% до 3%, что подходит для контроля бытового энергопотребления.
Расчёт мощности по току и напряжению в сети 220 В
Для определения мощности в однофазной сети с напряжением 220 В используется формула:
P = U × I,
где P – мощность в ваттах (Вт), U – напряжение в вольтах (В), I – сила тока в амперах (А).
Например, при токе 5 А мощность составит: 220 В × 5 А = 1100 Вт.
Если необходимо узнать ток по известной мощности, формула преобразуется:
I = P / U.
Для нагрузки 2200 Вт ток будет равен: 2200 Вт / 220 В = 10 А.
Важно учитывать, что указанный расчёт применим при чисто активной нагрузке, где коэффициент мощности равен 1. В случае индуктивных или емкостных нагрузок следует умножать результат на коэффициент мощности (cos φ), который обычно указывается в технической документации оборудования.
При длительной эксплуатации оборудования рекомендуется закладывать запас по току не менее 20% от рассчитанного значения, чтобы избежать перегрузок и нагрева проводников.

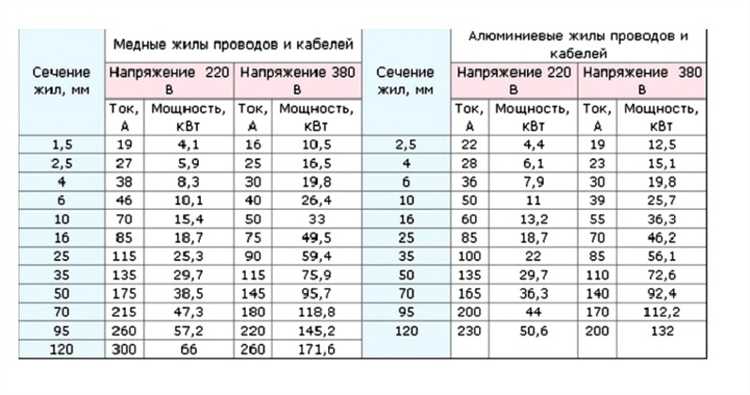

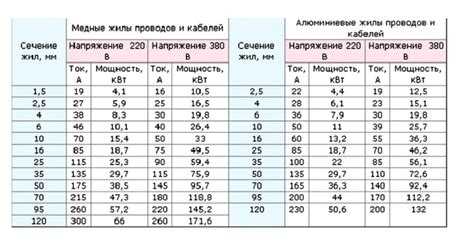

Как выбрать кабель по мощности и напряжению 220 В
Для правильного выбора кабеля при напряжении 220 В необходимо учитывать максимально потребляемую мощность нагрузки и длину линии. Основная задача – обеспечить допустимый ток, не вызывающий перегрева и падения напряжения.
- Определите максимальную нагрузку: рассчитайте ток по формуле I = P / U, где P – мощность в ваттах, U – напряжение (220 В). Например, для нагрузки 4400 Вт ток составит 20 А.
- Выберите сечение кабеля с запасом по току, учитывая материалы проводника:
- Медь: 1 мм² выдерживает до 10 А при длине до 20 м.
- Алюминий: 1 мм² – до 6 А, нужно увеличивать сечение на 1,5–2 раза по сравнению с медью.
- Учитывайте длину кабеля: при больших расстояниях (свыше 30 м) увеличивайте сечение для снижения падения напряжения не более 5%. Например, при токе 20 А и длине 40 м рекомендуется сечение меди от 4 мм².
- Проверяйте условия прокладки: для кабеля в тр
Рассчёт мощности для бытовых приборов с учётом пусковых токов
Для расчёта мощности с учётом пусковых токов важно учитывать следующие параметры:
- Номинальная мощность устройства – указанная на приборе или в инструкции, которая соответствует его рабочему состоянию.
- Пусковой ток – кратковременное увеличение тока при включении устройства, часто в
Практические ошибки при расчёте мощности и способы их избежать
Частая ошибка – неверный учёт коэффициента мощности. Например, у электродвигателей он может быть 0,7–0,9, а не 1, как у резистивной нагрузки. Без корректировки итоговая мощность будет занижена на 10–30%.
Ошибки возникают при использовании среднего напряжения 220 В, если фактическое напряжение сети отличается более чем на 5%. Это приводит к неправильному определению тока и мощности. Рекомендуется измерять напряжение в момент расчёта и учитывать его реальное значение.
Часто пренебрегают учётом пусковых токов мощных электроприборов. Например, пусковой ток асинхронного двигателя может превышать номинальный в 4–6 раз на несколько секунд. Чтобы избежать проблем, мощность расчётной цепи должна включать запас 20–30%.
Неправильное суммирование нагрузок – ещё одна ошибка. Просто сложить номинальные мощности недостаточно, так как приборы редко работают одновременно на максимуме. Для бытовых нагрузок используют коэффициент одновременности, например 0,7–0,8.
Игнорирование потерь в проводах и оборудовании снижает точность. Рекомендуется учитывать 2–5% дополнительных потерь при расчётах общей мощности для более точного подбора кабеля и защитных устройств.
Чтобы избежать ошибок, стоит применять измерительные приборы (мультиметры, анализаторы мощности) и проверять расчёты на практике. Подход с двойной проверкой снижает риск выбора неправильной мощности и оборудования.
Вопрос-ответ:
Что такое мощность при напряжении 220 вольт и зачем её рассчитывать?
Мощность — это количество энергии, которую электрическое устройство потребляет или вырабатывает за единицу времени. При напряжении 220 вольт мощность показывает, сколько работы может выполнить прибор при данном напряжении. Расчёт мощности помогает выбрать подходящие провода, автоматы защиты и понять, насколько эффективно работает устройство.
Как определить мощность устройства, если известно напряжение 220 В и сила тока?
Для расчёта мощности нужно умножить напряжение на силу тока. Формула выглядит так: P = U × I, где P — мощность в ваттах, U — напряжение (220 В), I — сила тока в амперах. Например, если ток равен 2 А, то мощность будет 220 × 2 = 440 Вт.
Почему мощность не всегда равна произведению напряжения и силы тока в бытовой сети 220 В?
В некоторых случаях мощность, рассчитанная как произведение напряжения и тока, отличается от реальной потребляемой мощности из-за наличия реактивных элементов в цепи (катушек, конденсаторов). Такие элементы вызывают сдвиг фаз между током и напряжением, поэтому вычисляют активную мощность с учётом коэффициента мощности, который показывает, какая часть энергии реально расходуется.
Как рассчитать мощность для нескольких устройств, подключённых к одной розетке на 220 В?
Если к одной линии подключено несколько приборов, то суммарная мощность будет равна сумме мощностей всех устройств. Для каждого прибора вычисляют мощность по формуле P = U × I (или используют данные с его этикетки), а затем складывают результаты. Это помогает не превышать максимально допустимую нагрузку на сеть.
Что значит мощность при напряжении 220 В и как она связана с потребляемым электричеством?
Мощность — это показатель того, сколько электроэнергии устройство потребляет за единицу времени при напряжении 220 В. Если взять, например, лампу или чайник, то мощность укажет, насколько быстро прибор преобразует электрическую энергию в свет, тепло или работу. Чем выше мощность, тем больше энергии расходуется за одинаковый промежуток времени.
Как рассчитать мощность, если известны сила тока и напряжение в цепи 220 В?
Чтобы определить мощность, нужно умножить значение силы тока (в амперах) на напряжение (в вольтах). Формула выглядит так: P = I × U, где P — мощность в ваттах, I — ток в амперах, U — напряжение, равное 220 В. Например, если ток равен 2 А, тогда мощность будет 2 × 220 = 440 Вт. Этот способ применим для устройств с постоянным или переменным током при известных параметрах.
Почему для бытовых приборов часто указывают мощность, а не силу тока, если напряжение всегда примерно 220 В?
Потребителю проще ориентироваться в мощности, потому что она сразу показывает, сколько энергии прибор использует за секунду, что помогает оценить расход электричества и влияние на счётчик. Сила тока меняется в зависимости от сопротивления или работы устройства, и её значение не всегда очевидно для обычного пользователя. Мощность же даёт более понятное представление о нагрузке и экономии электроэнергии, особенно при сравнении разных приборов.
