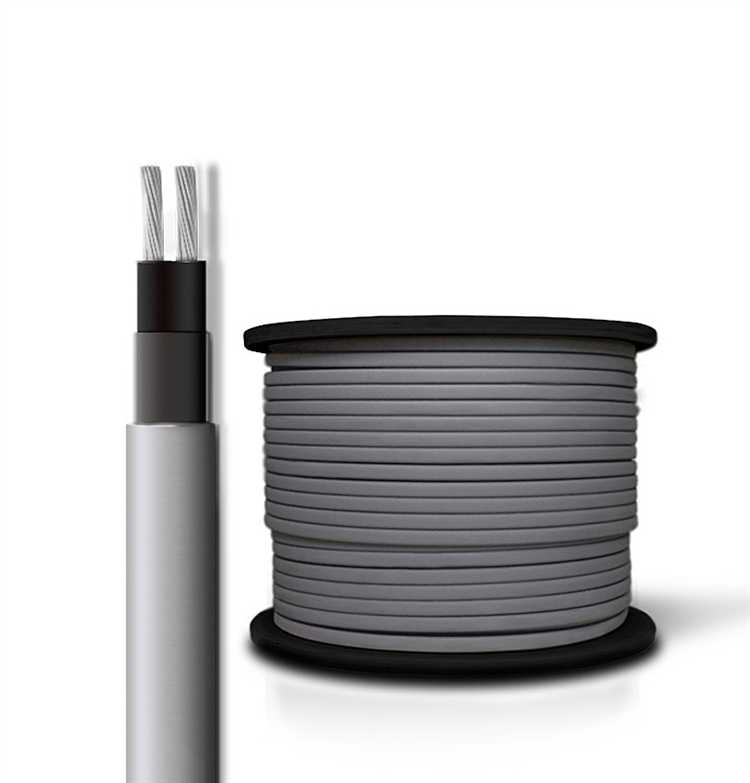

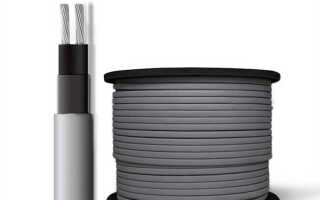

Саморегулирующийся греющий кабель представляет собой проводник с полупроводниковым слоем, изменяющим своё сопротивление в зависимости от температуры. При понижении температуры сопротивление снижается, что увеличивает ток и тепловыделение. При повышении температуры сопротивление возрастает, снижая ток и предотвращая перегрев.
Этот механизм обеспечивает эффективное распределение тепла без необходимости дополнительного контроля температуры. Благодаря саморегуляции кабель защищён от перегрева даже при пересечении или перекрытии витков, что расширяет варианты его монтажа и повышает безопасность эксплуатации.
В промышленности и бытовом использовании саморегулирующиеся кабели применяются для антиобледенения кровли, обогрева трубопроводов и систем защиты от замерзания. Для правильного выбора важно учитывать мощность на метр и максимальную рабочую температуру кабеля, а также условия окружающей среды, в которых он будет функционировать.
Правильная установка требует соблюдения рекомендаций производителя по заземлению и обеспечению теплового контакта с объектом обогрева. Использование саморегулирующихся кабелей позволяет снизить энергопотребление и повысить надёжность систем отопления и защиты от замерзания.
Саморегулирующийся греющий кабель: принцип работы и применение

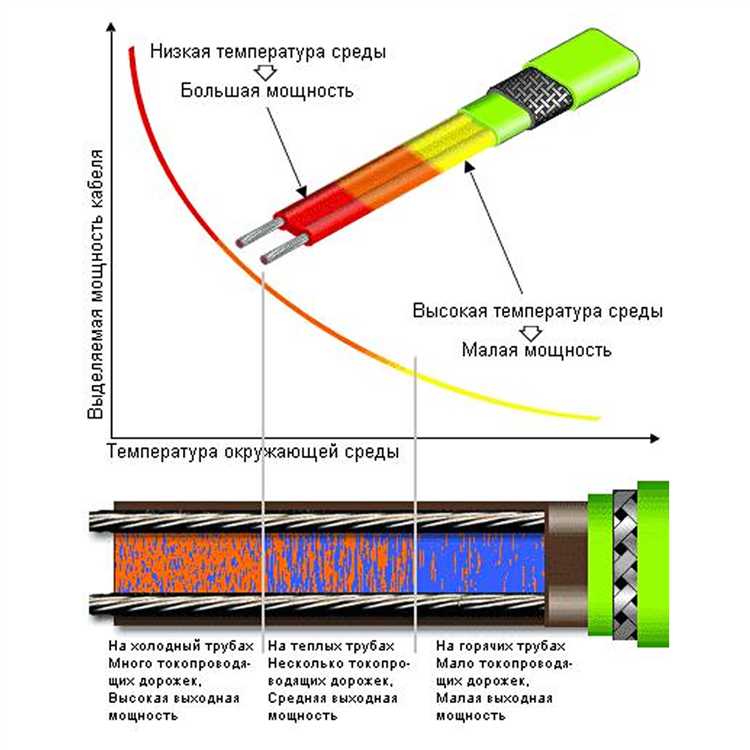

Саморегулирующийся греющий кабель состоит из двух токопроводящих жил, между которыми находится полимерный полупроводниковый слой. Этот слой изменяет своё электрическое сопротивление в зависимости от температуры, что позволяет автоматически регулировать выделяемое тепло.
- При снижении температуры сопротивление уменьшается, и ток увеличивается, что приводит к повышению тепловыделения.
- При повышении температуры сопротивление возрастает, ток снижается, и кабель выделяет меньше тепла.
Такой механизм предотвращает перегрев и снижает энергопотребление без необходимости внешнего управления.
Применение саморегулирующихся кабелей эффективно в следующих задачах:
- Защита трубопроводов от замерзания в холодных условиях.
- Поддержание заданной температуры кровли и водосточных систем, предотвращая образование наледи.
- Обогрев полов и поверхности для предотвращения скольжения и сохранения работоспособности оборудования.
- Обогрев резервуаров и емкостей с жидкостями, требующими поддержания температуры.
Установка кабеля требует соблюдения следующих рекомендаций:
- Не допускать пересечения кабеля, чтобы избежать локального перегрева.
- Использовать терморегуляторы с температурными датчиками для повышения эффективности.
- Выбирать кабель с необходимой мощностью (Вт/м) исходя из теплопотерь объекта и условий эксплуатации.
- Обеспечивать надёжную изоляцию и защиту кабеля от механических повреждений и влаги.
Саморегулирующиеся кабели долговечны и обеспечивают экономичное поддержание температуры без избыточного расхода энергии.
Конструкция и материалы саморегулирующегося греющего кабеля
Саморегулирующийся греющий кабель состоит из центрального проводника, выполненного из медного или никелированного сплава, и двух параллельных токопроводящих жил. Между ними расположен полимерный полупроводниковый слой, который изменяет сопротивление в зависимости от температуры. При повышении температуры полимер становится менее проводящим, снижая ток и тепловыделение, что предотвращает перегрев.
Внешняя изоляция обычно изготавливается из фторсодержащих полимеров (например, тефлона) или сшитого полиэтилена, что обеспечивает устойчивость к химическим воздействиям, ультрафиолету и механическим нагрузкам. Внутренние материалы выбираются с учетом рабочего диапазона температур, обычно от -40°C до +65°C, что позволяет применять кабель в разных климатических условиях.
Для защиты от влаги и повреждений используется дополнительная оболочка из ПВХ или полиолефина. Концы кабеля оснащаются герметичными соединителями, обеспечивающими влагонепроницаемость и надежное соединение с питающей сетью. В некоторых моделях применяется экранирование для снижения электромагнитных помех.
Важно при монтаже соблюдать рекомендации по изгибу кабеля – радиус не должен быть меньше 10 диаметров, чтобы не нарушить структуру полимерного слоя и избежать снижения саморегулирующих свойств. Для эксплуатации в агрессивных средах выбираются кабели с усиленной защитной оболочкой.
Механизм изменения сопротивления для регулировки температуры
Саморегулирующийся греющий кабель содержит в своей структуре полупроводниковый элемент с отрицательным температурным коэффициентом сопротивления. При повышении температуры полупроводник становится менее проводящим, что увеличивает его сопротивление и уменьшает ток через кабель. Это снижает выделение тепла, предотвращая перегрев.
При охлаждении материал возвращается к более низкому сопротивлению, ток возрастает, и кабель начинает интенсивнее нагреваться. Такой принцип обеспечивает автоматическую подстройку мощности в зависимости от температуры окружающей среды и поверхности объекта.
Для обеспечения стабильной работы важно соблюдать монтажные рекомендации: кабель не должен быть излишне перекручен или повреждён, так как это влияет на сопротивление и терморегуляцию. Также критична правильная изоляция, исключающая контакт с проводящими поверхностями, чтобы избежать короткого замыкания и сохранить стабильность изменения сопротивления.
Оптимальная длина участка кабеля и мощность подбираются с учётом тепловых потерь и требуемой температуры. Избыток мощности снижает эффективность саморегуляции, а недостаток – приводит к недостаточному прогреву.
Современные материалы полупроводниковых элементов обладают высокой чувствительностью к температуре, что позволяет поддерживать температуру с точностью до нескольких градусов без дополнительных датчиков и регуляторов.
Выбор кабеля для защиты труб от замерзания в разных условиях
При выборе саморегулирующегося греющего кабеля необходимо учитывать температурный режим, материал труб и особенности монтажа.
- Температурные условия:
- Для наружных труб при температуре до −30 °C рекомендуется кабель с максимальной выходной мощностью не менее 20 Вт/м.
- Для внутренних систем и умеренного климата достаточно мощности 10–15 Вт/м.
- В регионах с резкими перепадами температуры нужен кабель с плавной саморегуляцией, обеспечивающий снижение мощности при нагреве.
- Материал труб:
- Металлические трубы требуют кабеля с хорошей гибкостью и устойчивостью к механическим воздействиям.
- Пластиковые трубы требуют равномерного нагрева, поэтому выбирают кабель с равномерным распределением тепла и возможностью крепления по всей длине.
- Для труб из ПНД и ПП рекомендуются кабели с дополнительной теплоизоляцией для минимизации теплопотерь.
- Особенности монтажа:

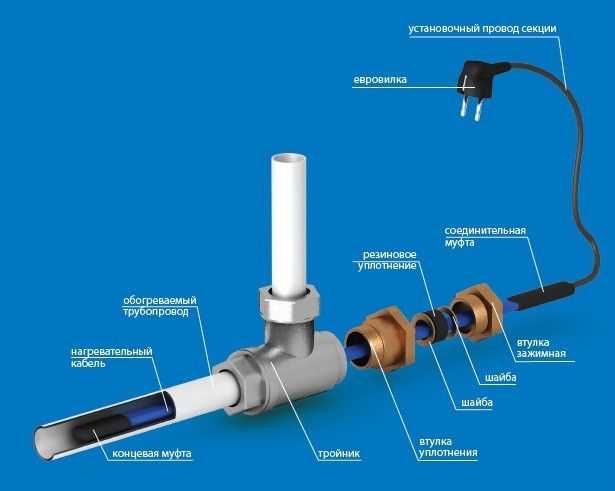

- При прокладке внутри трубы выбирается кабель с влагозащитой класса IP67 и устойчивостью к давлению воды.
- Для наружного монтажа важна устойчивость к ультрафиолету и механическим повреждениям, а также возможность работы при низких температурах.
- При монтаже на поверхности труб следует выбирать кабель с липкой или фиксирующей основой для надежного крепления.
Выбор длины кабеля должен строго соответствовать длине защищаемого участка с небольшим запасом для подключения и термостатов. Использование терморегуляторов позволяет экономить электроэнергию, снижая мощность нагрева при отсутствии риска замерзания.
Установка саморегулирующегося греющего кабеля на кровлю и водостоки
Перед монтажом необходимо тщательно очистить поверхность крыши и водостоков от мусора и снега. Кабель прокладывают вдоль желобов и водосточных труб, чтобы предотвратить образование ледяных пробок и сосулек.
Кабель фиксируют с помощью специальных монтажных скоб или пластиковых крепежей с шагом не более 30 см, избегая натяжения и перегибов. Начало кабеля должно располагаться в зоне подключения к электросети, с использованием термостойкой муфты и герметичного ввода.
Для обеспечения эффективного обогрева кабель укладывают спиралью или зигзагом внутри водосточных труб и вдоль желобов, с учетом рекомендации производителя по минимальному радиусу изгиба – не менее 25 мм. Изоляция кабеля должна быть защищена от ультрафиолета и механических повреждений.
Особое внимание уделяют заземлению и подключению через автоматические терморегуляторы, которые включают систему при снижении температуры ниже +5 °C и отключают при достижении положительных значений. Это снижает энергопотребление и продлевает срок службы оборудования.
После монтажа проводится проверка целостности и сопротивления изоляции кабеля с помощью мегомметра. Наружные участки рекомендуется покрыть защитным слоем – например, монтажной лентой с теплоотражающими свойствами.
Для водосточных труб допустимо использование саморегулирующихся кабелей с рабочей температурой до +65 °C и мощностью 10–20 Вт/м, а для крыш – кабелей с большей мощностью до 30 Вт/м в зависимости от климатических условий и толщины снега.

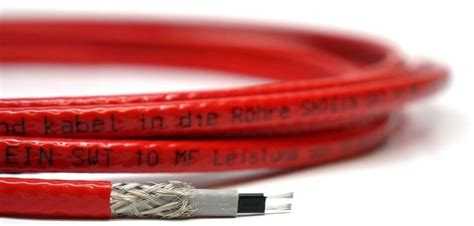

Использование греющего кабеля в системах отопления и теплого пола
Саморегулирующийся греющий кабель применяется в системах отопления как основной или дополнительный источник тепла. Его особенность – автоматическая регулировка мощности в зависимости от температуры поверхности, что снижает энергопотребление и предотвращает перегрев.
В системах теплого пола кабель укладывается с шагом от 10 до 20 см, обеспечивая равномерный прогрев поверхности. Рекомендуется монтаж в стяжку толщиной не менее 30 мм для оптимального теплообмена и защиты кабеля. Максимальная мощность на квадратный метр обычно не превышает 150 Вт, что обеспечивает комфортную температуру пола без риска перегрева.
При использовании для отопления стен или потолков кабель размещают с учетом площади и теплопотерь помещения. Для жилых комнат мощность подбирается в диапазоне 60–100 Вт/м², для ванных и кухонь – 100–130 Вт/м². Для исключения перегрева монтаж должен предусматривать укладку в изоляционные материалы, устойчивые к температуре и влажности.
Системы с саморегулирующимся кабелем эффективно сочетаются с терморегуляторами, позволяющими задавать точный температурный режим. Рекомендуется использовать кабель с внешней изоляцией из фторполимеров для долговременной эксплуатации и устойчивости к механическим повреждениям.
Для наружного применения, например, антиобледенения водостоков и крыш, кабель монтируют с соблюдением защитных мероприятий от влаги и повреждений. При выборе модели важно учитывать рабочее напряжение, длину и допустимую нагрузку, чтобы исключить перегрев и обеспечить надежную работу.
Особенности эксплуатации и меры безопасности при работе с кабелем
Саморегулирующийся греющий кабель требует точного соблюдения технических условий монтажа и эксплуатации. Перед установкой необходимо убедиться в отсутствии механических повреждений изоляции и проводников. Кабель нельзя резать, скручивать или перегибать с радиусом меньше указанного в технической документации, чтобы не повредить токопроводящую жилу.
При монтаже важно использовать только изолирующие и герметизирующие материалы, рекомендованные производителем. Подключение кабеля к источнику питания должно выполняться с соблюдением полярности и с использованием защитных устройств, таких как дифференциальные автоматы и автоматические выключатели соответствующего номинала.
Эксплуатация возможна в диапазоне температур, указанных в паспорте изделия. Повышение температуры свыше предельно допустимой вызывает деградацию токопроводящих элементов и сокращает срок службы кабеля. Для контроля температуры часто применяют терморегуляторы или датчики, установленные вблизи кабеля.
Запрещается размещать кабель в местах с механическими нагрузками, вибрациями и воздействием химически агрессивных сред без дополнительной защиты. В случае использования на открытом воздухе кабель должен быть защищён от ультрафиолетового излучения и влаги согласно классу защиты.
При эксплуатации необходимо регулярно осматривать кабель на предмет повреждений и износа, особенно в местах прокладки и соединений. Поврежденные участки подлежат немедленной замене или ремонту с использованием специализированных комплектов. Самостоятельное вмешательство в структуру кабеля без соответствующих навыков не допускается.
Для минимизации риска поражения электрическим током рекомендуется использовать системы защитного заземления и соблюдать требования ПУЭ по организации электробезопасности. В местах с повышенной влажностью и пылинностью установка должна соответствовать нормативным актам, чтобы исключить короткие замыкания и возгорания.
Хранение кабеля осуществляется в сухом, защищённом от прямого солнечного света помещении при температуре, не выходящей за пределы, указанные в технической документации. При транспортировке кабель должен быть защищён от механических воздействий и влаги.
Техническое обслуживание и диагностика неисправностей греющего кабеля
Регулярный контроль сопротивления изоляции и рабочее напряжение – ключевые меры для выявления повреждений и предотвращения отказов. Измерения сопротивления необходимо проводить с помощью мегаомметра с напряжением не ниже 500 В. Значение ниже 100 МОм свидетельствует о возможных нарушениях целостности изоляции.
Визуальный осмотр кабеля должен включать проверку на механические повреждения, трещины и следы перегрева. Особое внимание уделяется соединениям и местам прокладки, где возможны перегибы и повреждения внешней оболочки.
При подозрении на неисправность проводят тестирование методом «термографии». Тепловизор выявляет участки с отклонением температуры, указывающие на локальные дефекты или обрывы проводников.
Измерение токов потребления и сравнение с паспортными значениями помогает обнаружить нарушения в работе кабеля и системы управления. Повышенный ток указывает на короткое замыкание, сниженный – на разрыв или плохой контакт.
Для восстановления работоспособности поврежденных участков применяют специальную ремонтную муфту, обеспечивающую герметичность и электрическую изоляцию. Самостоятельный монтаж и ремонт требуют строгого соблюдения технических регламентов и рекомендаций производителя.
Профилактическое обслуживание включает проверку надежности креплений, очистку от загрязнений и обеспечение правильного температурного режима эксплуатации. Нарушение условий эксплуатации сокращает срок службы кабеля и приводит к частым поломкам.
При выявлении неисправностей кабель подлежит немедленной замене, поскольку восстановление работоспособности без квалифицированного вмешательства невозможно и опасно.
Вопрос-ответ:
Как работает саморегулирующийся греющий кабель?
Саморегулирующийся греющий кабель содержит внутри специальный полимерный элемент, который меняет своё сопротивление в зависимости от температуры. При нагревании сопротивление увеличивается, и кабель уменьшает выделяемое тепло, а при охлаждении сопротивление падает, и тепло выделяется больше. Это позволяет кабелю автоматически регулировать температуру без необходимости дополнительных датчиков или контроллеров.
В каких сферах чаще всего применяют саморегулирующиеся греющие кабели?
Такие кабели широко используют для защиты трубопроводов от замерзания, обогрева водосточных желобов и крыш от наледи, поддержания температуры в системах отопления и вентиляции. Их выбирают для промышленного оборудования и бытовых нужд, где нужно избежать перегрева и при этом поддерживать постоянную температуру в разных условиях эксплуатации.
Чем саморегулирующийся кабель отличается от обычного греющего кабеля?
Основное отличие в том, что саморегулирующийся кабель способен автоматически подстраивать уровень нагрева в зависимости от температуры окружающей среды, тогда как обычный кабель имеет фиксированную мощность и требует внешнего управления. Это повышает безопасность, экономит электроэнергию и продлевает срок службы оборудования.
Какие факторы влияют на выбор мощности саморегулирующегося кабеля для обогрева труб?
При выборе мощности учитывают диаметр и материал трубы, температуру окружающей среды, тип изоляции, а также необходимость поддержания определённой температуры жидкости внутри. Например, для наружных труб в холодном климате берут кабель с большей мощностью, чтобы компенсировать сильные холода и избежать замерзания.
Можно ли самостоятельно установить саморегулирующийся греющий кабель, и на что нужно обратить внимание?
Установку можно выполнить самостоятельно, но важно строго следовать инструкции производителя. Необходимо правильно подобрать кабель по длине и мощности, избегать перегибов и повреждений, обеспечить качественную изоляцию и заземление. Нельзя допускать перекрытия кабеля, так как это может привести к перегреву. Если возникают сомнения, лучше обратиться к специалистам.
