Электрическая гирлянда состоит из последовательной или смешанной цепи лампочек, где отказ одного элемента может привести к неработоспособности всей конструкции. Определение неисправной лампы или участка цепи вручную требует времени, особенно если гирлянда содержит десятки светодиодов. Мультиметр позволяет сократить диагностику до нескольких минут.
Перед началом проверки необходимо установить мультиметр в режим измерения сопротивления или прозвонки цепей. Работы выполняются при отключённой гирлянде от сети, поскольку проверка ведётся при нулевом напряжении. Зонд мультиметра прикладывается к контактам начала и конца гирлянды или её секций. Отсутствие звукового сигнала или бесконечное сопротивление указывают на обрыв в исследуемом участке.
Для гирлянд с микросхемой управления важно учитывать, что часть цепи может быть отключена программно. В таком случае мультиметр покажет исправность цепи, но гирлянда всё равно не будет светиться. Дополнительно можно проверить напряжение питания на выходе адаптера, установив мультиметр в режим измерения постоянного напряжения. Значение должно соответствовать номиналу (например, 5 В или 12 В), указанному на блоке питания.
Как определить, что в гирлянде именно обрыв, а не другая неисправность

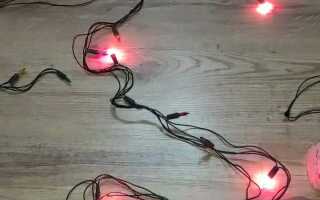

Первичный признак обрыва – полное или частичное отключение сегмента гирлянды при визуально целых лампах и отсутствии запаха гари. Если при включении ни одна лампа в определённой части не горит, а остальная цепь работает, вероятность обрыва высока.
Для точной диагностики используйте мультиметр в режиме прозвонки. Сначала отключите гирлянду от сети. Затем подсоедините щупы к началу и концу участка, где отсутствует свечение. Если зуммер не срабатывает – контакт нарушен, это прямое указание на обрыв.

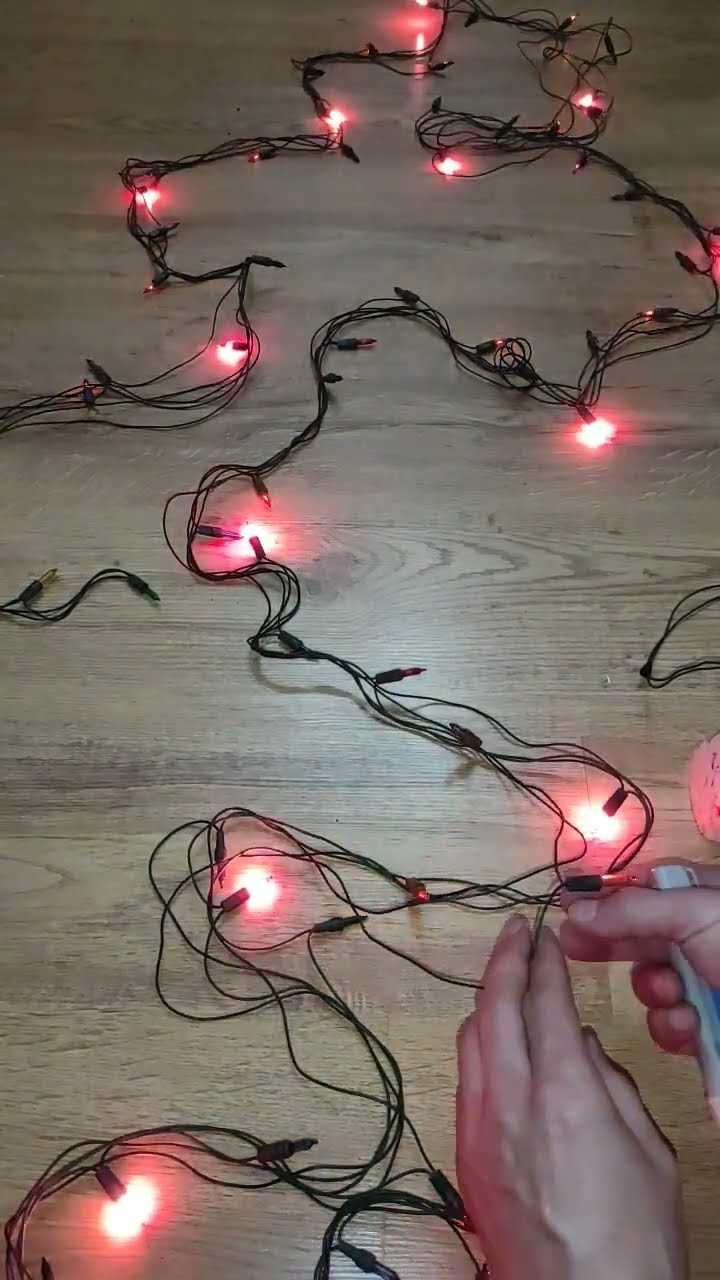

Если гирлянда содержит последовательно соединённые лампы, можно прозвонить каждую последовательно, начиная с последней исправной. При обнаружении элемента без прозвонки – именно в нём или между ним и предыдущим элементом и находится обрыв.
Перегорание лампы также может приводить к разрыву цепи, особенно в моделях без байпасных перемычек. Если замена лампы возвращает свечение – это был не обрыв проводника, а неисправность элемента. Если замена не помогает – проблема именно в проводе или контакте.
Что понадобится для проверки: выбор мультиметра и подготовка гирлянды
- Режим прозвонки обязателен – индикатор исправности цепи.
- Функция измерения напряжения – для определения наличия питания в сегментах.
- Батарея мультиметра должна быть заряжена, иначе показания будут искажены.
Перед проверкой гирлянду нужно отключить от сети. Если она модульная – выделить отдельные секции. Для светодиодных гирлянд желательно заранее выяснить, в какой полярности они работают: от этого зависит корректность измерений.
- Очистить гирлянду от пыли и влаги – это снизит риск ложных контактов.
- Распутать провод, чтобы получить доступ к каждой лампе и соединению.
- При необходимости – отметить предполагаемые точки обрыва (визуальные повреждения, следы перегрева).

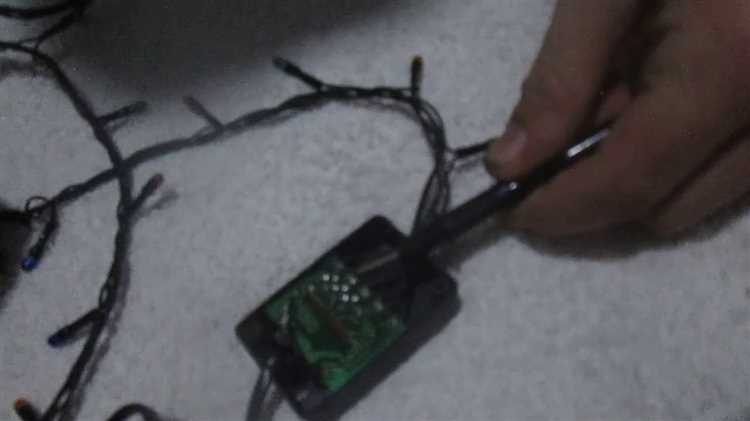

- Если на гирлянде установлен контроллер режимов, его необходимо временно исключить из цепи: он может искажать результаты прозвонки.
Проверка напряжения на входе гирлянды
Подключите мультиметр в режим измерения постоянного или переменного напряжения в зависимости от типа гирлянды. Для гирлянд на 220 В используйте диапазон не менее 250 В переменного тока. Если гирлянда питается от адаптера 12 В или 24 В, переключите мультиметр на соответствующий диапазон постоянного напряжения.
Измерительные щупы подключите к контактам питания гирлянды до первого светодиода или лампы. Убедитесь, что гирлянда подключена к сети и включена. Красный щуп – к плюсовому контакту (или фазе), чёрный – к минусу (или нолю).
Если на входе отсутствует напряжение, проверьте работоспособность адаптера, наличие питания в розетке, целостность вилки и кабеля. При наличии напряжения, соответствующего номиналу (например, 220 В или 12 В), переходите к проверке следующих участков цепи. Напряжение, заниженное более чем на 10% от номинала, может указывать на повреждение кабеля или нестабильный блок питания.
Измерения проводите при отключённой гирлянде от основного корпуса, если конструкция позволяет. Это исключает искажения в показаниях из-за внутренних обрывов или коротких замыканий внутри гирлянды.
Как прозвонить каждый участок гирлянды без повреждения проводки
Перед началом прозвонки отключите гирлянду от сети. Убедитесь, что мультиметр установлен в режим прозвонки (звуковой или с отображением сопротивления).
Начинайте проверку с ближайшего к вилке соединения. Прикладывайте щупы к точкам пайки или к оголённым участкам проводов, если они предусмотрены конструкцией. Никогда не прокалывайте изоляцию – это приведёт к повреждению и последующему окислению медных жил.
Если в гирлянде нет явных контактных площадок, используйте тонкие контактные иглы или специальные адаптеры для щупов, которые позволяют захватывать провод без нарушения изоляции. Их можно зажать вокруг провода и измерить сопротивление через капиллярный контакт.
Прозванивайте гирлянду по секциям между лампами. При отсутствии звукового сигнала или при измеренном сопротивлении выше 1–2 Ом на коротком участке – проблема в этом сегменте. Сравнивайте показания на идентичных отрезках: исправные участки должны давать одинаковые значения.
Не перемещайте щупы на ощупь – фиксируйте их точно, чтобы исключить ложные результаты. При обнаружении участка с обрывом, проверяйте каждую лампу в нём отдельно. Лампы с выгоревшей спиралью имеют бесконечно большое сопротивление.
Завершив диагностику, заизолируйте места контакта, если использовались временные подключения. Не оставляйте оголённые участки открытыми – это приведёт к короткому замыканию при последующем подключении к сети.
Поиск обрыва в гирлянде с параллельным подключением ламп
В гирлянде с параллельным подключением каждая лампа соединена напрямую с источником питания. Обрыв в одной цепи не влияет на остальные. Это упрощает диагностику, но требует точечного подхода.
- Перед началом проверьте наличие напряжения на выходе блока питания с помощью мультиметра в режиме измерения переменного (или постоянного, если используется DC) напряжения.
- Убедитесь в работоспособности первой и последней лампы в цепи. При их исправности вероятен локальный обрыв между ними.
- Переведите мультиметр в режим прозвонки или измерения сопротивления. Обязательно отключите гирлянду от сети.
- Если лампа исправна, прозванивайте участок провода от неё к блоку питания. Обрыв проявится как отсутствие сигнала или бесконечное сопротивление.
- Проверьте соединения на местах пайки или в клеммах. При параллельной схеме возможны скрытые дефекты в распределительных узлах.
Для точной локализации обрыва удобно использовать щупы с иглами, прокалывающими изоляцию. Это позволяет проверить целостность провода без его демонтажа.
При нахождении участка с обрывом замените повреждённый фрагмент провода, либо восстановите контакт пайкой или установкой новой клеммы.
Диагностика гирлянды с последовательным подключением элементов
В гирлянде с последовательным подключением каждый элемент влияет на прохождение тока. Обрыв в любом из элементов приводит к полной потере свечения. Для выявления неисправного участка используют мультиметр в режиме измерения сопротивления или прозвонки.
Перед проверкой отключите гирлянду от питания. Подключите щупы мультиметра к двум концам гирлянды. Если мультиметр показывает бесконечное сопротивление, значит есть разрыв в цепи. Для локализации неисправности следует проверить отдельные участки гирлянды последовательно, разделяя цепь на меньшие сегменты.
Точечная диагностика проводится по следующему алгоритму:
1. Проверка первого элемента: подключите щупы мультиметра к контактам первого и второго элемента. Измеренное сопротивление должно соответствовать техническим данным конкретной лампы или светодиода (обычно несколько Ом или десятки Ом). Если сопротивление бесконечно, первый элемент неисправен.
2. Если первый элемент исправен, продолжайте измерение между последовательно следующими контактами элементов. При обнаружении бесконечного сопротивления между двумя контактами, неисправен элемент, расположенный перед разрывом.
3. Для светодиодных гирлянд учитывайте полярность мультиметра. Если мультиметр не показывает проводимость в одном направлении, попробуйте изменить полярность щупов, так как светодиоды проводят ток только в одну сторону.
Если мультиметр оснащён функцией прозвонки, она значительно ускорит поиск обрыва. Звуковой сигнал будет отсутствовать при обрыве цепи на проверяемом участке.
Для точного определения неисправного элемента допускается разбор гирлянды с отделением каждого элемента или его контактных соединений. Это позволяет локализовать поломку без полного демонтажа конструкции.
Важно помнить, что сопротивление исправного элемента не должно превышать нормативных значений, указанных в документации производителя. Если измеренное сопротивление значительно выше, элемент находится в состоянии деградации и нуждается в замене.
Как работать с герметичными или силиконовыми гирляндами при проверке
Перед измерением отключите гирлянду от питания и дайте ей остыть. Герметичные и силиконовые модели имеют защитный слой, который не допускает прямой контакт мультиметра с проводниками. Для проверки целостности цепи используйте щупы с тонкими игольчатыми наконечниками или аккуратно проткните силиконовый слой в незаметном месте.
Не применяйте чрезмерное усилие, чтобы не повредить изоляцию и не нарушить герметичность. При необходимости проделайте точечное отверстие, которое можно герметизировать после диагностики, например, с помощью силиконового герметика.
Для проверки используйте режим прозвонки или измерения сопротивления на мультиметре. Если сопротивление значительно выше нормы или цепь обрывиста, точку обрыва ищите, двигаясь вдоль провода и контролируя изменение показаний.
После завершения измерений тщательно обработайте места проколов изоляции влагозащитным средством, чтобы восстановить герметичность и предотвратить попадание влаги внутрь гирлянды.
Что делать, если обрыв не удаётся найти с первого раза
Если мультиметр не показывает разрыв сразу, проверьте контакты на вилках и соединениях гирлянды – загрязнение или окисление могут мешать точным замерам. Протрите места соединений спиртом и повторите проверку.
Переключитесь на прозвонку мультиметра с звуковым сигналом. Это ускорит процесс поиска, так как звук изменится при прохождении тока через целый участок и пропадёт на обрыве.
Разделите гирлянду на сегменты, отключая части по несколько ламп. Последовательно измеряйте каждый сегмент, чтобы локализовать неисправность. Чем меньше сегмент, тем проще найти точное место обрыва.
Используйте подручные инструменты: тонкий проводник или иглу для проверки контактов внутри патронов ламп. Иногда обрыв происходит в местах, недоступных визуальному осмотру.
Если лампы рассчитаны на постоянный ток, проверьте их исправность и на обратную полярность – неправильное подключение может имитировать обрыв. Замените подозрительные лампы и повторите проверку.
При сложной конструкции гирлянды рекомендуется измерить напряжение на каждом патроне при включённом питании (с осторожностью). Отсутствие напряжения укажет на участок с обрывом.
В крайнем случае, можно использовать источник питания с регулируемым напряжением и амперметром для локализации тока утечки или полного отсутствия тока на определённом участке.
Вопрос-ответ:
Как понять, что в гирлянде есть разрыв проводов с помощью мультиметра?
Для выявления разрыва в гирлянде нужно проверить целостность цепи. Подключите щупы мультиметра к двум концам провода или сегмента гирлянды и измерьте сопротивление. Если прибор показывает бесконечное сопротивление или отсутствие сигнала, значит, цепь прервана в этом участке. При нормальной целостности цепи мультиметр покажет небольшое сопротивление, соответствующее проводам и лампам.
Какие режимы мультиметра лучше использовать при поиске обрыва в гирлянде?
Для проверки гирлянды чаще всего выбирают режим прозвонки (режим звукового сигнала при замыкании цепи) или измерения сопротивления. Режим прозвонки удобен, потому что при замкнутой цепи мультиметр издает звук, что сразу указывает на целостность. Измерение сопротивления дает более точные данные, особенно если цепь частично повреждена. Лучше предварительно ознакомиться с инструкцией к мультиметру, чтобы правильно настроить прибор.
Можно ли определить место обрыва без разборки гирлянды?
Определить точное место разрыва без разбора гирлянды сложно, но иногда возможно. Если гирлянда состоит из нескольких сегментов, можно последовательно проверять каждый, подключая щупы мультиметра к их концам. Там, где прибор покажет отсутствие цепи, и будет обрыв. Для детального поиска внутри отдельных секций придется разбирать гирлянду или проверять проводники визуально и при помощи мультиметра.
Как правильно подключать щупы мультиметра для проверки гирлянды?
Щупы мультиметра нужно подключать к двум точкам на проводах или выводах лампочек, между которыми проверяется целостность. Обычно это начало и конец одного сегмента гирлянды. Контакты лучше очищать от грязи и окислов, чтобы избежать ложных показаний. Важно не перепутать полярность, хотя для измерения сопротивления она обычно не влияет на результат.
Что делать, если мультиметр показывает, что гирлянда целая, но она не светится?
Если мультиметр показывает целостность цепи, а гирлянда не работает, причина может быть в неисправности лампочек, блоке питания или соединениях, которые создают неправильное напряжение. Иногда внутри лампы перегорает нить, но цепь в целом не разрывается, поэтому мультиметр показывает целый провод. В таком случае рекомендуется проверить каждый элемент отдельно или заменить блок питания и лампы, чтобы исключить другие причины.
Как с помощью мультиметра определить, что в гирлянде есть обрыв?
Для проверки гирлянды мультиметром нужно перевести прибор в режим измерения сопротивления или прозвонки. Затем следует подсоединить щупы к концам проводов гирлянды. Если мультиметр показывает бесконечное сопротивление или нет звукового сигнала при прозвонке, значит, где-то есть разрыв цепи. Таким образом можно локализовать проблему и выявить, что гирлянда не работает из-за нарушения контакта в одном из участков.
Какие действия помогут найти точное место обрыва в длинной гирлянде с помощью мультиметра?
Когда гирлянда длинная и обрыв не виден визуально, можно постепенно проверять участки цепи по сегментам. Для этого мультиметром проверяют сопротивление между определёнными точками проводов — например, между каждым соединением лампочек. Если на каком-то участке сопротивление внезапно становится бесконечным или очень высоким, значит, именно там произошёл обрыв. Пошаговая проверка каждого промежутка позволит точно определить место повреждения, что значительно облегчит ремонт.
