Обнаружение электрического заряда – ключевая задача в изучении электростатики. Один из самых доступных и наглядных способов – использование электроскопа. Это устройство можно собрать самостоятельно из подручных материалов, таких как стеклянная банка, алюминиевая фольга и проволока. Прибор позволяет визуально определить наличие заряда за счёт отклонения подвижных элементов конструкции.
Для изготовления электроскопа требуется медная или алюминиевая проволока длиной около 15 см, два узких лепестка из тонкой фольги и стеклянная банка с крышкой. В центре крышки необходимо проделать отверстие, через которое вставляется проволока с закреплёнными на её нижнем конце лепестками. Верхний конец проволоки должен быть загнут в кольцо – это контактная зона для подвода заряда.
Перед началом работы важно разрядить прибор, прикоснувшись к проволоке рукой. Для проверки наличия заряда поднесите наэлектризованный предмет (например, эбонитовую палочку, натертую шерстью) к кольцу. Если заряд присутствует, лепестки фольги разойдутся под действием одноимённых зарядов. Чем больше угол их расхождения, тем выше величина заряда.
Для повышения чувствительности можно использовать фольгу толщиной менее 10 мкм и избегать сквозняков. Желательно также предварительно обезжирить все контактные поверхности спиртом для улучшения проводимости. Такой прибор подходит не только для учебных демонстраций, но и для базовых экспериментов в домашней лаборатории.

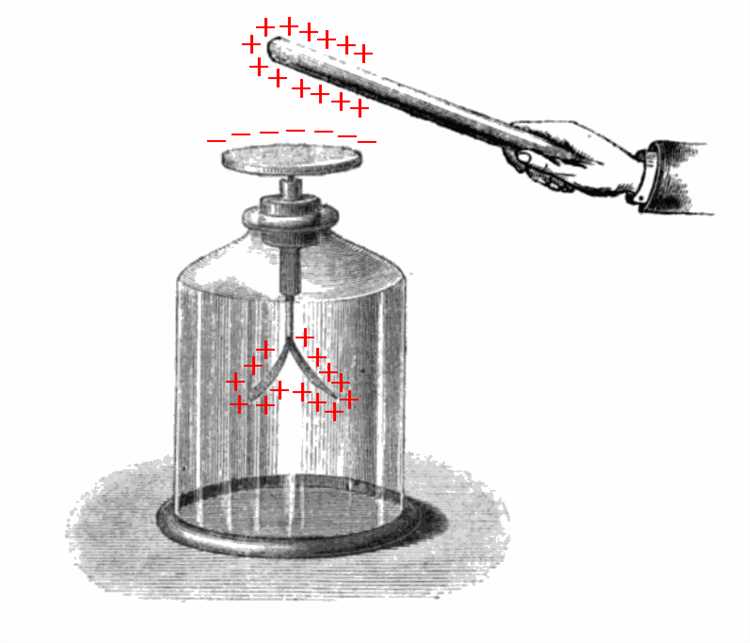

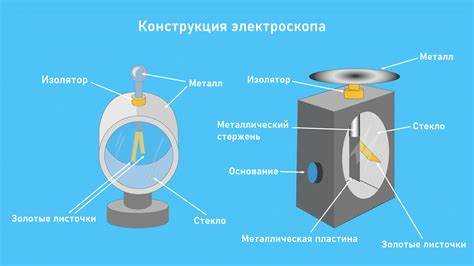

Как работает электроскоп: базовый принцип действия
Электроскоп основан на взаимодействии одноимённых электрических зарядов. В основе прибора – металлический стержень, проходящий через изолированную крышку, к которому крепятся два лёгких проводящих элемента, чаще всего фольговые лепестки. Верхняя часть стержня служит точкой приложения внешнего заряда.
При поднесении заряженного тела к стержню, происходит перераспределение зарядов: если тело положительно заряжено, электроны из лепестков и стержня перемещаются вверх, оставляя положительный заряд на лепестках. Они получают одинаковый заряд и начинают отталкиваться. Угол их расхождения зависит от величины заряда.
Для точного функционирования важно обеспечить высокую проводимость элементов конструкции и минимизировать утечки через воздух или загрязнённую поверхность. Контактные участки следует обрабатывать спиртом, а сам прибор хранить в сухом месте.
Чувствительность электроскопа увеличивается при уменьшении массы лепестков и использовании материалов с минимальной деформацией. Алюминиевая фольга толщиной до 0,01 мм – оптимальный выбор. Увеличение длины лепестков повышает видимость отклонения, но снижает устойчивость к вибрациям.
Какие материалы подойдут для изготовления простейшего электроскопа
Для создания электроскопа необходимы материалы с разной электрической проводимостью и способностью к электростатическому взаимодействию.
- Корпус и держатель: плотный картон, пластик или древесина. Они служат изолятором, предотвращая утечку зарядов.
- Проводящий элемент: тонкая металлическая пластина или фольга из алюминия или меди. Размер пластины – 3–5 см в диаметре для удобства наблюдения.
- Подвижные индикаторы: две узкие полоски из фольги алюминия или меди длиной 4–6 см и шириной 0,5–1 см. Фольга должна быть тонкой и легкой, чтобы свободно раздвигаться под действием заряда.
- Изолирующая подставка: стеклянная или пластиковая трубка длиной 10–15 см, через которую будет пропущен металлический проводник. Стекло эффективно снижает утечку заряда.
- Металлический проводник: тонкий медный или латунный провод диаметром 0,5–1 мм, достаточно жесткий, чтобы удерживать фольгу в вертикальном положении.
Важна надежная электрическая связь между металлической пластиной и фольговыми индикаторами. Все металлические части необходимо тщательно закрепить, чтобы исключить механические контакты и помехи.
Как собрать электроскоп в домашних условиях из подручных средств
Для создания простейшего электроскопа понадобятся: стеклянная банка с крышкой, алюминиевая фольга, медный провод диаметром около 1 мм и длиной 15–20 см, изолирующая подставка (например, пластмассовая или деревянная).
В крышке банки необходимо просверлить отверстие диаметром примерно 5 мм. Через это отверстие пропускают медный провод так, чтобы около 5 см провода выступало внутрь банки, а остальная часть оставалась снаружи. Внутренний конец провода раскладывают и прикрепляют два тонких прямоугольных листа из алюминиевой фольги длиной по 3–4 см, шириной около 1 см. Листы должны свободно свисать, не касаясь друг друга и стенок банки.
Проволоку снаружи изолируют, закрепляя на подставке, чтобы она не касалась металлических поверхностей. Стеклянная банка служит изолятором и защищает фольгу от сквозняков. Для проверки работоспособности прибор наэлектризуют, например, потерев пластмассовым предметом верхнюю часть провода или накрыв крышку банки рукой после натирания шерстяной тканью.
При появлении заряда листы фольги начинают разлетаться друг от друга под действием одноимённых зарядов, что визуально фиксирует наличие электрического заряда. Для повышения чувствительности электроскопа листы фольги делают максимально лёгкими и тонкими, а длину провода – оптимальной, чтобы не создавать излишнего сопротивления движениям.
Какую роль играет заземление в работе электроскопа
Заземление в электроскопе обеспечивает отвод или подачу избыточных зарядов, что критично для точного определения наличия и знака электрического заряда на объекте. Без правильного заземления результаты измерений искажены или невозможны.
- Снятие избыточного заряда: При контакте электроскопа с заряженным телом без заземления часть заряда может накапливаться на корпусе, искажающем показания. Заземление позволяет избавиться от этих лишних зарядов, стабилизируя состояние электроскопа.
- Обеспечение нейтрального начального состояния: Перед измерением электроскоп необходимо привести к нулевому уровню зарядов. Для этого на время прибор соединяют с землей, что позволяет сбросить накопленные заряды.
- Определение знака заряда: При заземлении и последующем контакте с объектом происходит перераспределение зарядов через землю. Это помогает определить, положительный или отрицательный заряд находится на исследуемом теле, по направлению отклонения стрелок или лепестков электроскопа.
- Рекомендуемая практика:
- Перед каждым измерением на несколько секунд соединять электроскоп с землей.
- Использовать проводник с минимальным сопротивлением для надежного контакта с землей.
- Проверять отсутствие прерываний в заземляющем проводе, чтобы избежать накопления статического заряда.
Как проверить наличие заряда с помощью самодельного электроскопа
Для изготовления простейшего электроскопа потребуется стеклянная банка с металлической крышкой, тонкая металлическая пластинка или алюминиевая фольга и медный провод. В крышке сверлится отверстие, через которое пропускается провод, закрепляющий пластинку внутри банки так, чтобы она могла свободно отклоняться.
Перед проверкой нужно убедиться, что пластинка не касается стенок банки и находится в равновесии в неподвижном состоянии. Заряд создаётся трением изолирующего материала, например, пластика или резины, о ткань. Для проверки следует поднести заряженный объект к металлическому проводу электроскопа, не касаясь его.
При наличии электрического заряда пластинка внутри начнёт отклоняться от центрального положения из-за отталкивания одноимённых зарядов. Чем больше отклонение, тем сильнее заряд. Если пластинка остаётся неподвижной, заряд отсутствует либо слишком слабый для обнаружения данным прибором.
Для повышения чувствительности электроскопа стоит уменьшить массу пластинки и обеспечить сухой воздух внутри банки, так как влажность снижает удержание заряда. Проверку рекомендуется проводить при комнатной температуре, избегая металлических поверхностей поблизости, которые могут влиять на результат.
После измерения электроскоп необходимо разрядить, коснувшись металлического провода пальцем или заземлённым объектом, чтобы удалить накопленный заряд и подготовить прибор к следующему использованию.
Как интерпретировать отклонение индикаторов в электроскопе
Отклонение индикаторов электроскопа напрямую связано с величиной и знаком электрического заряда, передаваемого на его металлическую пластину. Чем больше заряд, тем сильнее расхождение листочков или стрелок. Конкретно, угол отклонения индикаторов пропорционален количеству накопленного заряда, что позволяет оценить его относительную величину.
Если индикаторы разошлись и сохраняют стабильное положение, заряд на электроскопе постоянен. Быстрое уменьшение угла указывает на утечку или нейтрализацию заряда. Полное отсутствие отклонения при поднесении объекта говорит о нулевом или компенсированном заряде.
Знак заряда можно определить косвенно: поднесённый к электроскопу заряд одного знака вызывает отталкивание и увеличение угла отклонения, а заряд противоположного знака – уменьшение или даже сближение индикаторов, если электроскоп изначально заряжен. Для точного определения знака проводят предварительную зарядку электроскопа известным зарядом.
Рекомендуется учитывать влияние влажности и загрязнений на электроскоп – высокая влажность снижает сопротивление и уменьшает время удержания заряда, уменьшая угол отклонения. Для повышения точности измерений поверхность электроскопа должна быть чистой, а испытания – проводиться в сухих условиях.
Измерения с электроскопом целесообразно проводить при отсутствии сильных электромагнитных полей и сквозняков, так как они могут вызвать колебания индикаторов, затрудняя интерпретацию данных. Использование эталонных зарядов помогает калибровать прибор и обеспечить сопоставимость результатов.
Какие ошибки чаще всего возникают при использовании электроскопа
Основная ошибка – касание чувствительных элементов электроскопа руками или металлическими предметами. Это вызывает разрядку искажает показания, снижая точность измерений.
Неправильное заземление корпуса прибора приводит к накоплению посторонних зарядов, что вызывает ложные отклонения стрелок или лепестков. Рекомендуется тщательно проверять контакт заземления перед каждым использованием.
Использование электроскопа в условиях высокой влажности снижает эффективность работы за счёт ухудшения изоляции. При влажности выше 70% возможны утечки зарядов по поверхности изолятора.
Ошибкой является слишком сильное приближение исследуемого объекта к электроскопу, что вызывает искрение и быструю разрядку. Оптимальное расстояние определяется опытом, но не должно быть меньше 1–2 см.
Неправильный подбор материала наконечника или его загрязнение снижает чувствительность. Следует регулярно очищать металлические части спиртом и использовать материалы с высокой электропроводностью.
Неадекватная фиксация электроскопа на неподвижной поверхности приводит к колебаниям стрелок, что мешает точному чтению показаний. Рекомендуется устанавливать прибор на устойчивую платформу.
Пренебрежение периодической калибровкой и проверкой электроскопа ведёт к накоплению ошибок в измерениях. Регулярно проверяйте прибор с помощью эталонных зарядов для поддержания точности.
Как хранить и транспортировать самодельный электроскоп без повреждений
Самодельный электроскоп, особенно с тонкими металлическими элементами, требует бережного обращения. Для хранения используйте герметичный пластиковый или деревянный контейнер с внутренними разделителями, чтобы избежать соприкосновения металлических частей с другими предметами и предотвращения деформации тонких листочков или проволок.
Внутреннюю поверхность контейнера рекомендуется выложить слоем мягкого пенопласта или поролона толщиной не менее 10 мм, что защитит прибор от ударов и вибраций. Избегайте контакта с материалами, способными накапливать статический заряд, чтобы не исказить работу электроскопа.
При транспортировке обеспечьте неподвижность прибора внутри упаковки. Для этого используйте фиксирующие вставки из пеноматериала или вспененного полиэтилена, повторяющие контуры электроскопа. Температурные перепады должны быть минимальными – оптимальная температура хранения и транспортировки от +5 °C до +30 °C, чтобы избежать расширения и сжатия металлических деталей.
Не допускайте попадания влаги и прямого солнечного света, так как это может вызвать коррозию и нарушение работы прибора. При длительном хранении периодически проверяйте состояние контактных поверхностей и при необходимости очищайте их спиртом без содержания воды.
Вопрос-ответ:
Как устроен самый простой прибор для выявления электрических зарядов?
Простейший прибор для обнаружения электрических зарядов состоит из двух основных частей: металлической пластинки и легкой полоски бумаги или фольги, закрепленной на изоляторе. При поднесении заряженного объекта к пластинке, полоска отклоняется из-за взаимодействия электрических сил, показывая наличие заряда.
Почему легкая полоска в приборе начинает отклоняться при приближении заряженного тела?
Полоска начинает двигаться из-за действия электрических сил. Заряд на металлической пластинке индуцируется или передается от поднесенного тела, и взаимодействие одноименных зарядов вызывает отталкивание, которое и приводит к отклонению полоски.
Можно ли с помощью такого прибора определить знак электрического заряда?
В базовом варианте определить знак заряда с помощью этого прибора нельзя — он лишь показывает наличие заряда. Для определения знака необходимы дополнительные устройства или методы, например, сравнение с известным зарядом.
Какие материалы подходят для изготовления простейшего прибора для обнаружения электричества?
Для изготовления прибора обычно используют металл, который хорошо проводит электричество, например, алюминий или медь, для пластинки. Для полоски — тонкую и легкую бумагу или фольгу. Важна изоляция, чтобы заряд не уходил через основание, поэтому прибор ставят на непроводящую подставку из пластика или стекла.
Как повысить чувствительность прибора для обнаружения электрических зарядов?
Чувствительность прибора увеличивают, уменьшая массу полоски и улучшая её подвижность. Можно использовать тонкую алюминиевую фольгу или очень легкую бумагу. Также важно, чтобы прибор был хорошо изолирован от внешних воздействий и вибраций. Иногда увеличивают площадь металлической пластинки для большего накопления заряда.
Как работает самый простой прибор для обнаружения электрических зарядов?
Такой прибор обычно состоит из легкого материала, который реагирует на наличие заряда. При приближении заряженного объекта элементы прибора отклоняются или притягиваются из-за электростатического взаимодействия. Этот эффект позволяет определить наличие заряда без сложных измерений.
Можно ли собрать этот прибор самостоятельно дома и какие материалы для этого нужны?
Да, собрать такой прибор довольно просто. Для этого потребуются тонкие полоски металла или алюминиевой фольги, которые крепят на изолирующую основу — например, картон или пластик. Прибор работает, если полоски свободно двигаются и не соприкасаются друг с другом. Этот простой инструмент позволяет заметить электрические заряды на предметах, которые к нему приближаются.
