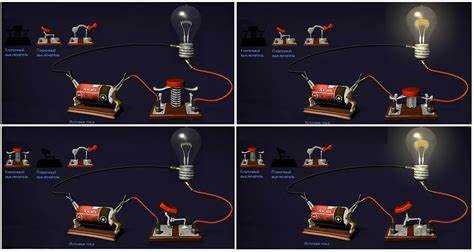

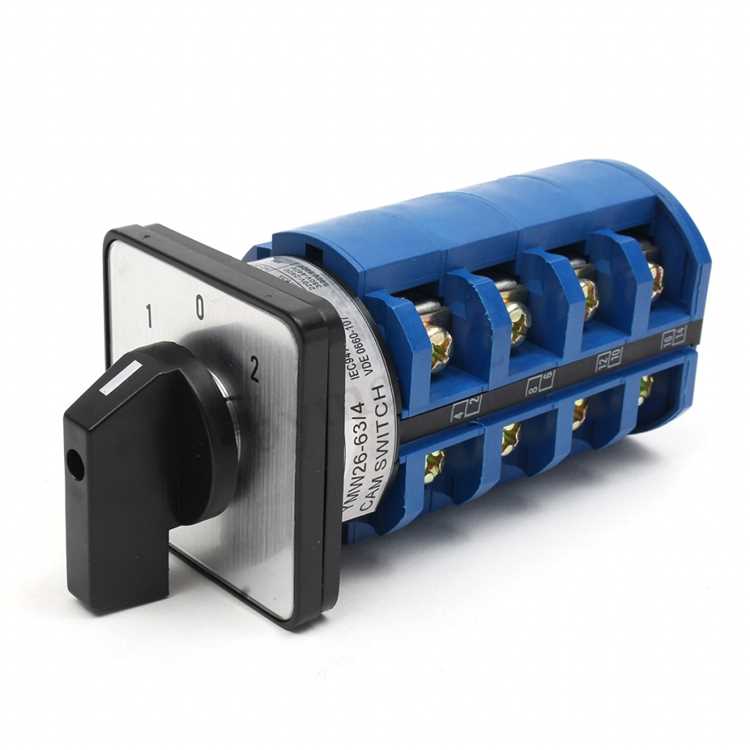

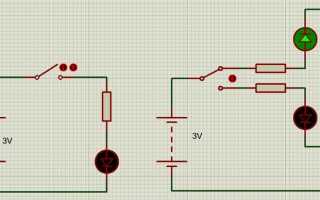

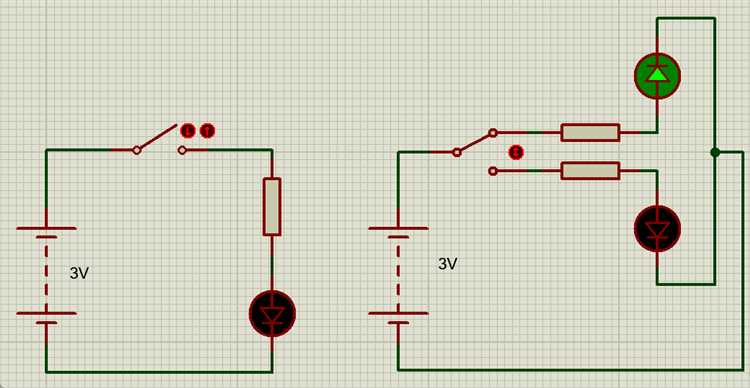

Переключатели в электрощитке – ключевой элемент управления электрическими цепями. Их выбор определяется назначением, типом нагрузки и уровнем безопасности. На практике применяются разные виды: автоматические выключатели, дифференциальные автоматы, рубильники и переключатели с позиционной фиксацией.
Автоматические выключатели служат для защиты от перегрузок и коротких замыканий. Они имеют номинальный ток от нескольких ампер до сотен, обеспечивая точный контроль работы цепей. Современные модели оснащены тепловыми и электромагнитными расцепителями, что повышает надежность и быстродействие.
Дифференциальные автоматы совмещают функции защиты от утечек тока и перегрузок. Рекомендуются для жилых и коммерческих помещений, где критична безопасность, поскольку предотвращают поражение электрическим током и возгорания.
Рубильники используют для полного отключения участка цепи, обеспечивая видимый разрыв контактов. Они незаменимы в системах, где требуется надежная изоляция для обслуживания или ремонта.
Выбор переключателя зависит от условий эксплуатации, характеристик подключенного оборудования и требований нормативов. При монтаже важно учитывать параметры нагрузки, тип сети и особенности распределительного щита, чтобы обеспечить долговечность и безопасность электроустановки.
Виды автоматических выключателей и их назначение
По характеристике срабатывания выделяют типы B, C и D. Тип B срабатывает при токе перегрузки в 3-5 раз превышающем номинал и используется в жилых помещениях для защиты бытовой техники и освещения. Тип C – при 5-10 кратном превышении, применяется в офисах и небольших производственных помещениях с нагрузками, включающими двигатели и трансформаторы. Тип D выдерживает до 10-20 кратных перегрузок, подходит для мощных электродвигателей и индуктивных нагрузок.
По номинальному току автоматические выключатели выбираются исходя из максимальной нагрузки конкретного участка сети. Для освещения обычно используют автоматы на 6–10 А, для розеток – 16–20 А, для мощных электроприборов и двигателей – 25–63 А и выше.
Выключатели с электронным расцепителем обеспечивают более точную защиту и позволяют задавать время срабатывания в зависимости от типа нагрузки, что важно в промышленности и при сложных схемах электроснабжения.
Для защиты от утечек тока применяют дифференциальные автоматические выключатели (УЗО с автоматикой), которые совмещают функции отключения при перегрузке и защиту от токов утечки выше заданного порога, обычно 30 мА для жилых помещений и 100 мА для общественных зданий.
Выбор автоматического выключателя должен учитывать параметры сети, тип нагрузки и требования безопасности, чтобы обеспечить надежную защиту и минимизировать вероятность ложных срабатываний.
Как выбрать рубильник для домашнего электрощита
Номинальный ток рубильника должен соответствовать максимальной нагрузке вашего дома. Обычно для квартиры или частного дома выбирают модели на 25–63 А. Превышение номинала опасно – устройство может не выдержать нагрузки и выйти из строя.
Номинальное напряжение – стандартное для бытовой сети 230/400 В. Убедитесь, что выбранный рубильник рассчитан на данные параметры, особенно если сеть трехфазная.
Количество полюсов выбирается в зависимости от схемы электроснабжения. Для однофазной сети достаточно однополюсного или двухполюсного рубильника, для трехфазной – трех- или четырехполюсного (с учетом нулевого провода).
Тип установки важен для монтажа в электрощите: встраиваемый или на DIN-рейку. Домашние щиты обычно используют рубильники с креплением на DIN-рейку, что облегчает замену и интеграцию с автоматами и УЗО.
Способ управления – рукоятка с возможностью блокировки повышает безопасность, предотвращая случайное включение. Для частного дома рекомендуется рубильник с фиксирующим механизмом.
Степень защиты указывается классом IP. Для внутреннего щита подходит IP20 и выше, если щит расположен в помещениях с повышенной влажностью – IP40 или выше.
Выбирайте рубильник с четко прописанными параметрами в технической документации и сертификатами качества. Обращайте внимание на производителя с проверенной репутацией, чтобы обеспечить надежность и долговечность работы электрощита.
УЗО: принципы работы и применение в щитке
Устройство защитного отключения (УЗО) контролирует токи, проходящие по фазному и нулевому проводам. В нормальном режиме токи равны, их разность близка к нулю. При возникновении утечки, например, через поврежденную изоляцию или контакт с человеком, разница токов превышает заданный порог, и УЗО мгновенно отключает питание.
Ключевой параметр УЗО – ток срабатывания, обычно 10, 30, 100 или 300 мА. Для жилых помещений рекомендован порог 30 мА, обеспечивающий защиту от поражения электрическим током. УЗО с током 10 мА применяются в особо опасных зонах, например, в ванных комнатах или для питания розеток электроприборов с повышенным риском.
В щитке УЗО ставят на группы с разным назначением: освещение, розетки, мощное оборудование. Это позволяет локализовать аварии и минимизировать неудобства при срабатывании. Обязательно учитывают совместимость с автоматическими выключателями по току и времени срабатывания, чтобы избежать ложных срабатываний.
Для надежности важна правильная установка и периодическая проверка работы УЗО с помощью встроенной тестовой кнопки. При монтаже необходимо соблюдать полярность подключения фазного и нулевого проводов к устройству.
УЗО не защищает от перегрузок и коротких замыканий, поэтому всегда дополняется автоматическими выключателями. Комбинация УЗО и дифференциального автомата обеспечивает комплексную защиту от электрических аварий и утечек тока.
Контакторы в электрощитке: где и зачем устанавливать
Установка контакторов в электрощитке оправдана в следующих случаях:
- Управление электродвигателями, насосами, вентиляцией и другими мощными устройствами с токами нагрузки от 10 А и выше.
- Организация автоматизированных систем включения/выключения, где требуется дистанционное управление (например, через реле времени или систему умного дома).
- Реализация защитных схем с размыканием цепи при перегрузках или аварийных ситуациях, совместно с тепловыми реле.
Рекомендуется устанавливать контакторы в электрощитке при следующих условиях:
- Если потребляемая нагрузка превышает возможности ручных выключателей (обычно от 16-20 А и выше).
- При необходимости частого и быстрого включения/выключения оборудования для минимизации износа контактов.
- Если электроприборы включаются/отключаются автоматически или дистанционно с использованием систем управления.
При выборе контактора учитывайте:
- Номинальный ток катушки управления (обычно 24 В, 220 В или 380 В).
- Номинальный ток силовых контактов с запасом не менее 20-30% от максимального тока нагрузки.
- Количество и тип контактов (основные силовые, вспомогательные для сигнализации или блокировки).
Правильное размещение контакторов внутри щитка обеспечивает удобство монтажа и обслуживания. Они должны быть установлены рядом с автоматами или другими силовыми элементами, с четкой маркировкой и доступом для подключения и замены.
Дифференциальные автоматы: особенности и отличия от УЗО
Дифференциальные автоматы объединяют функции автоматического выключателя и устройства защитного отключения (УЗО). Они одновременно обеспечивают защиту от перегрузок и коротких замыканий, а также контролируют утечки тока на землю.
Основное отличие дифференциального автомата от УЗО – наличие встроенного механизма отключения цепи при перегрузке и коротком замыкании. УЗО же реагирует только на ток утечки и не защищает проводку от перегрузок и коротких замыканий.
Дифференциальные автоматы применяются там, где важно сократить количество элементов в электрощите без потери безопасности. Их использование уменьшает объем проводки и упрощает монтаж.
Ключевые параметры при выборе дифференциального автомата – номинальный ток, уставка по току утечки (обычно 30 мА для защиты человека) и характеристика срабатывания (тип B, C, D). Для жилых помещений чаще применяются автоматы с характеристикой C и током утечки 30 мА.
Отличительная черта – способность мгновенно отключать цепь при опасных утечках и одновременно предотвращать повреждение оборудования при перегрузках. Это особенно важно в помещениях с повышенной влажностью или во взрывоопасных зонах.
При установке дифференциального автомата следует учитывать совместимость с существующей электросетью и распределительными щитами, а также соблюдать требования ПУЭ по подключению защитных устройств.

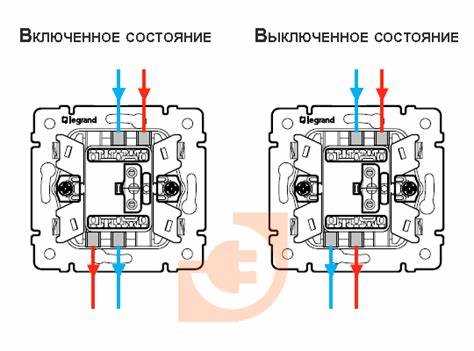

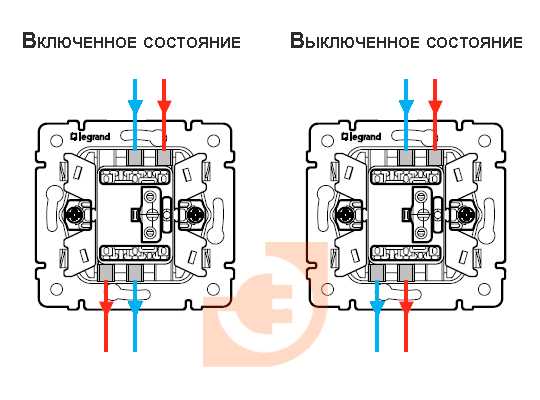

Модульные переключатели для управления освещением
Модульные переключатели – компактные устройства, устанавливаемые в электрощиток для управления освещением отдельных зон или групп потребителей. Они монтируются на DIN-рейку, что упрощает интеграцию в распределительные щиты с другими модулями.
Основное преимущество – возможность централизованного управления освещением с высокой степенью автоматизации. Современные модели поддерживают ручное переключение и интеграцию с системами «умный дом», обеспечивая дистанционное управление через пульты, смартфоны или голосовые ассистенты.
Типы модульных переключателей делятся на механические и электронные. Механические обеспечивают надежное включение/выключение с ресурсом порядка 50 тысяч циклов. Электронные модели позволяют регулировать яркость и включать сценарии освещения, оснащены интерфейсами для подключения по шине данных (например, KNX, Modbus).
Для правильного выбора важно учитывать номинальный ток и напряжение, соответствующие нагрузке. Стандартно переключатели рассчитаны на 16–25 А при напряжении 230 В. При большем количестве групп освещения рекомендуется использовать устройства с расширенными возможностями программирования и защитой от перегрузок.

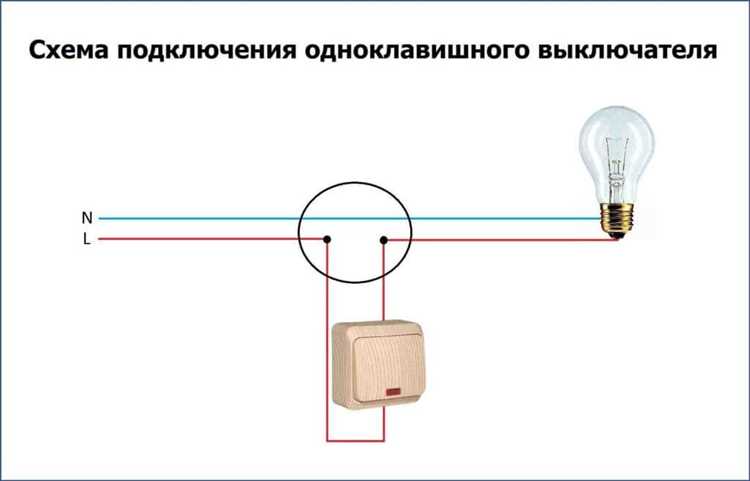

Установка должна сопровождаться правильным подключением нейтрального и фазного проводов, а также заземления, чтобы избежать ошибок и повысить безопасность эксплуатации. Монтаж модульных переключателей требует квалифицированного электрика с опытом работы с распределительными щитами.
Защитные функции переключателей и их параметры
Переключатели в электрощитах выполняют ключевые защитные задачи, обеспечивая безопасность оборудования и пользователей. Основные защитные функции включают отключение при перегрузке, коротком замыкании и утечке тока.
- Токовая защита от перегрузки срабатывает при длительном превышении номинального тока, предотвращая перегрев проводки. Порог срабатывания обычно устанавливается на 110-125% от номинального тока переключателя.
- Мгновенная токовая защита реагирует на короткие замыкания, отключая цепь за миллисекунды. Порог срабатывания кратковременного тока в 5–10 раз превышает номинальный ток устройства.
- Дифференциальная защита (УЗО) отключает питание при утечке тока, начиная от 10 мА для защиты людей и 30–100 мА для предотвращения пожара. Важен параметр времени срабатывания – не более 0,3 секунды.
Параметры переключателей выбираются с учётом характеристик нагрузки и требований безопасности:
- Номинальный ток (In) – ток, при котором устройство работает без срабатывания. Выбирается с запасом 10-20% от максимального рабочего тока.
- Номинальный отключающий ток (Icu) – максимальный ток короткого замыкания, при котором устройство гарантированно отключит цепь без повреждений. Необходим запас минимум 20-30% от максимально возможного короткого замыкания в сети.
- Времятоковые характеристики определяют скорость отключения. Для защиты электродвигателей рекомендуются типы B, C или D, где тип D допускает ток срабатывания в 10-14 раз выше номинала.
- Класс дифференциальной защиты – класс А для цепей с переменным и пульсирующим током утечки, стандартное УЗО – класс AC.
Для повышения надежности рекомендуется использовать устройства с селективностью срабатывания – последовательное отключение защиты от высокого к низкому уровню тока, что предотвращает обесточивание всей системы при локальной неисправности.
Вопрос-ответ:
Какие типы переключателей применяются в бытовых электрощитках?
В бытовых электрощитках чаще всего используются автоматические выключатели, УЗО и дифференциальные автоматы. Автоматические выключатели защищают цепи от перегрузок и коротких замыканий. УЗО реагируют на утечки тока и обеспечивают защиту от поражения электрическим током. Дифференциальные автоматы объединяют функции обеих устройств и способны одновременно контролировать токи утечки и перегрузки.
Чем отличаются автоматические выключатели от выключателей нагрузки?
Автоматические выключатели предназначены для защиты электрической цепи от перегрузок и коротких замыканий, они автоматически отключают питание при возникновении опасных условий. Выключатели нагрузки, наоборот, служат для ручного включения и отключения цепи, не имея встроенной защиты от аварийных ситуаций. Их часто используют для распределения питания и обслуживания оборудования.
Почему в электрощитке важно использовать дифференциальный автомат?
Дифференциальный автомат сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает не только от перегрузок и коротких замыканий, но и от токов утечки, которые могут вызвать поражение человека током или пожар. Такой переключатель повышает безопасность эксплуатации электрической сети в доме или квартире.
Можно ли заменить старые рубильники на современные автоматические выключатели?
Да, замена рубильников на автоматические выключатели возможна и зачастую рекомендована. Автоматические выключатели обеспечивают более надежную защиту и удобство эксплуатации, так как автоматически отключают питание при аварийных ситуациях. При замене важно учитывать номинальный ток и параметры сети, а также соблюдать правила монтажа.
Как выбрать подходящий переключатель для электрощитка по номинальному току?
Выбор переключателя зависит от нагрузки, которую он будет защищать. Номинальный ток должен быть немного выше максимального потребления электроэнергии в конкретной цепи. Например, для освещения обычно выбирают выключатели на 10-16 А, а для мощных приборов — 25-32 А или больше. Правильный подбор гарантирует защиту от перегрузок без ложных срабатываний.
Какие виды переключателей чаще всего устанавливают в электрощитках и чем они отличаются?
В электрощитках применяют несколько основных типов переключателей: автоматические выключатели, дифференциальные автоматы и рубильники. Автоматические выключатели защищают сеть от перегрузок и коротких замыканий, они автоматически отключают питание при возникновении проблем. Дифференциальные автоматы выполняют защиту от утечек тока, что помогает предотвратить поражение электрическим током и пожар. Рубильники же служат для ручного включения и отключения электроцепи, но не обеспечивают автоматической защиты. Каждый тип имеет своё назначение и выбирается в зависимости от требований к безопасности и функциональности электросистемы.
