На инженерных схемах водоснабжения каждый элемент имеет строгое графическое обозначение, регламентированное ГОСТ 21.206-2012. Кран, как запорная арматура, отображается специальным символом, позволяющим быстро идентифицировать его тип, назначение и способ управления. Игнорирование этих стандартов приводит к путанице при монтаже и обслуживании системы.

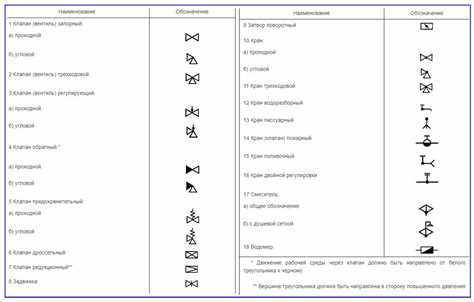

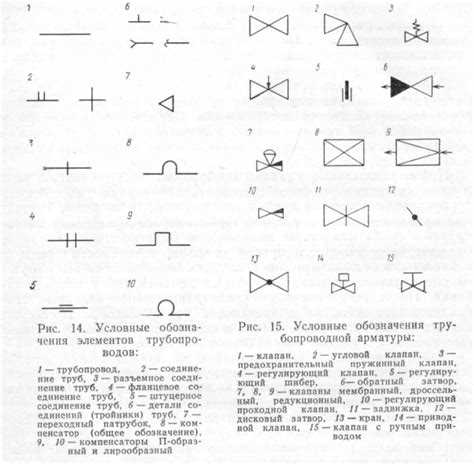

Обозначение крана зависит от его вида: шаровой, вентильный, пробковый, обратный, термостатический и другие. Шаровой кран, наиболее распространённый в бытовых системах, изображается в виде окружности с прямолинейной перекладиной. Вентильный – имеет обозначение в форме окружности с косой чертой. Эти символы используются как на планах, так и в изометрических проекциях трубопроводов.
Дополнительно указывается маркировка, обозначающая диаметр, материал и способ присоединения крана к трубе – резьбовой, фланцевый или сварной. Рядом со знаком часто размещают код элемента по спецификации, а также направление потока воды, если конструкция крана это предполагает.
При составлении схем водоснабжения важно не только корректно обозначать краны, но и соблюдать масштаб, учитывать последовательность монтажа и возможность доступа для последующего технического обслуживания. Наличие правильных обозначений существенно облегчает работу монтажников, проектировщиков и эксплуатационного персонала.
Как выглядит символ крана на стандартной строительной схеме
На строительных чертежах и инженерных схемах символ крана имеет строго определённое графическое обозначение, соответствующее ГОСТ 21.205-93. Его форма и элементы позволяют быстро идентифицировать тип устройства и его функциональное назначение.
- Общий водоразборный кран обозначается кругом с поперечной линией. Линия может быть под углом, если кран установлен не вертикально.
- Шаровой кран изображается окружностью с чертой, пересекающей её по диагонали. Этот символ используется для обозначения запорной арматуры.
- Смеситель отображается как два соединённых круга или круг с двумя входящими линиями, указывающими на подачу горячей и холодной воды.
- Угловой кран указывается как круг с линией, повёрнутой под углом 90° относительно трубопровода.
Если кран монтируется на стояке, на схеме он может сопровождаться пометками с указанием этажа, номера квартиры или узла водоснабжения. Для точного прочтения схем обязательно наличие условных обозначений в пояснительной части проекта.
При разработке новых схем рекомендуется строго придерживаться стандартизированных символов. Это упрощает взаимодействие между проектировщиками, монтажниками и эксплуатационными службами, снижает риск ошибок при установке и ремонте систем водоснабжения.
Чем отличается обозначение шарового крана от вентильного
На схемах водоснабжения шаровый кран обозначается окружностью с линией, пересекающей её под углом 45°. Эта линия указывает на запорный механизм шарового типа, обеспечивающий быстрое перекрытие потока. Внутренние детали не отображаются, акцент – на функции запора и типе управления.
Вентильный кран изображается окружностью с крестом или T-образной вставкой внутри. Такой символ указывает на наличие шпинделя с подъемным затвором, работающим за счёт вращения. Этот тип крана требует более точной регулировки и используется в системах, где важно управлять напором.
Главное различие в обозначении – форма внутреннего символа. Для шарового – наклонная линия, для вентильного – крест или Т-образный элемент. Эти элементы помогают проектировщикам мгновенно определить тип арматуры и её принцип действия без расшифровки дополнительных подписей.
Обозначение крана в зависимости от его назначения: запорный, регулировочный, сливной
На схемах водоснабжения краны различного назначения обозначаются разными условными графическими символами, отражающими их функциональные особенности. Корректное прочтение этих обозначений позволяет точно понимать структуру и логику работы системы.
Запорный кран предназначен для полного перекрытия потока воды. На чертежах он обозначается символом, состоящим из двух противоположных стрелок, упирающихся в прямую линию, либо из замкнутого круга с поперечной чертой. Условное обозначение может сопровождаться надписью «ЗК» или указанием диаметра условного прохода. Установка таких кранов предусмотрена на входе в систему, перед приборами и на участках, требующих отключения при обслуживании.
Регулировочный кран используется для управления расходом воды. Обозначается как незамкнутая дуга с сектором, указывающим диапазон регулировки, либо треугольником, вписанным в круг. Такие краны часто имеют маркировку «РК» и располагаются в местах, где необходимо точно настроить напор – например, перед теплообменниками или сантехническими приборами с переменной нагрузкой.
Сливной кран служит для удаления воды из системы. Его символ – круг с направленной вниз стрелкой, иногда с дополнительной меткой «С» или «Д» (дренаж). Устанавливается в нижних точках трубопровода, на коллекторах или перед запорной арматурой, чтобы обеспечить полный слив жидкости при демонтаже или на этапе технического обслуживания.
При проектировании схем необходимо учитывать стандарты ГОСТ 21.206 и СП 31.13330. Для точной идентификации крана следует анализировать не только его графическое изображение, но и сопроводительные надписи и расположение в системе.
Какие ГОСТы и стандарты регламентируют условные обозначения кранов
Для систем холодного и горячего водоснабжения дополнительно применяется ГОСТ 2.721–74 «ЕСКД. Условные графические обозначения арматуры и трубопроводов на схемах», который устанавливает универсальные символы арматуры, используемой в инженерных системах, включая водоснабжение. В нем указаны правила выполнения схем с учетом направления потока и типа запорного устройства.
ГОСТ 28338–89 описывает условные обозначения санитарно-технических устройств и оборудования на схемах внутренних систем. Этот стандарт дополняет ГОСТ 21.206, уточняя детали обозначений в контексте комплексных инженерных решений.
Для специализированных случаев (например, систем пожаротушения или технологического водоснабжения) могут применяться стандарты отраслевого уровня, такие как СП 30.13330.2016, где также приведены требования к обозначению элементов трубопроводной арматуры, включая краны.
При составлении схем водоснабжения необходимо применять актуальные редакции ГОСТов с учетом их систематических изменений и уточнений. Использование устаревших символов недопустимо и может привести к ошибкам в проектной документации. Рекомендуется сверяться с последними версиями стандартов, опубликованными на официальных ресурсах Росстандарта.
Как найти обозначение крана в сложной инженерной схеме
Для точной идентификации крана на сложной схеме водоснабжения необходимо учитывать стандарты, типографику и контекст подключения. Обозначения могут различаться в зависимости от применяемых ГОСТов (например, ГОСТ 21.206-2012) и уровня детализации проекта.
- Изучите легенду схемы. Она содержит условные графические обозначения всех элементов, включая краны. Краны чаще всего представлены символами в виде круга с пересекающей его линией или секторами.
- Обратите внимание на расположение крана относительно трубопроводов. В точках отключения, перед счетчиками или на отводах обозначения крана обязательны.
- Сопоставьте маркировку на схеме с проектной документацией. Например, кран может быть помечен как «КР1», «ВК-2», где префикс указывает на тип устройства: «ВК» – водяной кран, «ШК» – шаровой кран.
- Проверьте масштаб и уровень детализации чертежа. На схемах общего вида краны могут быть обозначены упрощённо, в то время как на монтажных чертежах – с уточнением типа и привязкой к узлу.
- Проанализируйте примыкающие элементы: наличие фильтров, счетчиков, насосов. Краны часто размещаются до или после таких компонентов и могут быть обозначены специальным символом «⊗» или его вариацией.
- Ищите поясняющие надписи или выносные указания. Некоторые схемы сопровождаются номерными ссылками на спецификацию, где даны расшифровки всех кранов с их характеристиками (например, DN, PN, материал, тип запорного механизма).
Точное определение крана на схеме требует внимательного сопоставления графических символов, текстовой информации и стандартов проектирования.
Распространённые ошибки при чтении обозначений кранов на чертежах
Неверное понимание масштаба и ориентации символа приводит к неверному расположению крана на линии трубопровода. Это особенно важно при использовании поворотных и шаровых кранов, так как их монтаж зависит от направления потока.
Отсутствие учёта условного обозначения материала и способа управления краном. На схемах должны быть чётко видны отличия между ручным и автоматическим управлением, иначе при проектировании возможны ошибки в подборе оборудования и систем автоматики.
Пренебрежение условными обозначениями дополнительных элементов, таких как сливные или дренажные устройства на кранах, приводит к неполному пониманию функционала узла и снижению надёжности системы.
Неоднозначность в применении ГОСТ и отраслевых стандартов вызывает разночтения. Рекомендуется использовать только актуальные нормативные документы и согласовывать схемы с проектной документацией для исключения двусмысленностей.
Рекомендуется всегда сверять обозначения с легендой чертежа и обращать внимание на примечания, где могут быть указаны нестандартные модификации кранов, отличающиеся по функционалу и устройству.
Как обозначаются краны в комбинированных схемах отопления и водоснабжения
В комбинированных схемах отопления и водоснабжения краны обозначаются с учётом их функциональной принадлежности и типа среды. Для чёткого различия используются условные графические символы, стандартизированные ГОСТ 21.601-79 и СП 30.13330.2012.
Краны на линиях отопления отображаются в виде круга с диагональной чертой или буквы «К», дополненной индексом, указывающим тип крана (например, КЗ – кран запорный). Важно отметить, что для регулировочных кранов применяется символ с внутренним треугольником, обозначающим возможность изменения расхода теплоносителя.
Краны в системе водоснабжения обозначаются знаком круга с перпендикулярной чертой, где толщина и угол линии могут варьироваться в зависимости от вида крана: шаровой, вентильный или обратный. Часто применяется буквенная маркировка – В для вентиля, Ш для шарового крана.
В комбинированных схемах при совмещении отопления и водоснабжения важно выделять краны по среде цветовым кодированием или дополнительными буквенными индексами, например, КО – кран отопления, КВ – кран водоснабжения. Это позволяет избежать путаницы при эксплуатации и обслуживании.
Для кранов, обеспечивающих перекрытие и регулирование на границе зон отопления и водоснабжения, рекомендуется использовать комбинированные символы, включающие элементы обеих систем, с обязательным пояснением в легенде схемы. Такой подход гарантирует точность интерпретации при монтажных и ремонтных работах.
Обязательное требование – указание направления потока теплоносителя или воды стрелками, а также обозначение привода крана (ручной, автоматический) с помощью дополнительных пиктограмм.
Способы маркировки кранов на электронных и ручных чертежах
Для точного обозначения кранов на схемах водоснабжения применяют стандартизированные графические символы, позволяющие однозначно определить тип и функцию изделия. На электронных чертежах используют векторные условные знаки из библиотек САПР, соответствующие ГОСТ 21.404-85 и СПДС. Каждый кран отображается с учетом его конструктивных особенностей – проходной, запорный, шаровой или вентильный.
Ручные чертежи требуют аккуратного нанесения символов с соблюдением пропорций и углов, обычно карандашом или тушью, согласно стандартам. Для упрощения чтения схемы рядом с изображением крана проставляют маркировку из буквенно-цифровых обозначений, например, «КР1», где «КР» – условное обозначение крана, а цифра – порядковый номер.
На электронных схемах коды крана сопровождаются атрибутами, автоматически подстраивающимися под масштаб и уровень детализации. Рекомендуется использовать слои для группировки кранов по типу, что облегчает фильтрацию и редактирование.
Для повышения информативности допускается добавление в текстовые комментарии технических характеристик: диаметр условного прохода, материал корпуса, давление и способ управления (ручное, автоматическое). Важна строгая привязка маркировки к месту установки на схеме, без перекрытия других элементов.
Использование цветовых выделений в электронных чертежах допустимо для визуального разграничения категорий кранов, например, красный – аварийные запорные, синий – регулирующие. При ручном черчении подобные дифференциации применяют с помощью штриховки или условных надписей.
Независимо от метода, маркировка должна обеспечивать однозначное понимание типа крана и его функции без необходимости дополнительного пояснения, что критично при эксплуатации и ремонте систем водоснабжения.
Вопрос-ответ:
Как обозначается кран на стандартной схеме водоснабжения?
На схемах водоснабжения кран обычно изображается в виде условного графического символа — чаще всего это круг с поперечной линией или стрелкой, которая показывает направление потока воды. Такие обозначения помогают быстро определить, где находится запорный или регулирующий элемент на трубопроводе.
Почему важно правильно обозначать краны на чертежах водопроводных систем?
Правильное обозначение кранов на схемах водоснабжения необходимо для точного понимания работы всей системы. Это облегчает монтаж, обслуживание и ремонт оборудования, так как специалисты сразу видят, какие элементы можно отключать или регулировать, не нарушая работу других участков. Ошибки в обозначениях могут привести к неправильным действиям и авариям.
Какие разновидности кранов чаще всего встречаются на схемах и как они отличаются в обозначении?
В схемах водоснабжения обычно используют символы для шаровых, вентильных и пробковых кранов. Шаровый кран часто изображается как круг с точкой в центре или с простой поперечной линией. Вентильный кран обычно обозначается с изображением ручки или винта. Иногда применяют специальные значки для аварийных или противопожарных кранов, чтобы сразу отличать их по функционалу и расположению.
Можно ли использовать единый стандарт для обозначения кранов на всех видах водоснабжения?
В строительстве и инженерии применяются стандарты, регламентирующие обозначения на схемах, например ГОСТы или международные нормативы. Однако в зависимости от конкретного проекта, типа системы и требований заказчика символы могут слегка отличаться. Главное — чтобы все участники проекта понимали условные обозначения, и они были однозначными и согласованными в рамках документации.
