Динамометрический ключ с трещоткой – инструмент, предназначенный для точного затягивания резьбовых соединений с заданным моментом. Он применяется в автосервисах, машиностроении, при сборке оборудования, где критично соблюдение определённого усилия затяжки. Неправильное использование может привести к повреждению деталей, потере герметичности или поломке механизма.
Перед началом работы следует установить нужное значение момента затяжки, ориентируясь на техническую документацию. Диапазон измерения указывается на корпусе ключа и может составлять, например, от 20 до 200 Н·м. Настройка производится поворотом рукоятки с фиксацией выбранного значения. Для сохранения точности следует избегать превышения предельных значений шкалы.
При работе важно удерживать ключ за рукоятку строго в зоне, обозначенной производителем. Усилие прикладывается плавно, без рывков. Как только сработает механизм трещотки и ключ издаст характерный щелчок, затяжку необходимо прекратить. Повторное усилие после срабатывания может привести к перетяжке.
После использования момент следует сбросить до минимального значения, чтобы сохранить калибровку инструмента. Хранить ключ желательно в сухом помещении, вдали от вибраций и источников высокой температуры. Периодическая проверка точности в специализированной лаборатории – обязательное условие для безопасной эксплуатации.
Как выбрать подходящий динамометрический ключ по диапазону усилий
Диапазон измеряемого момента должен соответствовать значениям, с которыми вы фактически работаете. Выбирать ключ с большим запасом нецелесообразно: точность теряется при использовании в нижней трети шкалы. Например, если требуется затяжка с усилием 40 Н·м, ключ с диапазоном 20–100 Н·м предпочтительнее, чем модель 70–350 Н·м.
Для работы с автомобилем подойдут ключи с диапазоном 40–200 Н·м – это покрывает затяжку большинства резьбовых соединений: от свечей (25–30 Н·м) до колесных болтов (110–140 Н·м). Для мотоциклов и велосипедов часто требуется меньший диапазон – 5–60 Н·м. Монтажные работы с мелкими крепежами требуют еще более точных инструментов – с диапазоном от 1 Н·м.
Не выбирайте ключ, у которого ваше рабочее усилие находится у самого нижнего предела шкалы. Например, если вы планируете регулярно затягивать на 30 Н·м, ключ с диапазоном 10–50 Н·м обеспечит точность лучше, чем модель 20–100 Н·м, даже при одинаковом классе точности.
Учитывайте, что усилие, необходимое для затяжки, зависит не только от типа крепежа, но и от материала деталей, состояния резьбы и наличия смазки. Если есть сомнения, уточните рекомендованный момент в технической документации оборудования.
Настройка нужного момента затяжки на шкале ключа
Перед настройкой убедитесь, что динамометрический ключ исправен и имеет чёткую шкалу измерения. Используйте только сухой, чистый инструмент. Поверните рукоятку против часовой стрелки до минимального значения, чтобы сбросить предыдущее усилие.

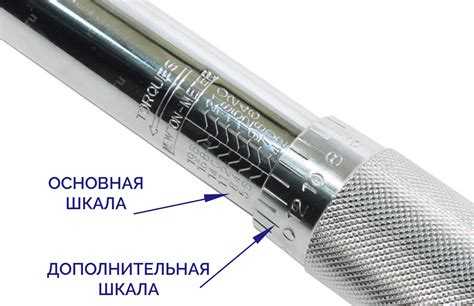

Найдите на шкале значение требуемого момента затяжки, указанного в Н·м (ньютон-метрах). Совместите основную отметку шкалы на корпусе с нужным числом, вращая рукоятку по часовой стрелке. Дополнительная точная настройка осуществляется с помощью градуированной шкалы на самой рукоятке. Один полный оборот рукоятки обычно соответствует увеличению на 10 Н·м – уточните это в инструкции к вашему ключу.
После установки проверьте совмещение меток. Например, если нужно выставить 42 Н·м, установите основную шкалу на 40, а затем поверните рукоятку до совмещения отметки +2 на вспомогательной шкале. Зафиксируйте рукоятку с помощью замка, если он предусмотрен конструкцией.
Нельзя превышать верхний предел шкалы – это снижает точность и ресурс инструмента. После завершения работы сбросьте момент до минимального, чтобы избежать потери калибровки.
Проверка исправности механизма трещотки перед работой
Перед использованием динамометрического ключа с трещоткой необходимо убедиться в корректной работе механизма. Это снижает риск некорректного затяжения и повреждения крепежа.
- Убедитесь, что ключ находится в нейтральном положении. Переключатель направления не должен быть зажат или заедать при смене направления вращения.
- Плавно поверните рукоятку в обе стороны. Механизм должен срабатывать с отчетливыми щелчками, без проскальзываний и люфтов. Отсутствие звука – признак неисправности собачек или загрязнения.
- Проверьте пружинный механизм трещотки. При удержании головки в неподвижном состоянии и попытке прокрутить рукоятку не должно быть свободного хода – это указывает на износ зубьев.
- Оцените усилие переключения. Если требуется чрезмерное усилие или переключатель не фиксируется, механизм требует разборки и смазки либо замены деталей.
- Осмотрите корпус головки на наличие трещин и деформаций. Любое механическое повреждение снижает надежность фиксации храпового механизма.
- При наличии смотрового окна или возможности частичной разборки – проверьте состояние зубчатого сектора и собачек. Износ более 30% профиля зуба – повод для замены.
После проверки желательно нанести небольшое количество специализированной смазки для трещоточных механизмов, особенно если инструмент не использовался длительное время. Избегайте применения универсальных густых смазок – они снижают чувствительность срабатывания.
Правильное положение рук и корпуса при работе с ключом
Динамометрический ключ с трещоткой требует строгого соблюдения осевой нагрузки. Руки должны располагаться так, чтобы усилие передавалось строго по оси рукоятки. Доминирующая рука удерживает конец рукоятки, вторая стабилизирует ключ ближе к головке, но не мешает вращению. Захват должен быть уверенным, но без чрезмерного напряжения мышц.
Корпус следует располагать таким образом, чтобы плечо, локоть и запястье основной руки находились на одной линии с осью ключа. Прикладываемое усилие должно идти перпендикулярно к плоскости вращения – не под углом. Нельзя тянуть ключ вверх, вниз или в сторону – только равномерное давление в плоскости, заданной трещоткой.
Стопы ставятся на ширине плеч. Колени слегка согнуты, спина прямая. Центр тяжести тела смещается немного вперед, чтобы обеспечить устойчивость. Не допускается работа в скрученном положении или с вытянутыми руками – это снижает контроль над моментом и повышает риск срыва инструмента.
Если работа ведётся в ограниченном пространстве, необходимо обеспечить хотя бы минимальный диапазон движения для трещотки. При этом нельзя компенсировать недостаток амплитуды рывками или резкими движениями корпуса.
Как определить момент щелчка и прекратить затяжку вовремя
- Перед работой установите нужное значение момента с точностью до 0,5 Н·м. Убедитесь, что шкала зафиксирована.
- Затягивайте медленно и равномерно. Резкие рывки могут привести к преждевременному щелчку.
- Контролируйте положение руки: держитесь ближе к концу рукоятки. Это обеспечивает точную передачу усилия, заложенного производителем.
- Щелчок ощущается как внезапное ослабление сопротивления. Усилие должно немедленно прекращаться после первого щелчка.
- Никогда не продолжайте тянуть после срабатывания. Повторное срабатывание увеличивает момент выше установленного значения.
Если щелчок не ощущается или едва заметен, проверьте состояние механизма – износ может привести к неточностям. Используйте ключи с слышимым и ощутимым щелчком, особенно при работе с моментами до 20 Н·м, где усилие срабатывания слабее.
Визуально контролируйте усилие по шкале только до начала затяжки. Во время работы ориентируйтесь исключительно на механическую отдачу ключа.
Что делать, если требуется затяжка в ограниченном пространстве
При работе с динамометрическим ключом в условиях ограниченного пространства важно выбрать инструмент с минимальным радиусом вращения и компактной рукояткой. Для этого подойдут модели с короткой трещоткой и низкопрофильной головкой, позволяющей проводить затяжку под углом.
Рекомендуется использовать ключи с переключателем направления вращения, позволяющим не снимать ключ с крепежа при смене хода, что экономит место и время. При невозможности полного оборота ключа применяют метод «шаговой» затяжки: выполняют несколько коротких поворотов с контролем момента затяжки на каждом шаге.
Для контроля момента в тесных местах применяют динамометрические насадки и удлинители, сохраняющие точность передачи усилия. Удлинители должны быть жесткими и не деформироваться, чтобы не искажать измерения.
При работе с ограниченным доступом важен предварительный подбор правильного угла входа инструмента, избегая чрезмерного усилия на рычаге, которое может привести к ошибкам измерения. Рекомендуется использовать ключи с индикатором момента, позволяющим визуально контролировать усилие при нестандартном положении.
Для повышения безопасности и точности работы рекомендуется предварительно очистить и смазать резьбовые соединения, чтобы избежать сопротивления, влияющего на показания ключа.
Пошаговая очистка и хранение динамометрического ключа после использования
После работы с динамометрическим ключом важно провести тщательную очистку, чтобы избежать попадания грязи и влаги в механизм. Сначала снимите инструмент с крепежа и аккуратно протрите корпус сухой тканью, удаляя видимые загрязнения. Для очистки трещоточного механизма используйте мягкую щетку или сжатый воздух, чтобы убрать мелкие частицы.
Если на ключе остались масляные или смазочные следы, применяйте спиртовой раствор или специализированный очиститель, избегая агрессивных растворителей, способных повредить точность прибора. После очистки дайте ключу полностью высохнуть при комнатной температуре, не подвергая его воздействию прямого солнечного света или отопительных приборов.
Перед хранением поверните динамометрический ключ в минимальный момент затяжки, указанной производителем, чтобы снизить нагрузку на пружину внутри механизма и продлить срок службы инструмента. Храните ключ в специальном кейсе или плотном футляре, защищающем от пыли и механических повреждений. Избегайте влажных и запылённых мест, а также резких перепадов температуры.
Регулярно проверяйте состояние ключа и его калибровку, особенно если инструмент долго не использовался. Это позволит своевременно выявить отклонения и сохранить точность измерений.
Как откалибровать ключ при подозрении на погрешность измерений
Для проверки точности динамометрического ключа используйте эталонный динамометр или поверочную станцию с погрешностью не более ±1%. Закрепите ключ в тисках, чтобы исключить движение во время измерения.
Установите на ключ заданное усилие в пределах рабочей шкалы, например, 50% и 100% максимального значения. Сравните показания ключа с эталоном, фиксируя расхождения. Повторите процедуру трижды для стабильности результата.
Если погрешность превышает допустимые 3%, требуется регулировка. Для механических моделей это обычно регулировочный винт или барабан, который изменяет момент затяжки. Следуйте инструкции производителя, постепенно корректируя положение и повторяя замеры.
После регулировки проведите контрольные испытания на разных значениях крутящего момента – в начале, середине и конце шкалы. Ошибка должна находиться в пределах допустимой нормы.
Для цифровых ключей выполняйте программную калибровку, подключая устройство к специализированному ПО. Обновляйте прошивку, если доступна, и всегда проверяйте стабильность показаний на нескольких точках измерений.
Регулярная проверка и калибровка (не реже одного раза в год при интенсивном использовании) гарантирует точность и безопасность при работе с динамометрическим ключом.
Вопрос-ответ:
Как правильно настроить динамометрический ключ с трещоткой перед использованием?
Для настройки динамометрического ключа с трещоткой необходимо сначала определить требуемый момент затяжки, указанный в инструкции к детали или узлу. Затем вращайте рукоятку ключа до нужного значения, ориентируясь на шкалу или цифровой индикатор. Убедитесь, что выбранное значение не превышает рекомендованное, чтобы избежать повреждения крепежа. После установки момента зафиксируйте положение, если это предусмотрено конструкцией инструмента.
Можно ли использовать динамометрический ключ с трещоткой для ослабления болтов?
Динамометрический ключ с трещоткой предназначен преимущественно для затяжки болтов с контролем момента. Использование его для ослабления крепежа не рекомендуется, поскольку конструкция инструмента рассчитана на измерение усилия в одном направлении. Для откручивания лучше использовать обычный гаечный ключ или трещотку без измерительной шкалы, чтобы избежать повреждений и сохранить точность инструмента.
Как часто необходимо проверять калибровку динамометрического ключа с трещоткой?
Периодичность проверки калибровки зависит от частоты использования и условий эксплуатации. При регулярной работе с ключом рекомендуется проводить проверку не реже одного раза в год, а при интенсивном использовании — каждые полгода. Если инструмент упал или подвергался сильным механическим воздействиям, калибровку лучше сделать сразу. Проверка проводится на специализированных стендах, где измеряется точность установки момента затяжки.
Какие ошибки чаще всего допускают при работе с динамометрическим ключом с трещоткой?
Одной из распространённых ошибок является неправильная установка требуемого момента, что может привести к либо слишком слабой, либо чрезмерной затяжке болтов. Ещё одна ошибка — использование ключа в качестве обычного рычага для откручивания, что снижает срок службы инструмента. Часто забывают фиксировать установленное значение момента или плохо читают шкалу. Также неправильно держать инструмент под углом, что может исказить показания и повредить резьбу.
